| Номер в госреестре | 90322-23 |
| Наименование СИ | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Камтэкс-Химпром" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью Энергосбытовая компания "Центрэнерго" (ООО "Центрэнерго"), г. Москва |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Камтэкс-Химпром» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
1-й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2-й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер ИВК, устройство синхронизации времени (УСВ) типа УСВ-3, автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;
- средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность.
Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер ИВК, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.
Передача информации в ПАК АО «АТС» с электронной цифровой подписью (ЭЦП) субъекта оптового рынка электроэнергии и мощности (ОРЭМ), в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭМ осуществляется с ИВК по каналу связи с протоколом TCP/IP сети Internet в формате XML-макетов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояния средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит устройство синхронизации времени типа УСВ-3, сравнивающее собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС.
Сравнение шкалы времени сервера ИВК со шкалой времени УСВ происходит по заданному расписанию, но не реже одного раза в сутки. При расхождении шкалы времени сервера ИВК со шкалой времени УСВ на ±1 с и более, выполняется синхронизация шкалы времени сервера ИВК со шкалой времени УСВ.
Сравнение шкалы времени счетчиков электрической энергии со шкалой времени сервера ИВК происходит по заданному расписанию, но не реже одного раза в сутки. При расхождении шкалы времени счетчиков электрической энергии со шкалой времени ИВК на величину более чем ±2 с, выполняется синхронизация шкалы времени счетчика со шкалой времени сервера ИВК.
Журналы событий счетчика и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.
Заводской номер АИИС КУЭ нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус сервера ИВК.

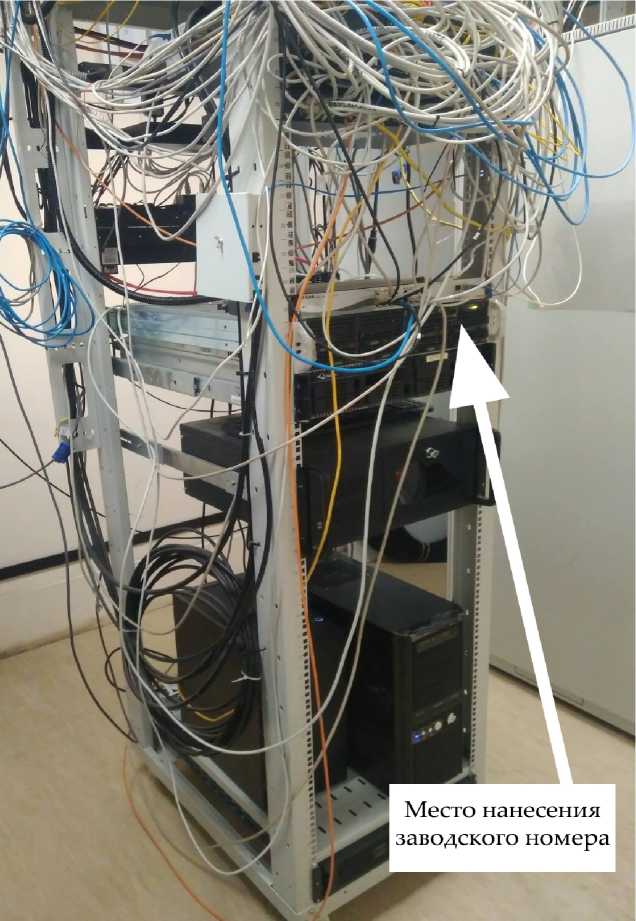

Общий вид сервера ИВК АИИС КУЭ с указанием места нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера.
В АИИС КУЭ используется программное обеспечение (ПО) «АльфаЦЕНТР». Уровень защиты от непреднамеренных и преднамеренных изменений ПО «АльфаЦЕНТР» соответствует уровню - «средний» в соответствии с Р 50.2.077-2014. Идентификационные признаки ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО «АльфаЦЕНТР»
| Идентификационные признаки | Значение |
| Идентификационное наименование ПО | ac metrology.dll |
| Номер версии (идентификационный номер) ПО | не ниже 12.1 |
| Цифровой идентификатор ПО | 3E73 6B7F3 80863F44CC8E6F7BD211C54 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на
программное обеспечение и измерительную информацию.
Состав измерительных каналов (ИК) и их основные метрологически и технические характеристики приведены в таблицах 2, 3 и 4.
Таблица 2 — Состав ИК АИИС КУЭ
| Номер ИК | Наименование ИК | ТТ | ТН | Счетчик | ИВК |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1 | ПС 110 кВ Фталевая, РУ-6 кВ, 1 СШ 6 кВ, яч. 39 | ТПОЛ 400/5 Кл. т. 0,5S Рег. № 47958-11 | ЗНОЛ-СЭЩ-6 6000/^3/100/^3 Кл. т. 0,5 Рег. № 35956-07 | СЭТ-4ТМ.02М.06 Кл. т. 0,2S/0,5 Рег. № 36697-17 | Сервер ИВК, УСВ-3, рег. № 84823-22 |
| 2 | ПС 110 кВ Фталевая, РУ-6 кВ, 2 СШ 6 кВ, яч. 42 | ТПОЛ 400/5 Кл. т. 0,5S Рег. № 47958-11 | ЗНОЛ-СЭЩ-6 6000/^3/100/^3 Кл. т. 0,5 Рег. № 35956-07 | СЭТ-4ТМ.02М.06 Кл. т. 0,2S/0,5 Рег. № 36697-17 | |
| 3 | ПС 110 кВ Фталевая, РУ-6 кВ, 3 СШ 6 кВ, яч. 13 | ТПОЛ 800/5 Кл. т. 0,5S Рег. № 47958-11 | ЗНОЛ-СЭЩ-6 6000/^3/100/^3 Кл. т. 0,5 Рег. № 35956-07 | СЭТ-4ТМ.02М.06 Кл. т. 0,2S/0,5 Рег. № 36697-17 | |
| 4 | ПС 110 кВ Фталевая, РУ-6 кВ, 4 СШ 6 кВ, яч. 16 | ТПОЛ 800/5 Кл. т. 0,5S Рег. № 47958-11 | ЗНОЛ-СЭЩ-6 6000/^3/100/^3 Кл. т. 0,5 Рег. № 35956-07 | СЭТ-4ТМ.02М.06 Кл. т. 0,2S/0,5 Рег. № 36697-17 | |
| 5 | ТП-10 6 кВ, РУ-0,4 кВ, СШ 0,4 кВ, яч. 8 | ТТИ 200/5 Кл. т. 0,5 Рег. № 28139-12 | - | ПСЧ-4ТМ.05.04 Кл. т. 0,5S/1,0 Рег. № 27779-04 | |
| 6 | ТП-10 6 кВ, РУ-0,4 кВ, СШ 0,4 кВ, яч. 20 | ТТИ 100/5 Кл. т. 0,5 Рег. № 28139-12 | - | ПСЧ-4ТМ.05.04 Кл. т. 0,5S/1,0 Рег. № 27779-04 | |
| 7 | ТП-10 6 кВ, РУ-0,4 кВ, СШ 0,4 кВ, яч. 31 | ТТЕ-А 25/5 Кл. т. 0,5S Рег. № 73808-19 | - | ПСЧ-4ТМ.05.04 Кл. т. 0,5S/1,0 Рег. № 27779-04 | |
| 8 | ТП-20 6 кВ, РУ-6 кВ, 1 СШ 6 кВ, яч. 13 | ТПЛ 150/5 Кл. т. 0,5S Рег. № 47958-11 | ЗНОЛ-СЭЩ-6 6000/^3/100/^3 Кл. т. 0,5 Рег. № 35956-07 | A1805RLX- P4GB-DW-4 Кл. т. 0,5S/1,0 Рег. № 31857-11 | |
| 9 | ТП-20 6 кВ, РУ-6 кВ, 1 СШ 6 кВ, яч. 18 | ТПЛ 75/5 Кл. т. 0,5S Рег. № 47958-11 | ЗНОЛ-СЭЩ-6 6000/^3/100/^3 Кл. т. 0,5 Рег. № 35956-07 | A1805RLX- P4GB-DW-4 Кл. т. 0,5S/1,0 Рег. № 31857-11 | |
| 10 | ТП-20 6 кВ, РУ-6 кВ, 2 СШ 6 кВ, яч. 24 | ТПЛ 150/5 Кл. т. 0,5S Рег. № 47958-11 | ЗНОЛ-СЭЩ-6 6000/^3/100/^3 Кл. т. 0,5 Рег. № 35956-07 | A1805RLX- P4GB-DW-4 Кл. т. 0,5S/1,0 Рег. № 31857-11 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 11 | ТП-8 6 кВ, РУ-0,4 кВ, СШ 0,4 кВ, Ввод 0,4 кВ | ТТИ 200/5 Кл. т. 0,5 Рег. № 28139-12 | - | ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 64450-16 | Сервер ИВК, УСВ-3, рег. № 84823-22 |
| 12 | ПС 110 кВ Фталевая, ввод 110 кВ Т-1 | ТОГФ 200/5 Кл. т. 0,2S Рег. № 61432-15 | ЗНОГ 110000/^3/100/^3 Кл. т. 0,5 Рег. № 61431-15 | СЭТ-4ТМ.02М.06 Кл. т. 0,2S/0,5 Рег. № 36697-17 | |
| 13 | ПС 110 кВ Фталевая, ввод 110 кВ Т-2 | ТОГФ 200/5 Кл. т. 0,2S Рег. № 61432-15 | ЗНОГ 110000/^3/100/^3 Кл. т. 0,5 Рег. № 61431-15 | СЭТ-4ТМ.02М.06 Кл. т. 0,2S/0,5 Рег. № 36697-17 | |
| 14 | ТП-22 6/0,4 кВ, РУ-0,4 кВ, фидер №2 | ТТИ 250/5 Кл. т. 0,5 Рег. № 81837-21 | - | ПСЧ-4ТМ.05.04 Кл. т. 0,5S/1,0 Рег. № 27779-04 | |
| 15 | ТП-4166 6/0,4 кВ, РУ-0,4 кВ, СШ 0,4 кВ, ф. КЗМ №1 | Т-0,66 У3 300/5 Кл. т. 0,5S Рег. № 71031-18 | - | Меркурий 234 ARTM-03 DPBR.G Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 16 | ТП-4166 6/0,4 кВ, РУ-0,4 кВ, СШ 0,4 кВ, ф. КЗМ №2 | ТШП-0,66 400/5 Кл. т. 0,5S Рег. № 58385-20 | - | CE303 R33 543 JAZ Кл. т. 0,5S/0,5 Рег. № 33446-08 | |
| 17 | ТП-4166 6/0,4 кВ, РУ-0,4 кВ, СШ 0,4 кВ, ф. КЗМ №3 | Т-0,66 200/5 Кл. т. 0,5S Рег. № 67928-17 | - | CE308 S31.543.OA.VF IEC Кл. т. 0,5S/0,5 Рег. № 59520-14 |
Примечания:
1. Допускается изменение наименования ИК без изменения объекта измерений.
2. Допускается замена ТТ, ТН, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.
3. Допускается замена УСВ на аналогичное, утвержденного типа.
4. Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).
5. Замена оформляется техническим актом в установленном на Предприятии-владельце
АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.
Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ
| Номера ИК | Вид электроэнергии | Границы основной погрешности (±5), % | Границы погрешности в рабочих условиях (±5), % |
| 1-4 | Активная Реактивная | 1,1 2,3 | 3,1 5,6 |
| 5, 6, 11, 14 | Активная Реактивная | 1,0 2,1 | 4,0 7,0 |
| 7, 15 | Активная Реактивная | 1,0 2,1 | 4,1 7,0 |
| 8-10 | Активная Реактивная | 1,2 2,4 | 4,2 7,1 |
| 12, 13 | Активная Реактивная | 0,8 1,5 | 1,8 4,0 |
| 16, 17 | Активная Реактивная | 1,0 1,9 | 4,1 5,5 |
| Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±Д), с | 5 | ||
| Примечания: 1. Характеристики погрешности ИК даны для измерений электроэнергии (получасовая). 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95. 3. Границы погрешности результатов измерений приведены при cos ф=0,87, токе ТТ, равном 100 % от 1ном для нормальных условий, для рабочих условий для ИИК№№ 1-4, 7-10, 12, 13, 15-17 при cos ф=0,8, токе ТТ, равном 2 % от 1ном и для ИИК№№ 5, 6, 11, 14 при cos ф=0,8, токе ТТ, равном 5 % от 1ном при температуре окружающего воздуха в месте расположения счетчиков от -40 °С до +40 °С. | |||
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество ИК | 17 |
| Нормальные условия: параметры сети: - напряжение, % от ином - сила тока, % от 1ном - коэффициент мощности, cosф - частота, Г ц температура окружающей среды, °С | от 98 до 102 от 100 до 120 0,87 от 49,6 до 50,4 от +21 до +25 |
| Условия эксплуатации: параметры сети: - напряжение, % от ином - сила тока, % от 1ном - коэффициент мощности, cosф - частота, Г ц температура окружающей среды для ТТ, ТН, °С температура окружающей среды для счетчиков, °С температура окружающей среды для сервера ИВК, °С атмосферное давление, кПа относительная влажность, %, не более | от 90 до 110 от 1(2) до 120 от 0,5инд до 0,87емк от 49,6 до 50,4 от -40 до +40 от -40 до +40 от +15 до +25 от 80,0 до 106,7 98 |
| 1 | 2 |
| Надежность применяемых в АИИС КУЭ компонентов: | |
| Счетчики: | |
| СЭТ-4ТМ.02М.06 (рег.№ 36697-17) | |
| - среднее время наработки на отказ, ч, не менее | 220000 |
| - среднее время восстановления работоспособности, ч, не более | 2 |
| ПСЧ-4ТМ.05.04 (рег.№ 27779-04) | |
| - среднее время наработки на отказ, ч, не менее | 90000 |
| - среднее время восстановления работоспособности, ч, не более | 2 |
| ПСЧ-4ТМ.05МК.04 (рег.№ 64450-16) | |
| - среднее время наработки на отказ, ч, не менее | 165000 |
| - среднее время восстановления работоспособности, ч, не более | 2 |
| A1805RLX-P4GB-DW-4 (рег.№ 31857-11) | |
| - среднее время наработки на отказ, ч, не менее | 120000 |
| - среднее время восстановления работоспособности, ч, не более | 2 |
| Меркурий 234 ARTM-03 DPBR.G (рег.№ 75755-19) | |
| - среднее время наработки на отказ, ч, не менее | 320000 |
| - среднее время восстановления работоспособности, ч, не более | 2 |
| CE303 R33 543 JAZ (рег.№ 33446-08) | |
| - среднее время наработки на отказ, ч, не менее | 220000 |
| - среднее время восстановления работоспособности, ч, не более | 2 |
| CE308 S31.543.OA.VF IEC (рег.№ 59520-14) | |
| - среднее время наработки на отказ, ч, не менее | 220000 |
| - среднее время восстановления работоспособности, ч, не более | 2 |
| УСВ (рег.№ 84823-22) | |
| - коэффициент готовности, не менее | 0,95 |
| - среднее время восстановления работоспособности, ч, не более | 24 |
| Сервер ИВК: | |
| - коэффициент готовности, не менее | 0,99 |
| - среднее время восстановления работоспособности, ч, не более | 1 |
| Глубина хранения информации: | |
| Счетчики: | |
| СЭТ-4ТМ.02М.06 (рег.№ 36697-17) | |
| - тридцатиминутный профиль нагрузки в двух направлениях, сут, не | |
| менее | 113 |
| ПСЧ-4ТМ.05.04 (рег.№ 27779-04) | |
| - тридцатиминутный профиль нагрузки в двух направлениях, сут, не | |
| менее | 45 |
| ПСЧ-4ТМ.05МК.04 (рег.№ 64450-16) | |
| - тридцатиминутный профиль нагрузки в двух направлениях, сут, не | |
| менее | 113 |
| A1805RLX-P4GB-DW-4 (рег.№ 31857-11) | |
| - тридцатиминутный профиль нагрузки в двух направлениях, сут, не | |
| менее | 180 |
| Меркурий 234 ARTM-03 DPBR.G (рег.№ 75755-19) | |
| - тридцатиминутный профиль нагрузки в двух направлениях, сут, не | |
| менее | 170 |
| 1 | 2 |
| CE303 R33 543 JAZ (рег.№ 33446-08) - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее | 74 |
| CE308 S31.543.OA.VF IEC (рег.№ 59520-14) - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее | 128 |
| Сервер ИВК: - хранение результатов измерений и информации состояний средств измерений, лет, не менее | 3,5 |
Надежность системных решений:
— защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
— резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
— журнал счётчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике.
Защищённость применяемых компонентов:
— механическая защита от несанкционированного доступа и пломбирование:
- электросчётчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
— защита на программном уровне информации при хранении, передаче, параметрировании:
счетчика электрической энергии.
Возможность коррекции времени в:
— счетчиках электрической энергии (функция автоматизирована);
— сервере ИВК (функция автоматизирована).
Возможность сбора информации:
— о состоянии средств измерений (функция автоматизирована).
Цикличность:
— измерений 30 мин (функция автоматизирована);
— сбора 30 мин (функция автоматизирована).
наносится на титульные листы формуляра АИИС КУЭ типографским способом.
Таблица 5 — Комплектность АИИС КУЭ
| Наименование | Обозначение | Количество, шт. |
| Счетчики электрической энергии многофункциональные | СЭТ-4ТМ.02М.06 | 6 |
| ПСЧ-4ТМ.05.04 | 4 | |
| ПСЧ-4ТМ.05МК.04 | 1 | |
| Счетчики электрической энергии статические | Меркурий 234 ARTM-03 DPBR.G | 1 |
| Счетчики электрической энергии трехфазные многофункциональные | A1805RLX-P4GB-DW-4 | 3 |
| CE308 S31.543.OA.VF IEC | 1 | |
| Счетчики активной и реактивной электрической энергии трехфазные | CE 303 R33 543 JAZ | 1 |
| Трансформаторы тока | ТПОЛ | 8 |
| ТТИ | 12 | |
| ТТЕ-А | 3 | |
| ТПЛ | 6 | |
| ТОГФ | 6 | |
| Т-0,66 У3 | 3 | |
| ТШП-0,66 | 3 | |
| Т-0,66 | 3 | |
| Трансформаторы напряжения | ЗНОЛ-СЭЩ-6 | 18 |
| ЗНОГ | 6 | |
| Устройство синхронизации времени | УСВ-3 | 1 |
| Сервер ИВК | - | 1 |
| Документация | ||
| Паспорт-формуляр | ЦЭДК.411711.083.ФО | 1 |
приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) АО «Камтэкс-Химпром», МВИ 26.51/226/23, аттестованном ООО «Энерготестконтроль», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560 от 03.08.2018.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
