| Номер в госреестре | 90324-23 |
| Наименование СИ | Установки поверочные мобильные |
| Обозначение типа СИ | УПМ |
| Изготовитель | Общество с ограниченной ответственностью "Техномер" (ООО "Техномер"), г. Арзамас, Нижегородская обл. |
| Год регистрации | 2023 |
| Срок свидетельства | 30.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные мобильные УПМ (далее - установки), предназначены для измерений, воспроизведения, хранения и передачи единиц объема и объемного расхода газа.
Область применения - поверка средств измерений расхода и количества газа.
Установки применяются в качестве рабочего эталона 1 разряда в соответствии с Государственной поверочной схемой для средств измерений объемного и массового расходов газа.
Принцип действия установок основан на сравнении результатов одновременных измерений объёмного расхода или объема измеряемой среды поверяемым счётчиком (расходомером) и установкой, включенных последовательно в измерительную магистраль.
Установки применяются в качестве эталона при поверке, калибровке и испытаниях счётчиков (расходомеров) газа в условиях стационарных и передвижных поверочных лабораторий.
Установки изготавливаются в двух исполнениях, которые отличаются диапазонами измерений (воспроизведения) объемного расхода газа: УПМ-0,012/12-Х и УПМ-0,012/18-Х, где X - номер модификации.
Установки имеют две модификации в зависимости от способа управления:
- модификация 1 управляется с помощью ЭВМ, встроенной в конструкцию;
- модификация 2 управляется с помощью внешней ЭВМ, подключаемой по интерфейсу USB.
Все исполнения и модификации установок являются переносными.
Корпус установок изготовлен из ударопрочного износостойкого пластика, цветовая гамма кейса может быть изменена по решению изготовителя в одностороннем порядке.
В состав установок входят:
- модуль преобразователей расхода;
- средства измерений утвержденного типа:
• преобразователь давления измерительный DMP 331i (регистрационный № 7592519);
• термопреобразователь платиновый технический ТПТ (регистрационный № 1542006);
- комплект измерительных магистралей;
- электронное управляющее устройство (ЭУУ);
- электронно-вычислительная машина (ЭВМ) (только для установок модификации 1) с комплектом установленного программного обеспечения. ЭВМ отображает информацию о поверке счётчиков газа в ручном и автоматизированном режимах, осуществляет автоматизированный расчёт относительной погрешности поверяемого счётчика, выполняет архивирование в энергонезависимой памяти результатов поверки, а также передачу архивной информации и протокола поверки на внешние устройства;
- блок задачи расхода, используемый для создания стабильного расхода потока воздуха через установку и поверяемое средство измерений;
- комбинированный блок питания, обеспечивающий работу установки от сети 230В, 50 Гц, а также автономную работу от встроенного аккумулятора.
Программное обеспечение, с помощью которого осуществляется управление установками модификаций 1 и 2, является идентичным.
Структура условного обозначения установки:

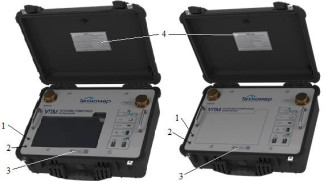

Общий вид установок с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки и заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид установок поверочных мобильных УПМ модификации 1 (со встроенной ЭВМ) и модификации 2 (с внешней ЭВМ)
1 - место нанесения знака поверки; 2 - место нанесения пломбы предприятия -изготовителя; 3 - место нанесения знака утверждения типа; 4 - место нанесения заводского
номера
Заводской номер, состоящий из одиннадцати цифр, обозначение исполнения и модификации установок наносятся на маркировочную табличку методом лазерной гравировки. Маркировочная табличка закреплена на крышке установки.
Пломбирование установок осуществляется нанесением знака поверки давлением на специальную мастику, расположенную в чашке пломбировочной на крепёжном винте лицевой панели.
Программное обеспечение установок используется для измерения объёмного расхода и объёма газа в стандартных и рабочих условиях, сбора, отображения и регистрирования информации со средств измерений в ходе проведения работ, выполнения математической обработки результатов измерений, хранения базы данных с параметрами поверяемых средств измерений и средств измерений установки поверочной мобильной УПМ, генерации отчётов о результатах выполненных работ, а также управления блоком задачи расхода, автоматизированной системы измерений, управления и контроля, обеспечения диагностики.
Уровень защиты ПО установок от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Метрологические характеристики установок нормированы с учётом влияния ПО.
Таблица 1- Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | УПМ |
| Номер версии (идентификационный номер) ПО | 1.0.0.0 |
| Цифровой идентификатор ПО (контрольная сумма) | 3853142fbb6c17b0e8ef34612e77d12c781b5225 |
| Алгоритм вычисления цифрового идентификатора ПО | md5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| УПМ-0,012/12-Х1) | УПМ-0,012/18-Х1) | |
| Минимальное значение измеряемого (воспроизводимого) объёмного расхода газа, м3/ч | 0,012 | |
| Максимальное значение измеряемого (воспроизводимого) объёмного расхода газа в зависимости от исполнения, м3/ч | 12 | 18 |
| Доверительные границы относительной погрешности (при доверительной вероятности 0,95) измерения (воспроизведения) объемного расхода и объема газа, приведенных к стандартным условиям, % | ±0,5 | |
| Доверительные границы относительной погрешности (при доверительной вероятности 0,95) измерения (воспроизведения) объемного расхода и объема газа, приведенных к рабочим условиям, % | ±0,5 | |
| Диапазон измерений интервалов времени, с | от 10 до 7200 | |
| Пределы допускаемой относительной погрешности измерения интервалов времени, % | ±0,05 | |
| Примечание: 1) - номер модификации установки; | ||
| Наименование характеристики | Значение |
| Измеряемая среда (поверочная среда) | атмосферный воздух |
| Температура измеряемой среды, оС | от +10 до +30 |
| Допускаемое падение давления на поверяемом счетчике (расходомере), кПа, не более | 1,5 |
| Режим работы | непрерывный |
| Интерфейсы связи с внешними устройствами: - внешний компьютер (ЭВМ) - импульсный выход поверяемого счётчика - кнопка режима Старт-Стоп | USB, дискретный открытый коллектор или сухой контакт |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц Внутренний источник постоянного тока (аккумулятор): - напряжение постоянного тока, В | от 198 до 242 от 49 до 51 от 10 до 15 |
| Габаритные размеры (Длина^Ширина^Высота), мм, не более | 650х550х375 |
| Масса, кг, не более | 18 |
| Средний срок службы, лет, не менее | 12 |
| Средняя наработка на отказ, ч | 12000 |
| Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +10 до +30 от 30 до 80 от 84 до 106,7 |
наносится на лицевую панель установок методом термотрансферной печати и на титульные листы паспорта и руководства по эксплуатации установок типографическим способом.
Таблица 4 - Комплектность средства измерения
| Наименование | Обозначение | Количество |
| Установка поверочная мобильная | УПМ | 1 шт. |
| Паспорт | ТМР.407369.001 ПС | 1 экз. |
| Руководство по эксплуатации | ТМР.407369.001 РЭ | 1 экз. |
| Комплект документации на средства измерений и оборудование, входящих в состав установки | - | 1 компл. |
| Комплект монтажных частей, инструмента и принадлежностей | - | 1 компл. |
приведены в приложении В «Методика измерений объёмного расхода и объёма газа, приведённых к стандартным условиям, объёма и объёмного расхода газа, приведённых к рабочим условиям» документа «Установка поверочная мобильная УПМ. Руководство по эксплуатации. ТМР.407369.001 РЭ.
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ТМР.407369.001 ТУ Установка поверочная мобильная УПМ. Технические условия.
| Зарегистрировано поверок | 22 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
