Мультиметры цифровые АММ-1200 (далее - мультиметры) предназначены для измерений силы и напряжения постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости и частоты переменного тока.
Мультиметры цифровые АММ-1200 (далее - мультиметры) предназначены для измерений силы и напряжения постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости и частоты переменного тока.
| Номер в госреестре | 90328-23 |
| Наименование СИ | Мультиметры цифровые |
| Обозначение типа СИ | АММ-1200 |
| Изготовитель | FUJIAN LILLIPUT OPTOELECTRONICS TECHNOLOGY CO., LTD, КНР |
| Год регистрации | 2023 |
| Срок свидетельства | 30.10.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Мультиметры цифровые АММ-1200 (далее - мультиметры) предназначены для измерений силы и напряжения постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости и частоты переменного тока.
Принцип действия мультиметров основан на двойном интегральном аналого-цифровом преобразовании входных аналоговых сигналов под управлением микроконтроллера.
Конструктивно мультиметры выполнены в виде пластикового корпуса сине-черного цвета, на передней панели которого расположены жидкокристаллический дисплей, переключатель и кнопки управления.
Мультиметры выпускаются в модификациях АММ-1201, АММ-1202, АММ-1203, АММ-1204, АММ-1205, АММ-1206, АММ-1207, АММ-1208, АММ-1209, АММ-1216, АММ-1218, АММ-1219, АММ-1220, АММ-1221, отличающихся внешним видом и метрологическими характеристиками.
Мультиметры имеют следующие дополнительные функции:
- проверка диодов;
- прозвонка электрической цепи;
- режим удержания результатов последнего измерения;
- включение/выключение подсветки дисплея;
- режим оценки коэффициента заполнения;
- режим оценки температуры;
- автовыключение прибора.
Питание мультиметров осуществляется от батарей питания типов АА, ААА, «Крона».
Мультиметры выпускаются под торговой маркой «АКТАКОМ».
Заводской номер наносится на маркировочную наклейку типографским методом в виде буквенно-цифрового кода.
Общий вид мультиметров с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунке 1.
Нанесение знака поверки на мультиметры в обязательном порядке не предусмотрено.
Пломбирование мест настройки (регулировки) мультиметров не предусмотрено.

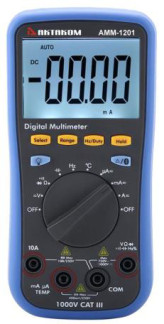

АММ-1201, АММ-1202, АММ-1203
АММ-1221
Вид сзади
Место нанесения
знака утверждения типа
Место нанесения
заводского номера
АММ-1204, АММ-1205,
АММ-1206,
АММ-1207,
АММ-1208, АММ-1209
Место нанесения знака утверждения типа
Место нанесения заводского номера

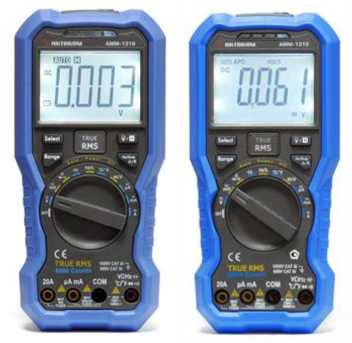

АММ-1218
АММ-1219, АММ-1220
Вид сзади АММ-1219 АММ-1220 АММ-1218
АММ-1216
Вид сзади АММ-1216
Рисунок 1 - Общий вид мультиметров с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 2 - Метрологические характеристики мультиметров в режиме измерений напряжения постоянного тока
|
Модификация |
Верхний предел диапазона измерений |
Единица младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений, мВ, В |
|
АММ-1201, АММ-1202, АММ-1203 |
400 мВ |
0,1 мВ |
±(0,005^Иуст + 2 е.м.р.) |
|
4 В |
0,001 В |
||
|
40 В |
0,01 В |
||
|
400 В |
0,1 В |
||
|
1000 В |
1 В |
±(0,008^Иуст + 2 е.м.р.) |
|
|
АММ-1204, АММ-1205, АММ-1206, АММ-1207, АММ-1208, АММ-1209 |
60 мВ |
0,01 мВ |
±(0,005^Иуст + 2 е.м.р.) |
|
600 мВ |
0,1 мВ |
||
|
6 В |
0,001 В |
||
|
60 В |
0,01 В |
||
|
600 В |
0,1 В |
||
|
1000 В |
1 В |
||
|
АММ-1216 |
600 мВ |
0,1 мВ |
±(0,008^Иуст + 2 е.м.р.) |
|
6 В |
0,001 В |
±(0,005^Иуст + 2 е.м.р.) |
|
|
60 В |
0,01 В |
||
|
600 В |
0,1 В |
||
|
1000 В |
1 В |
±(0,008^Иуст + 2 е.м.р.) |
|
|
АММ-1218 |
60 мВ |
0,01 мВ |
±(0,005^Иуст + 4 е.м.р.) |
|
600 мВ |
0,1 мВ |
||
|
6 В |
0,001 В |
||
|
60 В |
0,01 В |
||
|
600 В |
0,1 В |
±(0,008^Иуст + 2 е.м.р.) |
|
|
1000 В |
1 В |
||
|
АММ-1219, АММ-1220 |
20 мВ |
0,001 мВ |
±(0,0005^Иуст + 10 е.м.р.) |
|
200 мВ |
0,01 мВ |
||
|
2 В |
0,0001 В |
±(0,001-иуст + 2 е.м.р.) |
|
|
20 В |
0,001 В |
||
|
200 В |
0,01 В |
±(0,0015^Иуст + 5 е.м.р.) |
|
|
1000 В |
0,1 В |
||
|
АММ-1221 |
220 мВ |
0,01 мВ |
±(0,001-иуст + 5 е.м.р.) |
|
2,2 В |
0,0001 В |
±(0,001-иуст + 2 е.м.р.) |
|
|
22 В |
0,001 В |
||
|
220 В |
0,01 В |
||
|
1000 В |
0,1 В |
±(0,001-Иуст + 5 е.м.р.) |
Пр и м е ч а н и е - Иуст - измеренное значение напряжения постоянного тока
Таблица 3 - Метрологические характеристики мультиметров в режиме измерений напряжения переменного тока
|
Модификация |
Верхний предел диапазона измерений |
Единица младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений, В |
|
в диапазоне частот от 40 до 400 Гц |
|||
|
АММ-1201, АММ-1202, АММ-1203 |
4 В |
0,001 В |
±(0,008^Пуст + 2 е.м.р.) |
|
40 В |
0,01 В |
||
|
400 В |
0,1 В |
±(0,01-иуст + 3 е.м.р.) |
|
|
750 В |
1 В |
||
|
в диапазоне частот от 40 до 400 Гц (АММ-1204, АММ-TrueRMS от 40 до 1000 Гц (АММ-1205, АММ-1207 |
1206, АММ-1208), , АММ-1209) |
||
|
АММ-1204, АММ-1205, АММ-1206, АММ-1207, АММ-1208, АММ-1209 |
60 мВ |
0,01 мВ |
±(0,008^Пуст + 2 е.м.р.) |
|
600 мВ |
0,1 мВ |
||
|
6 В |
0,001 В |
||
|
60 В |
0,01 В |
||
|
600 В |
0,1 В |
||
|
750 В |
1 В |
±(0,01-иуст + 3 е.м.р.) |
|
|
в диапазоне частот от 40 до 1000 Гц |
|||
|
АММ-1216 |
600 мВ |
0,1 мВ |
±(0,01-иуст + 5 е.м.р.) |
|
6 В |
0,001 В |
±(0,008^Пуст + 3 е.м.р.) |
|
|
60 В |
0,01 В |
||
|
600 В |
0,1 В |
||
|
750 В |
1 В |
±(0,01-иуст + 3 е.м.р.) |
|
|
АММ-1218 |
60 мВ |
0,01 мВ |
±(0,01-иуст + 5 е.м.р.) |
|
600 мВ |
0,1 мВ |
||
|
6 В |
0,001 В |
±(0,015^Пуст + 5 е.м.р.) |
|
|
60 В |
0,01 В |
||
|
600 В |
0,1 В |
||
|
750 В |
1 В |
±(0,01-иуст + 6 е.м.р.) |
|
|
АММ-1219, АММ-1220 |
20 мВ |
0,001 мВ |
±(0,005^Пуст + 10 е.м.р.) |
|
200 мВ |
0,01 мВ |
||
|
2 В |
0,0001 В |
||
|
20 В |
0,001 В |
||
|
200 В |
0,01 В |
||
|
750 В |
0,1 В |
±(0,008^Пуст + 10 е.м.р.) |
|
|
АММ-1221 |
220 мВ |
0,01 мВ |
±(0,01-иуст + 10 е.м.р.) |
|
2,2 В |
0,0001 В |
±(0,008^Пуст + 10 е.м.р.) |
|
|
22 В |
0,001 В |
||
|
220 В |
0,01 В |
||
|
750 В |
0,1 В |
±(0,012^Пуст + 10 е.м.р.) |
|
|
в диапазоне частот от 1000 до 10000 Гц |
|||
|
АММ-1221 |
220 мВ |
0,01 мВ |
±(0,015^Пуст + 50 е.м.р.) |
|
2,2 В |
0,0001 В |
±(0,02^Пуст + 50 е.м.р.) |
|
|
22 В |
0,001 В |
||
|
220 В |
0,01 В |
||
|
750 В |
0,1 В |
±(0,03^Пуст + 50 е.м.р.) |
|
|
Пр и м е ч а н и е - Uyern - измеренное значение напряжения переменного тока |
|||
Таблица 4 - Метрологические характеристики мультиметров в режиме измерений силы постоянного тока
|
Модификация |
Верхний предел диапазона измерений |
Единица младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений, мкА, мА, А |
|
АММ-1201, АММ-1202, АММ-1203 |
400 мкА |
0,1 мкА |
±(0,008<1уСТ + 2 е.м.р.) |
|
4000 мкА |
1 мкА |
||
|
40 мА |
0,01 мА |
||
|
400 мА |
0,1 мА |
||
|
4 А |
0,001 А |
±(0,012-!уст + 3 е.м.р.) |
|
|
10 А |
0,01 А |
||
|
АММ-1204, АММ-1205, АММ-1206, АММ-1207, АММ-1208, АММ-1209 |
600 мкА |
0,1 мкА |
±(0,008<1уСТ + 2 е.м.р.) |
|
6000 мкА |
1 мкА |
||
|
60 мА |
0,01 мА |
||
|
600 мА |
0,1 мА |
||
|
6 А |
0,001 А |
±(0,012-!уст + 3 е.м.р.) |
|
|
20 А |
0,01 А |
||
|
АММ-1216, АММ-1218 |
600 мкА |
0,1 мкА |
±(0,008<1уСТ + 2 е.м.р.) |
|
6000 мкА |
1 мкА |
||
|
60 мА |
0,01 мА |
||
|
600 мА |
0,1 мА |
||
|
АММ-1216 |
10 А |
0,01 А |
±(0,012-!уст + 3 е.м.р.) |
|
АММ-1218 |
20 А |
0,01 А |
|
|
АММ-1219, АММ-1220 |
200 мкА |
0,01 мкА |
±(0,005<1уСт + 10 е.м.р.) |
|
2000 мкА |
0,1 мкА |
||
|
20 мА |
0,001 мА |
||
|
200 мА |
0,01 мА |
||
|
20 А |
0,001 А |
±(0,02^уСТ + 10 е.м.р.) |
|
|
АММ-1221 |
220 мкА |
0,01 мкА |
±(0,005<1уСт + 10 е.м.р.) |
|
2200 мкА |
0,1 мкА |
||
|
22 мА |
0,001 мА |
||
|
220 мА |
0,01 мА |
±(0,008<1уСт + 10 е.м.р.) |
|
|
20 А |
0,001 А |
±(0,02^уСТ + 25 е.м.р.) |
|
|
Пр и м е ч а н и е - 1уст - измеренное значение силы постоянного тока |
|||
Таблица 5 - Метрологические характеристики мультиметров в режиме измерений силы переменного тока
|
Модификация |
Верхний предел диапазона измерений |
Единица младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений, мкА, мА, А |
|
в диапазоне частот от 40 до 400 Гц |
|||
|
АММ-1201, АММ-1202, АММ-1203 |
400 мкА |
0,1 мкА |
±(0,01-!уст + 3 е.м.р.) |
|
4000 мкА |
1 мкА |
||
|
40 мА |
0,01 мА |
±(0,008<1уСТ + 2 е.м.р.) |
|
|
400 мА |
0,1 мА |
||
|
4 А |
0,001 А |
±(0,02^уСТ + 3 е.м.р.) |
|
|
10 А |
0,01 А |
||
|
в диапазоне частот от 40 до 400 Гц (АММ-1204, АММ-TrueRMS от 40 до 1000 Гц (АММ-1205, АММ-1207 |
1206, АММ-1208), , АММ-1209) |
||
|
АММ-1204, АММ-1205, АММ-1206, АММ-1207, АММ-1208, АММ-1209 |
600 мкА |
0,1 мкА |
±(0,01-!уст + 3 е.м.р.) |
|
6000 мкА |
1 мкА |
±(0,008<1уСТ + 2 е.м.р.) |
|
|
60 мА |
0,01 мА |
||
|
600 мА |
0,1 мА |
||
|
6 А |
0,001 А |
±(0,02^уСТ + 3 е.м.р.) |
|
|
20 А |
0,01 А |
||
|
в диапазоне частот от 40 до 1000 Гц |
|||
|
АММ-1216, АММ-1218 |
600 мкА |
0,1 мкА |
±(0,01-!уст + 3 е.м.р.) |
|
6000 мкА |
1 мкА |
||
|
60 мА |
0,01 мА |
||
|
600 мА |
0,1 мА |
||
|
АММ-1216 |
10 А |
0,01 А |
±(0,015-!уст + 3 е.м.р.) |
|
АММ-1218 |
20 А |
0,01 А |
|
|
АММ-1219, АММ-1220 |
200 мкА |
0,01 мкА |
±(0,008<1уСт + 10 е.м.р.) |
|
2000 мкА |
0,1 мкА |
||
|
20 мА |
0,001 мА |
||
|
200 мА |
0,01 мА |
||
|
20 А |
0,001 А |
±(0,025<1уСт + 10 е.м.р.) |
|
|
АММ-1221 |
220 мкА |
0,01 мкА |
±(0,008<1уСТ + 10 е.м.р.) |
|
2200 мкА |
0,1 мкА |
||
|
22 мА |
0,001 мА |
±(0,012-!уст + 10 е.м.р.) |
|
|
220 мА |
0,01 мА |
||
|
20 А |
0,001 А |
±(0,015-!уст + 10 е.м.р.) |
|
|
в диапазоне частот от 1000 до 10000 Гц |
|||
|
АММ-1221 |
220 мкА |
0,01 мкА |
±(0,012-!уст + 50 е.м.р.) |
|
2200 мкА |
0,1 мкА |
||
|
22 мА |
0,001 мА |
±(0,015-!уст + 50 е.м.р.) |
|
|
220 мА |
0,01 мА |
||
|
20 А |
0,001 А |
±(0,02<1уСТ + 50 е.м.р.) |
|
|
П р и м е ч а н и е - 1уСТ - измеренное значение силы переменного тока |
|||
Таблица 6 - Метрологические характеристики мультиметров в режиме измерений электрического сопротивления постоянному току_______________________________________
|
Модификация |
Верхний предел диапазона измерений |
Единица младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений, Ом, кОм, МОм |
|
АММ-1201, АММ-1202 АММ-1203 |
400 Ом |
0,1 Ом |
±(0,008-Куст + 2 е.м.р.) |
|
4 кОм |
0,001 кОм |
||
|
40 кОм |
0,01 кОм |
||
|
400 кОм |
0,1 кОм |
||
|
4 МОм |
0,001 МОм |
||
|
40 МОм |
0,01 МОм |
±(0,02-Куст + 3 е.м.р.) |
|
|
АММ-1204, АММ-1205, АММ-1206, АММ-1207, АММ-1208, АММ-1209 |
600 Ом |
0,1 Ом |
±(0,008-Куст + 2 е.м.р.) |
|
6 кОм |
0,001 кОм |
||
|
60 кОм |
0,01 кОм |
||
|
600 кОм |
0,1 кОм |
||
|
6 МОм |
0,001 МОм |
||
|
60 МОм |
0,01 МОм |
±(0,02-Куст + 3 е.м.р.) |
|
|
АММ-1216, АММ-1218 |
600 Ом |
0,1 Ом |
±(0,01-Куст + 2 е.м.р.) |
|
6 кОм |
0,001 кОм |
||
|
60 кОм |
0,01 кОм |
||
|
600 кОм |
0,1 кОм |
||
|
6 МОм |
0,001 МОм |
||
|
60 МОм |
0,01 МОм |
±(0,025-Куст + 5 е.м.р.) |
|
|
АММ-1219, АММ-1220 |
200 Ом |
0,01 Ом |
±(0,005^уСТ + 10 е.м.р.) |
|
2 кОм |
0,0001 кОм |
±(0,003-Куст + 3 е.м.р.) |
|
|
20 кОм |
0,001 кОм |
±(0,003-Куст + 1 е.м.р.) |
|
|
200 кОм |
0,01 кОм |
||
|
2 МОм |
0,0001 МОм |
||
|
20 МОм |
0,001 МОм |
±(0,005^Куст + 1 е.м.р.) |
|
|
200 МОм |
0,01 МОм |
±(0,05<КуСт + 10 е.м.р.) |
|
|
АММ-1221 |
220 Ом |
0,01 Ом |
±(0,005-Куст + 2 е.м.р.) |
|
2,2 кОм |
0,0001 кОм |
||
|
22 кОм |
0,001 кОм |
||
|
220 кОм |
0,01 кОм |
||
|
2,2 МОм |
0,0001 МОм |
±(0,008^уСТ + 10 е.м.р.) |
|
|
22 МОм |
0,001 МОм |
±(0,015^уСТ + 10 е.м.р.) |
|
|
220 МОм |
0,1 МОм |
±(0,05-Куст + 10 е.м.р.) |
Пр и м е ч а н и е - Куст - измеренное значение электрического сопротивления
Таблица 7 - Метрологические характеристики мультиметров в режиме измерений электрической емкости
|
Модификация |
Верхний предел диапазона измерений |
Единица младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений, нФ, мкФ, мФ |
|
АММ-1201, АММ-1202, АММ-1203 |
40 нФ |
0,01 нФ |
±(0,03^СуСт + 3 е.м.р.) |
|
400 нФ |
0,1 нФ |
||
|
4 мкФ |
0,001 мкФ |
||
|
40 мкФ |
0,01 мкФ |
||
|
100 мкФ |
0,1 мкФ |
±(0,03^СуСт + 5 е.м.р.) |
|
|
АММ-1204, АММ-1205, АММ-1206, АММ-1207, АММ-1208, АММ-1209 |
40 нФ |
0,01 нФ |
±(0,025-Сусг + 3 е.м.р.) |
|
400 нФ |
0,1 нФ |
||
|
4 мкФ |
0,001 мкФ |
||
|
40 мкФ |
0,01 мкФ |
||
|
400 мкФ |
0,1 мкФ |
±(0,03^СуСт + 5 е.м.р.) |
|
|
4000 мкФ |
1 мкФ |
||
|
АММ-1216, АММ-1218 |
60 нФ |
0,01 нФ |
±(0,03^СуСт + 3 е.м.р.) |
|
600 нФ |
0,1 нФ |
||
|
6 мкФ |
0,001 мкФ |
||
|
60 мкФ |
0,01 мкФ |
||
|
600 мкФ |
0,1 мкФ |
±(0,03^СуСт + 5 е.м.р.) |
|
|
6 мФ |
0,001 мФ |
||
|
60 мФ |
0,01 мФ |
||
|
АММ-1219, АММ-1220 |
2 нФ |
0,0001 нФ |
±(0,03^СуСт + 10 е.м.р.) |
|
20 нФ |
0,001 нФ |
||
|
200 нФ |
0,01 нФ |
||
|
2 мкФ |
0,0001 мкФ |
||
|
20 мкФ |
0,001 мкФ |
||
|
200 мкФ |
0,01 мкФ |
||
|
2 мФ |
0,0001 мФ |
||
|
20 мФ |
0,001 мФ |
||
|
АММ-1221 |
22 нФ |
0,001 нФ |
±(0,03-Сусг + 5 е.м.р.) |
|
220 нФ |
0,01 нФ |
||
|
2,2 мкФ |
0,0001 мкФ |
||
|
22 мкФ |
0,001 мкФ |
||
|
220 мкФ |
0,01 мкФ |
||
|
2,2 мФ |
0,0001 мФ |
±(0,04^Суст + 10 е.м.р.) |
|
|
П р и м е ч а н и е - RVl i - измеренное значение электрической емкости |
|||
Таблица 8 - Метрологические характеристики мультиметров в режиме измерений частоты переменного тока_____________________________________________________________________
|
Модификация |
Верхний предел диапазона измерений |
Единица младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений, Гц, кГц, МГц |
|
АММ-1201, АММ-1202, АММ-1203 |
4,999 Гц |
0,001 Гц |
±(0,008Туст + 2 е.м.р.) |
|
49,99 Гц |
0,01 Гц |
||
|
499,9 Гц |
0,1 Гц |
||
|
4,999 кГц |
0,001 кГц |
||
|
49,99 кГц |
0,01 кГц |
||
|
499,9 кГц |
0,1 кГц |
||
|
4,999 МГц |
0,001 МГц |
||
|
49,99 МГц |
0,01 МГц |
||
|
АММ-1204, АММ-1205, АММ-1206, АММ-1207, АММ-1208, АММ-1209 |
9,999 Гц |
0,001 Гц |
±(0,008Туст + 2 е.м.р.) |
|
99,99 Гц |
0,01 Гц |
||
|
999,9 Гц |
0,1 Гц |
||
|
9,999 кГц |
0,001 кГц |
||
|
99,99 кГц |
0,01 кГц |
||
|
999,9 кГц |
0,1 кГц |
||
|
9,999 МГц |
0,001 МГц |
||
|
АММ-1216 |
9,999 Гц |
0,001 Гц |
±(0,015Туст + 5 е.м.р.) |
|
99,99 Гц |
0,01 Гц |
||
|
999,9 Гц |
0,1 Гц |
||
|
9,999 кГц |
0,001 кГц |
||
|
99,99 кГц |
0,01 кГц |
||
|
999,9 кГц |
0,1 кГц |
||
|
9,999 МГц |
0,001 МГц |
||
|
99,99 МГц |
0,01 МГц |
||
|
АММ-1218 |
9,999 Гц |
0,001 Гц |
±(0,01Фусг + 5 е.м.р.) |
|
99,99 Гц |
0,01 Гц |
||
|
999,9 Гц |
0,1 Гц |
||
|
9,999 кГц |
0,001 кГц |
||
|
99,99 кГц |
0,01 кГц |
||
|
999,9 кГц |
0,1 кГц |
||
|
9,999 МГц |
0,001 МГц |
||
|
99,99 МГц |
0,01 МГц |
||
|
АММ-1219, АММ-1220 |
200 Гц |
0,01 Гц |
±(0,01Туст + 4 е.м.р.) |
|
2 кГц |
0,0001 кГц |
||
|
20 кГц |
0,001 кГц |
||
|
200 кГц |
0,01 кГц |
||
|
2 МГц |
0,0001 МГц |
||
|
10 МГц |
0,001 МГц |
||
|
АММ-1221 |
22 Гц |
0,01 Гц |
±(0,01Туст + 4 е.м.р.) |
|
220 Гц |
0,1 Гц |
||
|
2,2 кГц |
0,001 кГц |
||
|
22 кГц |
0,001 кГц |
||
|
220 кГц |
0,01 кГц |
||
|
2,2 МГц |
0,0001 МГц |
||
|
22 МГц |
0,001 МГц |
Пр и м е ч а н и е - Fycr - измеренное значение частоты переменного тока
Таблица 9 - Диапазоны показаний температуры от термопары типа К
|
Модификация |
Диапазон показаний, °С |
Единица младшего разряда, °С |
|
АММ-1201, АММ-1202, АММ-1203, АММ-1221 |
от -50 до +400 |
1 |
|
АММ-1204, АММ-1205, АММ-1206, АММ-1207, АММ-1208, АММ-1209 |
от -50 до +400 |
1 |
|
АММ-1216, АММ-1218 |
от -200 до +1300 |
1 |
|
АММ-1219, АММ-1220 |
0,1 |
|
|
АММ-1221 |
от -50 до +400 |
0,1 |
Таблица 10 - Диапазоны показаний коэффициента заполнения
|
Модификация |
Диапазон показаний, % |
Единица младшего разряда, % |
|
АММ-1201, АММ-1202, АММ-1203, АММ-1204, АММ-1205, АММ-1206, АММ-1207, АММ-1208, АММ-1209, АММ-1216, АММ-1218, АММ-1219, АММ-1220 |
от 0,1 до 99,9 |
0,1 |
|
АММ-1221 |
от 5,0 до 94,9 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
56х190х90 |
|
Масса, кг, не более |
0,32 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более |
от 0 до +40 80 |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
6 |
наносится на корпус мультиметра в виде наклейки.
Таблица 12 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Мультиметр |
- |
1 шт. |
|
Щуп измерительный |
- |
2 шт. |
|
Зажим типа «крокодил» * |
- |
2 шт. |
|
Термопара типа К |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
* - не входит в комплектность для модификации АММ-1201 |
||
приведены в разделе 3 «Порядок работы» паспорта.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-101 до 1406 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
«Мультиметры цифровые АММ-1200. Стандарт предприятия».
| Зарегистрировано поверок | 90 |
| Поверителей | 9 |
| Актуальность данных | 21.11.2024 |
