| Номер в госреестре | 90331-23 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГ 20/2-П-02-УХЛ1ТУ |
| Изготовитель | Общество с ограниченной ответственностью "Производственная Фирма МЗК" (ООО "Производственная Фирма МЗК"), Московская обл., дп Поварово |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГ 20/2-П-02-УХЛ1ТУ (далее -резервуар) предназначен для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами, состоящий из двух секций. Секции разделены между собой перегородкой.
Резервуар стальной горизонтальный цилиндрический РГ 20/2-П-02-УХЛ1ТУ расположен внутри металлического контейнера наземного расположения.
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен ударным способом на маркировочную табличку резервуара (рисунок 1).
Резервуар РГ 20/2-П-02-УХЛ1ТУ с заводским номером 1638 расположен по адресу: Курганская область, Половинский район, с. Половинное, ул. Озерная, д. 33.
Общий вид резервуара приведен на рисунке 2, 3. Фотография горловин и измерительных люков приведена на рисунке 4.
Нанесение знака поверки на средство измерений не предусмотрено.

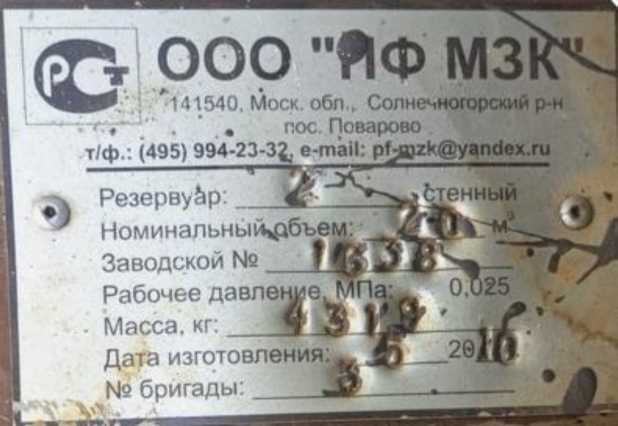

Рисунок 1 - Маркировочная табличка резервуара

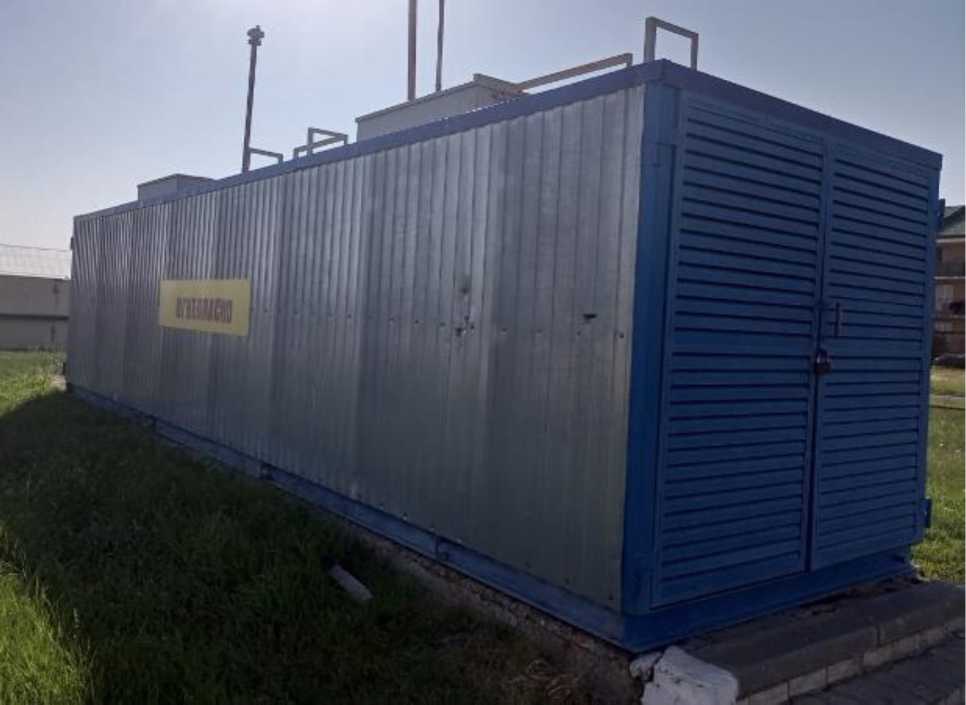

Рисунок 2 - Общий вид резервуара РГ 20/2-П-02-УХЛ1ТУ

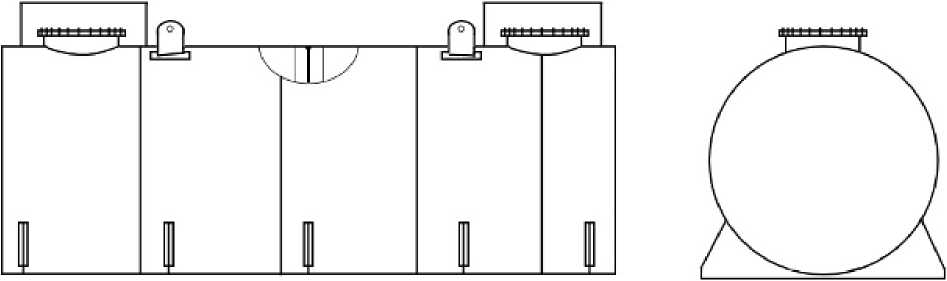

Рисунок 3 - Общий вид резервуара РГ 20/2-П-02-УХЛ1ТУ

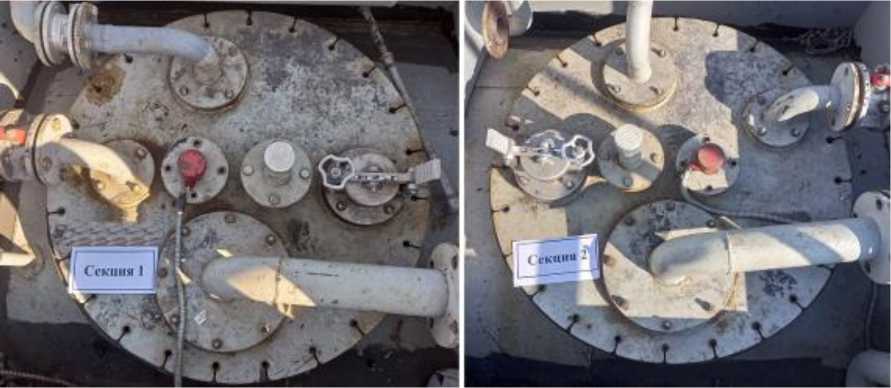

Рисунок 4 - Горловины и измерительные люки резервуара РГ 20/2-П-02-УХЛ1ТУ зав.№ 1638 Пломбирование резервуара РГ 20/2-П-02-УХЛ1ТУ не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 20 |
| Номинальная вместимость секции №1, м3 | 10 |
| Номинальная вместимость секции №2, м3 | 10 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 |
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГ 20/2-П-02-УХЛ1ТУ | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 2 экз. |
приведены в пункте 8 паспорта на резервуар.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
