Системы лазерные координатно-измерительные Leica Absolute Tracker AT500, 90333-23

Назначение

Системы лазерные координатно-измерительные Leica Absolute Tracker АТ500 (далее -системы) предназначены для определения координат точек на поверхности объекта с целью контроля его геометрических характеристик.

Описание

Принцип действия системы основан на автоматическом измерении расстояния до визирной цели (уголковый отражатель в сферическом корпусе) и определении горизонтального и вертикального углов. Измеренные два угла и расстояние позволяют вычислить пространственные координаты визирной цели. Поиск и слежение за визирной целью во время ее перемещения осуществляются автоматически.

Система состоит из измерительного блока (сенсора) на фиксируемом основании, встроенного электронного блока (контроллера), комплекта визирных целей и оснастки к ним.

Сенсор имеет две ортогональные оси вращения, каждая из которых оснащена датчиком угла поворота (энкодером). Вращение вокруг осей осуществляется с помощью приводов, осуществляющих наведение прибора на визирную цель и слежение за ней.

Сенсор может выполнять измерения вертикального, горизонтального углов и расстояния до визирной цели и дополнительных устройств при любой ориентации оси вращения системы относительно горизонта.

Для определения ориентации вертикальной оси вращения сенсора относительно горизонта, сенсор снабжен встроенным двухосевым электронным уровнем.

Для определения дистанции до визирной цели сенсор оснащен абсолютным светодальномером. Лазерное излучение соответствует классу 2 по ГОСТ 31581-2012.

Система Leica Absolute Tracker АТ500 может использоваться с дополнительным устройством - контактным щупом Leica В-Probe Plus.

Пломбирование корпуса систем от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид визирной цели показан на рисунке 1.

Общий вид системы с указанием места нанесения заводского номера приведен на рисунке 2. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильд в месте, указанном на рисунке 2.

Общий вид дополнительного устройства, контактного щупа Leica B-Probe Plus, приведен на рисунке 3. Контактный щуп Leica B-Probe Plus может использоваться со стандартным наконечником Stainless steel 0.5" или с наконечником Ceramic Sphere 1.5".

Общий вид шильда системы представлен на рисунке 4.

Рисунок 1 - Общий вид визирной цели

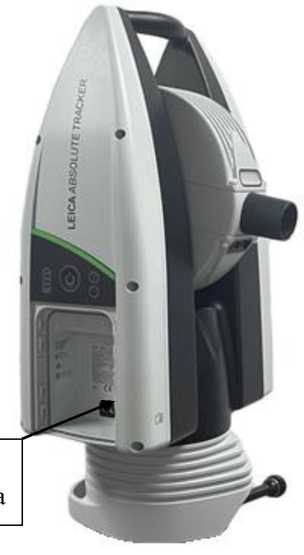

Место нанесения заводского номера

а)                                       б)

а) с открытым батарейным отсеком; б) с закрытым батарейным отсеком

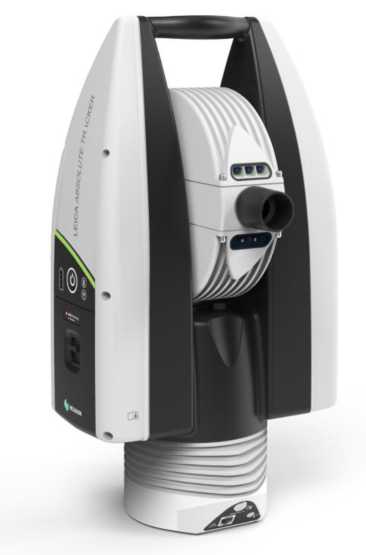

Рисунок 2 - Общий вид системы

а)                         б)

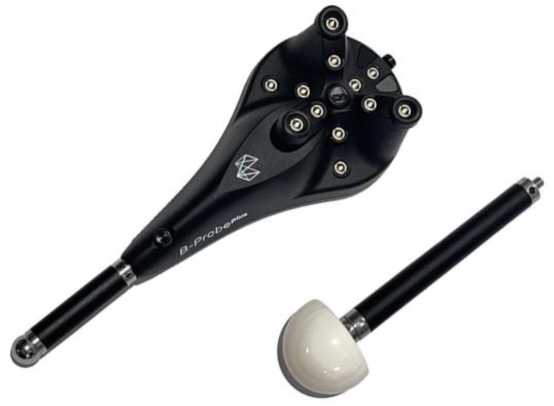

а) Контактный щуп Leica B-Probe Plus со стандартным наконечником Stainless steel 0.5"

б) Наконечник Ceramic Sphere 1.5"

Рисунок 3 - Общий вид дополнительного устройства

Model: AT500

Power: 30-48V     / 4Amax

Leica Geosystems AG

CH-9435 Heerbrugg Manufactured:    12.2022

Made in Switzeriand

Art.No.:

577440

S.No.:

500133

Standard applied: IEC 60825 1:2014 Maximum avarage radiant power Emitted wavelength Pulse duration

visible 0.35 mW 640 nm

cw

invisible 0.35 mW 795 nm

CW

invisible 1.5 mW 905 nm

2.5 ms

Complies with 21 CFR 1040.10 and 1040.11 except for conformance with IEC

60825-1 Ed.3., as described In Laser Notice No. 56, dated May 8,2019.

This device compiles with part 15 of the FCC Rules.

Operation is subject to the following two conditions:

(1) This device may not cause harmful interference, and

(2) this device must accept any interference received, including interference that may cause undesired operation.

Рисунок 4 - Общий вид шильда системы

Программное обеспечение

ПО Tracker Pilot представляет собой ПО для выполнения настроек систем и выполнения проверок и компенсаций.

ПО PolyWorks, ПО Spatial Analyzer и ПО Inspire применяются для сбора, обработки и анализа измерительной информации.

Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты программного обеспечения оценивается как «средний» по Р 50.2.0772014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Технические характеристики

Таблица 2 - Метрологические характеристики системы

Таблица 3 - Технические характеристики системы

Таблица 4 - Технические характеристики контактных щупов Leica B-Probe Plus

Таблица 5 - Условия эксплуатации систем

Знак утверждения типа

наносится на руководство по эксплуатации систем лазерных координатноизмерительных Leica Absolute Tracker АТ500 типографским способом.

Комплектность

Таблица 6 - Комплектность средств измерений

Сведения о методах измерений

приведены в Разделе 4 «Работа с инструментом» Руководства по эксплуатации

Нормативные документы

Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472.
