| Номер в госреестре | 90334-23 |
| Наименование СИ | Трансформаторы тока встроенные |
| Обозначение типа СИ | LRBT-363 |
| Изготовитель | "Shandong Taikai High-Voltage Swichgear Go., Ltd", Китай (производственная площадка Eastern park of New Development Zona, Taishan District, Tai'an city, Shandong Provice, China) |
| Год регистрации | 2023 |
| Срок свидетельства | 30.10.2028 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока встроенные LRBT-363 (далее по тексту трансформаторы LRBT-363) предназначены для передачи сигнала измерительной информации приборам измерений, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании электродвижущей силы (ЭДС) переменным магнитным полем.
Трансформаторы LRBT-363 - это встроенные трансформаторы. Конструкция трансформатора представляет собой тороидальный магнитопровод, изготовленный из электротехнической стали. Первичной обмоткой трансформатора является токоведущий стержень, проходящий по оси трансформатора.
Трансформаторы предназначены для работы в сетях с напряжением 330 кВ для установки в комплектные распределительные устройства (КРУЭ) с элегазовой изоляцией. Основная высоковольтная изоляция трансформаторов обеспечивается установкой в КРУЭ.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в цифровом формате наносится методом трафаретной печати на табличку с техническими данными. Пломбирование трансформаторов не предусмотрено. После установки в КРУЭ производится пломбирование крышки контактной коробки КРУЭ.

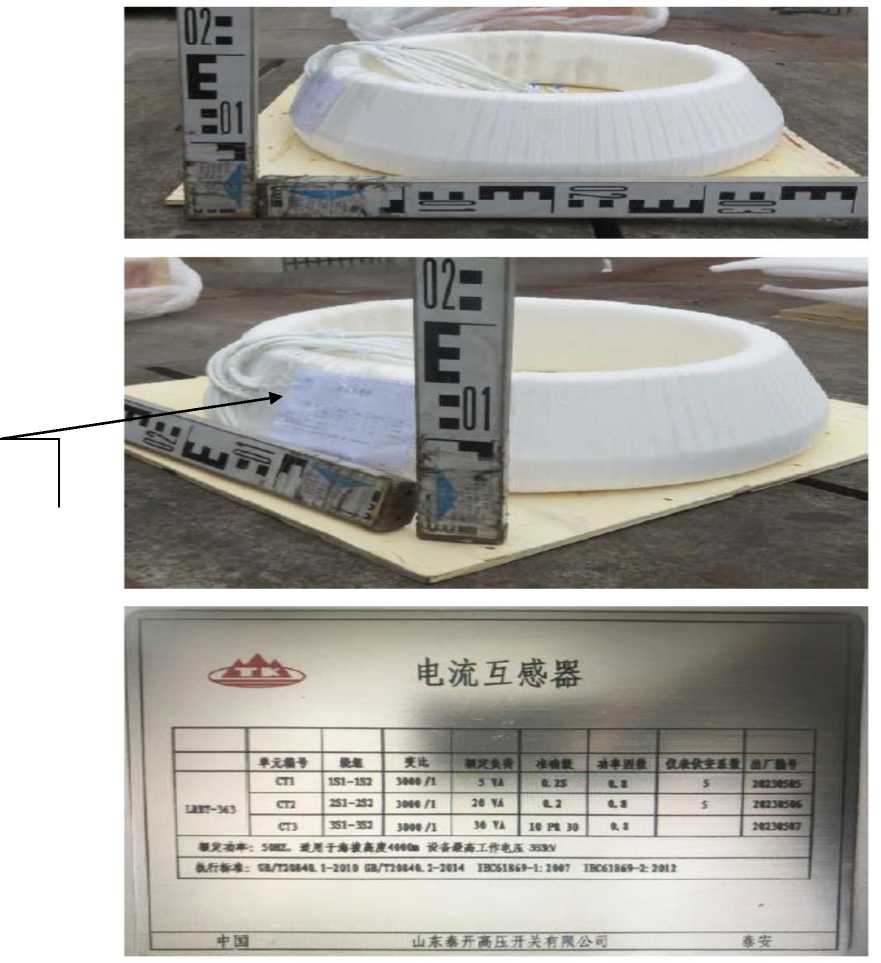

Общий вид трансформаторов тока встроенных LRBT-363 представлен на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид трансформаторов тока встроенных LRBT-363.
Таблица 1 - Метрологические характеристики трансформаторов
| Наименование характеристики | Значение |
| Номинальное напряжения, кВ | 330 |
| Наибольшее рабочее напряжение, кВ | 363 |
| Уровень изоляции, кВ | 0,66; 0,72 |
| Номинальный первичный ток, А | от 1500 до 3000 |
| Номинальный вторичный ток, А | 1 |
| Номинальная вторичная нагрузка, В\А | от 5 до 30 |
| Номинальный класс точности вторичных обмоток для измерений | 0,2S; 0,2; 0,5S; 0,5 |
| Номинальный класс точности вторичных обмоток для защиты | 5Р;10Р; 10PR (по ГОСТ Р МЭК 61869-2-2015) |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный коэффициент безопасности вторичных обмоток для измерений | 5; 10 |
| Номинальная предельная кратность вторичных обмоток для защиты | от 15 до 30 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от +1 до+40 |
| Габаритные размеры, мм, не более: - внешний диаметр; | 469 |
| - внутренний диаметр; | 334 |
| -высота | 400 |
| Масса, кг, не более | 266 |
| Средняя наработка до отказа, ч, не менее | 400000 |
| Средний срок службы, лет | 30 |
наносится на титульный лист паспорта трансформатора типографским способом, нанесение знака утверждения типа на трансформатор не предусмотрено.
Таблица 3 - Комплектность трансформатора
| Наименование | Обозначение | Количество |
| Трансформатор тока встроенный | LRBT-363 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока встроенного LRBT- 363
Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ГОСТ 7746 Трансформаторы тока. Общие технические условия;
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки;
Стандарт предприятия фирмы «Shandong Taikai High-Voltage Swichgear Go., Ltd», Китай.
| Зарегистрировано поверок | 67 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
