| Номер в госреестре | 90343-23 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические с понтоном и защитной стенкой |
| Обозначение типа СИ | РВСП-ЗС-40000 |
| Изготовитель | Общество с ограниченной ответственностью "Коксохиммонтаж-Волга" (ООО "Коксохиммонтаж-Волга") Ярославская область, п. Ивняки |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические с понтоном и защитной стенкой РВСП-ЗС-40000 (далее - РВСП-ЗС) предназначены для измерения объема жидкости.
Принцип действия основан на зависимости объема жидкости, находящейся в резервуаре от уровня его наполнения.
РВСП-ЗС представляют собой закрытые вертикальные цилиндрические сосуды с защитной стенкой и стационарной крышей, оснащенные дыхательными клапанами, замерными люками, люк-лазами, приемо-раздаточными устройствами, приборами контроля и сигнализации и понтономи.
Место расположения резервуаров вертикальных стальных цилиндрических с понтоном и защитной стенкой РВСП-ЗС-40000, заводские номера 72.1, 72.2, 72.3, 72.4: ООО «НОВАТЭК-Усть-Луга», Комплекс по перевалке и фракционированию стабильного газового конденсата и продуктов его переработки мощностью 6 млн.тонн в год в Морском порту Усть-Луга.
Пломбирование РВСП-ЗС не предусмотрено. Знак поверки наносится в градуировочной таблице на месте подписи поверителя. Заводские номера нанесены на стенки резервуаров методом аэрографии и указаны в паспортах.
Общий вид РВСП-ЗС представлен на рисунках 1-4.

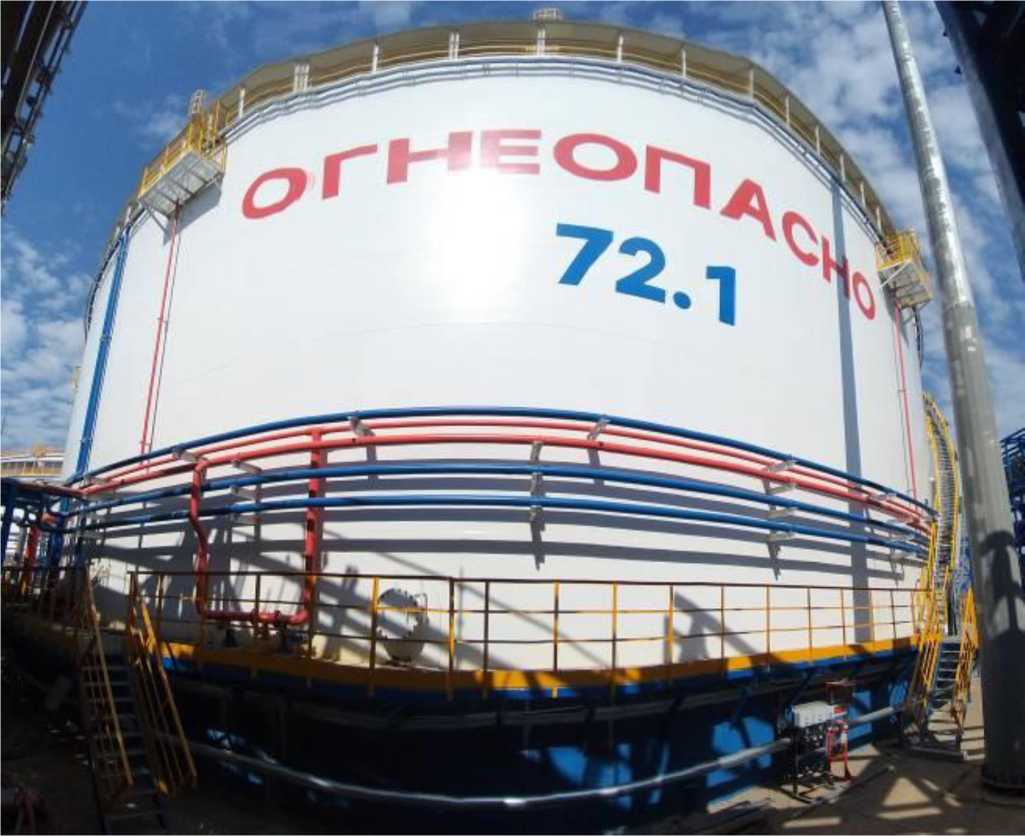

Рисунок 1 - Общий вид РВСП-ЗС, заводской номер 72.1

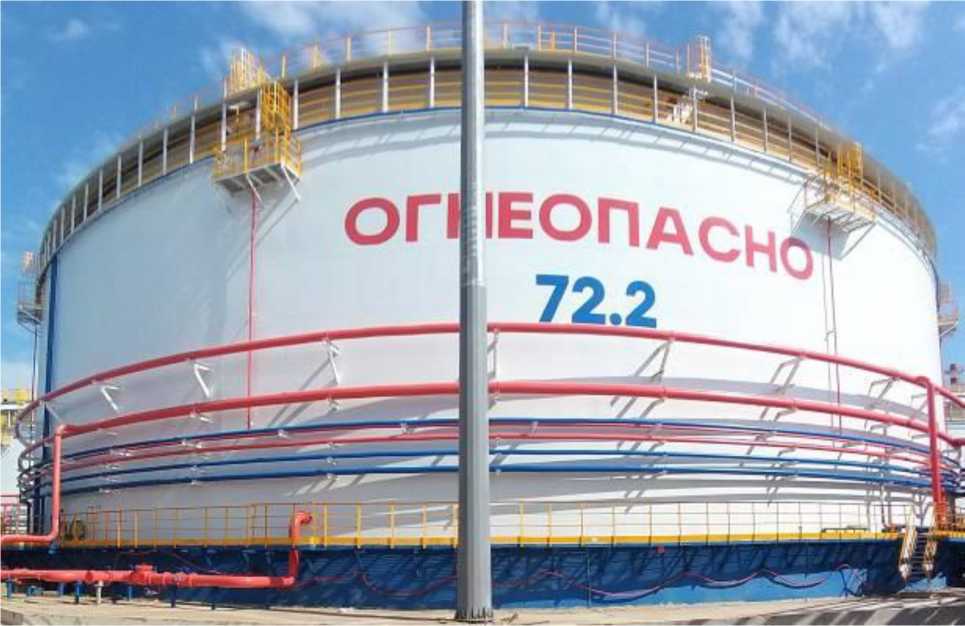

Рисунок 2 - Общий вид РВСП-ЗС, заводской номер 72.2

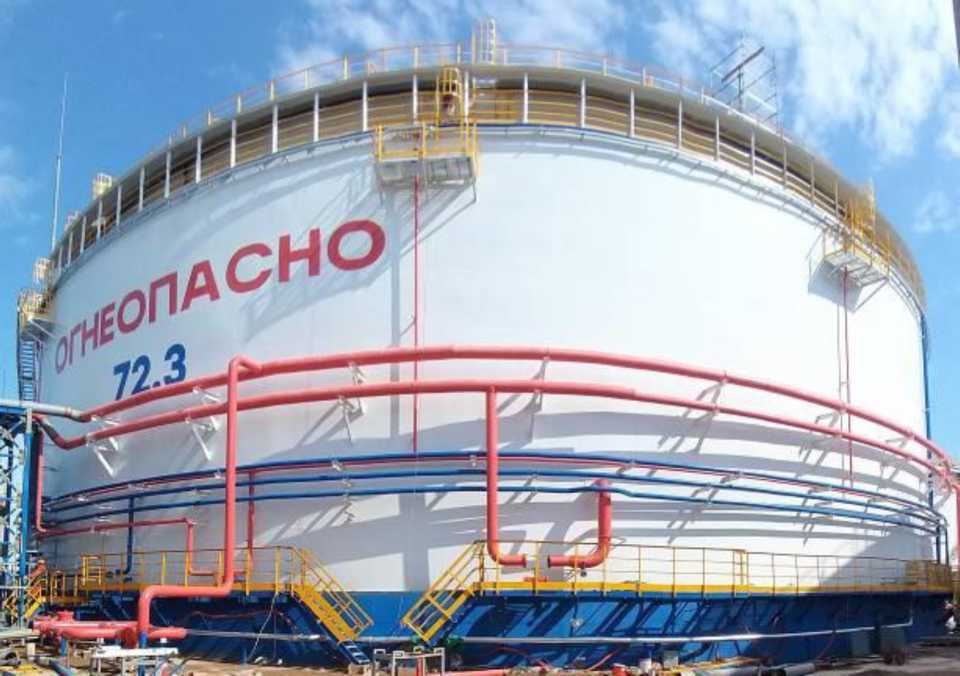

Рисунок 3 - Общий вид РВСП-ЗС, заводской номер 72.3

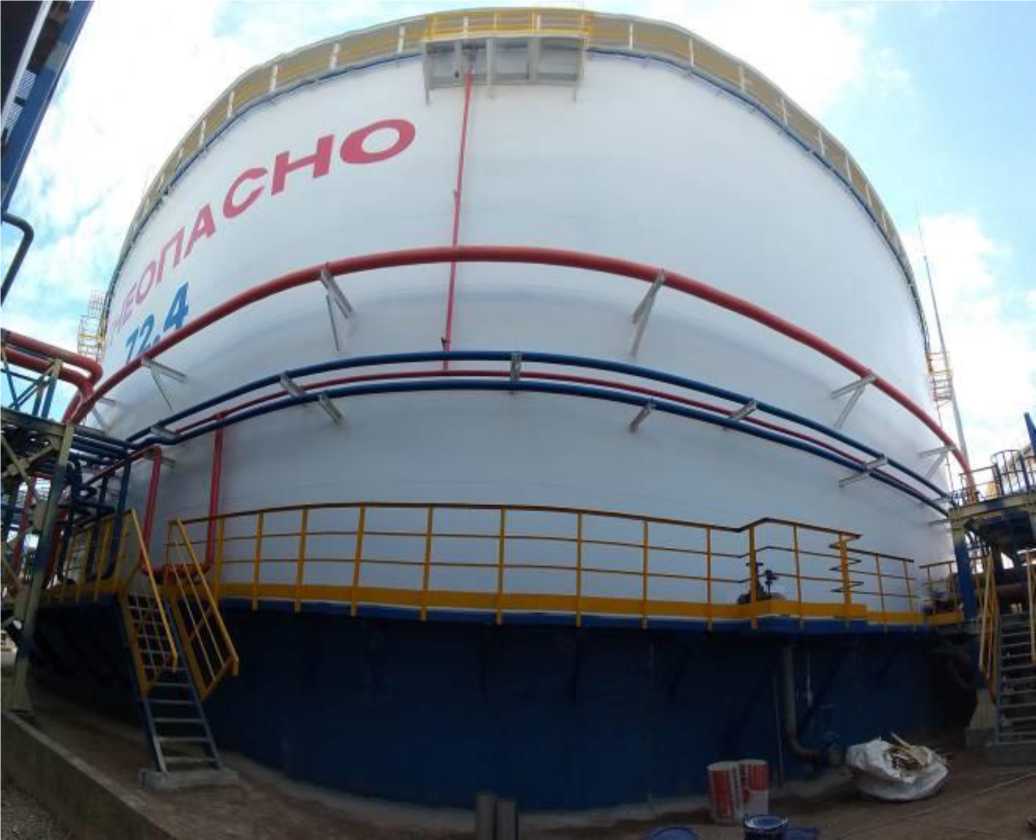

Рисунок 4 - Общий вид РВСП-ЗС, заводской номер 72.4
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 40000 |
| Пределы допускаемой относительной погрешности определения вместимости геометрическим методом, % | ±0,1 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Назначенный срок службы, лет | 25 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический с понтоном и защитной стенкой | РВСП-ЗС-40000 | 4 экз. |
| Паспорт | 4 экз. |
приведены в разделе «Измерение объема жидкости в резервуаре» паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
