| Номер в госреестре | 90344-23 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-63 |
| Изготовитель | Акционерное общество "Томскнефть" Восточной нефтяной компании (АО "Томскнефть" ВНК), Томская обл., г. Стрежевой |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-63 (далее - резервуар) предназначен для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего объему, приведенному в градуировочной таблице на резервуар.
Резервуар стальной горизонтальный цилиндрический РГС-63 представляет собой стальной горизонтальный сосуд, состоящий из цилиндрической стенки и двух днищ в виде усеченного конуса.
Расположение резервуара - подземное.
Место расположение резервуара: Томская область, ПСП «Игольское» ЦППН-5.
Эскиз резервуара представлен на рисунке 1.
Заводской номер ЕА-1 (120) в виде цифро - буквенного обозначения, состоящего из четырех арабских цифр и букв латинского алфавита, нанесен в паспорт и маркировочную табличку резервуара печатным способом и обеспечивает его идентификацию, возможность прочтения и сохранность в процессе эксплуатации. Маркировочная табличка резервуара представлена на рисунке 2.
Пломбирование резервуара стального горизонтального цилиндрического РГС-63 не предусмотрено.
Знак поверки наносится в свидетельство о поверке (при наличии) и в градуировочную таблицу.

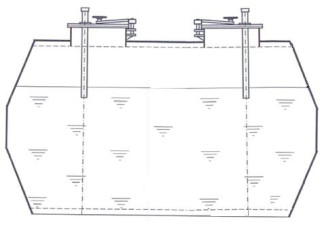

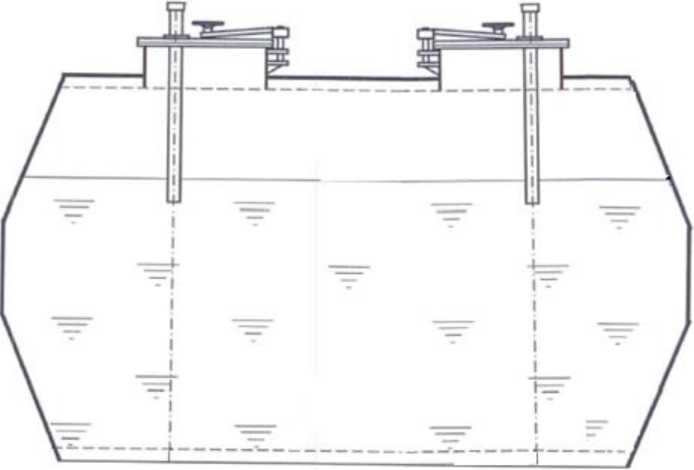

Рисунок 1 - Эскиз резервуара стального горизонтального цилиндрического РГС-63

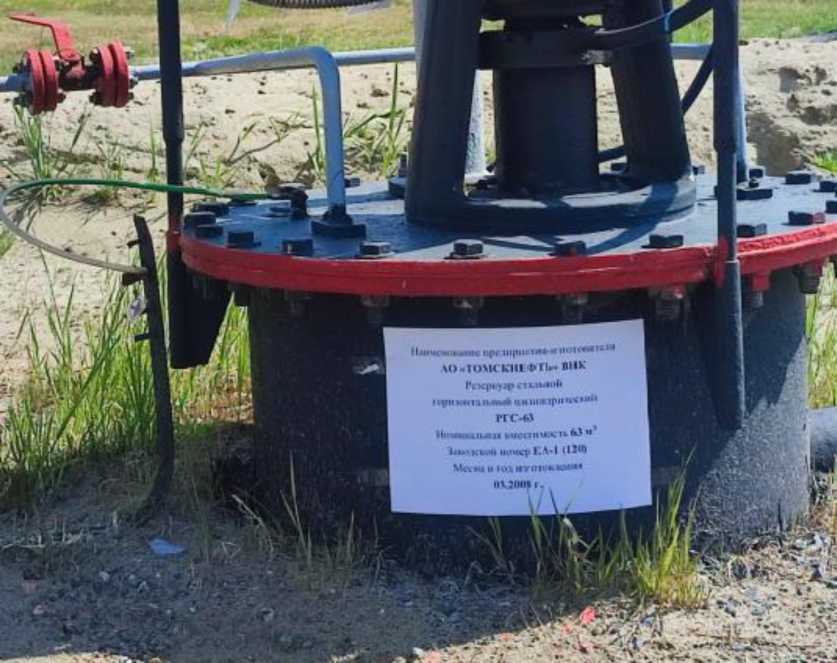

Рисунок 2 - Маркировочная табличка резервуара РГС-63
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 63 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,25 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -50 до +50 |
наносится на титульный лист паспорта типографским методом.
Таблица 3 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-63 | 1 шт. |
| Резервуар стальной горизонтальный цилиндрический РГС-63. Паспорт | — | 1 экз. |
приведены в паспорте (раздел 7 «Заметки по эксплуатации»).
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
