| Номер в госреестре | 90346-23 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС |
| Изготовитель | Акционерное общество "Чукотснаб" (АО "Чукотснаб"), Чукотский автономный округ, г. Анадырь |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС (далее - резервуары) предназначены для измерений объема (вместимости) при приеме, хранении и отпуске нефти и нефтепродуктов.
Принцип действия резервуара основан на заполнении его нефтью и нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Резервуары изготовлены в следующих модификациях: РВС-700, РВС-1000, РВС-3000 и представляют собой стальные вертикальные конструкции цилиндрической формы с днищем и крышей. Резервуары оборудованы приемо-раздаточными устройствами и люками. Заполнение и выдача нефти и нефтепродуктов осуществляется через приемораздаточные устройства.
Расположение резервуаров стальных вертикальных цилиндрических РВС - наземное. В верхней части резервуаров предусмотрены площадки, предназначенные для удобства и безопасности перемещения обслуживающего персонала. По периметру верхней части резервуаров установлены секции ограждения.
Резервуары РВС-700 (заводские номера 4, 14), РВС-1000 (заводской номер 22), РВС-3000 (заводской номер 16), расположены по адресу: Чукотский автономный окург, Анадырский район, п. Угольные Копи, мыс Обсервации, АРУ №1.
Общий вид резервуаров, представлен на рисунках 1 - 4.
Знак поверки наносится в свидетельство о поверке (при наличии). Заводские номера в виде цифрового обозначения, состоящие из арабских цифр, нанесены на стенки резервуаров аэрографическим способом (обеспечивающие идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуаров) и в технические паспорта на резервуары типографическим способом.
Пломбирование резервуаров не предусмотрено.

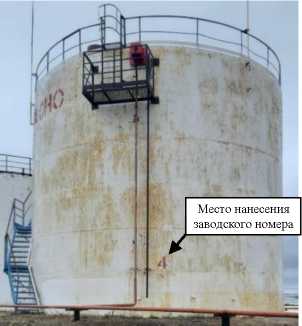

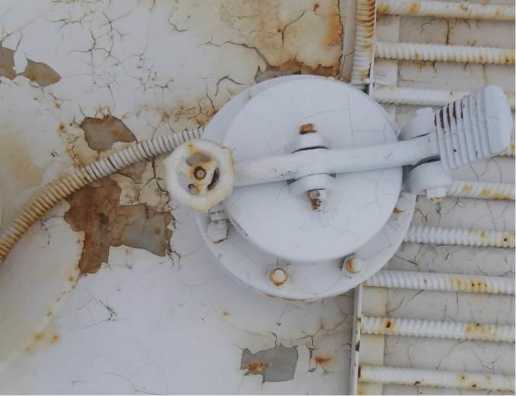

Рисунок 1 - Общий вид резервуара РВС-700 (заводской номер 4) с замерным люком

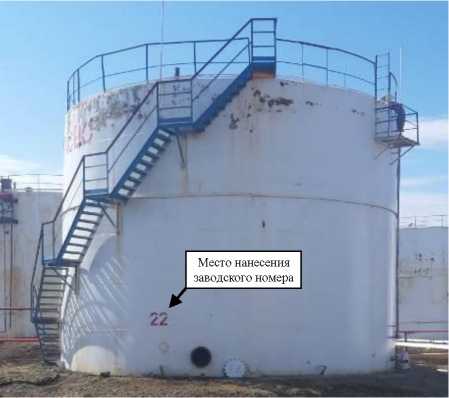

Рисунок 3 - Общий вид резервуара РВС-1000 (заводской номер 22) с замерным люком

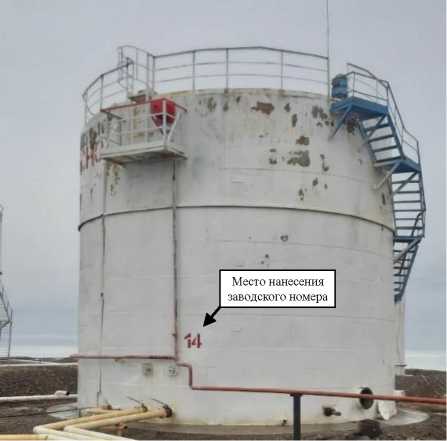

Рисунок 2 - Общий вид резервуара РВС-700 (заводской номер 14) с замерным люком

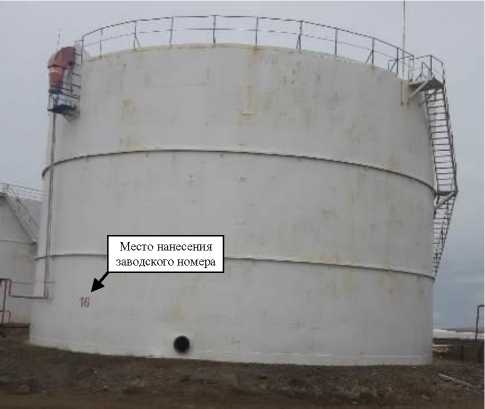

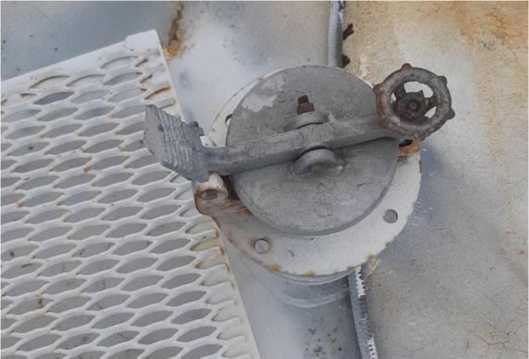

Рисунок 4 - Общий вид резервуара РВС-3000 (заводской номер 16) с замерным люком
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РВС-700 | РВС-1000 | РВС-3000 | |
| Номинальная вместимость, м3 | 700 | 1 000 | 3 000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,2 | ||
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °C - атмосферное давление, кПа | от -60 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист технического паспорта резервуара типографическим способом.
Таблица3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-700 РВС-1000 РВС-3000 | 2 шт. 1 шт. 1 шт. |
| Технический паспорт | - | 4 экз. |
| Градуировочная таблица | - | 4 экз. |
приведены в разделе 4 технического паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
