Резервуары горизонтальные стальные цилиндрические РГП 25-1-2(0, 90354-23

Резервуары горизонтальные стальные цилиндрические РГП 25-1-2(0,85)-О-У (далее -резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	90354-23
Наименование СИ	Резервуары горизонтальные стальные цилиндрические
Обозначение типа СИ	РГП 25-1-2(0
Изготовитель	Общество с ограниченной ответственностью "Углерод" (ООО "Углерод"), Ростовская область, Каменский район, хутор Старая Станица
Год регистрации	2023
МПИ (интервал между поверками)	5 лет
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Тип резервуаров - горизонтальные стальные цилиндрические, номинальной вместимостью 25 м3 подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены ударным способом на маркировочную табличку резервуара.

Резервуары РГП 25-1-2(0,85)-О-У с заводскими номерами 0202, 0203, 0206, 0209, 0210, 0212, 0213, 0214, 0215, 0216 расположены по адресу: Республика Южная Осетия, нп Дзау.

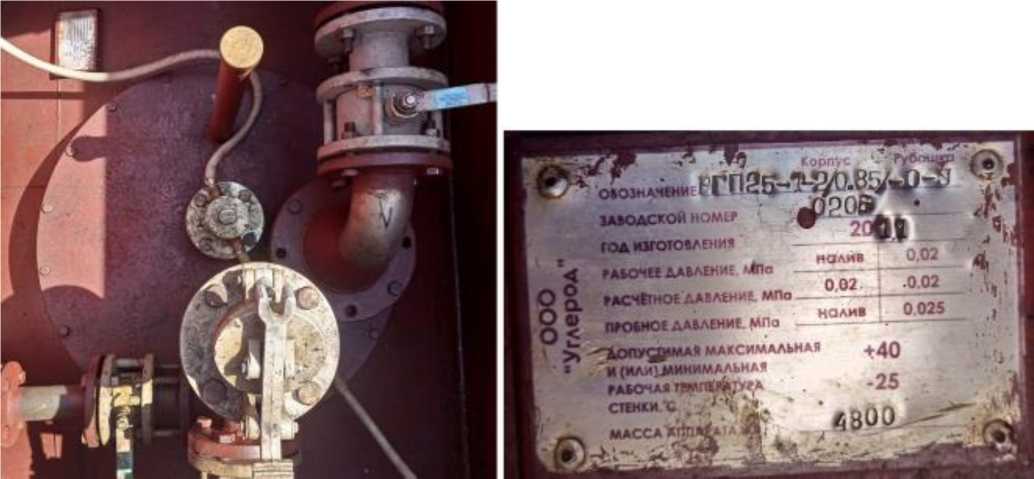

Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин и измерительных люков приведены на рисунках 2, 3, 4, 5, 6, 7, 8, 9, 10, 11.

Нанесение знака поверки на средство измерений не предусмотрено.

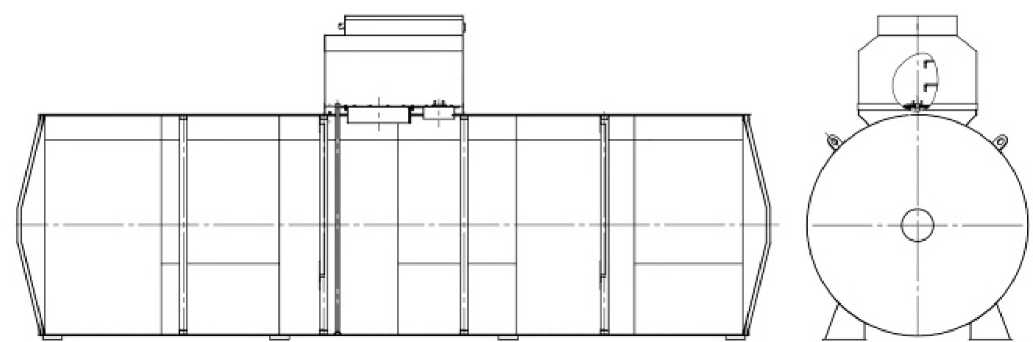

Рисунок 1 - Эскиз общего вида резервуаров

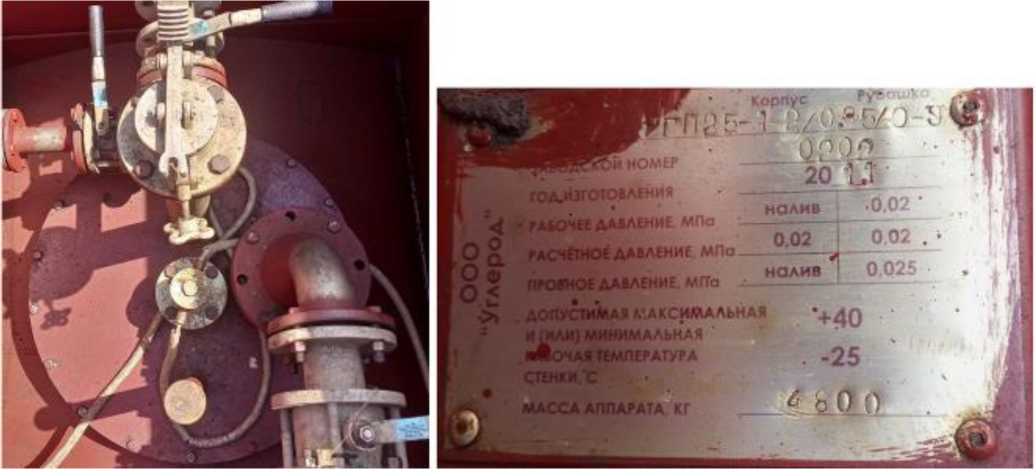

Рисунок 2 - Горловина и измерительный люк резервуара РГП 25-1-2(0,85)-О-У зав.№ 0202

гЪгфмснИя

0.025

+40

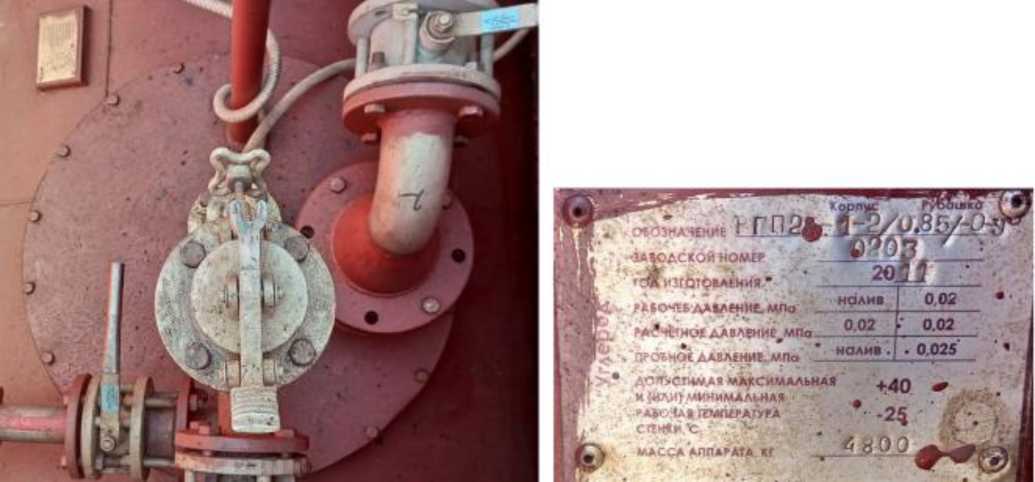

Рисунок 3 - Горловина и измерительный люк резервуара РГП 25-1-2(0,85)-О-У зав.№ 0203

Место нанесения заводского номера

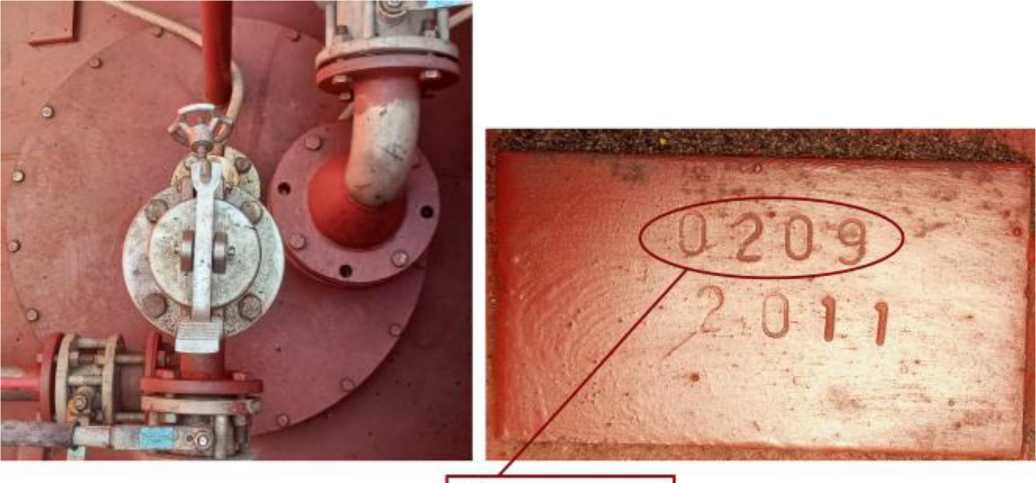

Рисунок 5 - Горловина и измерительный люк резервуара РГП 25-1-2(0,85)-О-У зав.№ 0209

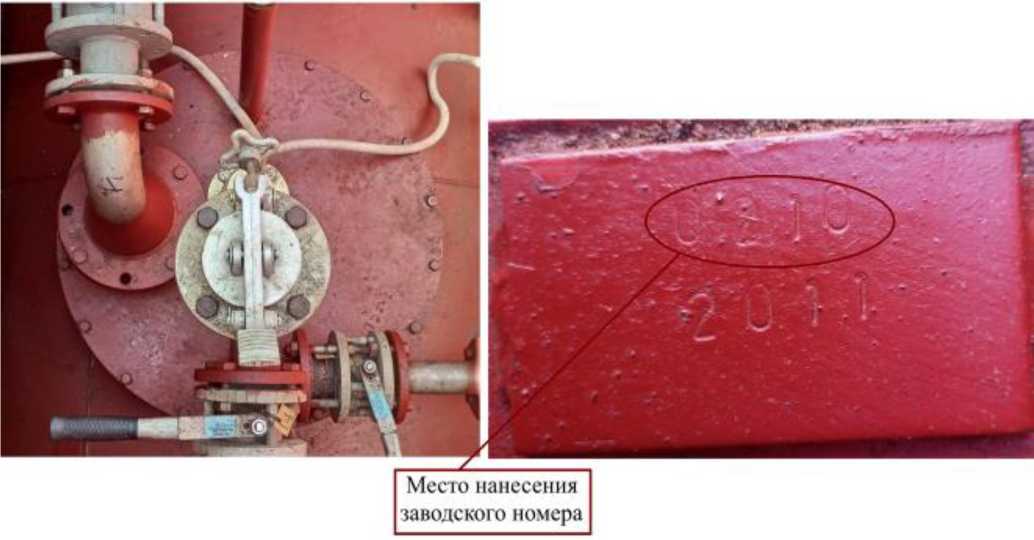

Рисунок 6 - Горловина и измерительный люк резервуара РГП 25-1-2(О,85)-О-У зав.№ 0210

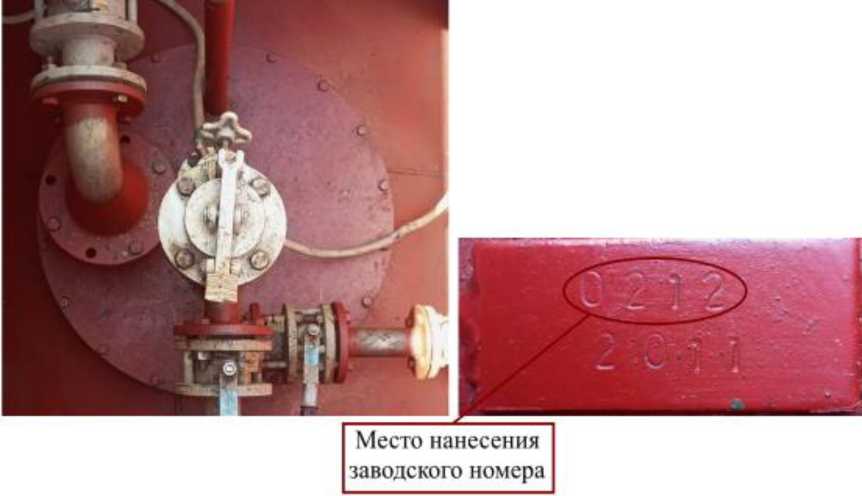

Рисунок 7 - Горловина и измерительный люк резервуара РГП 25-1-2(0,85)-О-У зав.№ 0212

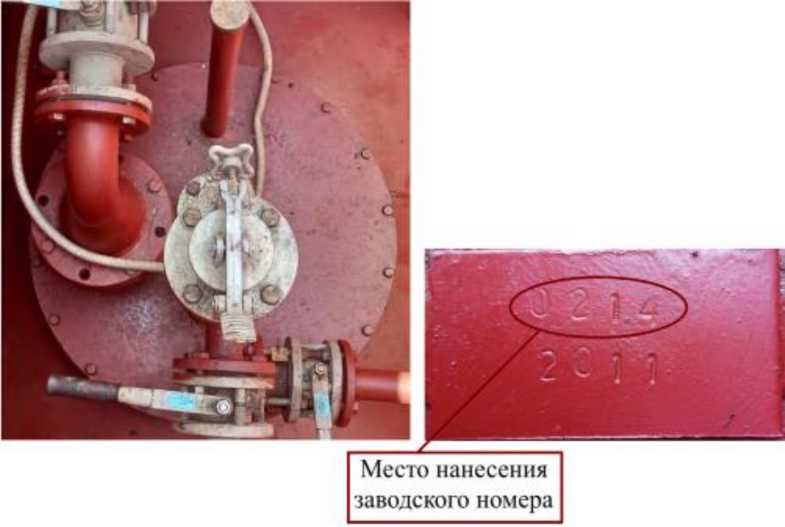

Рисунок 9 - Горловина и измерительный люк резервуара РГП 25-1-2(0,85)-0-У зав.№ 0214

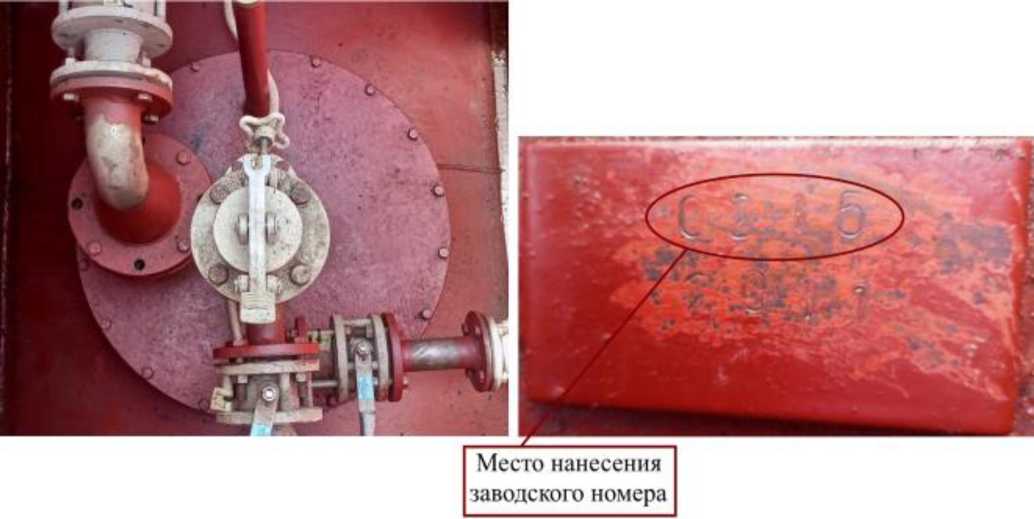

Рисунок 10 - Горловина и измерительный люк резервуара РГП 25-1-2(О,85)-О-У зав.№ 0215

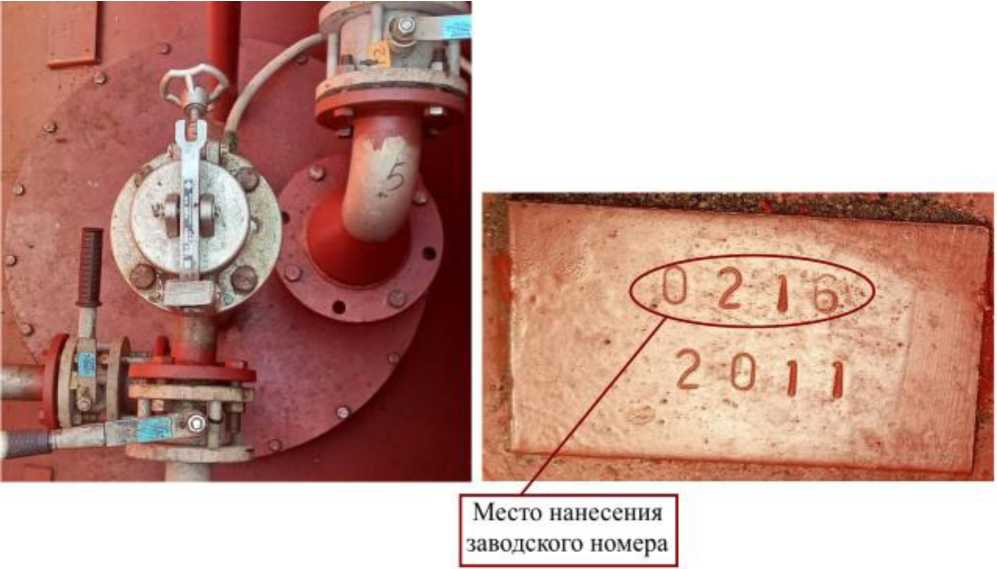

Рисунок 11 - Горловина и измерительный люк резервуара РГП 25-1-2(0,85)-О-У зав.№ 0216 Пломбирование резервуаров РГП 25-1-2(0,85)-О-У не предусмотрено.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	25
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС

Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность

Таблица 3- Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар горизонтальный стальной цилиндрический	РГП 25-1-2(0,85)-О-У	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методах измерений

приведены в пункте 8 паспорта на резервуар.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
