| Номер в госреестре | 90357-23 |
| Наименование СИ | Преобразователи термоэлектрические одноразового применения |
| Обозначение типа СИ | ТП 01200 |
| Изготовитель | Публичное акционерное общество "СЕВЕРСТАЛЬ" (ПАО "СЕВЕРСТАЛЬ"), Вологодская обл., г. Череповец |
| Год регистрации | 2023 |
| Срок свидетельства | 30.10.2028 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические одноразового применения ТП 01200 (далее по тексту - ТП) предназначены для измерений температуры расплавленных (жидких) металлов в кислородных конвертерах, электродуговых печах, индукционных печах, доменных печах и различных типах литейных ковшей путем кратковременного погружения ТП в измеряемую среду (расплав) с их последующей заменой.
Принцип работы ТП основан на возникновении термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух различных металлических проводников (термоэлектродов), места соединений (спаи) которых находятся при разной температуре.
ТП являются изделиями неразборной конструкции разового применения. В процессе проведения измерений ТП сгорает и не может быть использован повторно.
ТП состоит из термопарной вставки, соединенной при помощи термостойкого клеевого соединения с прямолинейной многослойной картонной трубкой (гильзой). Термопарная вставка ТП конструктивно выполнена в алюминиевом корпусе в виде шлакозащитного колпачка, внутри которого размещена термопара из платинородий-платинородиевой проволоки с номинальной статической характеристикой преобразования (НСХ) типа «B» (по ГОСТ Р 8.585-2001/МЭК 60584-1:2013), помещенная в кварцевую U-образную тонкостенную трубку.
Для соединения с контактами ТП и погружения изделия непосредственно в измеряемую среду с целью осуществления замера температуры, применяются специальные погружные жезлы с подключенным измерительным прибором утвержденного типа, осуществляющим измерение и преобразование выходного сигнала ТЭДС ТП в температурный эквивалент.

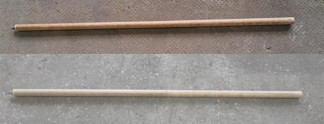

Фотографии общего вида преобразователей термоэлектрических одноразового применения ТП 01200 с указанием места нанесения заводского номера и погружного жезла приведены на рисунках 1-2.

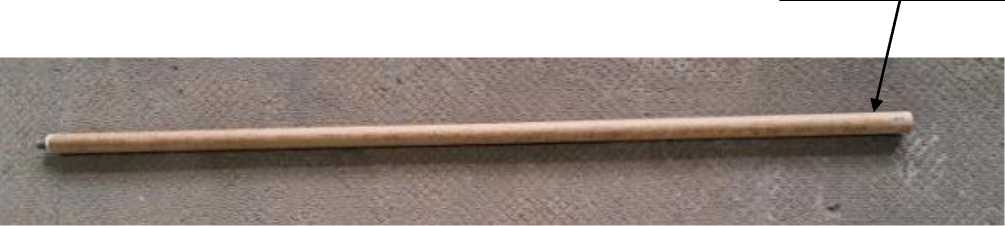

Место нанесения заводского номера
Рисунок 1 - Общий вид преобразователей термоэлектрических одноразового применения ТП 01200 с указанием места нанесения заводского номера

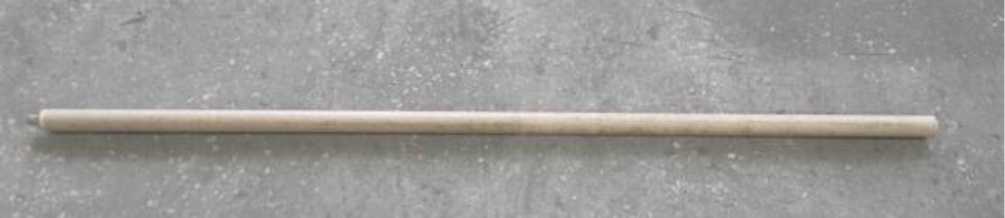

Рисунок 2 - Общий вид погружного жезла
Пломбирование ТП не предусмотрено. Заводской номер в виде буквенно-цифрового обозначения указывается на картонной гильзе. Конструкция средств измерений не позволяет нанести знак поверки на корпус изделия.
отсутствует.
Метрологические и основные технические характеристики преобразователей
термоэлектрических одноразового применения ТП 01200 приведены в таблицах 1-2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Тип номинальной статической характеристики (НСХ) преобразования по ГОСТ Р 8.585-2001/МЭК 60584-1:2013 | В |
| Диапазон измерений температуры, °С | от +1400 до +1800 |
| Пределы допускаемых отклонений ТЭДС термоэлектродной проволоки от НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1:2013 (t - значение измеряемой температуры), °С | ±0,00254 |
| Пределы допускаемых отклонений ТП от НСХ (при температуре +1554 °С), °С | от 0 до +3 |
| Наименование характеристики | Значение |
| Максимальное время нахождения в расплаве, с | от 5 до 7 |
| Показатель тепловой инерции, с, не более | 6 |
| Общая длина ТП, мм | от 1190 до 1196 |
| Диаметр картонной гильзы ТП, мм, не более: - внутренний - внешний | от 18,1 до 18,5 от 29,5 до 30,5 |
| Диаметр термоэлектродной проволоки, мм | 0,043 |
| Масса ТП, кг | 0,4 |
наносится на титульный лист паспорта типографским способом.
Таблица 3
| Наименование | Обозначение | Количество | Примечание |
| Преобразователь термоэлектрический одноразового применения | ТП 01200 | в соответствии с заказом (шт.) | - |
| Погружной жезл | - | в соответствии с заказом (шт.) | - |
| Руководство по эксплуатации | - | 1 экз. | на партию ТП, поставляемый в один адрес |
| Паспорт | 2020086 | 1 экз. |
приведены в разделе 4 «Проведение измерений» документа «Преобразователи термоэлектрические одноразового применения ТП 01200. Руководство по эксплуатации».
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статистические характеристики преобразования;
МЭК 60584-1:2013 Термопары. Часть 1. Спецификация и допуски для электродвижущей силы (EMF);
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
ТУ ЭлРЦ. 26.51.51-001-00186217-2023 Преобразователь термоэлектрический тип ТПР. Технические условия.
