| Номер в госреестре | 90358-23 |
| Наименование СИ | Нутромеры микрометрические самоцентрирующиеся |
| Обозначение типа СИ | Micron |
| Изготовитель | Qinghai Measuring & Cutting Tools Co., Ltd, КНР |
| Год регистрации | 2023 |
| Срок свидетельства | 30.10.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нутромеры микрометрические самоцентрирующиеся Micron (далее по тексту -нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий.
Принцип действия основан на преобразовании взаимного перемещения измерительных наконечников нутромера в значение измеряемого внутреннего диаметра отверстия. Результат измерений считывается по шкалам стебля и барабана или по цифровому отсчетному устройству.
Нутромеры изготавливаются следующих моделей:
- НМТ - нутромер микрометрический трехточечный, с отсчетом по шкалам стебля и барабана;
- НМТЦ - нутромер микрометрический трехточечный с отсчетом по цифровому отсчетному устройству;
- НМ-С - нутромер микрометрический цанговый, с отсчетом по шкалам стебля и барабана;
- НМ-СЦ - нутромер микрометрический цанговый с отсчетом по цифровому отсчетному устройству.
Нутромеры моделей НМТ и НМТЦ состоят из микрометрической головки и самоцентрирующейся головки с тремя измерительными щупами, расположенными под углом 120 градусов.
Нутромеры моделей НМ-С и НМ-СЦ состоят из микрометрической головки и пружинящих половинок измерительного наконечника (цанги), раздвигающихся с помощью расширительного штифта с доведенной конической формой.
Нутромеры могут комплектоваться удлинителями для увеличения глубины измерений, на которой может быть измерен диаметр.
Настройка нутромеров осуществляется с помощью колец установочных Micron (рег. № 89737-23).
Нутромеры отличаются между собой внешним видом, метрологическими и техническими характеристиками.
Нутромеры поставляются индивидуально или наборами, включающими от двух до четырех штук в зависимости от типоразмеров.
К данному типу средств измерений относятся нутромеры микрометрические торговой марки Micron.
Логотип л! I/О’/ ЛМ/ наносится на паспорт нутромеров типографским методом и на микрометрическую головку нутромеров лазерной маркировкой.
Заводской номер в виде цифрового обозначения наносится на микрометрическую головку или головку с измерительными щупами лазерной маркировкой или в виде наклейки в местах, указанных на рисунках 1 и 6.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид нутромеров указан на рисунках 1 - 8
Общий вид микрометрических головок и цифровых отсчетных устройств указан на рисунке 9.
Пломбирование нутромеров от несанкционированного доступа не предусмотрено.
Место нанесения заводского номера

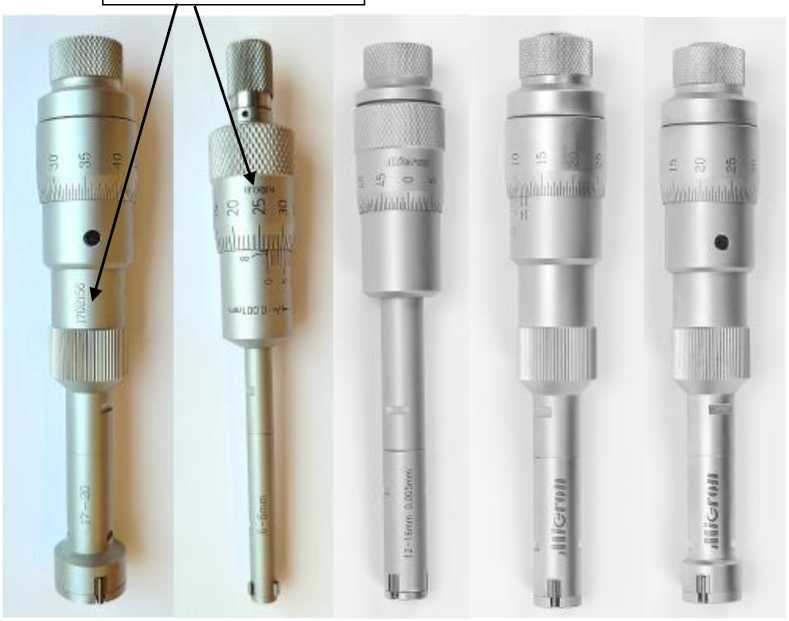

Рисунок 1 - Общий вид нутромеров модели НМТ с указанием места нанесения
заводского номера

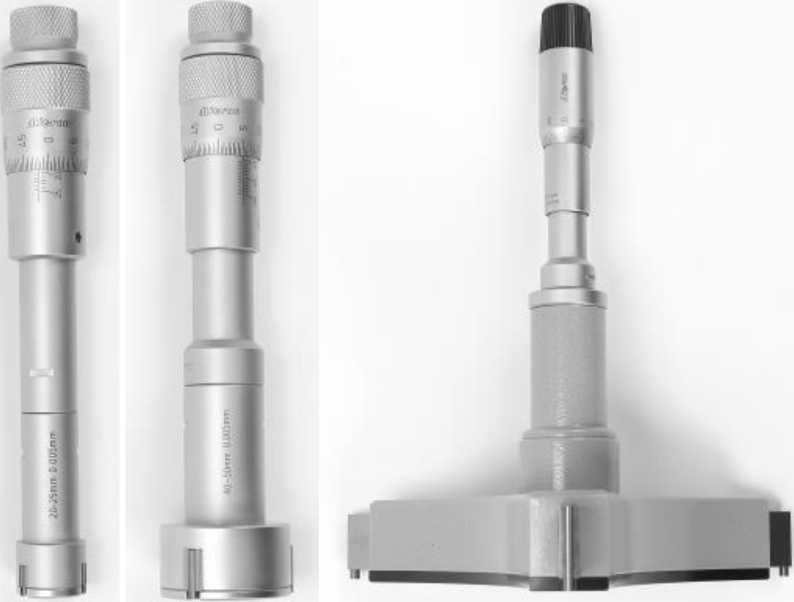

Рисунок 2 - Общий вид нутромеров модели НМТ

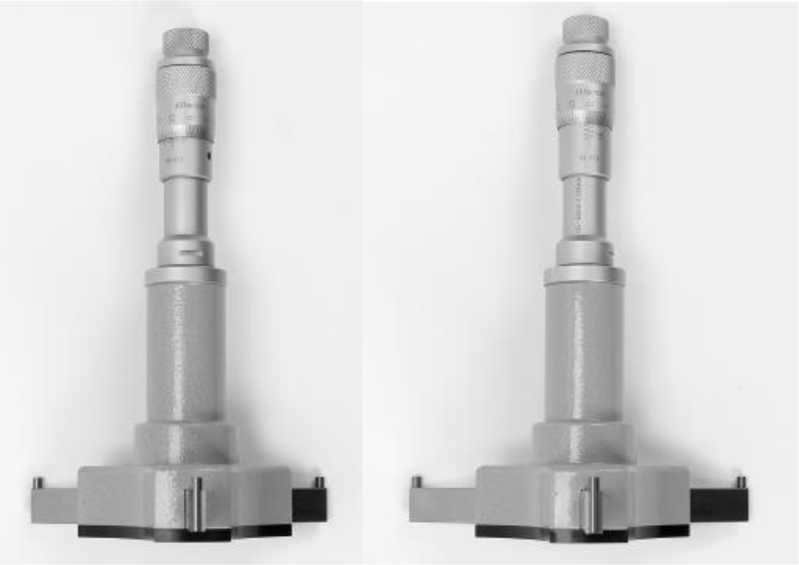

Рисунок 3 - Общий вид нутромеров модели НМТ

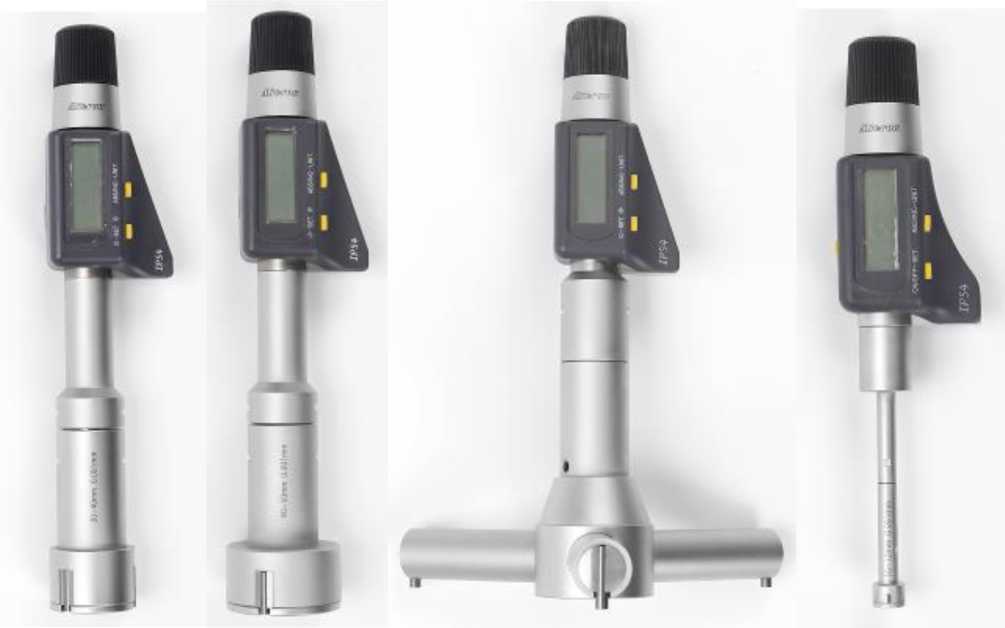

Рисунок 4 - Общий вид нутромеров модели НМТЦ

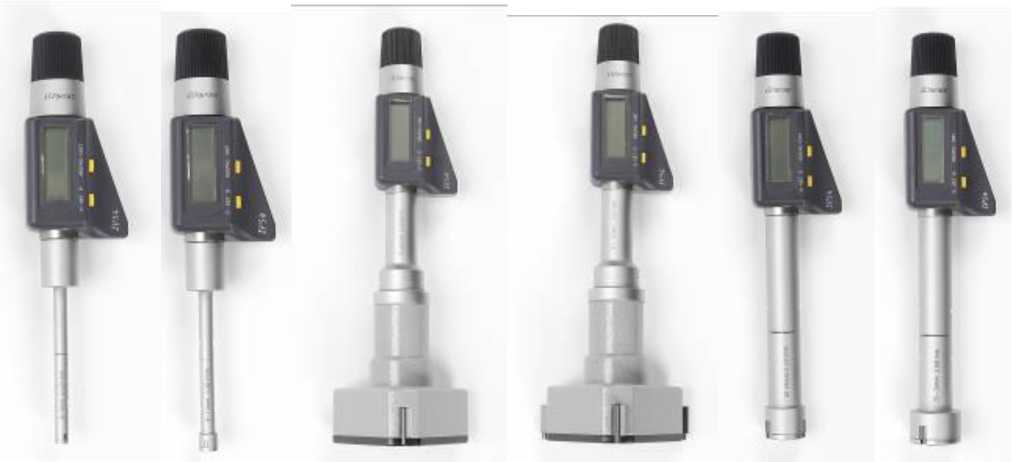

Рисунок 5 - Общий вид нутромеров модели НМТЦ
заводского номера
Место нанесения

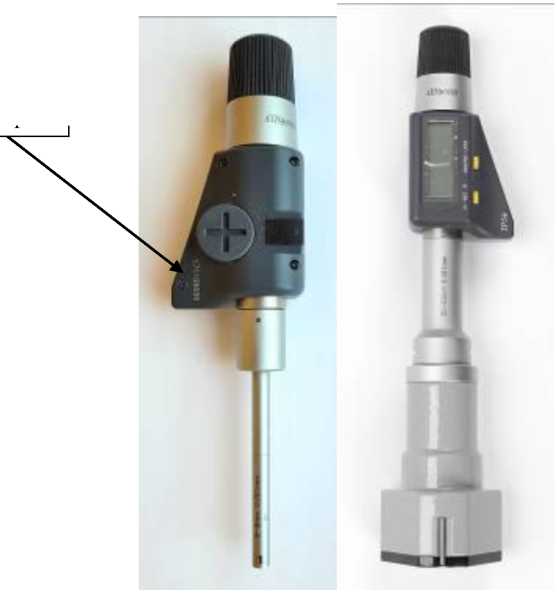

Рисунок 6 - Общий вид нутромеров модели НМТЦ с указанием места нанесения заводского номера

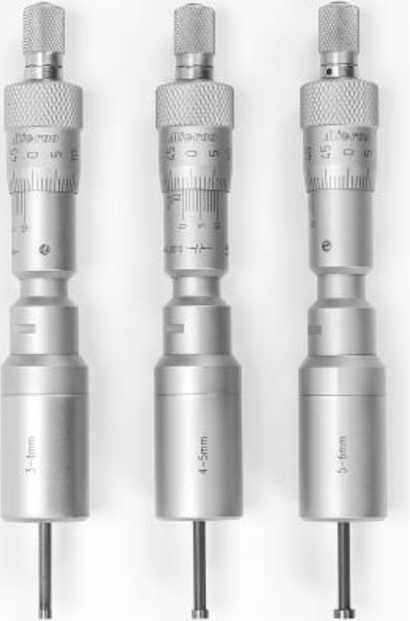

Рисунок 7 - Общий вид нутромеров модели НМ-С

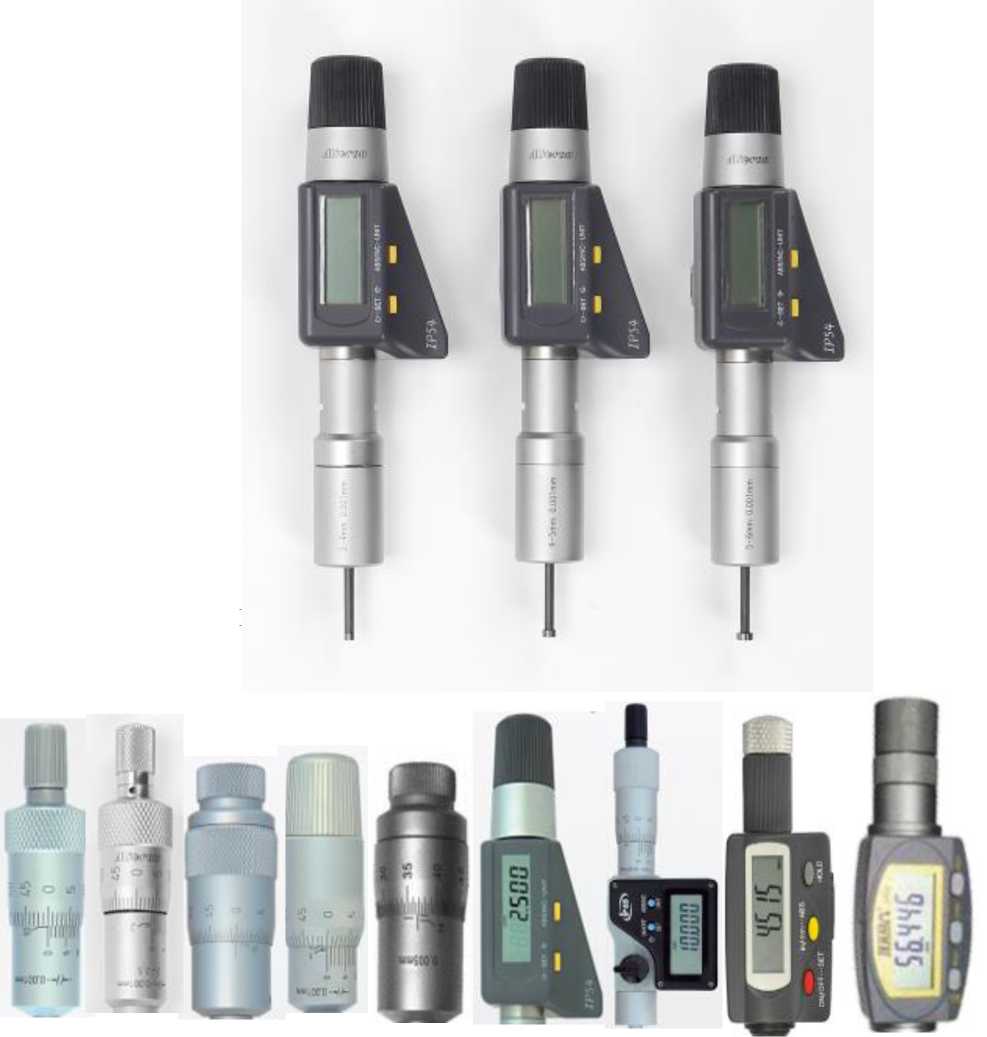

Рисунок 9 - Общий вид микрометрических головок и цифровых отсчетных устройств нутромеров
Таблица 1 - Метрологические характеристики нутромеров
| Модель нутромера | Диапазон измерений, мм | Цена деления (шаг дискретности), мм | Наибольшая глубина измерений, мм, не менее | Пределы допускаемой абсолютной погрешности, мм | |
| без удлинителя | с удлинителем | ||||
| 1 | 2 | 3 | 4 | 5 | 6 |
| НМТ | От 6 до 8 | 0,005 | 50 | 150 | ±0,004 |
| От 6 до 8 | 0,001 | 50 | 150 | ±0,004 | |
| От 8 до 10 | 0,005 | 50 | 150 | ±0,004 | |
| От 8 до 10 | 0,001 | 50 | 150 | ±0,004 | |
| От 10 до 12 | 0,005 | 50 | 150 | ±0,004 | |
| От 10 до 12 | 0,001 | 50 | 150 | ±0,004 | |
| От 11 до 14 | 0,005 | 76 | 176 | ±0,004 | |
| От 12 до 16 | 0,005 | 76 | 176 | ±0,004 | |
| От 14 до 17 | 0,005 | 76 | 176 | ±0,004 | |
| От 16 до 20 | 0,005 | 76 | 176 | ±0,004 | |
| От 17 до 20 | 0,005 | 76 | 176 | ±0,004 | |
| От 20 до 25 | 0,005 | 75 | 225 | ±0,004 | |
| От 25 до 30 | 0,005 | 75 | 225 | ±0,004 | |
| От 30 до 35 | 0,005 | 75 | 225 | ±0,004 | |
| От 30 до 40 | 0,005 | 94 | 244 | ±0,004 | |
| От 35 до 40 | 0,005 | 75 | 225 | ±0,004 | |
| От 40 до 50 | 0,005 | 94 | 244 | ±0,005 | |
| От 50 до 60 | 0,005 | 96 | 246 | ±0,005 | |
| От 50 до 63 | 0,005 | 96 | 246 | ±0,005 | |
| От 60 до 70 | 0,005 | 96 | 246 | ±0,005 | |
| От 62 до 75 | 0,005 | 96 | 246 | ±0,005 | |
| От 70 до 80 | 0,005 | 96 | 246 | ±0,005 | |
| От 75 до 88 | 0,005 | 96 | 246 | ±0,005 | |
| От 80 до 90 | 0,005 | 96 | 246 | ±0,005 | |
| От 87 до 100 | 0,005 | 96 | 246 | ±0,005 | |
| От 90 до 100 | 0,005 | 96 | 246 | ±0,005 | |
| От 100 до 125 | 0,005 | 144 | 294 | ±0,005 | |
| От 125 до 150 | 0,005 | 144 | 294 | ±0,005 | |
| От 150 до 175 | 0,005 | 144 | 294 | ±0,006 | |
| От 175 до 200 | 0,005 | 144 | 294 | ±0,006 | |
| От 200 до 225 | 0,005 | 144 | 294 | ±0,007 | |
| От 225 до 250 | 0,005 | 144 | 294 | ±0,007 | |
| От 250 до 275 | 0,005 | 144 | 294 | ±0,008 | |
| От 275 до 300 | 0,005 | 144 | 294 | ±0,008 | |
Продолжение таблицы 1
| 1 | 2 | 3 | 4 | 5 | 6 |
| НМТЦ | От 6 до 8 | 0,001 | 50 | 150 | ±0,004 |
| От 8 до 10 | 0,001 | 50 | 150 | ±0,004 | |
| От 10 до 12 | 0,001 | 50 | 150 | ±0,004 | |
| От 11 до 14 | 0,001 | 76 | 176 | ±0,004 | |
| От 12 до 16 | 0,001 | 76 | 176 | ±0,004 | |
| От 14 до 17 | 0,001 | 76 | 176 | ±0,004 | |
| От 16 до 20 | 0,001 | 76 | 176 | ±0,004 | |
| От 20 до 25 | 0,001 | 75 | 225 | ±0,004 | |
| От 25 до 30 | 0,001 | 90 | 240 | ±0,004 | |
| От 30 до 35 | 0,001 | 82 | 232 | ±0,004 | |
| От 30 до 40 | 0,001 | 97 | 247 | ±0,004 | |
| От 35 до 40 | 0,001 | 82 | 232 | ±0,004 | |
| От 40 до 50 | 0,001 | 97 | 247 | ±0,005 | |
| От 50 до 60 | 0,001 | 100 | 250 | ±0,005 | |
| От 50 до 63 | 0,001 | 114 | 264 | ±0,005 | |
| От 50 до 70 | 0,001 | 106 | 256 | ±0,005 | |
| От 60 до 70 | 0,001 | 100 | 250 | ±0,005 | |
| От 62 до 75 | 0,001 | 114 | 264 | ±0,005 | |
| От 70 до 80 | 0,001 | 100 | 250 | ±0,005 | |
| От 70 до 100 | 0,001 | 106 | 256 | ±0,005 | |
| От 75 до 88 | 0,001 | 114 | 264 | ±0,005 | |
| От 80 до 90 | 0,001 | 100 | 250 | ±0,005 | |
| От 87 до 100 | 0,001 | 114 | 264 | ±0,005 | |
| От 90 до 100 | 0,001 | 100 | 250 | ±0,005 | |
| От 100 до 125 | 0,001 | 149 | 299 | ±0,005 | |
| От 100 до 150 | 0,001 | 106 | 256 | ±0,005 | |
| От 125 до 150 | 0,001 | 106 | 256 | ±0,005 | |
| От 150 до 175 | 0,001 | 149 | 299 | ±0,006 | |
| От 175 до 200 | 0,001 | 149 | 299 | ±0,006 | |
| От 200 до 225 | 0,001 | 149 | 299 | ±0,007 | |
| От 225 до 250 | 0,001 | 149 | 299 | ±0,007 | |
| От 250 до 275 | 0,001 | 149 | 299 | ±0,008 | |
| От 250 до 300 | 0,001 | 149 | 299 | ±0,008 | |
| От 150 до 250 | 0,001 | 106 | 256 | ±0,007 | |
| От 200 до 300 | 0,001 | 106 | 256 | ±0,007 | |
| НМ-С | От 2,0 до 2,5 | 0,001 | 12 | _ | ±0,004 |
| От 2,5 до 3,0 | 0,001 | 12 | _ | ±0,004 | |
| От 3,0 до 4,0 | 0,001 | 22 | _ | ±0,004 | |
| От 4,0 до 5,0 | 0,001 | 22 | _ | ±0,004 | |
| От 5,0 до 6,0 | 0,001 | 22 | _ | ±0,004 |
Продолжение таблицы 1
| 1 | 2 | 3 | 4 | 5 | 6 |
| НМ-СЦ | От 2,0 до 2,5 | 0,001 | 12 | _ | ±0,004 |
| От 2,5 до 3,0 | 0,001 | 12 | _ | ±0,004 | |
| От 3,0 до 4,0 | 0,001 | 22 | _ | ±0,004 | |
| От 4,0 до 5,0 | 0,001 | 22 | _ | ±0,004 | |
| От 5,0 до 6,0 | 0,001 | 22 | _ | ±0,004 |
Таблица 2 - Габаритные размеры и масса нутромеров
| Модель нутромера | Диапазон измерений, мм | Габаритные размеры (Длина х Ширина х Высота), мм, не более | Масса, кг, не более |
| 1 | 2 | 3 | 4 |
| НМТ | От 6 до 8 | 120x20x20 | 0,20 |
| От 8 до 10 | 120x20x20 | 0,20 | |
| От 10 до 12 | 120x20x20 | 0,20 | |
| От 11 до 14 | 130x25x25 | 0,30 | |
| От 14 до 17 | 130x25x25 | 0,30 | |
| От 12 до 16 | 190x30x45 | 0,35 | |
| От 16 до 20 | 160x25x25 | 0,35 | |
| От 17 до 20 | 130x25x25 | 0,35 | |
| От 20 до 25 | 160x25x25 | 0,40 | |
| От 25 до 30 | 165x30x30 | 0,40 | |
| От 30 до 35 | 140x35x35 | 0,40 | |
| От 30 до 40 | 170x40x40 | 0,60 | |
| От 35 до 40 | 140x40x40 | 0,60 | |
| От 40 до 50 | 175x50x50 | 0,70 | |
| От 50 до 60 | 150x60x60 | 0,70 | |
| От 50 до 63 | 190x63x63 | 0,70 | |
| От 60 до 70 | 150x70x70 | 0,70 | |
| От 62 до 75 | 190x75x75 | 0,70 | |
| От 70 до 80 | 150x80x80 | 0,70 | |
| От 75 до 88 | 190x88x88 | 0,85 | |
| От 80 до 90 | 150x90x90 | 0,85 | |
| От 87 до 100 | 190x100x100 | 0,85 | |
| От 90 до 100 | 150x100x100 | 0,85 | |
| От 100 до 125 | 250x125x125 | 1,20 | |
| От 125 до 150 | 250x150x150 | 1,20 | |
| От 150 до 175 | 250x175x175 | 1,60 | |
| От 175 до 200 | 250x200x200 | 1,70 | |
| От 200 до 225 | 250x225x225 | 2,20 | |
| От 225 до 250 | 250x250x250 | 2,20 | |
| От 250 до 275 | 250x275x275 | 2,30 | |
| От 275 до 300 | 250x300x300 | 2,40 |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 |
| НМТЦ | От 6 до 8 | 170x30x45 | 0,30 |
| От 8 до 10 | 170x30x45 | 0,30 | |
| От 10 до 12 | 170x30x45 | 0,30 | |
| От 11 до 14 | 190x30x45 | 0,40 | |
| От 12 до 16 | 190x30x45 | 0,40 | |
| От 14 до 17 | 190x30x45 | 0,40 | |
| От 16 до 20 | 190x30x45 | 0,40 | |
| От 20 до 25 | 195x30x45 | 0,45 | |
| От 25 до 30 | 195x30x45 | 0,45 | |
| От 30 до 35 | 195x40x45 | 0,60 | |
| От 30 до 40 | 195x40x45 | 0,60 | |
| От 35 до 40 | 195x50x50 | 0,70 | |
| От 40 до 50 | 195x50x50 | 0,70 | |
| От 50 до 60 | 215x63x63 | 0,70 | |
| От 50 до 63 | 215x63x63 | 0,70 | |
| От 50 до 70 | 215x75x75 | 0,70 | |
| От 60 до 70 | 215x75x75 | 0,70 | |
| От 62 до 75 | 215x75x75 | 0,70 | |
| От 70 до 80 | 215x88x88 | 0,80 | |
| От 70 до 100 | 215x100x100 | 0,80 | |
| От 75 до 88 | 215x100x100 | 0,80 | |
| От 80 до 90 | 215x100x100 | 0,90 | |
| От 87 до 100 | 215x100x100 | 0,90 | |
| От 90 до 100 | 280x125x125 | 1,00 | |
| От 100 до 125 | 280x125x125 | 1,20 | |
| От 100 до 150 | 280x150x150 | 1,30 | |
| От 125 до 150 | 280x150x150 | 1,40 | |
| От 150 до 175 | 280x175x175 | 1,70 | |
| От 175 до 200 | 280x200x200 | 1,80 | |
| От 200 до 225 | 280x225x225 | 2,10 | |
| От 225 до 250 | 280x250x250 | 2,20 | |
| От 250 до 275 | 280x275x275 | 2,50 | |
| От 250 до 300 | 280x300x300 | 2,50 | |
| От 150 до 250 | 195x250x250 | 2,50 | |
| От 200 до 300 | 280x300x300 | 3,50 | |
| НМ-С | От 2,0 до 2,5 | 135x20x20 | 0,25 |
| От 2,5 до 3,0 | 135x20x20 | 0,25 | |
| От 3,0 до 4,0 | 140x20x20 | 0,25 | |
| От 4,0 до 5,0 | 140x20x20 | 0,25 | |
| От 5,0 до 6,0 | 140x20x20 | 0,25 |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 |
| НМ-СЦ | От 2,0 до 2,5 | 160х30х45 | 0,40 |
| От 2,5 до 3,0 | 160х30х45 | 0,40 | |
| От 3,0 до 4,0 | 170х30х45 | 0,40 | |
| От 4,0 до 5,0 | 170х30х45 | 0,40 | |
| От 5,0 до 6,0 | 170х30х45 | 0,40 |
Примечание: Длина нутромера указана без учета длины удлинителя
Таблица 3 -Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность, %, не более | От +15 до +25 80 |
наносится на титульный лист паспорта типографским методом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Нутромер микрометрический самоцентрирующийся | Micron | 1 шт. |
| Элемент питания для моделей НМТЦ и НМ-СЦ | - | 1 шт. |
| Ключ | - | 1 шт. |
| Кольцо установочное (по дополнительному заказу) | Micron | 1 шт. |
| Удлинитель (по дополнительному заказу) | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта нутромеров микрометрических самоцентрирующихся Micron.
Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Стандарт предприятия Qinghai Measuring & Cutting Tools Co., Ltd «Нутромеры микрометрические самоцентрирующиеся Micron».
