| Номер в госреестре | 90360-23 |
| Наименование СИ | Расходомеры-счетчики электромагнитные |
| Обозначение типа СИ | Энергия-Э |
| Изготовитель | Общество с ограниченной ответственностью "СЕВЕР-АЛЬЯНС" (ООО "СЕВЕР-АЛЬЯНС"), г. Всеволожск, Ленинградская обл., общество с ограниченной ответственностью "РКС-ЭНЕРГО" (ООО "РКС-ЭНЕРГО"), г. Всеволожск, Ленинградская |
| Год регистрации | 2023 |
| Срок свидетельства | 30.10.2028 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики электромагнитные Энергия-Э предназначены для измерений объемного расхода и/или объема различных жидкостей.
Принцип действия расходомеров-счетчиков электромагнитных Энергия-Э основан на измерении электродвижущей силы, пропорциональной скорости потока, возникающей при протекании жидкости через наведенное системой электромагнитов магнитное поле. Электродвижущая сила воспринимается электродами и преобразуется в значение объемного расхода и объема жидкости.
Конструктивно расходомеры-счетчики электромагнитные Энергия-Э состоят из электромагнитного преобразователя расхода, устанавливаемого в трубопровод с рабочей жидкостью, и измерительного блока, служащего для преобразования сигналов с электромагнитного преобразователя расхода, отображения и хранения данных.
Электромагнитный преобразователь расхода представляет собой отрезок трубы (патрубок) из немагнитного материала. На патрубке расположена система электромагнитов, создающая магнитное поле в потоке. На внутренней поверхности патрубка расположены электроды для контакта с протекающей жидкостью. Внутренняя поверхность патрубка выполнена из электроизолирующего материала. Подсоединение первичного преобразователя к трубопроводу может быть фланцевым, бесфланцевым, резьбовым, муфтовым и штуцерным.
Измерительный блок состоит из корпуса с гермовводами для доступа к клеммам внутри корпуса, которые предназначены для подключения к электромагнитному преобразователю расхода и устройству передачи и обработки информации. Измерительный блок конструктивно может быть расположен как на первичном преобразователе, так и в выносном исполнении. Измерительный блок может быть укомплектован (в зависимости от заказа): жидкокристаллическим индикатором, клавиатурой, токовыми, частотными, импульсными, релейными выходами, интерфейсами связи RS232, RS485, HART, USB, Profibus DP, PA а также различным количеством каналов вывода результатов измерений и другой информации.
Маркировка расходомеров-счетчиков электромагнитных Энергия-Э наносится фотохимическим способом или гравировкой на шильдике, который находится корпусе и содержит: обозначение - Энергия-Э; фирменный знак предприятия-изготовителя, заводской номер в цифровом формате, год изготовления, знак утверждения типа. Знак поверки на расходомеры-счетчики электромагнитные Энергия-Э не наносится.

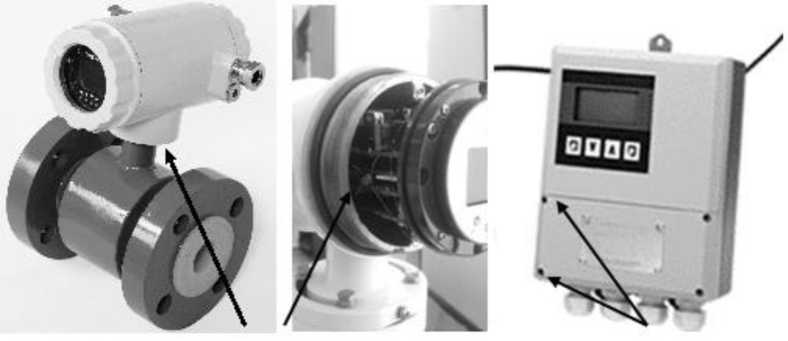

Пломбирование расходомеров-счетчиков электромагнитных Энергия-Э осуществляется с помощью проволоки и свинцовой пломбы или специализированных наклеек. Схема пломбирования расходомеров-счетчиков электромагнитных Энергия-Э приведена на рисунке 2.

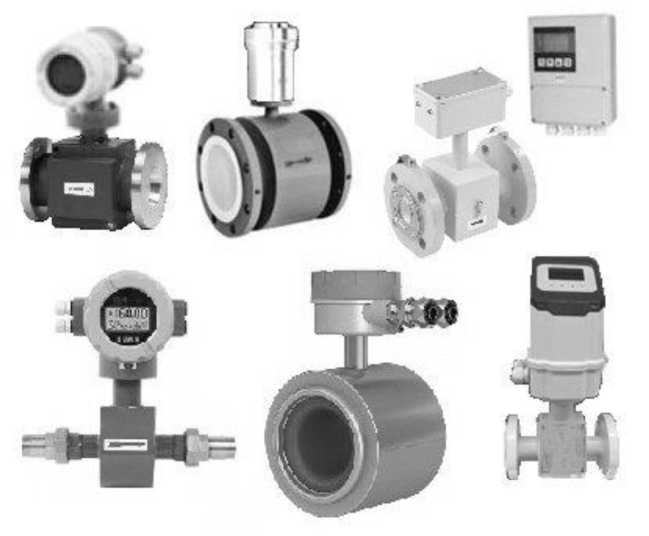

Общий вид расходомеров-счетчиков электромагнитных Энергия-Э приведен на рисунке 1.
Рисунок 1 - Общий вид расходомеров-счетчиков электромагнитных Энергия-Э
Рисунок 2 - Схема пломбирования расходомеров-счетчиков электромагнитных Энергия-Э

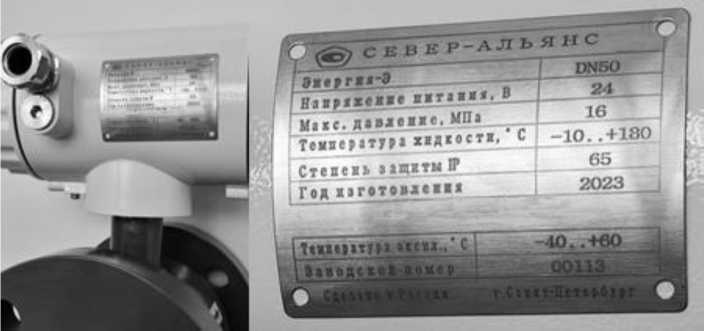

Рисунок 3 - Место нанесения знака утверждения типа (пример общего вида) маркировочной таблички)
Программное обеспечение расходомеров-счетчиков электромагнитных Энергия-Э является встроенным.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомеров-счетчиков электромагнитных Энергия-Э предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.
Идентификационные данные программного обеспечения расходомеров-счетчиков электромагнитных Энергия-Э приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | Энергия-Э |
| Номер версии (идентификационный номер) ПО | 01.07.ХХ* |
| Цифровой идентификатор ПО | - |
| *-где ХХ - цифра от 07 до 99, обозначающая метрологически незначимую часть ПО. | |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных
изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Предусмотрено механическое опломбирование расходомеров-счетчиков электромагнитных Энергия-Э.
Нормирование метрологических характеристик расходомеров-счетчиков
электромагнитных Энергия-Э проведено с учетом ПО.
расходомеров-счетчиков
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальный диаметр, DN | от 2,5 до 2000 |
| Диапазон измерений объемного расхода, м3/ч | от 0,0025 до 162000 |
| Пределы допускаемой относительной погрешности расходомеров при измерении объемного расхода, объема жидкости, 5v, % | Класс А1 - ±0,15, в диапазоне расходов от 0,05-Qb^ до Qнаиб Класс А - ± 0,2 , в диапазоне расходов от 0,05^наиб до Онаиб |
| Класс В - ± 0,3, в диапазоне расходов от 0,035^наиб до Онаиб | |
| Класс С: - ± 0,5, в диапазоне расходов от 0,05 • Онаю до Онаиб; - ± 1,0, в диапазоне расходов от 0,02^наиб до 0,05^наиб; - ± 2,0, в диапазоне расходов от 0,007^наиб до 0,02 ^наиб; | |
| Класс Е: - ± 1,0, в диапазоне расходов от 0,02^наиб до Q^^; - ± 2,0, в диапазоне расходов от 0,01-9наиб до 0,02 ^наиб; - ± 5,0, в диапазоне расходов от 0,0015^наиб до 0,01 ^наиб; |
Примечания:
1. Классы точности расходомеров определены в соответствии с ТУ. Обозначение класса расходомера указано в паспорте.
2. Исполнения классов точности А, А1, В имеют номинальный диаметр от DN2,5 до DN300 включительно
3. Динамический диапазон измерений расходомеров может быть ограничен в соответствии с условиями эксплуатации.
| Наименование характеристики | Значение |
| Давление измеряемой среды, МПа, не более | 32 |
| Температура рабочей жидкости, °С | от -45 до +180 |
| Минимальная удельная электропроводность рабочей жидкости, мкСм/см | 5 |
| Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от -45 до +65 от 30 до 100 от 84 до 107 |
| Степень защиты оболочки по ГОСТ 14254 | IP65, IP67, IP68 |
| Среднее время наработки до отказа, ч, не менее | 75 000 |
| Средний срок службы, лет, не менее | 15 |
наносится типографским способом на титульный лист руководства по эксплуатации и паспорта типографским способом и на электронный блок расходомера методом наклейки.
Таблица 4 - Комплектность расходомеров
| Наименование | Обозначение | Количество , шт | Примечание |
| Расходомер-счетчик электромагнитный | Энергия-Э | 1 шт. | Согласно выбранной комплектации |
| Паспорт | РКЦП.407200.002 ПС | 1 экз. | - |
| Руководство по эксплуатации | РКЦП.407200.002 РЭ | 1 экэ. | - |
приведены в разделе «Методика измерений» руководства по эксплуатации РКЦП.407200.002 РЭ «Расходомеры-счетчики электромагнитные Энергия-Э».
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356;
ГОСТ 14254-15 «Степени защиты, обеспечиваемые оболочками (Код IP)»;
РКЦП.407200.002ТУ «Расходомеры-счетчики электромагнитные Энергия-Э.
Технические условия».
| Зарегистрировано поверок | 147 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
