Рулетки измерительные Обозначение отсутствует, 90362-23

Назначение

Рулетки измерительные (далее - рулетки) предназначены для измерений линейных размеров объектов.

Описание

Принцип измерений основан на прямых измерениях линейных размеров непосредственным сравнением с измерительной шкалой рулетки.

Рулетки представляют собой металлическую ленту с нанесенной измерительной шкалой, с миллиметровыми, сантиметровыми и метровыми интервалами, помещенную в закрытый корпус с механизмом наматывания ленты.

Рулетки выпускаются в различных модификациях (структура условного обозначения представлена в таблице 1), которые отличаются номинальной длиной, исполнением и видом вытяжного конца ленты.

1   2   3   4

Таблица 1 - Структура условного обозначения

Продолжение таблицы 1

*

**

***

****

Указывается целое число метров;

Для рулеток длиной 2, 3, 5, 7,5 и 10 м;

Для рулеток длиной 5, 10, 20, 30 и 50 м;

Для рулеток длиной 10, 20, 30 и 50 м.

Измерительные ленты с вытяжным концом Д и ДМ изготавливают желобчатыми, а с вытяжным концом К, К1, КД, К1Д - плоскими. На желобчатую ленту шкала наносится с двух сторон. На плоскую - с одной

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносят на обратной стороне ленты не далее 0,5 м от края ленты или на корпусе рулетки.

Нанесение знака поверки на средство измерений не предусмотрено.

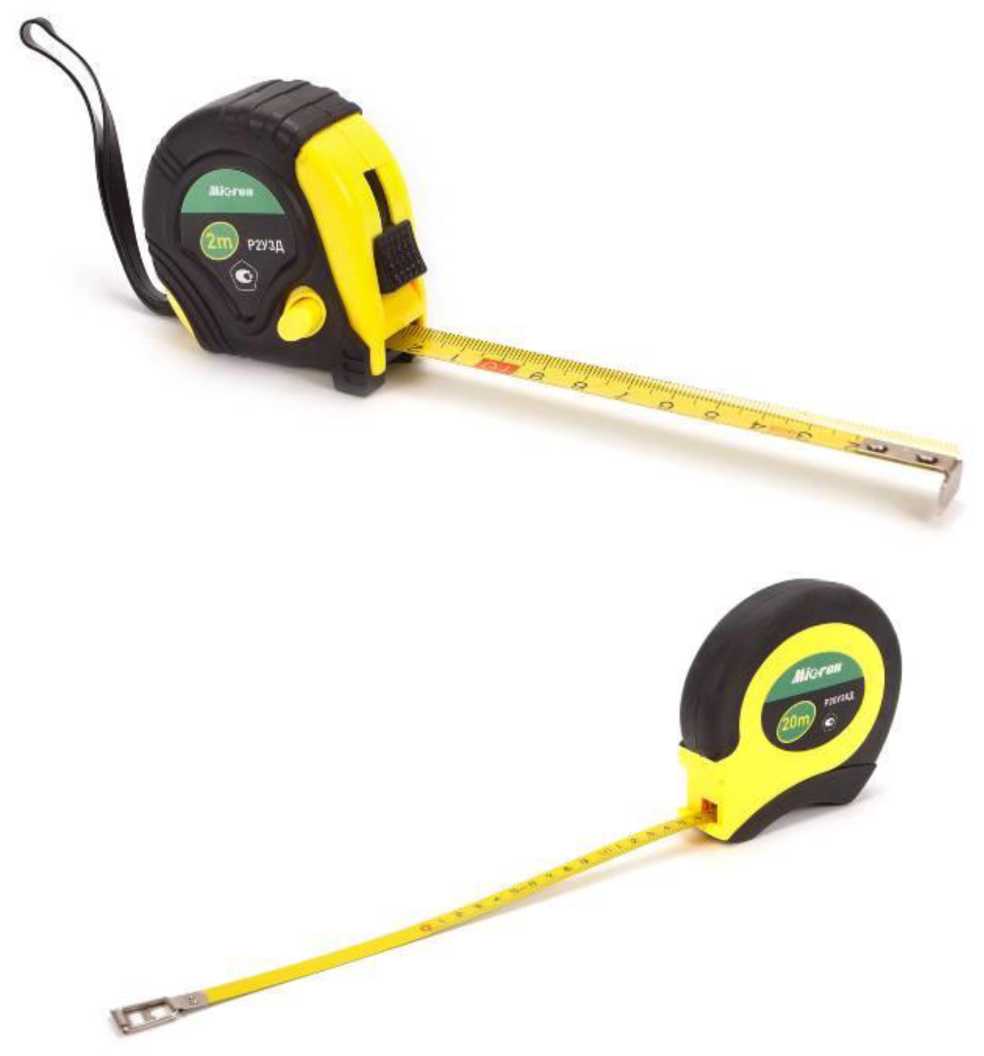

Рулетки выпускаются под товарным знаком АИогон, который вместе с модификацией наносится на корпус рулетки в виде наклейки. Общий вид рулеток измерительных представлен на рисунке 1.

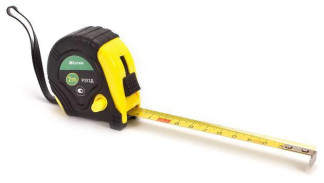

Рисунок 1 - Общий вид рулеток измерительных

Виды вытяжных концов ленты рулеток представлены на рисунке 2.

а) л т> г-

ОО 1Л м

ГГ

б)

г)                                     д)                                     е)

Рисунок 2 - Виды вытяжных концов ленты: а) с держателем (символ «Д» в условном обозначении); б) с держателем магнитным (символ «ДМ» в условном обозначении); в) с кольцом и началом шкалы, совпадающим с внутренней границей крайней части кольца (символ «К1» в условном обозначении); г) с кольцом и началом шкалы с отступом от края ленты (символ «К» в условном обозначении); д) с отгибающийся держатель с началом шкалы, совпадающим с внутренней границей крайней части кольца (символ «К1Д» в условном обозначении); е) с отгибающимся держателем и началом шкалы с отступом от края ленты

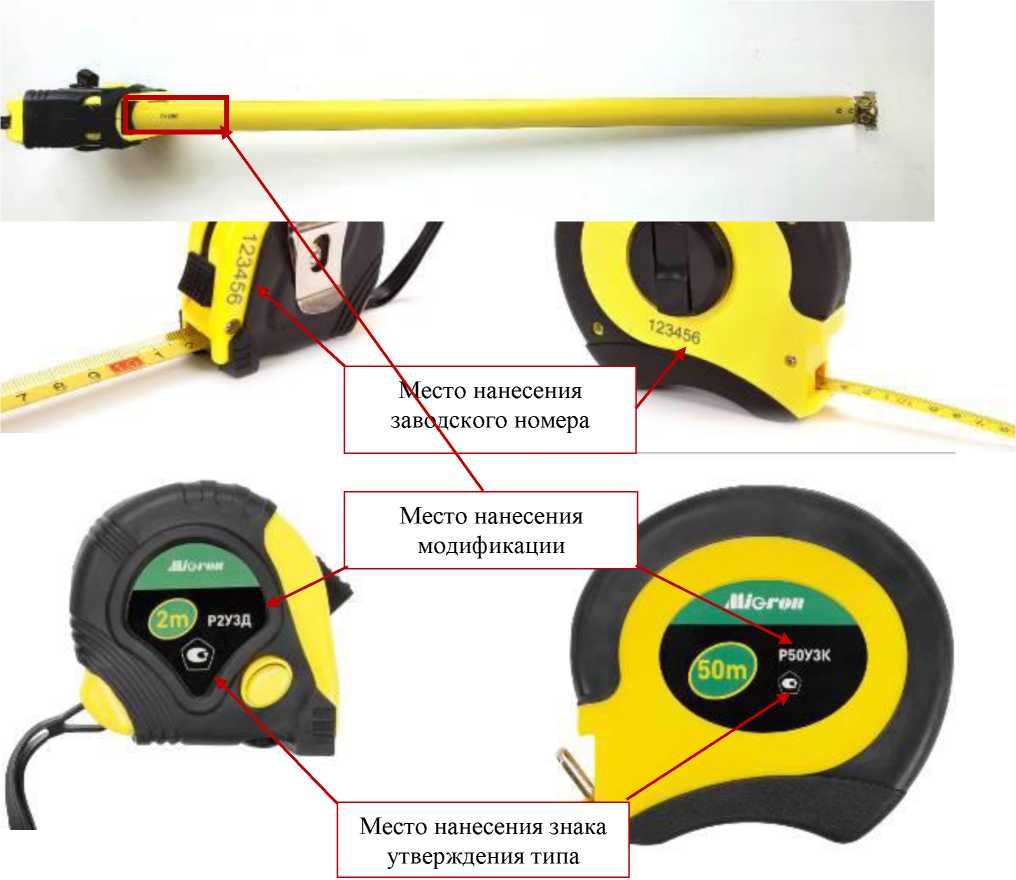

Варианты нанесения заводского номера, знака утверждения типа и модификации представлены на рисунке 3.

Пломбирование рулеток не предусмотрено.

есто нанесения

заводского номера

Место нанесения модификации

Место нанесения знака утверждения типа

Р50УЗК

Рисунок 3 - Варианты нанесения заводского номера, знака утверждения типа и модификации

Технические характеристики

Таблица 2 - Основные метрологические характеристики

*- при рабочем усилии натяжении ленты при измерениях:

- (100±10) Н для рулеток длиной 10 м и более;

- (10±1) Н для рулеток длиной от 1 до 10 м;

- для рулеток с желобчатой лентой - без натяжения.

** - L - число полных и неполных метров в отрезке.

Технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским методом и на корпус рулетки посредством наклейки (Рисунок 3).

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» документа «Рулетки измерительные. Паспорт».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Техническая документация NINGBO JF TOOLS INDUSTRIAL CO., LTD.
