| Номер в госреестре | 90368-23 |
| Наименование СИ | Источники постоянного и переменного тока |
| Обозначение типа СИ | IT7800 |
| Изготовитель | ITECH ELECTRONIC CO., LTD., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 01.11.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники постоянного и переменного тока IT7800 (далее - источники) предназначены для воспроизведений/измерений силы, напряжения, электрической мощности постоянного и переменного тока, частоты переменного тока.
Принцип действия источников основан на преобразовании напряжения питания переменного тока в стабилизированные силу и напряжение постоянного и переменного тока. Полученные напряжение и сила постоянного и переменного тока измеряются и отображаются на дисплее.
Конструктивно источники выполнены в металлическом корпусе настольного исполнения. Индикация режимов работы, установленных значений напряжения и силы постоянного и переменного тока осуществляется с помощью дисплея. Установка выходных параметров и управление режимами работы осуществляются с помощью функциональных клавиш и поворотного переключателя, расположенных на лицевой панели. На задней панели источников расположены аналоговые и цифровые интерфейсы связи, разъем для подключения к сети питания.
Источники выпускаются в следующих модификациях, отличающихся максимальными значениями воспроизведений/измерений силы, напряжения постоянного и переменного тока и выходной электрической мощности: IT7803-350-30U, IT7803J-350-30U, IT7805-350-30U, IT7806-350-90, IT7809-350-90, IT7812-350-90, IT7815-350-90.
Опционально модификации IT7815-350-90 имеют возможность параллельного включения между собой, тем самым увеличивая значение выходной электрической мощности постоянного и переменного тока. Максимальное количество модификаций IT7815-350-90, которое может быть коммутировано по схеме параллельного включения: 11 шт.
Серийный номер наносится на заднюю панель на маркировочную наклейку в виде цифрового кода.

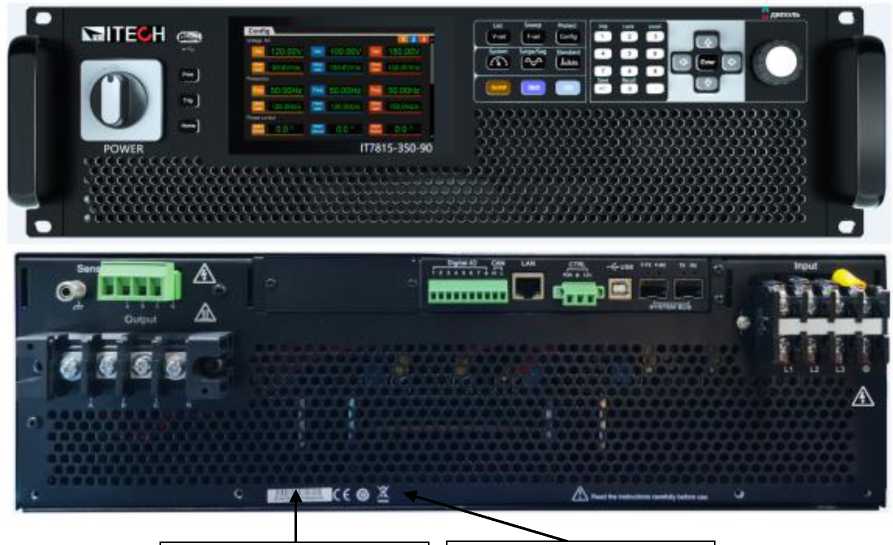

Общий вид источников с указанием места нанесения серийного номера и места нанесения знака утверждения типа представлен на рисунке 1. Нанесение знака поверки на источники не предусмотрено. Пломбирование мест настройки (регулировки) источников не предусмотрено.

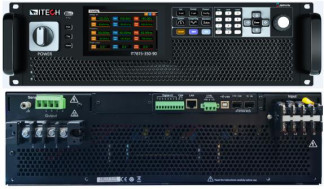

Место нанесения Место знака
серийного номера утверждения типа
Рисунок 1 - Общий вид источников с указанием места нанесения серийного номера и места нанесения знака утверждения типа
Программное обеспечение (далее - ПО) источников состоит из встроенного и внешнего ПО.
Встроенное ПО подразделяется на метрологически значимую и метрологически незначимую части, служит для управления режимами работы источников, выбора встроенных измерительных и вспомогательных функций.
Метрологические характеристики источников нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Внешнее ПО представляет из себя встроенный Web-сервер для мониторинга и управления источниками через веб-браузер персонального компьютера (далее - ПК) и не является метрологически значимым. Использование внешнего ПО осуществляется соединением источников к ПК через интерфейс связи LAN.
Идентификационные данные метрологически значимого встроенного ПО источников приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | 00.xx.xx |
| Цифровой идентификатор ПО | - |
| Примечание - хх.хх - номер версии метрологически незначимой части встроенного ПО, «х» может принимать целые значения в диапазоне от 0 до 9. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для исполнений | ||||||
| IT7803-350-30U | IT7803J-350-30U | IT7805-350-30U | IT7806-350-90 | IT7809-350-90 | IT7812- 350-90 | IT7815-350-90 | |
| Диапазон воспроизведений/измерений электрической мощности постоянного и переменного тока (фазной/суммарной по трем фазам) при частоте от 40 до 70 Гц, кВ^А (кВт) | от 0 до 3 | от 0 до 3 | от 0 до 5 | от 0 до 2/ от 0 до 6 | от 0 до 3/ от 0 до 9 | от 0 до 4/ от 0 до 12 | от 0 до 5/ от 0 до 15 |
| Пределы допускаемой абсолютной погрешности воспроизведений/измерений электрической мощности постоянного и переменного тока при частоте от 40 до 70 Гц, кВ^А (кВт) | ±(0,004-P + 0,004^ P д) | ||||||
| Диапазон воспроизведений/измерений напряжения переменного тока при частоте от 0,016 до 2,400 кГц, В | от 0 до 350 | ||||||
| Пределы допускаемой абсолютной погрешности воспроизведений/измерений напряжения переменного тока, В: - при частоте от 0,016 до 0,500 кГц включ. - при частоте св. 0,5 до 2,4 кГц включ. | ±(0,001-U + 0,35) ±(0,001-U + 1,68) | ||||||
| Диапазон воспроизведений/измерений напряжения постоянного тока, В | от -495 до +495 | ||||||
| Пределы допускаемой абсолютной погрешности воспроизведений/измерений напряжения постоянного тока, В | ±(0,001-U + 0,99) | ||||||
| Диапазон воспроизведений/измерений силы переменного тока при частоте от 40 до 70 Гц, А | от 0 до 30 | от 0 до 90 | |||||
| Пределы допускаемой абсолютной погрешности воспроизведений/измерений силы переменного тока при частоте от 40 до 70 Гц, А | ±(0,001-1 + 0,06) | ±(0,001-1+0,18) | |||||
| Диапазон воспроизведений/измерений силы постоянного тока, А | от -30 до +30 | от -90 до +90 | |||||
| Наименование характеристики | Значение для исполнений | |
| IT7803- IT7803J- IT7805- 350-30U 350-30U 350-30U | IT7806- IT7809- IT7812- IT7815-350-90 350-90 350-90 350-90 | |
| Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А | ±(0,003-1 + 0,18) | ±(0,003-1 + 0,54) |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А | ±(0,001-1 + 0,12) | ±(0,001-1 + 0,36) |
| Диапазон воспроизведений/измерений частоты выходного напряжения переменного тока, кГц | от 0,016 до 2,400 | |
| Пределы допускаемой относительной погрешности воспроизведений/измерений частоты выходного напряжения переменного тока, %: - при частоте от 0,016 до 0,500 кГц включ. - при частоте св. 0,5 до 2,4 кГц включ. | ±0,01 ±0,1 | |
| Суммарный коэффициент гармонических составляющих выходного напряжения переменного тока, %, не более | 0,5 | |
| Нестабильность выходного напряжения переменного тока при изменении напряжения питания на ±10 % от номинального, В | ±0,175 | |
| Нестабильность выходного напряжения постоянного тока при изменении напряжения питания на ±10 % от номинального, В | ±0,495 | |
| Нестабильность выходного напряжения переменного тока при изменении тока на нагрузке от 1макс до 0,1-!макс, В | ±(0,0005^ U + 0,175) | |
| Нестабильность выходного напряжения постоянного тока при изменении тока на нагрузке от 1макс до 0,1-!макс, В | ±(0,0005^ U + 0,495) | |
Примечания:
P- воспроизводимое/измеренное значение электрической мощности постоянного/переменного тока, кВ^А (кВт);
Pд - диапазон воспроизведений/измерений электрической мощности постоянного/переменного тока, кВ^А (кВт);
U - воспроизводимое/измеренное значение напряжения постоянного/переменного тока, В;
I - воспроизводимое/измеренное значение силы постоянного/переменного тока, А;
Iмакс - максимальное значения силы постоянного/переменного тока на нагрузке.
| Наименование характеристики | Значение |
| Параметры электрического питания: - номинальное напряжение переменного тока, В - номинальная частота переменного тока, Гц | 380 50 |
| Потребляемая мощность, В^А, не более | 17000 |
| Габаритные размеры (высотахдлинахширина), мм, не более | 160x845x485 |
| Масса, кг, не более | 43 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % | от 0 до +50 до 80 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус источников любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Источник постоянного и переменного тока IT7800 | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 4 «Управление и применение» руководства по эксплуатации.
«Источники постоянного и переменного тока IT7800. Стандарт предприятия» ITECH ELECTRONIC CO., LTD., Китай;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказа Росстандарта от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».
