Полуприцеп-цистерна TANSAN, 90369-23

Полуприцеп-цистерна TANSAN (далее - ППЦ или цистерна), является транспортной мерой полной вместимости, предназначенной для измерений объема, транспортировки и временного хранения нефтепродуктов.
Карточка СИ
Номер в госреестре 90369-23
Наименование СИ Полуприцеп-цистерна
Обозначение типа СИ TANSAN
Изготовитель TANSAN KAZAN, INS. TUR. SAN. TIC.I.TD. STI (ТУРЦИЯ)
Год регистрации 2023
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Полуприцеп-цистерна TANSAN (далее - ППЦ или цистерна), является транспортной мерой полной вместимости, предназначенной для измерений объема, транспортировки и временного хранения нефтепродуктов.

Описание

Принцип действия ППЦ основан на заполнении её нефтепродуктом до уровня налива, соответствующего объему нефтепродукта.

Полуприцеп-цистерна TANSAN представляет собой сварную емкость цилиндрической формы переменного сечения, состоящей из обечайки и двух эллиптических днищ, ограничивающих емкость с торцов, а также герметичных перегородок, разделяющих емкость на четыре изолированные секции. Для гашения гидравлических ударов во время движения, внутри секций цистерны установлены волнорезы.

В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.

Идентификационный номер, состоящий из арабских цифр и букв латинского алфавита, нанесен ударным методом на маркировочную табличку.

К полуприцеп-цистерне TANSAN относится цистерна с идентификационным номером NP9MB111XH3178011.

Маркировочная табличка с идентификационным номером представлена на рисунке 1.

Общий вид полуприцеп-цистерны TANSAN приведен на рисунке 2.

Конструкцией ППЦ предусмотрено место нанесение знака поверки ударным способом на алюминиевой клепке, фиксирующей указатель уровня налива на горловине, исключающей возможность его перемещения. Схема пломбировки от несанкционированного изменения

положения указателя

знака поверки

уровня налива, место нанесения представлены на рисунке 3.

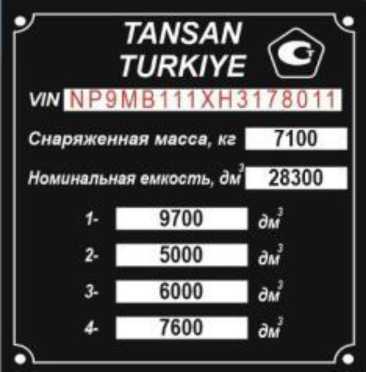

Рисунок 1 - □ Маркировочная табличка с идентификационным номером полуприцеп-цистерны TANSAN

Место установки маркировочной таблички с указанием идентификационного номера

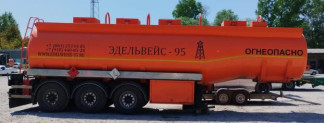

Рисунок 2 - □ Общий вид полуприцеп-цистерны TANSAN с идентификационным номером NP9MB111XH3178011

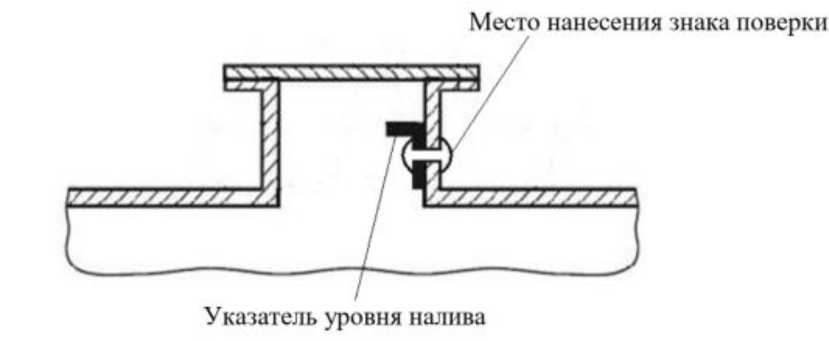

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, место нанесения знака поверки

Технические характеристики

Основные метрологические и технические характеристики стенда, включая показатели точности, представлены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, дм3

28 300

Количество секций, шт.

4

Номинальная вместимость секции, дм3 1 секция

9700

2 секция

5000

3 секция

6000

4 секция

7600

Пределы допускаемой относительной погрешности определения вместимости, %

±0,4

Технические характеристики

Наименование характеристики

Значение

Снаряженная масса, кг, не более

7100

Габаритные размеры, мм, не более

-длина

9600

-ширина

2500

-высота

3500

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом типографской печати и на маркировочную табличку, закрепленную на боковой стенке ППЦ, фотохимическим методом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Полуприцеп-цистерна

идентификационный

TANSAN

1 шт.

NP9MB111XH3178011

Руководство по эксплуатации

-

1 к-т.

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации «Полуприцеп-цистерна TANSAN».

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 06.12.2024
