Цилиндры мерные первого класса точности Обозначение отсутствует, 90371-23

90371-23
Цилиндры мерные первого класса точности (далее - цилиндры) предназначены для измерений объёма жидкости при проведении лабораторных исследований.
Карточка СИ
Номер в госреестре 90371-23
Наименование СИ Цилиндры мерные первого класса точности
Обозначение типа СИ Обозначение отсутствует
Изготовитель Общество с ограниченной ответственностью "МиниМедПром" (ООО "МиниМедПром"), Брянская область, г. Дятьково
Год регистрации 2023
Срок свидетельства 01.11.2028
МПИ (интервал между поверками) Первичная поверка до ввода в эксплуатацию
Описание типа скачать
Методика поверки скачать

Назначение

Цилиндры мерные первого класса точности (далее - цилиндры) предназначены для измерений объёма жидкости при проведении лабораторных исследований.

Описание

Цилиндры представляют собой градуированные стеклянные сосуды цилиндрической формы с носиком или конусной горловиной под пробку и стеклянным или пластмассовым основанием. Числовые обозначения шкалы цилиндров нанесены над соответствующими отметками с правой стороны шкалы снизу вверх. Число, равное номинальной вместимости, указано сверху.

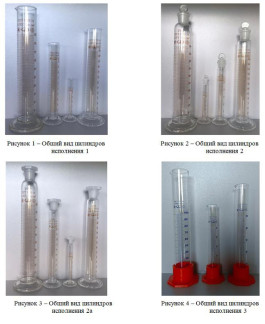

К данному типу цилиндров относится четыре исполнения:

исполнение 1 - c носиком и стеклянным основанием;

исполнение 2 - с пришлифованной пробкой и стеклянным основанием;

исполнение 2а - с пластмассовой пробкой и стеклянным основанием;

исполнение 3 - с носиком и пластмассовым основанием.

Принцип действия цилиндров основан на измерении определенного объема жидкости, содержащегося в цилиндре, при наполнении его до отметки шкалы, соответствующей необходимой вместимости.

Знак поверки наносится на боковую поверхность цилиндра методом трафаретной печати с последующим вжиганием краски.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на боковую поверхность цилиндра методом лазерной гравировки и имеет цифровое обозначение по системе нумерации изготовителя.

Рисунок 5

- Обший вид цилиндра мерного первого класса точности с указанием мест нанесения знака утверждения типа и знака поверки

•ОСТ

•«■с JMM

25

место нанесения знака утверждения типа

место нанесения знака поверки

Рисунок 6 - Обший вид цилиндра мерного первого класса нанесения заводского номера

точности с указанием места

место нанесения заводского номера

Пломбирование цилиндров не предусмотрено.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Вместимость цилиндров исполнений 1, 2, 2а, см3

10

25

50

100

250

500

1000

2000

Вместимость цилиндров исполнения 3, см3

-

25

50

100

250

-

-

-

Цена наименьшего деления, з

см3

0,2

0,5

1,0

1,0

2,0

5,0

10,0

20,0

Объём, соответствующий нижней отметке, см3

1,0

3,0

5,0

10,0

20,0

50,0

100,0

200,0

Пределы допускаемой абсолютной погрешности при 20°С, см3

±0,10

±0,25

±0,25

±0,50

±1,25

±2,50

±5,00

±10,00

Технические характеристики

Наименование характеристики

Значение

Вместимость цилиндров, см3

10

25

50

100

250

500

1000

2000

Диаметр основания, не менее, мм

40

45

50

60

70

90

115

140

Высота цилиндра, не более, мм

140

170

200

260

335

390

470

570

Знак утверждения типа

наносится на боковую поверхность цилиндра методом трафаретной печати с последующим вжиганием краски и на этикетку в правом верхнем углу типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Цилиндр мерный первого класса точности

исполнение 1, или исполнение 2, или исполнение 2а, или исполнение 3

количество по требованию заказчика

Этикетка

МИДП.725234.001. ЭТ

1 экз.

Коробка упаковочная

-

1 шт.

Сведения о методах измерений

приведены в разделе 1 «Назначение» этикетки МИДП.725234.001. ЭТ.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;

ГОСТ 1770-74 Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия.

Зарегистрировано поверок 5305
Поверителей 2
Актуальность данных 06.11.2024
