Источники питания постоянного тока программируемые VERDO PP (далее -источники) предназначены для воспроизведений/измерений напряжения и силы постоянного тока.
Источники питания постоянного тока программируемые VERDO PP (далее -источники) предназначены для воспроизведений/измерений напряжения и силы постоянного тока.
| Номер в госреестре | 90374-23 |
| Наименование СИ | Источники питания постоянного тока программируемые |
| Обозначение типа СИ | VERDO PP |
| Изготовитель | Fujian Lilliput Optoelectronics Technology Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 01.11.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока программируемые VERDO PP (далее -источники) предназначены для воспроизведений/измерений напряжения и силы постоянного тока.
По принципу действия источники относятся к программируемым импульсным источникам питания. Принцип формирования постоянного напряжения построен на высокочастотном преобразователе. Установка выходных параметров осуществляется с помощью функциональных кнопок и поворотного регулятора, расположенных на лицевой панели источников.
Конструктивно источники выполнены в металлических корпусах настольного исполнения, предназначенных для эксплуатации в промышленных и лабораторных условиях.
Источники выпускаются в сериях VERDO PP1100 и VERDO PP1700. Источники серии VERDO PP1100 выпускаются в модификациях VERDO PP1101, VERDO PP1102, VERDO PP1103, VERDO PP1104, VERDO PP1105, VERDO PP1106, отличающихся метрологическими и техническими характеристиками. Источники серии VERDO PP1700 выпускаются в модификациях VERDO PP1701, VERDO PP1702, VERDO PP1703, VERDO PP1704, VERDO PP1705, VERDO PP1706, VERDO PP1707, VERDO PP1708, VERDO PP1709, VERDO PP1710, VERDO PP1711, VERDO PP1712, VERDO PP1713, VERDO PP1714, отличающихся метрологическими и техническими характеристиками.
Источники серии VERDO PP1100 оснащены цифровыми измерителями напряжения и силы тока, позволяющими измерять одновременно оба параметра. Конструкция источников серии VERDO PP1100 обеспечивает защиту от перегрузок и короткого замыкания на выходе.
Источники серии VERDO PP1700 имеют стандартные режимы работы: CV (постоянное напряжение), CC (постоянный ток), CP (постоянная мощность); пользовательские режимы работы: задаваемые пользователем пошаговые изменения напряжения или тока.
На передней панели источников серии VERDO PP1100 расположены: выходные разъемы, дисплей для отображения значений напряжения и силы тока на выходе, кнопка включения/выключения выхода, функциональные кнопки, вращающийся регулятор для установки выходных параметров, USB разъем для питания мобильных устройств напряжением 5 В.
На передней панели источников серии VERDO PP1700 расположены: кнопка включения питания, дисплей для отображения значений напряжения, силы тока, мощности, режимов работы, а также функциональные кнопки для программирования работы источника, вращающийся регулятор для установки выходных параметров.
На задней панели источников серии VERDO PP1100 расположены: USB интерфейс дистанционного управления, разъем для подключения к сети питания, кнопка включения питания, вентилятор охлаждения.
На задней панели источников серии VERDO PP1700 расположены: разъем сетевого питания, выходные терминалы, разъемы для подключения проводов схемы компенсации падения напряжения на удаленной нагрузке, интерфейсы дистанционного управления CAN и RS485, разъем для подключения к сети питания, контактная группа интерфейсов «сухой контакт» и компенсации сопротивления проводов нагрузки, вентиляторы охлаждения.
Серийный номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового или буквенно-цифрового кода.

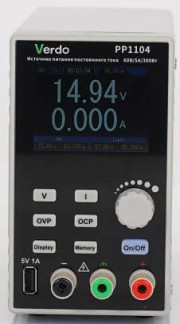

Общий вид источников серии VERDO PP1100 с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Общий вид источников серии VERDO PP1700 с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 2. Нанесение знака поверки на источники не предусмотрено. Пломбирование мест настройки (регулировки) источников не предусмотрено.
Verdo
PP1104
Источник ПМПИШВ —OBI ■■■го ток» СОЯГ!А«']ОМт
Место нанесения знака утверждения типа
Место нанесения серийного номера
Рисунок 1 - Общий вид источников серии VERDO PP1100 с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Место нанесения знака утверждения типа
Место нанесения серийного номера
Рисунок 2 - Общий вид источников серии VERDO PP1700 с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Программное обеспечение (далее - ПО) источников состоит из встроенного ПО.
Конструкция источников исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Встроенное ПО является метрологически значимым.
Метрологические характеристики источников нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО источников приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
|
VERDO PP1100 |
VERDO PP1700 |
|
|
Идентификационное наименование ПО |
- |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
V3.7.0 |
V1.1 |
|
Цифровой идентификатор ПО |
- |
|
Таблица 2 - Метрологические характеристики источников серии VERDO PP1100
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений/измерений напряжения постоянного тока, В: - для модификаций VERDO PP1101, VERDO PP1102, VERDO PP1105 - для модификаций VERDO PP1103, VERDO PP1104, VERDO PP1106 |
от 0 до 30 от 0 до 60 |
|
Пределы допускаемой абсолютной основной погрешности воспроизведений/измерений напряжения постоянного тока, В: - для модификаций VERDO PP1101, VERDO PP1102, VERDO PP1104, VERDO PP1105 - для модификаций VERDO PP1103, VERDO PP1106 |
±(0,001-U 1) + 0,2) ±(0,001-U + 0,1) |
|
Диапазон воспроизведений/измерений силы постоянного тока, А: - для модификаций VERDO PP1101, VERDO PP1104 - для модификаций VERDO PP1102, VERDO PP1103, VERDO PP1105, VERDO PP1106 |
от 0 до 5 от 0 до 10 |
|
Пределы допускаемой абсолютной основной погрешности воспроизведений/измерений силы постоянного тока, А |
±(0,001-1 2) + 0,04) |
|
Максимальное значение выходной электрической мощности, Вт: - для модификации VERDO PP1101 - для модификаций VERDO PP1102, VERDO PP1103 - для модификаций VERDO PP1104, VERDO PP1105, VERDO PP1106 |
150 200 300 |
|
Нестабильность выходного напряжения постоянного тока в режиме стабилизации напряжения, В: - при изменении напряжения сети питания на ±10 % от номинального значения - при изменении тока нагрузки от Iмакс 3) до 0,1 -Iмакс |
±0,02 ±0,03 |
|
Нестабильность выходного сигнала силы постоянного тока, А: - при изменении напряжения сети питания на ±10 % от номинального значения - при изменении тока нагрузки от Uмакс 4) до 0,1- Uмакс |
±0,02 ±0,03 |
|
Уровень пульсаций выходного напряжения постоянного тока (размах от пика до пика, в полосе частот до 20 МГц), В, не более |
0,05 |
|
Пределы допускаемой абсолютной дополнительной погрешности воспроизведений/ измерений напряжения постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, В |
±0,0001-U |
|
Пределы допускаемой абсолютной дополнительной погрешности воспроизведений/ измерений силы постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, А |
±0,0002^ I |
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более |
от +18 до +28 80 |
|
Примечания: 1) U - воспроизводимое/измеренное значение напряжения постоянного тока, В; 2) I - воспроизводимое/измеренное значение силы постоянного тока, А; 3) Iмакс - максимальное значение силы постоянного тока на нагрузке, А; 4) Uмакс - максимальное значение напряжения постоянного тока на нагрузке, В. |
|
Таблица 3 - Метрологические характеристики источников серии VERDO PP1700
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений/измерений напряжения постоянного тока, В: |
|
|
- для модификаций VERDO PP1701, VERDO PP1706 |
от 0 до 60 |
|
- для модификаций VERDO PP1702, VERDO PP1708 |
от 0 до 100 |
|
- для модификаций VERDO PP1703, VERDO PP1710 |
от 0 до 200 |
|
- для модификаций VERDO PP1704, VERDO PP1711 |
от 0 до 300 |
|
- для модификации VERDO PP1705 |
от 0 до 45 |
|
- для модификации VERDO PP1707 |
от 0 до 80 |
|
- для модификации VERDO PP1709 |
от 0 до 150 |
|
- для модификации VERDO PP1712 |
от 0 до 400 |
|
- для модификации VERDO PP1713 |
от 0 до 500 |
|
- для модификации VERDO PP1714 |
от 0 до 600 |
|
Пределы допускаемой абсолютной основной погрешности |
±(0,001-U 1) + |
|
воспроизведений/измерений напряжения постоянного тока, В |
0,2) |
|
Диапазон воспроизведений/измерений силы постоянного тока, А: |
|
|
- для модификаций VERDO PP1701, VERDO PP1709 |
от 0 до 30 |
|
- для модификаций VERDO PP1702, VERDO PP1711 |
от 0 до 15 |
|
- для модификаций VERDO PP1703, VERDO PP1714 |
от 0 до 8 |
|
- для модификации VERDO PP1704 |
от 0 до 5 |
|
- для модификации VERDO PP1705 |
от 0 до 100 |
|
- для модификации VERDO PP1706 |
от 0 до 80 |
|
- для модификации VERDO PP1707 |
от 0 до 60 |
|
- для модификации VERDO PP1708 |
от 0 до 45 |
|
- для модификации VERDO PP1710 |
от 0 до 23 |
|
- для модификации VERDO PP1712 |
от 0 до 12 |
|
- для модификации VERDO PP1713 |
от 0 до 9 |
|
Пределы допускаемой абсолютной основной погрешности |
±(0,0015- I 2) + |
|
воспроизведений/измерений силы постоянного тока, А |
0,1) |
|
Максимальное значение выходной электрической мощности, Вт: |
|
|
- для модификаций VERDO PP1701, VERDO PP1702, VERDO PP1703, |
|
|
VERDO PP1704 |
1000 |
|
- для модификаций VERDO PP1705, VERDO PP1706, VERDO PP1707, |
|
|
VERDO PP1708, VERDO PP1709, VERDO PP1710, VERDO PP1711, |
|
|
VERDO PP1712, VERDO PP1713, VERDO PP1714 |
2000 |
|
Нестабильность выходного напряжения постоянного тока в режиме |
|
|
стабилизации напряжения, В: |
|
|
- при изменении напряжения сети питания на ±10 % от номинального |
|
|
значения |
±0,0005 • U |
|
- при изменении тока нагрузки от Iмакс 4) до 0,1 -Iмакс |
±0,0005^ U |
|
Наименование характеристики |
Значение |
|
Нестабильность выходного сигнала силы постоянного тока, А: - при изменении напряжения сети питания на ±10 % от номинального значения - при изменении тока нагрузки от Uмакс 5) до 0,1- Uмакс |
±0,0005^ U ±0,001 • U |
|
Уровень пульсаций выходного напряжения постоянного тока (размах от пика до пика, в полосе частот до 20 МГц), В, не более - для модификаций VERDO PP1701, VERDO PP1706 - для модификаций VERDO PP1702, VERDO PP1708 - для модификаций VERDO PP1703, VERDO PP1710 - для модификаций VERDO PP1704, VERDO PP1711 - для модификации VERDO PP1705 - для модификации VERDO PP1707 - для модификации VERDO PP1709 - для модификации VERDO PP1712 - для модификации VERDO PP1713 - для модификации VERDO PP1714 |
0,06 0,1 0,2 0,3 0,045 0,08 0,15 0,4 0,5 0,6 |
|
Примечания: 1) U - воспроизводимое/измеренное значение напряжения постоянного тока, В; 2) I - воспроизводимое/измеренное значение силы постоянного тока, А; 3) P - воспроизводимое/измеренное значение электрической мощности постоянного тока, Вт; 4) Iмакс - максимальное значение силы постоянного тока на нагрузке, А; 5) Uмакс - максимальное значение напряжения постоянного тока на нагрузке, В. |
|
Технические характеристикиP1100 |
|
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±33 от 45 до 65 |
|
Потребляемая мощность, Вт, не более |
600 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
142х226х82 |
|
Масса, кг, не более |
1,5 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность (без конденсации) при температуре +25 °C, %, не более |
от 0 до +40 80 |
|
Средняя наработка на отказ, ч |
32000 |
|
Средний срок службы, лет |
10 |
|
Таблица 5 - Основные технические характеристики источников серии V |
ERDO PP1700 |
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 от 50 до 60 |
|
Габаритные размеры (высотахглубинахширина), мм, не более |
88х450х325 |
|
Масса, кг, не более: - для модификаций VERDO PP1701, VERDO PP1702, VERDO PP1703, VERDO PP1704 - для модификаций VERDO PP1705, VERDO PP1706, VERDO PP1707, VERDO PP1708, VERDO PP1709, VERDO PP1710, VERDO PP1711, VERDO PP1712, VERDO PP1713, VERDO PP1714 |
9 11 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность (без конденсации) при температуре +25 °C, %, не более |
от -5 до +45 80 |
|
Средняя наработка на отказ, ч |
32000 |
|
Средний срок службы, лет |
10 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Источник питания постоянного тока программируемый |
VERDO PP |
1 шт. |
|
Руководство по эксплуатации на CDROM |
- |
1 экз. |
|
Шнур питания |
- |
1 шт. |
|
6-контактный клеммный блок |
- |
1 шт. |
приведены в разделе 4 «Работа с панелью» руководства по эксплуатации источников серии VERDO PP1100, в разделе 2 «Передняя панель» руководства по эксплуатации источников серии VERDO PP1700.
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
«Источники питания постоянного тока программируемые VERDO PP. Стандарт предприятия».
