| Номер в госреестре | 90380-23 |
| Наименование СИ | Счетчики электрической энергии статические трехфазные |
| Обозначение типа СИ | Меркурий 350 |
| Изготовитель | Общество с ограниченной ответственностью "Инкотекс СК" (ООО "Инкотекс СК"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 02.11.2028 |
| МПИ (интервал между поверками) | 10 лет (для счетчиков кл. т. 0,2S; 0,5S; 0,5) и 16 лет (для счетчиков кл. т. 1; 2) |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии статические трехфазные Меркурий 350 (далее -счетчики) предназначены для многотарифного измерения активной и реактивной электрической энергии прямого и обратного направлений, активной, реактивной и полной электрической мощности, частоты, напряжения и силы переменного тока и показателей качества электрической энергии (далее - ПКЭ), а также контроля коэффициентов мощности в трехфазных электрических сетях переменного тока частотой 50 Гц.
Принцип действия счетчиков основан на преобразовании электрических сигналов от датчиков тока и напряжения переменного тока из аналоговой формы в цифровую с последующим расчетом и обработкой данных с помощью микроконтроллера. Микроконтроллер выполняет расчет мгновенных и усредненных значений параметров сети, производит подсчет количества активной и реактивной электроэнергии с учетом тарификатора, вычисление ПКЭ, анализ и формирование событий, формирование профилей мощности и архивов показаний на начало периодов и сохранение всей информации в энергонезависимой памяти. Измеренные и накопленные данные и события могут быть просмотрены на жидкокристаллическом индикаторе (далее - ЖКИ) счетчика или выносном дисплее, а также переданы на верхний уровень управления по интерфейсам связи.
Каналы учета активной и реактивной электрической энергии прямого и обратного направлений представлены в таблице 1.
Таблица 1 - Каналы учета счетчиков
| Наименование канала учета | Двунаправленный учет | |
| С учетом знака | По модулю | |
| А+ | А1+А4 | А1+А2+А3+А4 |
| А- | А2+А3 | 0 |
| R+ | R1+R2 | R1+R3 |
| R- | R3+R4 | R2+R4 |
| ALN+ | ALN1+ALN4 | ALN1+ALN2+ALN3+ALN4 |
| ALN- | ALN2+ALN3 | 0 |
| RLN+ | RLN1+RLN2 | RLN1+RLN3 |
| RLN- | RLN3+RLN4 | RLN2+RLN4 |
| Примечания: 1 А+ (R+): активная (реактивная) электрическая энергия прямого направления. | ||
| Наименование канала учета | Двунаправленный учет | |
| С учетом знака | По модулю | |
| 2 А- (R-): активная (реактивная) электрическая энергия обратного направления. 3 А1, А2, А3, А4 (R1, R2, R3, R4): активная (реактивная) составляющие вектора полной электрической энергии первого, второго, третьего и четвертого квадрантов соответственно. 4 ALN+ (RLN+): активная (реактивная) электрическая энергия прямого направления для каждой фазы, где N - номер фазы. 5 ALN- (RLN-): активная (реактивная) электрическая энергия обратного направления для каждой фазы, где N - номер фазы. 6 ALN1, ALN2, ALN3, ALN4 (RLN1, RLN2, RLN3, RLN4): активная (реактивная) составляющие вектора полной электрической энергии первого, второго, третьего и четвертого квадрантов соответственно для каждой фазы, где N - номер фазы. 7 По каналам учета A+, A-, R+, R- возможно отображение учтенной электрической энергии на ЖКИ, ведение профилей мощности, формирование импульсов на импульсном выходе. | ||
Прямое направление передачи активной электрической энергии соответствует углам сдвига фаз между током и напряжением от 0° до 90° и от 270° до 360°, реактивной электрической энергии - от 0° до 90° и от 90° до 180°.
Обратное направление передачи активной электрической энергии соответствует углам сдвига фаз между током и напряжением от 90° до 180° и от 180° до 270°, реактивной электрической энергии - от 180° до 270° и от 270° до 360°.
Счетчики могут эксплуатироваться как автономно, так и в составе автоматизированной системы сбора данных.
Счетчики предназначены для эксплуатации внутри помещений, а также могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).
Счетчики имеют единое конструктивное исполнение и отличаются дополнительными функциями. Структура условного обозначения счетчиков приведена в таблице 2.
Таблица 2 -
обозначения счетчиков
| Меркурий | 350 | M | U | 2 | -nn | DOKnHW | RLnGnesEFnC | . | RLnGnesEFnCQn |
| Торговая мар | 350 -ка | М сер | U -- н ия | 2 сп али сче | -nn - - дв? лит-чие тчи | Функционал! D - протокол O - встроенн Kn - многосф (от 1 до 9) H - наличие W - наличие код номинал направленны исполнение отсека для см а | Тип встроен ноге R - интерфейс R Ln - PLC-модем (от 1 до 9) Gn - радиоинте] мобильной связ e - eSIM s - SIMchip фор E - Ethernet TX Fn - радиоинтер беспроводной св C - CAN ные возможност СПОДЭС/DLM ое силовое реле нкциональные в измерительного выносного дисп ьного тока, напр й учет, при отсу енного модуля с | . и S4 , гд фе и (о мат фе яз и S отк хо ле ея яж тст вяз | Тип сменного модуля R - интерфейс RS485 Ln - PLC-модем, где n - стандарт/ технология PLC связи (от 1 до 9) Gn - радиоинтерфейс, где n -стандарт/технология мобильной связи (от 1 до 99) e - eSIM s - SIMchip формата MFF2 E - Ethernet TX Fn - радиоинтерфейс RF, где n -стандарт/технология беспроводной связи (от 01 до 99) C - CAN Qn - многофункциональный модуль, где n - номер модификации (от 1 до 9) разделитель кода нтерфейса 85 [е n - стандарт/технология PLC связи йс, где n - стандарт/технология т 1 до 99) а MFF2 йс RF, где n - стандарт/технология ( (от 01 до 99) лючения нагрузки ды/выходы, где n - номер модификации мента в цепи нейтрали в комплекте поставки ения, класса точности по таблице 3 вии цифры - однонаправленный учет и |
| Примечания: 1 Отсутствие буквы кода означает отсутствие соответствующей функции. 2 При наличии выносного дисплея в комплекте поставки символ «W» отсутствует на корпусе счетчика и наносится только на упаковку счетчика. 3 В счетчиках с индексом «D» используется протокол передачи данных «СПОДЭС» на основе и в соответствии с IEC 62056 DLMS/COSEM с учетом требований стандарта ПАО «Россети» «Приборы учета электрической энергии. Требования к информационной модели обмена данными (версия 4)». | |||||||||
Таблица 3 - Коды номинального, максимального тока, номинального напряжения, постоянной счетчика, класса точности
| Код | Номинальный (базовый)/ максимальный ток Iном (Iб)/1макс, А | Номинальное фазное/линейное напряжение переменного тока, UФном/UЛном, В | Постоянная счетчика в режиме телеметрия/ поверка, имп./(кВт^ч) [имп./(квар^ч)] | Класс точности при измерении активной/ реактивной электрической энергии |
| -00 | 5/10 | 3x57,7/100 | 5000/160000 | 0,2S/0,5 или 0,5S/1 |
| -01 | 5/60 | 3x230/400 | 500/32000 или 1000/32000 | 0,5/1 или 1/2 |
| -02 | 5/100 | 3x230/400 | 250/16000 или 1000/16000 | 0,5/1 или 1/2 |
| -03 | 5/10 | 3x230/400 | 1000/160000 | 0,2S/0,5 или 0,5S/1 |
| -04 | 1/10 | 3x57,7/100 | 5000/160000 | 0,2S/0,5 или 0,5S/1 |
| -05 | 1/10 | 3x230/400 | 1000/160000 | 0,2S/0,5 или 0,5S/1 |
| -06 | 1/2 | 3x57,7/100 | 5000/160000 | 0,2S/0,5 или 0,5S/1 |
| -07 | 1/2 | 3x230/400 | 1000/160000 | 0,2S/0,5 или 0,5S/1 |
| -08 | 5/80 | 3x230/400 | 250/16000 или 1000/16000 | 0,5/1 или 1/2 |
| -09 | 10/100 | 3x230/400 | 250/16000 или 1000/16000 | 0,5/1 или 1/2 |
| Примечания: 1 Для счетчиков активной энергии непосредственного включения класса точности 0,5 (коды -01, -02, -08, -09) требования ГОСТ 31819.21-2012 не установлены. Диапазоны токов, значения влияющих величин, характеристики точности и допускаемые значения дополнительных погрешностей, вызываемых влияющими величинами, должны соответствовать требованиям ГОСТ 31819.21-2012 для счетчиков класса точности 1 с коэффициентом 0,5. 2 Для счетчиков реактивной энергии включения через трансформаторы тока класса точности 0,5 (коды -00, -03, -04, -05, -06, -07) требования ГОСТ 31819.23-2012 не установлены. Диапазоны токов, значения влияющих величин, характеристики точности и допускаемые значения дополнительных погрешностей, вызываемых влияющими величинами, должны соответствовать требованиям ГОСТ 31819.23-2012 для счетчиков класса точности 1 с коэффициентом 0,5. 3 Значение постоянной счетчика в режиме телеметрии 250, 500, 1000 для счетчиков с кодами -01, -02, -08, -09 определяется при заказе счетчика. | ||||
Схема включения счетчиков класса точности 0,2S и 0,5S по активной энергии -трехфазная четырехпроводная сеть, через трансформаторы тока.
Схема включения счетчиков класса точности 0,5 и 1 по активной энергии - трехфазная четырехпроводная сеть, непосредственное включение по току.
Счетчики обеспечивают измерение и расчет параметров:
- учтенная активная и реактивная электрическая энергия прямого и обратного направления, в том числе по 4 тарифам, нарастающим итогом и на начало отчетных периодов, включая энергию потерь;
- мгновенные (за один период частоты сети) и усредненные значения фазных и линейных напряжений переменного тока;
- мгновенные (за один период частоты сети) и усредненные значения фазного тока и тока нейтрали (небаланс токов);
- значения фазных и суммарной активной, реактивной и полной электрической мощностей;
- значения фазных и суммарного коэффициентов мощности (контрольный, метрологически ненормированный параметр);
- значения максимумов мощности (контрольный, метрологически ненормированный параметр);
- значения коэффициентов мощности (контрольный, метрологически ненормированный параметр);
- соотношение реактивной и активной электрических мощностей (коэффициент реактивной мощности tgф) (контрольный, метрологически ненормированный параметр);
- значения частоты переменного тока сети;
- значения температуры внутри счетчика (контрольный, метрологически ненормированный параметр);
- ПКЭ:
- отклонение основной частоты напряжения электропитания от номинального значения;
- установившееся отклонение напряжения;
- перенапряжение;
- глубина провала напряжения;
- длительность провала напряжения;
- длительность перенапряжения;
- длительность прерывания напряжения;
- длительность отклонения частоты от номинального значения (контрольный,
метрологически ненормированный параметр);
- положительное, отрицательное отклонение напряжения (контрольный, метрологически ненормированный параметр);
- максимальное значение напряжения при перенапряжении (контрольный,
метрологически ненормированный параметр);
- коэффициент искажения синусоидальности напряжения (контрольный,
метрологически ненормированный параметр);
- текущее время и дата (контрольный, метрологически ненормированный
параметр);
- время работы (наработка) счетчика (контрольный, метрологически
ненормированный параметр).
Счетчики обеспечивают формирование и хранение в энергонезависимой памяти следующих событий:
- дата и время вскрытия клеммной крышки;
- дата и время вскрытия корпуса счетчика;
- дата и время последнего перепрограммирования;
- дата, время и причина включения и отключения встроенного коммутационного аппарата;
- дата и время последнего перепрограммирования;
- дата, время, тип и параметры выполненной команды;
- попытка доступа с неуспешной идентификацией и (или) аутентификацией;
- попытка доступа с нарушением правил управления доступом;
- попытка несанкционированного обновления или записи программного обеспечения;
- попытка несанкционированного нарушения измеренных параметров;
- изменение направления перетока мощности;
- дата и время воздействия постоянного или переменного магнитного поля со значением модуля вектора магнитной индукции свыше 150 мТл (пиковое значение);
- факт связи с прибором учета электрической энергии, приведшей к изменению параметров конфигурации, режимов функционирования (в том числе введение полного и (или) частичного ограничения (возобновления) режима потребления электрической энергии (управление нагрузкой);
- дата и время отклонения напряжения в измерительных цепях от заданных пределов;
- отсутствие напряжения либо значение напряжения ниже запрограммированного порога с фиксацией времени пропадания и восстановления напряжения;
- инверсия фазы или нарушение чередования фаз;
- превышение соотношения величин потребления активной и реактивной мощности в соответствии с информационной моделью «СПОДЭС»;
- небаланс фазных токов и тока нейтрали с фиксацией превышения значения порога небаланса и продолжительности отклонения (опционально);
- превышение заданного предела мощности;
- включение (отключение) измерительных цепей;
- превышение тока выше Iмакс;
- достижение критически низкого уровня заряда батареи, %;
- нарушение в подключении токовых цепей;
- изменение текущих значений времени и даты при синхронизации времени с фиксацией в журнале событий времени до и после коррекции или величины коррекции времени, на которую было скорректировано значение;
- дата, время и продолжительность отклонения частоты ниже запрограммированного порога с фиксацией продолжительности отклонения;
- при измерении провала, перенапряжения, прерывания напряжения для каждого события в журнале событий должны фиксироваться значение напряжения, дата и время перехода порогового значения;
- в случае мгновенного отключения питания счетчика событие об аварийном режиме работы должно быть сформировано и записано в память, а также дата и время начала и окончания неисправности;
- инициализация прибора учета, время последнего сброса, число сбросов нарастающим итогом;
- выход за граничное значение температуры внутри корпуса с конфигурируемым порогом;
- результаты непрерывной самодиагностики (тестирования блоков счетчика);
- изменение текущих значений времени и даты при синхронизации времени;
- факт остановки часов при отсутствии питания и разряде батареи;
- факт прерывания батарейного питания, а также разряда текущей эксплуатируемой батареи (возможно при следующем подключении к сети).
Глубина хранения журналов событий составляет 10 событий каждого типа. Все события в журналах сохраняются с присвоением метки времени события.
Счетчики модификаций Меркурий 350М и Меркурий 350 имеют встроенный ЖКИ для отображения измеряемых параметров.
Счетчики модификации Меркурий 350U не имеют встроенного ЖКИ и могут комплектоваться выносным дисплеем Меркурий 258, для отображения измеряемых параметров.
Счетчики выполнены в пластиковом корпусе. Конструктивно счетчики состоят из корпуса с крышками, клеммной колодки и установленными внутри печатными платами с радиоэлементами.
Заводской номер наносится на маркировочную наклейку, расположенную на лицевой панели счетчиков, любым технологическим способом в виде цифрового кода.

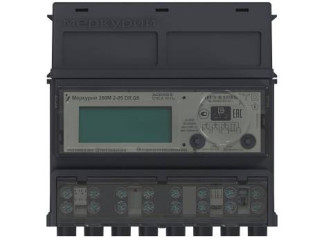

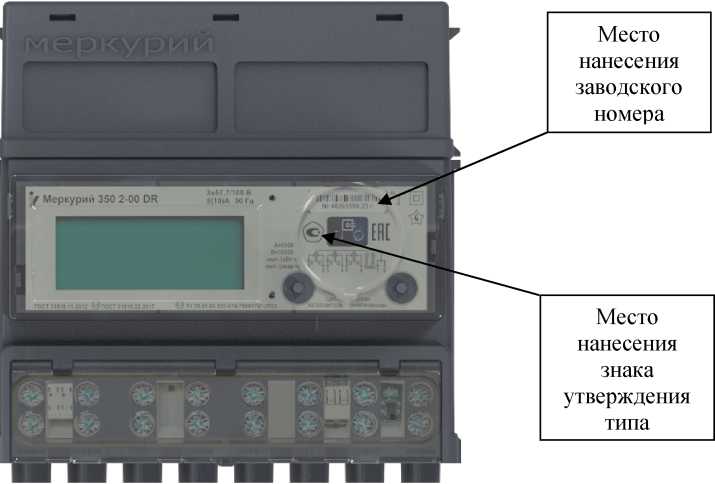

Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), мест нанесения знака утверждения типа и заводского номера, а также выносного дисплея представлен на рисунках 1 и 2. Способ ограничения доступа к местам настройки (регулировки) - пломба со знаком поверки.
Пломба с
нанесением
знака поверки
Место
нанесения
Место
нанесения
знака
заводского номера
утверждения типа

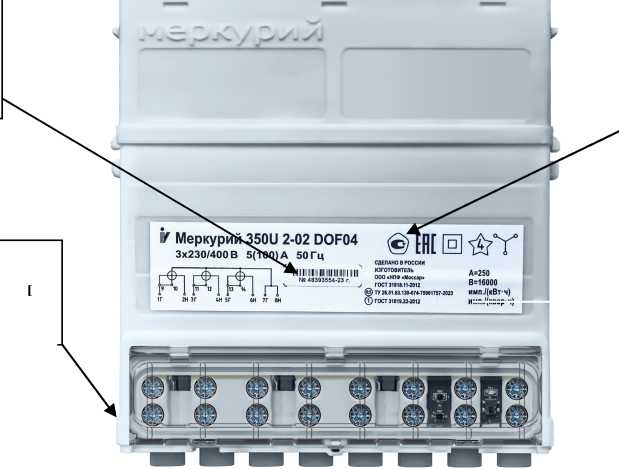

б) счетчики модификации Меркурий 350U
Рисунок 1 - Общий вид счетчиков с указанием мест ограничения доступа к местам настройки (регулировки), мест нанесения знака утверждения типа и заводского номера
Рисунок 2 - Общий вид выносного дисплея Меркурий 258
В счетчиках используется встроенное в микроконтроллер ПО.
Встроенное ПО разделено на метрологически значимую и метрологически незначимую (прикладную) части, которые объединены в единый файл, имеющий единый цифровой идентификатор (контрольную сумму CRC16). Метрологические характеристики счетчиков нормированы с учетом влияния встроенного ПО.
Встроенное ПО может быть установлено или переустановлено только на предприятии-изготовителе. Идентификационные данные встроенного ПО приведены в таблице 4.
Таблица 4 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | M350 01 00 00 00 ХХ ХХ ХХ ХХ |
| Номер версии (идентификационный номер ПО) метрологически значимой части встроенного ПО | 01.00.00.00 |
| Номер версии (идентификационный номер ПО) метрологически незначимой (прикладной) части встроенного ПО, не ниже: - для счетчиков Меркурий 350М, Меркурий 350 - для счетчиков Меркурий 350U | 06.74.01.01 06.62.01.01 |
| Цифровой идентификатор ПО | - |
| Примечание - хх_хх_хх_хх - версия метрологически незначимой (прикладной) части встроенного ПО. | |
Конструкция счетчиков исключает возможность несанкционированного влияния на встроенное ПО и накопленную измерительную информацию. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий», в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 5 - Метрологические характеристики счетчиков при измерении активной электрической энергии, активной и полной электрической мощности
| Значение силы переменного тока, А | Коэффициент мощности COSф | Пределы допускаемой основной относительной погрешности, %, для счетчиков класса точности | ||||
| непосредственного включения | трансформаторного включения | |||||
| 0,2S | 0,5S | 0,5 | 1 | |||
| При симметричной нагрузке | ||||||
| 0,05-1б < I < 0,10-1б | 0,01-1ном < I < 0,05-Iном | 1,0 | ±0,4 | ±1,0 | ±0,75 | ±1,5 |
| 0,10-1б < I < Iмакс | 0,05 • Iном < I < Iмакс | 1,0 | ±0,2 | ±0,5 | ±0,5 | ±1,0 |
| 0,10-1б < I < 0,20• Iб | 0,02-1ном < I < 0,10-1ном | 0,5L | ±0,5 | ±1,0 | ±0,75 | ±1,5 |
| 0,8С | ||||||
| 0,20'Iб < I < Iмакс | 0,10 Iном < I < Iмакс | 0,5L | ±0,3 | ±0,6 | ±0,5 | ±1,0 |
| 0,8С | ||||||
| При однофазной нагрузке | ||||||
| 0,10'Iб < I < Iмакс | 0,05 • Iном < I < Iмакс | 1,0 | ±0,3 | ±0,6 | ±1,0 | ±2,0 |
| 0,20-1б < I < Iмакс | 0,10-1ном < I < Iмакс | 0,5L | ±0,4 | ±1,0 | ±1,0 | ±2,0 |
| Примечания: 1 Знаком «L» обозначена индуктивная нагрузка. 2 Знаком «С» обозначена емкостная нагрузка. | ||||||
Разность между значениями погрешностей при измерении активной электрической энергии при однофазной нагрузке и при симметричной многофазной нагрузке при Iном(Iб) и коэффициенте мощности cosф, равном 1,0, не должна превышать:
- ±0,4 % для счетчиков класса точности 0,2S;
- ±1,0 % для счетчиков класса точности 0,5S;
- ±0,75 % для счетчиков класса точности 0,5;
- ±1,5 % для счетчиков класса точности 1.
Таблица 6 - Метрологические характеристики счетчиков при измерении реактивной электрической энергии и реактивной электрической мощности
| Значение силы переменного тока, А | Коэффициент simp (при индуктивной или емкостной нагрузке) | Пределы допускаемой основной относительной погрешности, %, для счетчиков класса точности | |||
| непосредственного включения | трансформаторного включения | 0,5 | 1 | 2 | |
| При симметричной нагрузке | |||||
| 0,05-1б < I < 0,10-1б | 0,02-1ном < I < 0,05-1ном | 1,00 | ±0,75 | ±1,5 | ±2,5 |
| 0,10-1б < I < Iмакс | 0,05 • Iном < I < Iмакс | ±0,50 | ±1,0 | ±2,0 | |
| 0,10-1б < I < 0,20-1б | 0,05-1ном < I < 0,10-Iном | 0,50 | ±0,75 | ±1,5 | ±2,5 |
| 0,20-1б < I < Iмакс | 0,10 -1ном < I < Iмакс | ±0,50 | ±1,0 | ±2,0 | |
| 0,20-1б < I < Iмакс | 0,10 -1ном < I < Iмакс | 0,25 | ±0,75 | ±1,5 | ±2,5 |
| При одно( | )азной нагрузке | ||||
| 0,10-1б < I < Iмакс | 0,05 -1ном < I < Iмакс | 1,00 | ±0,75 | ±1,5 | ±3,0 |
| 0,20-1б < I < Iмакс | 0,10-1ном < I < Iмакс | 0,50 | ±0,75 | ±1,5 | ±3,0 |
Разность между значениями погрешностей при измерении реактивной электрической энергии при однофазной нагрузке и при симметричной многофазной нагрузке при Iном(Iб) и коэффициенте sin9, равном 1,0, не должна превышать:
±2,5 % для счетчиков класса точности 0,5 и 1;
±3,5 % для счетчиков класса точности 2.
Таблица 7 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, вызываемой изменением напряжения электропитания
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности cosф | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||||
| непосредственного включения | трансформаторного включения | 0,2S | 0,5S | 0,5 | 1 | |
| 0,05-1б < I < Iмакс | 0,05 -1ном < I < Iмакс | 1,0 | ±0,10 | ±0,20 | ±0,35 | ±0,70 |
| 0,10-1б < I < Iмакс | 0,10 -1ном < I < Iмакс | 0,5 (при индуктивной нагрузке) | ±0,20 | ±0,40 | ±0,50 | ±1,00 |
Примечание - Для диапазонов напряжения от минус 20 % до минус 10 % и от плюс 10 % до плюс 15 % пределы дополнительной погрешности при измерении активной электрической энергии могут в три раза превышать пределы, приведенные в таблице. При напряжении ниже 0,8- Uном погрешность счетчика может меняться в пределах от плюс 10 % до минус 100 %.
Таблица 8 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении реактивной электрической энергии и реактивной электрической мощности, вызываемой изменением напряжения электропитания
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент sin9 (при индуктивной или емкостной нагрузке) | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | |||
| непосредственного включения | трансформаторного включения | 0,5 | 1 | 2 | |
| 0,05'1б < I < Iмакс | 0,02'Iном < I < Iмакс | 1,0 | ±0,4 | ±0,7 | ±1,0 |
| 0,10-1б < I < Iмакс | 0,05-1ном < I < Iмакс | 0,5 | ±0,5 | ±1,0 | ±1,5 |
Примечание - Для диапазонов напряжения от минус 20 % до минус 10 % и от плюс 10 % до плюс 15 % пределы дополнительной погрешности при измерении реактивной электрической энергии могут в три раза превышать пределы, приведенные в таблице. При напряжении ниже 0,8^ Uном погрешность счетчика может меняться в пределах от плюс 10 % до минус 100 %.
Таблица 9 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности при отклонении частоты сети
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности COSф | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||||
| непосредственного включения | трансформаторного включения | 0,2S | 0,5S | 0,5 | 1 | |
| 0,05-1б < I < Iмакс | 0,05-1ном < I < Iмакс | 1,0 | ±0,1 | ±0,2 | ±0,25 | ±0,5 |
| 0,10-1б < I < Iмакс | 0,10-1ном < I < Iмакс | 0,5 (при индуктивной нагрузке) | ±0,1 | ±0,2 | ±0,35 | ±0,7 |
Таблица 10 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении реактивной электрической энергии и реактивной электрической мощности при отклонении частоты сети
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент sino (при индуктивной или емкостной нагрузке) | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | |||
| непосредственного включения | трансформаторного включения | 0,5 | 1 | 2 | |
| 0,05-1б < I < Iмакс | 0,02'Iном < I < Iмакс | 1,0 | ±1,0 | ±1,5 | ±2,5 |
| 0,10-1б < I < Iмакс | 0,05 • Iном < I < Iмакс | 0,5 | ±1,0 | ±1,5 | ±2,5 |
Таблица 11 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, вызываемой обратным порядком следования фаз
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности COSф | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||||
| непосредственного включения | трансформаторного включения | 0,2S | 0,5S | 0,5 | 1 | |
| 0,1-1б | 0,1-1ном | 1,0 | ±0,05 | ±0,1 | ±0,75 | ±1,5 |
Таблица 12 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, вызываемой несимметрией напряжений переменного тока
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности COSф | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||||
| непосредственного включения | трансформаторного включения | 0,2S | 0,5S | 0,5 | 1 | |
| Iб | Iном | 1,0 | ±0,5 | ±1,0 | ±1,0 | ±2,0 |
Таблица 13 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой гармониками в цепях напряжения и силы переменного тока____________________________________________________________________
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности COSф | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||||
| непосредственного включения | трансформаторного включения | 0,2S | 0,5S | 0,5 | 1 | |
| 0,5 • Iмакс | 0,5 • Iмакс | 1,0 | ±0,4 | ±0,5 | ±0,8 | ±0,8 |
Таблица 14 - Пределы допускаемой дополнительной относительной погрешности счетчиков непосредственного включения при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой постоянной составляющей и четными гармониками в цепи силы переменного тока, для счетчиков класса точности 0,5 и 1______________________________________________________________
| Значение силы переменного тока (при симметричной нагрузке), А | Коэффициент мощности COSф | Пределы допускаемой дополнительной относительной погрешности, % |
| Iмакс/^2 | 1,0 | ±3,0 |
Таблица 15 - Пределы допускаемой дополнительной относительной погрешности счетчиков непосредственного включения при измерении реактивной электрической энергии и реактивной электрической мощности, вызываемой постоянной составляющей в цепи силы переменного тока
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент simp | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | |
| 1 | 2 | ||
| Iмакс/^2 | 1,0 | ±3,0 | ±6,0 |
Таблица 16 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой нечетными гармониками в цепи силы переменного тока, для счетчиков классов точности 0,5 и 1___________________________________
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности COSф | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | |
| 0,5 | 1 | ||
| 0,5-Iб | 1,0 | ±1,5 | ±3,0 |
Таблица 17 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, вызываемой субгармониками в цепи переменного тока
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности COSф | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||||
| непосредственного включения | трансформаторного включения | 0,2S | 0,5S | 0,5 | 1 | |
| 0,5-15 | 0,5 • Iном | 1,0 | ±0,6 | ±1,5 | ±1,5 | ±3,0 |
Таблица 18 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой постоянной магнитной индукцией внешнего происхождения для счетчиков классов точности 0,2S, 0,5S, 0,5 и 1_____________________________
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности C0S9 (при индуктивной нагрузке) | Пределы допускаемой дополнительной относительной погрешности, % | |
| непосредственного включения | трансформаторного включения | ||
| 15 | Iном | 1,0 | ±2,0 |
Таблица 19 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении реактивной электрической энергии и реактивной электрической мощности, вызываемой постоянной магнитной индукцией внешнего происхождения
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент simp | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | |||
| 0,5 | 1 | 2 | |||
| непосредственного включения | трансформаторного включения | ||||
| Iб | Iном | 1,0 | ±2,0 | ±2,0 | ±3,0 |
Таблица 20 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой магнитной индукцией внешнего происхождения 0,5 мТл_____________________________________________________________
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности cosO (при индуктивной нагрузке) | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||||
| непосредственного включения | трансформаторного включения | |||||
| 0,2S | 0,5S | 0,5 | 1 | |||
| Iб | Iном | 1,0 | ±0,5 | ±1,0 | ±2,0 | ±2,0 |
Таблица 21 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении реактивной электрической энергии и реактивной электрической мощности, вызываемой магнитной индукцией внешнего происхождения 0,5 мТл
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент simp | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | |||
| 0,5 | 1 | 2 | |||
| непосредственного включения | трансформаторного включения | ||||
| Iб | Iном | 1,0 | ±1,0 | ±2,0 | ±3,0 |
Таблица 22 - Пределы допускаемой дополнительной относительной погрешности, вызываемой самонагревом счетчика, при измерении активной электрической энергии
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности cosO (при индуктивной нагрузке) | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||||
| непосредственного включения | трансформаторного включения | 0,2S | 0,5S | 0,5 | 1 | |
| Iмакс | Iмакс | 1,0 | ±0,1 | ±0,2 | ±0,7 | ±0,7 |
| Iмакс | Iмакс | 0,5 | ±0,1 | ±0,2 | ±1,0 | ±1,0 |
Таблица 23 - Пределы допускаемой дополнительной относительной погрешности, вызываемой самонагревом счетчика, при измерении реактивной электрической энергии
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент sinO (при индуктивной нагрузке) | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | |||
| непосредственного включения | трансформаторного включения | 0,5 | 1 | 2 | |
| Iмакс | Iмакс | 1,0 | ±0,5 | ±0,7 | ±1,0 |
| Iмакс | Iмакс | 0,5 | ±0,7 | ±1,0 | ±1,5 |
Таблица 24 - Пределы допускаемой дополнительной относительной погрешности, вызываемой кратковременной перегрузкой входным током счетчика, при измерении активной электрической энергии
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности cosO | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||||
| непосредственного включения | трансформаторного включения | 0,2S | 0,5S | 0,5 | 1 | |
| Iб | Iном | 1,0 | ±0,05 | ±0,05 | ±0,75 | ±1,5 |
Таблица 25 - Пределы допускаемой дополнительной относительной погрешности, вызываемой кратковременной перегрузкой входным током счетчика, при измерении реактивной электрической энергии
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент sino | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | |||
| непосредственного включения | трансформаторного включения | 0,5 | 1 | 2 | |
| Iб | Iном | 1,0 | ±0,5 | ±0,5 | ±1,5 |
Таблица 26 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой наносекундными импульсными помехами
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности cosO | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||||
| непосредственного включения | трансформаторного включения | 0,2S | 0,5S | 0,5 | 1 | |
| Iб | Iном | 1,0 | ±1,0 | ±2,0 | ±4,0 | ±4,0 |
Таблица 27 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении реактивной электрической энергии и реактивной электрической мощности, вызываемой наносекундными импульсными помехами
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент sinO | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | |||
| непосредственного включения | трансформаторного включения | 0,5 | 1 | 2 | |
| Iб | Iном | 1,0 | ±4,0 | ±4,0 | ±4,0 |
Таблица 28 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, вызываемой колебательными затухающими помехами
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности cosO | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | |
| трансформаторного включения | 0,2S | 0,5S | |
| Iном | 1,0 | ±1,0 | ±2,0 |
Таблица 29 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении реактивной электрической энергии, вызываемой колебательными затухающими помехами
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент sinO | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | |
| трансформаторного включения | 0,5 | 1 | |
| Iном | 1,0 | ±2,0 | ±2,0 |
Таблица 30 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой воздействием радиочастотного электромагнитного поля_______________________________________________________________
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности cosO | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||||
| непосредственного включения | трансформаторного включения | 0,2S | 0,5S | 0,5 | 1 | |
| Iб | Iном | 1,0 | ±1,0 | ±2,0 | ±2,0 | ±2,0 |
Таблица 31 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении реактивной электрической энергии и реактивной электрической мощности, вызываемой воздействием радиочастотного электромагнитного поля
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент sinO | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | |||
| непосредственного включения | трансформаторного включения | 0,5 | 1 | 2 | |
| Iб | Iном | 1,0 | ±2,0 | ±2,0 | ±3,0 |
Таблица 32 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении активной электрической энергии, активной и полной электрической мощности, напряжения и силы переменного тока, вызываемой кондуктивными помехами, наводимыми радиочастотными полями___________________________________________________________
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности cosO | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | ||||
| непосредственного включения | трансформаторного включения | 0,2S | 0,5S | 0,5 | 1 | |
| Iб | Iном | 1,0 | ±1,0 | ±2,0 | ±1,0 | ±2,0 |
Таблица 33 - Пределы допускаемой дополнительной относительной погрешности счетчиков при измерении реактивной электрической энергии и реактивной электрической мощности, вызываемой кондуктивными помехами, наводимыми радиочастотными полями
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент sinO | Пределы допускаемой дополнительной относительной погрешности, %, для счетчиков класса точности | |||
| непосредственного включения | трансформаторного включения | 0,5 | 1 | 2 | |
| Iб | Iном | 1,0 | ±2,0 | ±2,0 | ±3,0 |
Таблица 34 - Средний температурный коэффициент при измерении активной электрической энергии и активной электрической мощности
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент мощности COSф | Средний температурный коэффициент, %/К, для счетчиков класса точности | ||||
| непосредственного включения | трансформаторного включения | 0,2S | 0,5S | 0,5 | 1 | |
| 0,10-1б < I < Iмакс | 0,05-1ном < I < Iмакс | 1,0 | 0,01 | 0,03 | 0,05 | 0,05 |
| 0,20-1б < I < Iмакс | 0,10-1ном < I < Iмакс | 0,5 (при индуктивной нагрузке) | 0,02 | 0,05 | 0,07 | 0,07 |
Таблица 35 - Средний температурный коэффициент при измерении реактивной электрической энергии и реактивной электрической мощности
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Коэффициент sin9 (при индуктивной или емкостной нагрузке) | Средний температурный коэффициент, %/К, для счетчиков класса точности | |||
| непосредственного включения | трансформаторного включения | 0,5 | 1 | 2 | |
| 0,10-1б < I < Iмакс | 0,05 • Iном < I < Iмакс | 1,0 | 0,03 | 0,05 | 0,10 |
| 0,20-1б < I < Iмакс | 0,10-1ном < I < Iмакс | 0,5 | 0,05 | 0,07 | 0,15 |
Таблица 36 - Средний температурный коэффициент при измерении полной электрической мощности, напряжения и силы переменного тока
| Значение силы переменного тока (при симметричной нагрузке) для счетчиков, А | Средний температурный коэффициент, %/К, для счетчиков классов точности по активной/реактивной электрической энергии | ||||
| непосредственного включения | трансформаторного включения | 0,2S/0,5 | 0,5S/1 | 0,5/1 | 1/2 |
| 0,10-1б < I < Iмакс | 0,05-1ном < I < Iмакс | 0,03 | 0,05 | 0,05 | 0,10 |
Таблица 37 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение частоты сети .fюм, Гц | 50 |
| Диапазон измерений частоты переменного тока, Г ц | от 42,5 до 57,5 |
| Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Г ц | ±0,05 |
| Номинальное фазное/линейное напряжение переменного тока UФном/ UЛном, В: - для счетчиков с кодами -00, -04, -06 - для счетчиков с кодами -01, -02, -03, -05, -07, -08, -09 | 3x57,7/100 3x230/400 |
| Диапазон измерений фазного UФном и линейного UЛном напряжения переменного тока, В | от 0,7- UФном( UЛном) до 1,2- UФном(UЛном) |
| Пределы допускаемой относительной основной погрешности измерений фазного UФном и линейного UЛном напряжения переменного тока, % | ±0,5 |
| Диапазон измерений силы переменного тока (фазного тока) для счетчиков активной электрической энергии класса точности 0,2S и 0,5S, А | от 0,02^ Iном до Iмакс |
| Пределы допускаемой относительной основной погрешности измерений силы переменного тока (фазного тока) для счетчиков активной электрической энергии класса точности 0,2S и 0,5S, % | ±[0,5 4- 0.005 |
| Диапазон измерений силы переменного тока (фазного тока и тока нейтрали) для счетчиков активной электрической энергии класса точности 0,5 и 1, А | от 0,05 • Iб до Iмакс |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной основной погрешности измерений силы переменного тока (фазного тока и тока нейтрали) для счетчиков активной электрической энергии класса точности 0,5 и 1, %, в поддиапазонах: - 0,05-1б < I < Iб - Iб < I < Iмакс | ±[1± 0.01-4-1]] ±[0,6 4-0.01 Г)] 'л |
| Диапазон измерений разности между током фазы и током нейтрали (небаланс токов) для счетчиков активной электрической энергии класса точности 0,5 и 1, А | от 0,15-1б до Iмакс |
| Пределы допускаемой относительной основной погрешности измерений разности между током фазы и током нейтрали (небаланс токов) для счетчиков активной электрической энергии класса точности 0,5 и 1, %, в поддиапазонах: — 0,15 • Iб < I < Iб - Iб < I < Iмакс | ±[14-0.01-4 — 1]] ±[0,6 4-0.01 -4^-1]] ‘X |
| Диапазон измерений отклонения частоты переменного тока Дf, Гц | от -7,5 до +7,5 |
| Пределы допускаемой абсолютной погрешности измерений отклонения частоты переменного тока, Г ц | ±0,05 |
| Диапазон измерений установившегося отклонения напряжения переменного тока, % от Uном | от -80 до +20 |
| Пределы допускаемой абсолютной погрешности измерений установившегося отклонения напряжения переменного тока, % от Uном | ±0,5 |
| Диапазон измерений перенапряжения, % от Uном | от 110 до 150 |
| Пределы допускаемой абсолютной погрешности измерений перенапряжения, % от Uном | ±1 |
| Диапазон измерений глубины провала напряжения 5 Uп, % от Uном | от 10 до 90 |
| Пределы допускаемой абсолютной погрешности измерений глубины провала напряжения, % от Uном | ±1 |
| Диапазон измерений длительности перенапряжения, провала и прерывания напряжения, с | от 0,02 до 60,00 |
| Пределы допускаемой абсолютной погрешности измерений длительности перенапряжения, провала и прерывания напряжения, с | ±0,04 |
| Значение точности хода часов, с/сутки: - в нормальных условиях - в диапазоне рабочих температур - при отключенном питании | ±0,5 ±5,0 ±5,0 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +15 до +25 от 45 до 75 |
| Примечание - Д - измеренное значение силы переменного тока, А. | |
Таблица 38 - Значение стартового тока для счетчиков непосредственного включения
| Тип электрической энергии | Класс точности | Стартовый ток, А |
| Активная | 0,5 | 0,004^ 15 |
| 1,0 | 0,004^ 15 | |
| Реактивная | 1,0 | 0,004^ 15 |
| 2,0 | 0,005^ 15 |
Таблица 39 - Значение стартового тока для счетчиков трансформаторного включения
| Тип электрической энергии | Класс точности | Стартовый ток (чувствительность), А |
| Активная | 0,2S | 0,001-1ном |
| 0,5S | 0,001-1ном | |
| Реактивная | 0,5 | 0,002^ Iном |
| 1,0 | 0,002^ Iном |
| Наименование характеристики | Значение |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +30 °С, %, не более | от -45 до +70 95 |
| Установленный рабочий диапазон напряжения, В | от 0,9- Uном до 1,1- Uном |
| Расширенный рабочий диапазон напряжения, В | от 0,7- Uномдо 1,2- Uном |
| Предельный рабочий диапазон напряжения, В | от 0 до 1,2- Uном |
| Активная (полная) электрическая мощность, потребляемая каждой цепью напряжения переменного тока счетчиков, Вт (В^А), не более | 2 (10) |
| Активная (полная) электрическая мощность, потребляемая цепями напряжения переменного тока счетчика при наличии модема, Вт (В\Л), не более | 6 (30) |
| Полная электрическая мощность, потребляемая каждой цепью силы переменного тока счетчика, ВА, не более | 0,1 |
| Количество тарифов, не менее | 4 |
| Габаритные размеры (высота^длина^ширина), мм, не более: - модификации Меркурий 350М, Меркурий 350 - модификация Меркурий 350U - выносной дисплей | 149,0x144,0x65,5 149,0x144,0x51,4 150,5x80,0x19,5 |
| Масса, кг, не более - счетчик - выносной дисплей | 1,0 0,2 |
| Средняя наработка на отказ, ч | 320000 |
| Средний срок службы, лет | 30 |
наносится на титульный лист формуляра и руководства по эксплуатации типографским способом и на лицевую панель счетчиков методом печати или лазерной маркировки или другим способом, не ухудшающим качества.
Таблица 41 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Счетчик электрической энергии статический трехфазный Меркурий 350 | в соответствии с модификацией | 1 |
| Комплект гермовводов | - | 1 |
| Скоба для установки на опоре (поставляется только со счетчиками Меркурий 35 0U) | - | 1 |
| Выносной дисплей (при наличии в комплекте со счетчиком) | - | 1 |
| Программное обеспечение «Конфигуратор счетчиков Меркурий» | - | 1 |
| Программное обеспечение «Конфигуратор счетчиков «СПОДЭС» | - | 1 |
| Формуляр | ФО 26.51.63.130-074-74537069-2023 | 1 |
| Руководство по эксплуатации 1) | РЭ 26.51.63.130-074-74537069-2023 | 1 |
| Оптоадаптер «Меркурий 255.1» 2) | АВЛГ 699.00.00 | 1 |
| 1) В бумажном виде не поставляется. Размещается в электронном виде на сайте www.incotexcom.ru 2) Поставляется по отдельному заказу организациям, производящим поверку счетчиков. | ||
приведены в разделе 5 «Устройство и работа» руководства по эксплуатации РЭ 26.51.63.130074-74537069-2023.
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2»;
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;
Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ТУ 26.51.63.130-074-74537069-2023 «Счетчики электрической энергии статические трехфазные «Меркурий 350». Технические условия».
| Зарегистрировано поверок | 1084 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
