| Номер в госреестре | 90383-23 |
| Наименование СИ | Дефектоскопы вихретоковые |
| Обозначение типа СИ | HRID Heddy HET-02 |
| Изготовитель | HRID NDT Ltd, Хорватия |
| Год регистрации | 2023 |
| Срок свидетельства | 02.11.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы вихретоковые HRID Heddy HET-02 (далее по тексту - дефектоскопы) предназначены для измерений глубины дефектов, протяженности между индикациями несплошностей и расстояния энкодером в сварных соединениях, деталях и заготовках из металлов и токопроводящих материалов.
Принцип действия дефектоскопов основан на использовании эффекта возбуждения вихревых токов в металле в результате воздействия возбуждающего электромагнитного поля. Возбуждающее электромагнитное поле формируется вихретоковым преобразователем (далее по тексту - ВТП), на который от генератора поступает напряжение возбуждения. Вихревые токи, протекая в металле, формируют вторичное электромагнитное поле, встречно направленное по отношению к возбуждающему. Поле, сформированное в результате сложения возбуждающего и вторичного электромагнитных полей, наводит электродвижущую силу в ВТП. При наведении ВТП с бездефектного на дефектный участок объекта контроля линии вихревых токов прерываются, изменяя тем самым вторичное электромагнитное поле. Как следствие, изменяется и результирующее электромагнитное поле, что приводит к изменению напряжения сигнала, формируемого на выходе ВТП.
Дефектоскопы состоят из электронного блока и подключаемых к нему ВТП, энкодера и персонального компьютера. На передней панели дефектоскопа находятся разъемы для подключения ВТП, разъем для подключения к сети Gigabit Ethernet, разъем для подключения энкодера, разъем подключения питания, кнопка питания.
Дефектоскопы используются совместно с проходными, вращающимися и матричными ВТП производства HRID NDT Ltd. и ООО «ТЦКД-Атомкомплект».
Дефектоскопы имеют информационную табличку, на которой нанесено методом печати наименование средства измерений и его заводской номер (числовой).
Фотография общего вида и место нанесения заводского номера дефектоскопов приведены на рисунке 1. Фотографии вихретоковых преобразователей приведены на рисунке 2.
Нанесение знака поверки на дефектоскопы не предусмотрено.
Пломбирование дефектоскопов не предусмотрено.

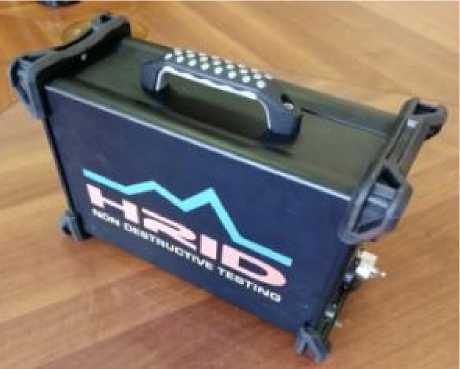

Рисунок 1 - Общий вид, обозначение места нанесения заводского номера дефектоскопов
Место нанесения
вихретоковых HRID Heddy HET-02
а) б)
в)

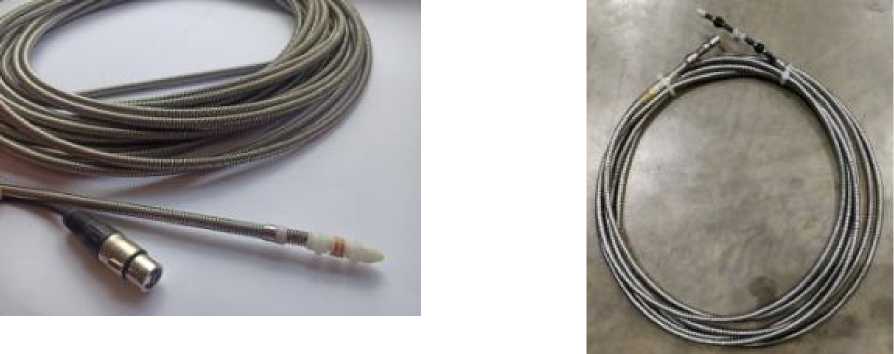

Рисунок 2 - Вихретоковые преобразователи: а) проходной вихретоковый преобразователь; б) вращающийся вихретоковый преобразователь; в) матричный вихретоковый преобразователь
Метрологически значимое программное обеспечение (далее - ПО) «HRID Heddy» выполняет следующие функции:
- изменение параметров импульса, возбуждающего катушки ВТП;
- отображение результатов контроля в виде графиков в режиме реального времени;
- запись сигналов в файл для создания базы данных и дальнейшего анализа;
- создание отчетов контроля;
- построения калибровочных кривых для определения глубины и типа дефекта.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» согласно Р 50.2.077-2014.
Идентификационные данные ПО установок соответствуют данным, приведенным в таблице 1:
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | HRID Heddy |
| Номер версии (идентификационный номер) ПО | Не ниже 7.7.1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений глубины дефектов вращающимся и матричным ВТП, мм | от 0,3 до 5,0 |
| Пределы допускаемой абсолютной погрешности измерений глубины дефектов вращающимся и матричным ВТП, мм: - в диапазоне от 0,3 до 3,0 мм - в диапазоне св. 3,0 до 5,0 мм | ±0,15 ±(0,1-H), где Н - измеренное значение глубины дефекта в мм |
| Диапазон измерений глубины дефектов для проходного ВТП, % толщины стенки | от 10 до 100 (сквозной дефект) |
| Пределы допускаемой абсолютной погрешности измерений глубины дефектов проходным ВТП, % толщины стенки | ±10 |
| Диапазон измерений расстояния энкодером, мм | от 4 до 14000 |
| Пределы допускаемой абсолютной погрешности измерений расстояния энкодером, мм | ±(2+0,001-L), где L -измеренное энкодером значение расстояния в мм |
| Диапазон измерений протяженности между индикациями несплошностей, мм | от 4 до 100 |
| Пределы допускаемой абсолютной погрешности измерений протяженности между индикациями несплошностей в диапазоне от 4 до 10 мм включ., мм | ±1 |
| Пределы допускаемой относительной погрешности измерений протяженности между индикациями несплошностей в диапазоне св. 10 до 100 мм, % | ±10 |
Таблица 3 - Технические характеристики
| Наименования характеристик | Значения |
| Количество измерительных каналов: - в непрерывном режиме - в мультиплексированном режиме - в режиме супермультиплексирования | от 1 до 40 от 1 до 128 от 1 до 640 |
| Диапазон установки частоты сигнала возбуждения ВТП, кГц | от 0,02 до 2000 |
| Допускаемое отклонение установки частоты сигнала возбуждения ВТП, % | ±5 |
| Диапазон установки напряжения сигнала возбуждения ВТП, В | от 0,2 до 20 |
| Допускаемое отклонение установки напряжения сигнала возбуждения ВТП, % | ±10 |
| Габаритные размеры электронного блока, мм, не более: - ширина - длина - высота | 330 135 255 |
| Масса электронного блока, кг, не более | 5 |
| Питания осуществляется от сети переменного тока: - напряжением, В - частотой, Г ц | от 207 до 253 от 49 до 51 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25°С, % | от 0 до +45 от 30 до 80 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность дефектоскопов
| Наименование | Обозначение | Количество |
| Дефектоскоп вихретоковый | HRID Heddy HET-02 | 1 шт. |
| Кабель питания 220В | - | 1 шт. |
| Сетевой кабель Ethernet | - | 1 шт. |
| Переносной кейс | - | 1 шт. |
| Проходной вихретоковый преобразователь (ВТП) | - | от 1 шт.* |
| Вращающийся вихретоковый преобразователь (ВТП) | - | от 1 шт.* |
| Матричный вихретоковый преобразователь (ВТП) | - | от 1 шт.* |
| Энкодер | - | от 1 шт.* |
| Мультиплексор | - | 1 шт. |
| Комплект оснастки для проведения поверки | - | 1 шт. |
| USB ключ | - | 1 шт. |
| Руководство по эксплуатации | ТЦКД.00.008 РЭ | 1 экз. |
| Паспорт | ТЦКД.00.008 ПС | 1 экз. |
| Программное обеспечение HRID Heddy. Руководство пользователя | ТЦКД.00.002 РП | 1 экз. |
| * количество и тип определяется по запросу | ||
приведены в документе «ДЕФЕКТОСКОП ВИХРЕТОКОВЫЙ HRID Heddy HET-02 Руководство по эксплуатации. Часть 2. ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ HRID Heddy. Руководство пользователя ТЦКД.00.008 РЭ2», раздел «Описание работы».
Дефектоскопы вихретоковые HRID Heddy HET-02. Стандарт предприятия. ТЦКД.00.008 СП;
Локальная поверочная схема для вихретоковых дефектоскопов.
| Зарегистрировано поверок | 18 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
