| Номер в госреестре | 90399-23 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС |
| Изготовитель | Акционерное общество "Чукотснаб" (АО "Чукотснаб"), Чукотский автономный округ, г. Анадырь |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС (далее - резервуары) предназначены для измерений объема (вместимости) при приеме, хранении и отпуске нефти и нефтепродуктов.
Принцип действия резервуара основан на заполнении его нефтью и нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Резервуары изготовлены в следующих модификациях: РВС-700, РВС-1000, РВС-3000, РВС-5000 и представляют собой стальные вертикальные конструкции цилиндрической формы с днищем и крышей. Резервуары оборудованы приемо-раздаточными устройствами и люками. Заполнение и выдача нефти и нефтепродуктов осуществляется через приемораздаточные устройства.
Расположение резервуаров стальных вертикальных цилиндрических РВС - наземное. В верхней части резервуаров предусмотрены площадки, предназначенные для удобства и безопасности перемещения обслуживающего персонала. По периметру верхней части резервуаров установлены секции ограждения.
Резервуары РВС-700 (заводской номер 28), РВС-1000 (заводские номера 1, 31, 32, 34), РВС-3000 (заводские номера 13, 14, 36, 38, 39, 43, 44, 47, 48), РВС-5000 (заводские номера 15, 16, 17, 18) расположены по адресу: Чукотский автономный округ, Чаунский район, г. Певек, нефтебаза, районный участок «Певек».

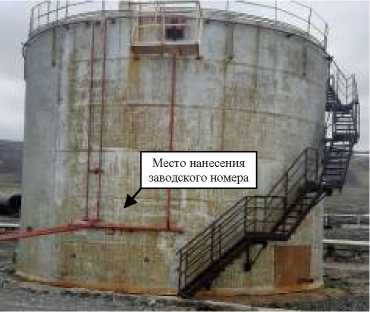

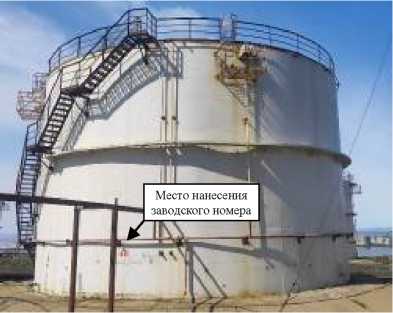

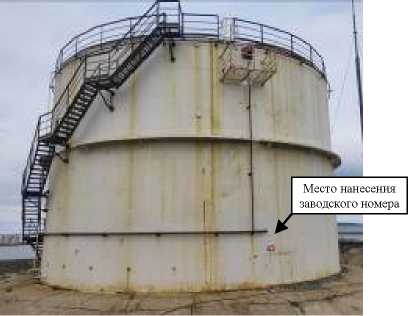

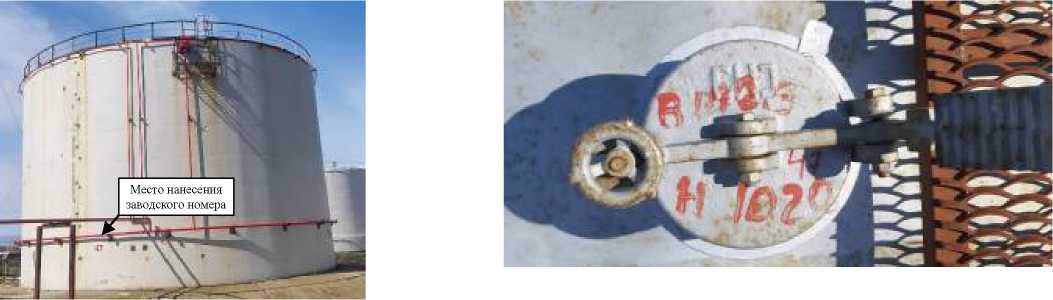

Общий вид резервуаров, представлен на рисунках 1 - 18.
Знак поверки наносится в свидетельство о поверке (при наличии). Заводские номера в виде цифрового обозначения, состоящие из арабских цифр, нанесены на стенки резервуаров аэрографическим способом (обеспечивающие идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуаров) и в технические паспорта на резервуары типографическим способом. Пломбирование резервуаров не предусмотрено.

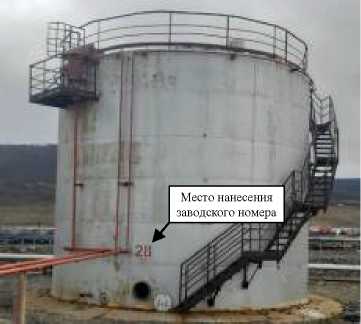

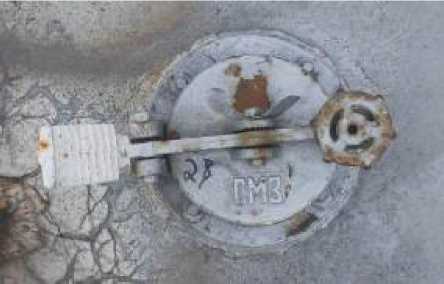

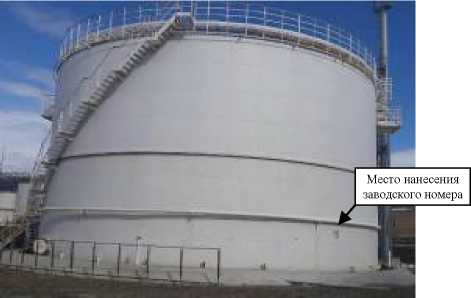

Рисунок 1 - Общий вид резервуара РВС-700 (заводской номер 28) с замерным люком
Рисунок 2 - Общий вид резервуара РВС-1000 (заводской номер 1) с замерным люком
Рисунок 3 - Общий вид резервуара РВС-1000 (заводской номер 31) с замерным люком

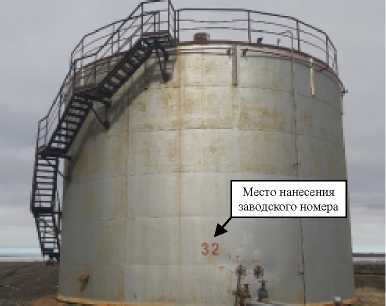

Рисунок 4 - Общий вид резервуара РВС-1000 (заводской номер 32) с замерным люком

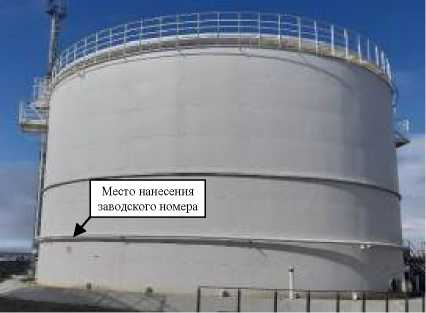

Рисунок 5 - Общий вид резервуара РВС-1000 (заводской номер 34) с замерным люком
Рисунок 6 - Общий вид резервуара РВС-3000 (заводской номер 13) с замерным люком
Рисунок 7 - Общий вид резервуара РВС-3000 (заводской номер 14) с замерным люком
Рисунок 8 - Общий вид резервуара РВС-3000 (заводской номер 36) с замерным люком
Место нанесения
заводского номера
Рисунок 9 - Общий вид резервуара РВС-3000 (заводской номер 38) с замерным люком
Рисунок 10 - Общий вид резервуара РВС-3000 (заводской номер 39) с замерным люком
Рисунок 11 - Общий вид резервуара РВС-3000 (заводской номер 43) с замерным люком

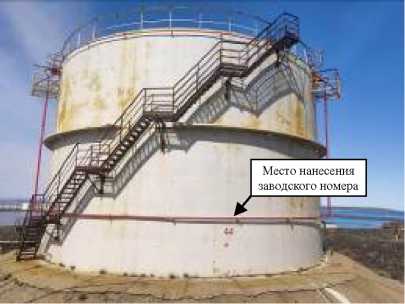

Рисунок 12 - Общий вид резервуара РВС-3000 (заводской номер 44) с замерным люком
Рисунок 13 - Общий вид резервуара РВС-3000 (заводской номер 47) с замерным люком
Рисунок 14 - Общий вид резервуара РВС-3000 (заводской номер 48) с замерным люком
Место нанесения
заводского номера
Рисунок 15 - Общий вид резервуара РВС-5000 (заводской номер 15) с замерным люком
Место нанесения
заводского номера
Рисунок 16 - Общий вид резервуара РВС-5000 (заводской номер 16) с замерным люком
Рисунок 18 - Общий вид резервуара РВС-5000 (заводской номер 18) с замерным люком
Рисунок 17 - Общий вид резервуара РВС-5000 (заводской номер 17) с замерным люком
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| РВС-700 | РВС-1000 | РВС-3000 | РВС-5000 | |
| Номинальная вместимость, м3 | 700 | 1 000 | 3 000 | 5 000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,2 | ±0,1 | ||
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °C - атмосферное давление, кПа | от -60 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист технического паспорта резервуара типографическим способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный | РВС-700 | 1 шт. |
| цилиндрический | РВС-1000 | 4 шт. |
| РВС-3000 | 9 шт. | |
| РВС-5000 | 4 шт. | |
| Технический паспорт | - | 18 экз. |
| Градуировочная таблица | - | 18 экз. |
приведены в разделе 4 технического паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 18 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
