| Номер в госреестре | 90403-23 |
| Наименование СИ | Акселерометры ударные |
| Обозначение типа СИ | ASM |
| Изготовитель | YMC PIEZOTRONICS INC, Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 03.11.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Акселерометры ударные ASM (далее - акселерометры) предназначены для измерений и преобразований значений параметров кратковременных импульсов и ударных воздействий (ударного ускорения) в электрический сигнал.
Акселерометры представляют собой пьезоэлектрический преобразователь инерционного типа, использующий прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на акселерометр.
Конструктивно акселерометры состоят из инерционной массы, пьезоэлемента (керамика) и основания, жестко между собой соединенными, и закрытого корпуса. Акселерометры поддерживают технологию опроса TEDS (Transducer Electronic Data Sheet).
К настоящему типу средств измерений относятся акселерометры ударные ASM следующих исполнений ASM 111AXXY, ASM 211AXXY (где ХХ - коэффициент преобразования, мВ/g (пКл/g); Y - конструктивное исполнение (G - изолированное основание, может иметь дополнение TE - встроенная технология опроса TEDS), Y - может отсутствовать), которые отличаются друг от друга диапазонами измерений амплитуд ударного ускорения, номинальным значением коэффициента преобразования. Акселерометры исполнения ASM 111AXXY имеют встроенный усилитель заряда.
Пломбирование акселерометров не предусмотрено.
Нанесение знака поверки на акселерометры не предусмотрено.
Маркировка на акселерометры наносится на корпус способом лазерной гравировки, которая содержит исполнение и его серийный номер в числовом формате.

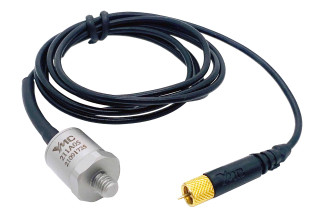

Общий вид акселерометров приведен на рисунке 1.
Рисунок 1 - Общий вид акселерометров ударных ASM
Место нанесения серийного номера
Таблица 1 — Метрологические характеристики акселерометров ASM 111AXXY
| Наименование характеристики | Значение | ||
| ASM 111А01 | ASM 111А02 | ASM 111А05 | |
| Диапазон измерений амплитуд ударного ускорения, g (м/с2) | от 5 до 104 (от 50 до 105) | от 5 до 2-104 (от 50 до 2Ч05) | от 5 до 5-104 (от 50 до 5-105) |
| Номинальный коэффициент преобразования, мВ/g (мВ/м^с-2) | 0,5 (0,05) | 0,25 (0,025) | 0,1 (0,01) |
| Отклонение коэффициента преобразования от номинального значения, %, не более | ±10 | ||
| Нелинейность амплитудной характеристики, %, не более | 5 | 10 | |
| Относительная погрешность измерений амплитуд ударного ускорения, дБ, не более | ±1 | ||
| Собственная резонансная частота, кГц, не менее | 40 | ||
| Пределы допускаемого отклонения коэффициента преобразования от изменения температуры окружающей среды в диапазоне рабочих температур, %/1 °С | ±0,3 | ||
| Нормальные условия измерений: - температура окружающей среды, °С | от +18 до +25 | ||
Таблица 2 — Метрологические характеристики акселерометров ASM 211AXXY
| Наименование характеристики | Значение | |||
| ASM 211А01 | ASM 211А02 | ASM 211А05 | ASM 211А10 | |
| Диапазон измерений амплитуд ударного ускорения, g (м/с2) | от 5 до 104 (от 50 до 105) | от 5 до 2-104 (от 50 до 2405) | от 5 до 5-104 (от 50 до 5-105) | от 5 до 105 (от 50 до 106) |
| Номинальный коэффициент преобразования, пКл/g (пКл/м^с-2) | 1,25 (0,13) | 0,65 (0,07) | 0,17 (0,02) | 0,13 (0,013) |
| Отклонение коэффициента преобразования от номинального значения, %, не более | ±10 | |||
| Нелинейность амплитудной характеристики, %, не более | 5 | 10 | ||
| Относительная погрешность измерений амплитуд ударного ускорения, дБ, не более | ±1 | |||
| Собственная резонансная частота, кГц, не менее | 40 | |||
| Пределы допускаемого отклонения коэффициента преобразования от изменения температуры окружающей среды в диапазоне рабочих температур, %/1 °С | ±0,3 | |||
| Нормальные условия измерений: - температура окружающей среды, °С | от +18 до +25 | |||
| Таблица 3 — Основные технические характеристики акселерометров ASM | 111AXXY |
| Наименование характеристики | Значение |
| Напряжение питания акселерометра, В | от 18 до 28 |
| Выходное напряжение смещения акселерометра, В | от 9,5 до 12,5 |
| Выходное сопротивление акселерометра, Ом, не более | 100 |
| Габаритные размеры (диаметр; высота), мм, не более | 12,0; 24,5 |
| Масса, г, не более | 10 |
| Условия эксплуатации: - температура окружающей среды, °С | от - 40 до +70 |
| Средняя наработка до отказа, ч, не менее | 10000 |
| Средний срок службы, лет | 10 |
| Таблица 4 — Основные технические характеристики акселерометров ASM | 211AXXY |
| Наименование характеристики | Значение |
| Сопротивление изоляции акселерометра, Ом, не менее | 1010 |
| Габаритные размеры (диаметр; высота), мм, не более | 12,0; 24,5 |
| Масса, г, не более | 10 |
| Условия эксплуатации: - температура окружающей среды, °С | от - 40 до +65 |
| Средняя наработка до отказа, ч, не менее | 10000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 — Комплектность акселерометров
| Наименование | Обозначение | Количество |
| Акселерометр ударный ASM | исполнение по заказу | 1 шт. |
| Коробка для хранения | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
Раздел 2 «Описание параметров и принцип работы» руководства по эксплуатации «Акселерометры ударные ASM».
Государственная поверочная схема для средств измерений ускорения, скорости и силы при ударном движении, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2021 г. № 2537;
Стандарт предприятия YMC PIEZOTRONICS INC.
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
