| Номер в госреестре | 90407-23 |
| Наименование СИ | Резервуары горизонтальные стальные двустенные |
| Обозначение типа СИ | РГСД-25 |
| Изготовитель | Общество с ограниченной ответственностью "Техмонтажспецстрой" (ООО "Техмонтажспецстрой"), Ставропольский край, г. Пятигорск |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные двустенные РГСД-25 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - горизонтальные стальные двустенные, номинальной вместимостью 25 м3 подземного расположения.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенный цилиндрический стальной двустенный сосуд с днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к люку резервуара.
Резервуары РГСД-25 с заводскими номерами 333, 334, 338, 339, 341, 342, 343, 344 расположены по адресу: Республика Южная Осетия, нп Зиууат.
Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин и измерительных люков приведены на рисунках 2, 3, 4, 5.
Нанесение знака поверки на средство измерений не предусмотрено.

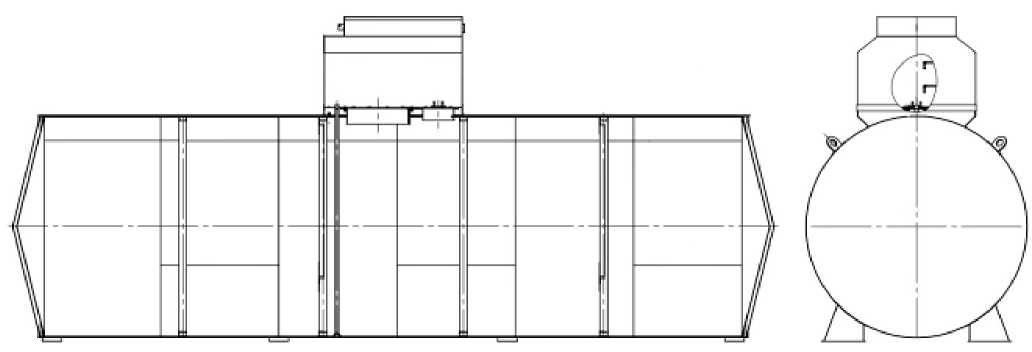

Рисунок 1 - Эскиз общего вида резервуаров

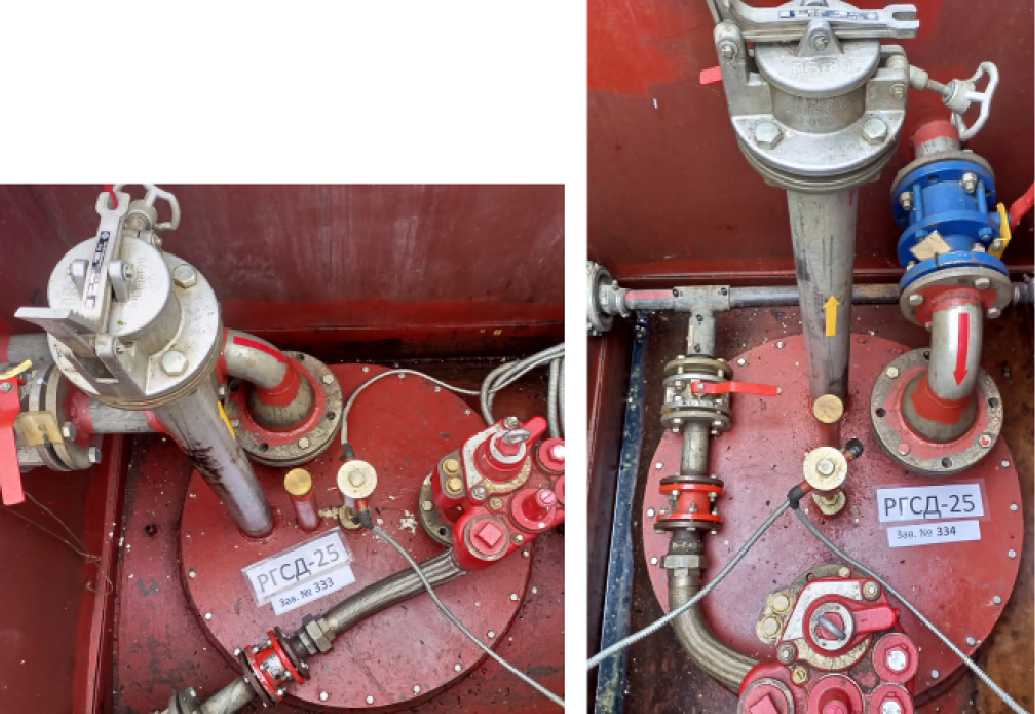

Рисунок 2 - Горловины и измерительные люки резервуаров РГСД-25 зав.№№ 333, 334

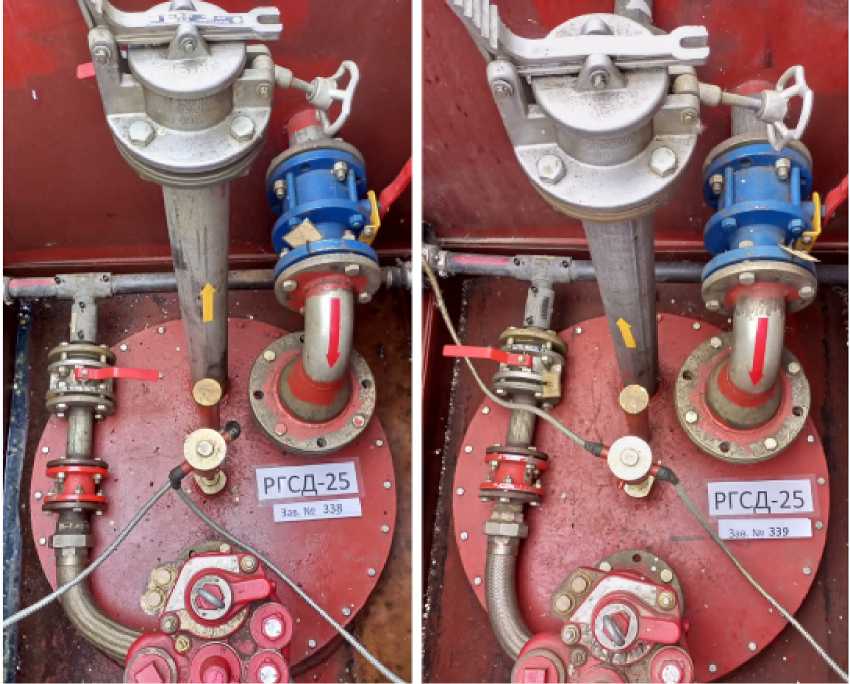

Рисунок 3 - Горловины и измерительные люки резервуаров РГСД-25 зав.№№ 338, 339

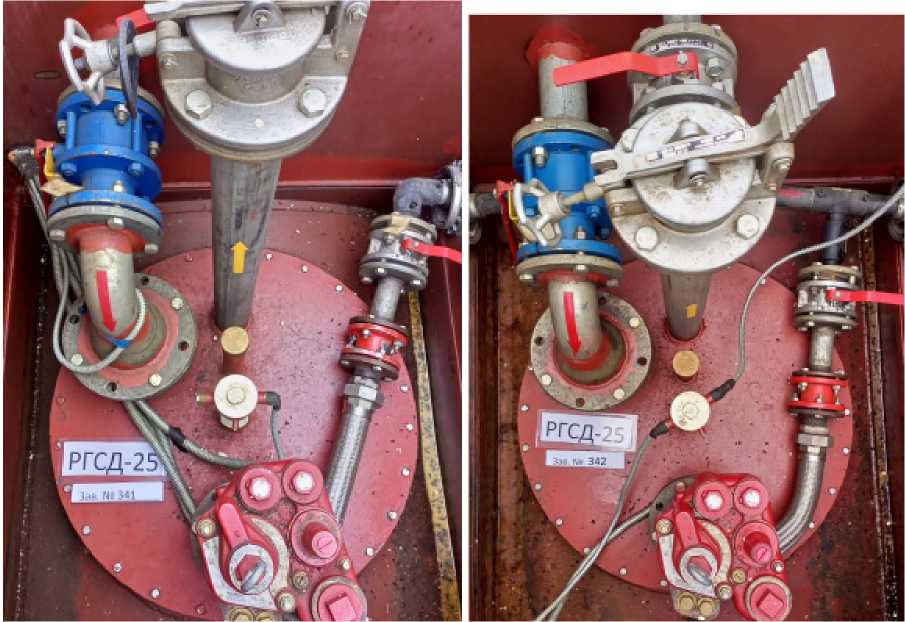

Рисунок 4 - Горловины и измерительные люки резервуаров РГСД-25 зав.№№ 341, 342

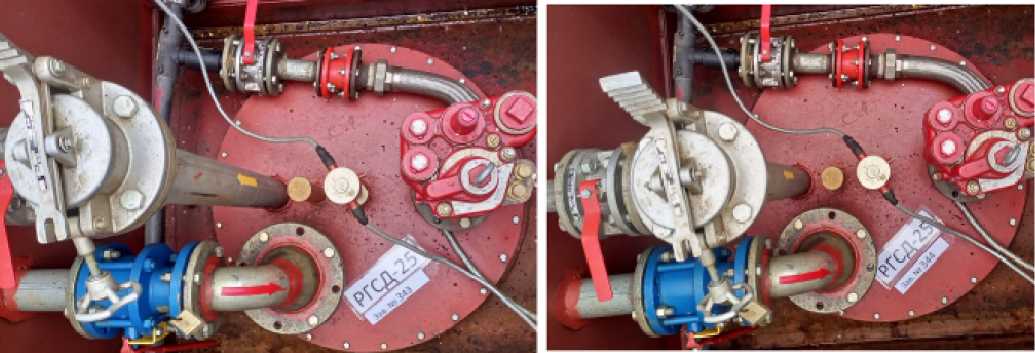

Рисунок 5 - Горловины и измерительные люки резервуаров РГСД-25 зав.№№ 343, 344
Пломбирование резервуаров РГСД-25 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 25 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 |
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом.
Та блица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной двустенный | РГСД-25 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
