Глубиномеры микрометрические Точинтех, 90410-23

90410-23
Глубиномеры микрометрические Точинтех (далее по тексту - глубиномеры) предназначены для измерений глубины пазов и высоты уступов до 300 мм.
Карточка СИ
Номер в госреестре 90410-23
Наименование СИ Глубиномеры микрометрические
Обозначение типа СИ Точинтех
Изготовитель GUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР
Год регистрации 2023
Срок свидетельства 03.11.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Глубиномеры микрометрические Точинтех (далее по тексту - глубиномеры) предназначены для измерений глубины пазов и высоты уступов до 300 мм.

Описание

Принцип действия глубиномеров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника до соприкосновения с измеряемой поверхностью.

Глубиномер состоит из основания с измерительной поверхностью прямоугольной формы, в которое запрессована микрометрическая головка. В отверстие микрометрического винта устанавливаются сменные измерительные стержни с плоской измерительной поверхностью, которые обеспечивают требуемый диапазон измерений.

В диапазоне от 0 до 25 мм измерение осуществляется прямым методом по отсчетному устройству, в диапазоне от 25 до 300 мм - с применением сменных измерительных стержней (входят в комплект глубиномера), при этом установка глубиномера на нулевой отсчет производится по концевым мерам длины.

Число модификаций - 12 (ГМ 25, ГМ 50, ГМ 75, ГМ 100, ГМ 125, ГМ 150, ГМ 175, ГМ 200, ГМ 225, ГМ 250, ГМ 275, ГМ 300), отличающихся друг от друга диапазоном измерений, количеством и длиной сменных измерительных стержней.

Общий вид глубиномеров, в зависимости от диапазона измерений, представлен на рисунке 1.

К данному типу средств измерений относятся глубиномеры торговой марки «Точинтех»

Логотип точинтех наносится на паспорт глубиномеров типографским методом, на основание глубиномера методом лазерной маркировки.

Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на барабан микрометрической головки глубиномера методом лазерной маркировки в местах, указанных на рисунках 1-2.

Сведения о диапазоне измерений и цене деления наносятся на основание глубиномера методом лазерной маркировки.

Возможность нанесения знака поверки на средство измерений отсутствует.

Общий вид глубиномеров указан на рисунках 1-2.

Пломбирование глубиномеров от несанкционированного доступа не предусмотрено.

Место нанесения заводского номера

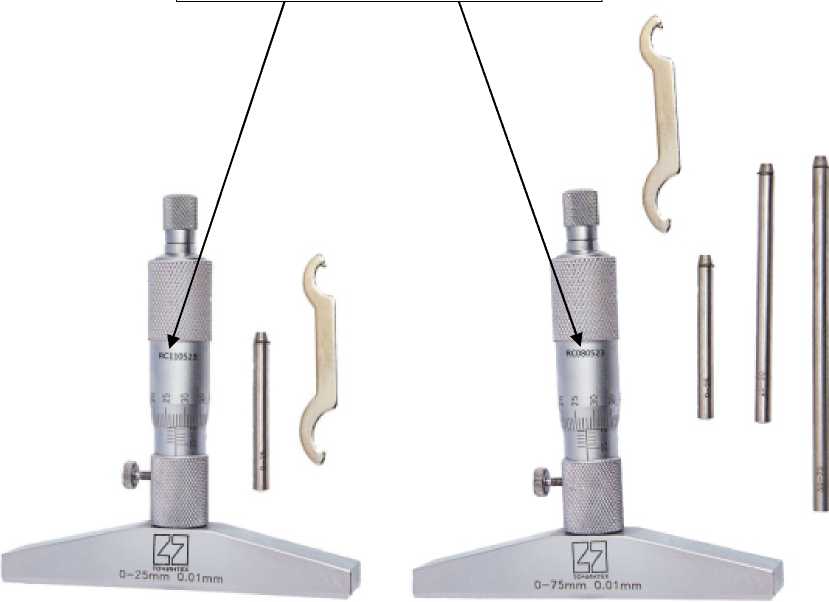

Рисунок 1 - Общий вид глубиномеров модификации ГМ 25 и ГМ 75

Место нанесения заводского номера

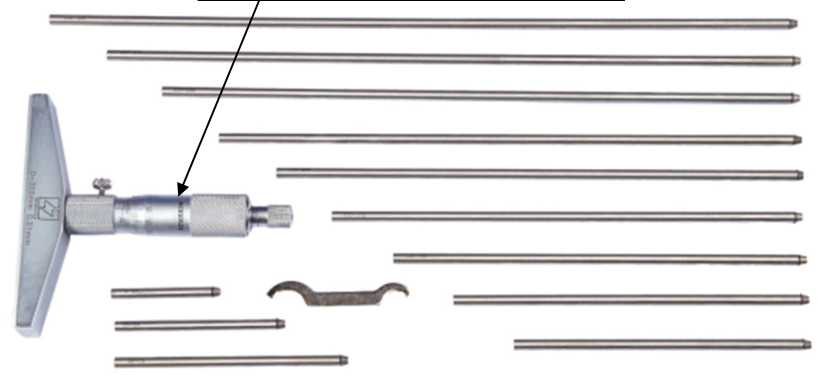

Рисунок 2 - Общий вид глубиномеров модификации ГМ 300

Технические характеристики

Таблица 1 - Метрологические характеристики

Модификация

Диапазон измерений, мм

Цена деления, мм

Измерительное усилие, Н

Колебание измерительного усилия, Н, не более

Отклонение плоскостности измерительной поверхности основания глубиномеров, мкм, не более

ГМ 25

От 0 до 25

0,01

От 3 до 6

2

2

ГМ 50

От 0 до 50

ГМ 75

От 0 до 75

ГМ 100

От 0 до 100

ГМ 125

От 0 до 125

ГМ 150

От 0 до 150

ГМ 175

От 0 до 175

ГМ 200

От 0 до 200

ГМ 225

От 0 до 225

ГМ 250

От 0 до 250

ГМ 275

От 0 до 275

ГМ 300

От 0 до 300

Таблица 2 - Пределы допускаемой абсолютной погрешности

Измеряемая глубина, мм

Пределы допускаемой абсолютной погрешности, мкм

от 0 до 25 включ.

±5

св. 25 до 50 включ.

±8

св. 50 до 100 включ.

±10

св. 100 до 300

±12

Таблица 3 - Технические характеристики глубиномеров

Наименование характеристики

Значение

Габаритные размеры измерительной поверхности основания (Длина х Ширина), мм, не более

100х16

Габаритные размеры глубиномера (Длина х Ширина х Высота), мм, не более

100x16x145

Масса, кг, не более

0,5

Таблица 4 - Условия эксплуатации

Наименование характеристики

Значение

Условия эксплуатации:

- диапазон рабочих температур, °С

- относительная влажность воздуха, %, не более

От +15 до +25

80

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Комплектность

Г лубиномер микрометрический

Точинтех

1 шт.

Сменные измерительные стержни

-

1 компл.

Ключ

-

1 шт.

Футляр

-

1 шт.

Паспорт

-

1 экз.

Сведения о методах измерений

приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта глубиномеров микрометрических Точинтех.

Нормативные документы

Государственная поверочная схема для средств измерений длины в диапазоне от 140’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г.№ 2840;

Стандарт предприятия GUILIN MEASURING AND CUTTING TOOL CO., LTD «Глубиномеры микрометрические Точинтех».

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 07.11.2024
