| Номер в госреестре | 90412-23 |
| Наименование СИ | Меры размеров частиц в водной среде |
| Обозначение типа СИ | МРЧ-0 |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская область, г. Солнечногорск, р.п. Менделеево |
| Год регистрации | 2023 |
| Срок свидетельства | 03.11.2028 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры размеров частиц в водной среде МРЧ-0,07 (далее - меры) предназначены для воспроизведения и передачи единицы размера (среднего значения диаметра) частиц средствам измерений дисперсных параметров аэрозолей и взвесей.
Меры представляют собой суспензии монодисперсных частиц полистирольного латекса в водной среде, расфасованные в пластиковые флаконы.
Принцип работы мер основан на воспроизведении размеров (средних значений диаметров) взвешенных в мерах частиц.
Общий вид мер представлен на рисунке 1.
*»w
т- O.QT-
^1лгакЛгняО6.й
‘■^шатЛения
after 5*

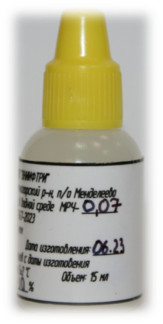

Рисунок 1 - Общий вид мер размеров частиц в водной среде МРЧ-0,07
Пломбировка мер не предусмотрена.
Идентификационные данные мер (название, тип, объем фасовки, воспроизводимый размер частиц, дата изготовления, срок годности, а также номер партии и наименование изготовителя) включены в маркировку, которая в виде нестираемой этикетки наносится на пластиковый флакон, в котором содержится мера. Этикетка выполнена типографским методом, обеспечивающим прочтение и сохранность маркировки в процессе эксплуатации мер. Заводской номер имеет цифровой формат. Этикетка с идентификационными данными мер представлена на рисунке 2.
ФГУП’ВНИИФТРИ-
Московская обл., Солнечногорский р-н, п/о Менделеева
ВНШ1ФТРИ
Мера разно род частиц б йодной среде МРЧ-
ТУ20.1620-001-02567567-2023
Размер частиц, мкм
№ партии Дата изготовления;
Срок годности; 18 месяцев с даты изготойения Температура хранения; 5x2 'С Объем; 15 мл Доля сухого остатка%

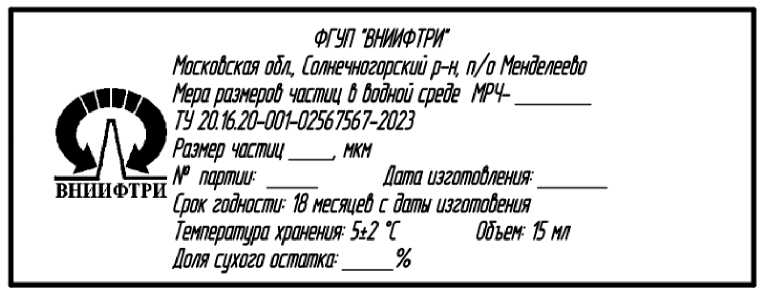

Рисунок 2 - Этикетка с идентификационными данными мер
Нанесение знака утверждения типа и знака поверки непосредственно на меры не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Размер (среднее значение диаметра) частиц, мкм | 0,07 |
| Пределы допускаемой относительной погрешности воспроизведения размеров частиц, % | ±5 |
| Наименование характеристики | Значение |
| Номинальный объем фасовки мер, см3 | 15 |
| Срок годности, месяцев, не более | 12 |
| Условия эксплуатации мер: - температура окружающей среды, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа | от +20 до +30 80 от 84 до 106,7 |
наносится на титульный лист руководства по эксплуатации и паспорта мер методом компьютерной графики.
Таблица 3 - Комплектность мер
| Наименование | Обозначение | Количество |
| Мера размеров частиц в водной среде МРЧ-0,07 | _ | 1 шт. |
| Паспорт | _ | 1 экз. |
| Руководство по эксплуатации | _ | 1 экз. |
приведены в разделе 4 «Подготовка к применению» и разделе 5 «Порядок применения» документа «Меры размеров частиц в водной среде МРЧ-0,07. Руководство по эксплуатации».
Приказ Росстандарта от 30 декабря 2021 г. № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
ТУ 20.16.20-001-02567567-2023. Меры размеров частиц в водной среде МРЧ. Технические условия.
