| Номер в госреестре | 90413-23 |
| Наименование СИ | Комплекс измерения и обработки телеметрической информации |
| Обозначение типа СИ | ИВК ИС-102 ОИ-310 |
| Изготовитель | Общество с ограниченной ответственностью "ТелекомТрейд" (ООО "ТелекомТрейд"), г. Уфа |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерения и обработки телеметрической информации ИВК ИС-102 ОИ-310 (далее - комплекс) предназначен для измерений, сбора, преобразования, формирования потока и хранения телеметрической информации (ТМИ) регистрации и обработки нормализованных аналоговых сигналов от датчико-преобразующей аппаратуры медленно- и быстро меняющихся параметров в виде напряжения и силы постоянного тока, частоты переменного тока, электрического сопротивления постоянному току, а также для воспроизведения напряжения постоянного тока и формирования шкалы времени при наземных испытаниях ракетнокосмической техники.
Принцип действия комплекса основан на измерении, регистрации и первичной обработки аналоговых электрических сигналов, приёма и обработки дискретных сигналов, отображения измерительной информации на экране персонального компьютера и ее дальнейшей архивации.
Конструктивно комплекс состоит из:
- кроссировочного шкафа (шкаф напольный КШБ) серого цвета с разъемами, установленными на панелях, кроссировочными полями и стойкой преобразования (стойка БМП), включающих в себя 2 крейта c двумя встроенными крейт-контроллерами и измерительными модулями РХ1е (СИ БМП);
- кроссировочного шкафа (шкаф напольный ККШ), состоящего из 5-ти секций, серого цвета с разъемами, установленными на панелях, кроссировочными полями, двумя стойками преобразования (стойка ММП №1, стойка ММП №2), включающих в себя 4 крейта c двумя встроенными крейт-контроллерами, измерительными модулями PXte и модулями питания потенциометрических датчиков (СИ ММП);
- кроссировочного шкафа стандарта Евромеханика (2 секции) серого цвета с разъемами, установленными на панелях, и двумя стойками преобразования 19", включающих в себя 4 крейта c двумя встроенными крейт-контроллерами, измерительными модулями PXI, SCXI, крейта с источниками тока и терминальными блоками (ПСТИ-2);
- стойки системы хранения телеметрической информации (СХТИ) серого цвета;
- 26 автоматизированных рабочих мест (АРМ) системы обработки и отображения информации (система обработки и отображения информации ИС-102).
Функционально комплекс включает в себя следующие измерительные каналы (далее - ИК):
- ИК напряжения постоянного тока среднего уровня с низкими частотами опроса (ИК1);
- ИК напряжения постоянного тока среднего уровня с высокими частотами опроса (ИК2);
- ИК силы постоянного тока при частоте опроса 100 Гц (ИК3);
- ИК электрического сопротивления постоянному току от термопреобразователей сопротивления, находящихся во взрывоопасных зонах (ИК4);
- ИК частотных сигналов низкого уровня от датчиков расхода и оборотов (ИК5);
- ИК электрического сопротивления постоянному току от термопреобразователей сопротивления (ИК8);
- ИК напряжения постоянного тока от термоэлектрических преобразователей (ИК9);
- ИК напряжения постоянного тока среднего уровня с параллельным преобразованием (ИК10).
В комплексе обеспечивается прием цифровых (дискретных) сигналов модулями PXIe-6535 и PXIe-8431/8 в виде логических сигналов с уровнями ТТЛ (транзисторнотранзисторная логика).
Комплекс выполняет следующие дополнительные функции:
- подключение печатающих устройств для оформления результатов измерений;
- подключение в существующую локальную вычислительную сеть (возможность связи с другими системами).
ИК комплекса дублированы от входов кроссировочных шкафов.
Полный перечень ИК комплекса приведен в формуляре.
К комплексу данного типа относится комплекс с зав. № 001.
Заводской номер в виде цифрового кода типографским способом наносится на маркировочную наклейку шкафа напольного ККШ из состава СИ ММП.
Общий вид комплекса с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунках 1-5.
Пломбирование мест настройки (регулировки) комплекса не предусмотрено.
Нанесение знака поверки на комплекс в обязательном порядке не предусмотрено.

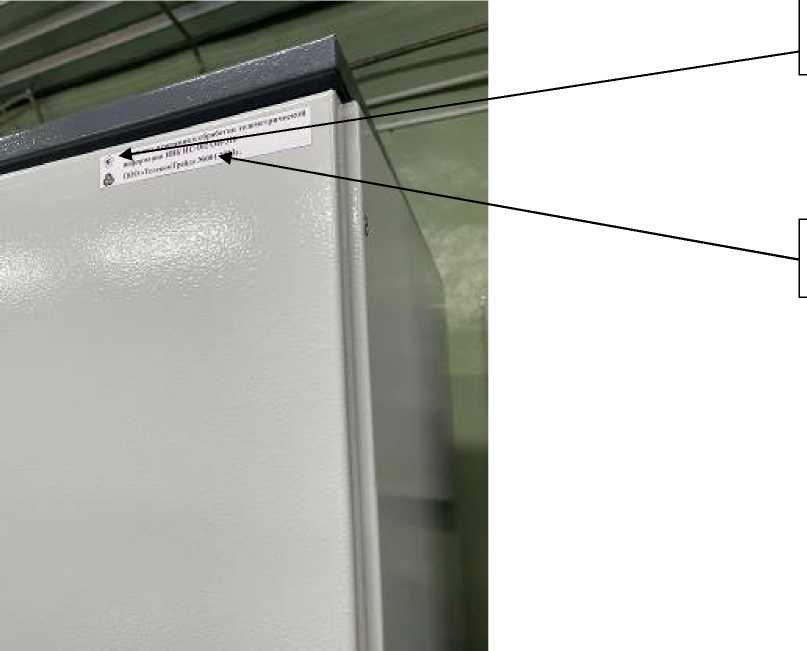

Место нанесения маркировочной наклейки
Место нанесения заводского номера

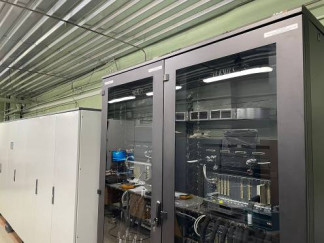

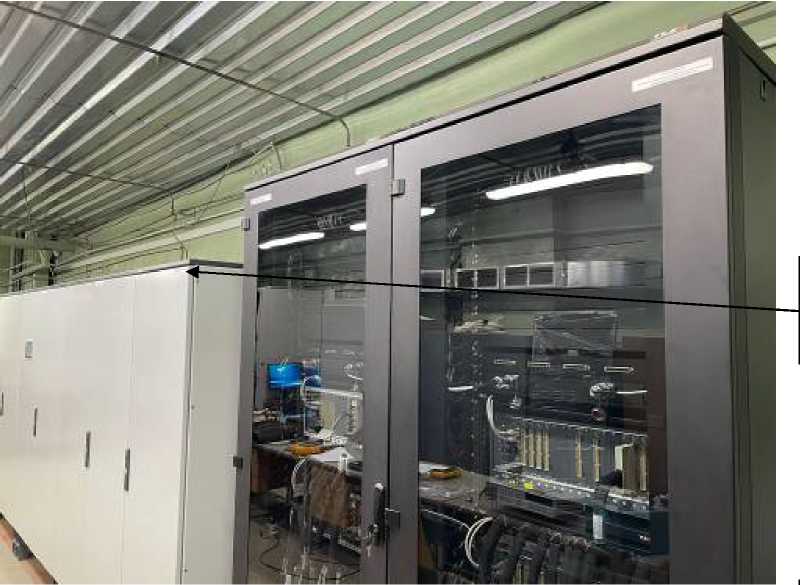

Рисунок 1 - Общий вид СИ ММП с указанием места нанесения знака утверждения типа и места нанесения заводского номера
Место нанесения знака утверждения типа

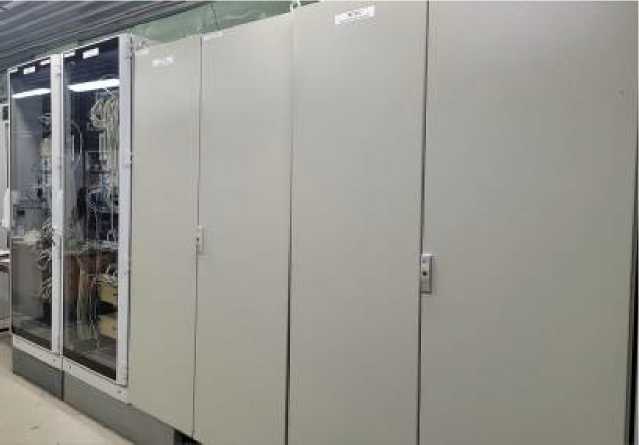

Рисунок 2 - Общий вид ПСТИ-2

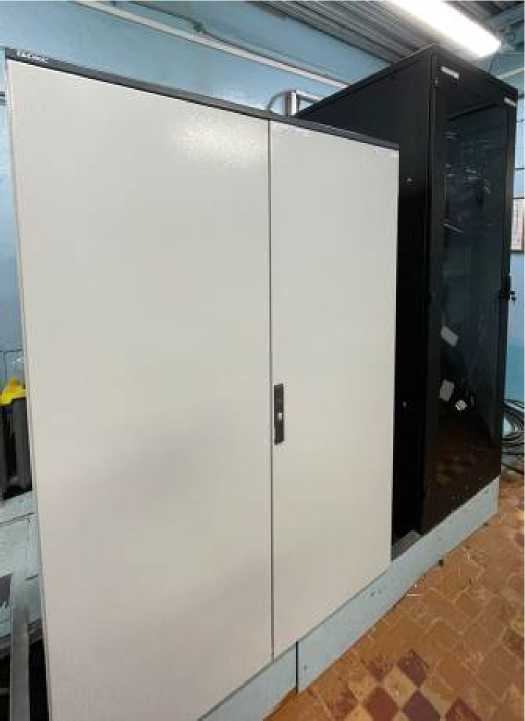

Рисунок 3 - Общий вид СИ БМП

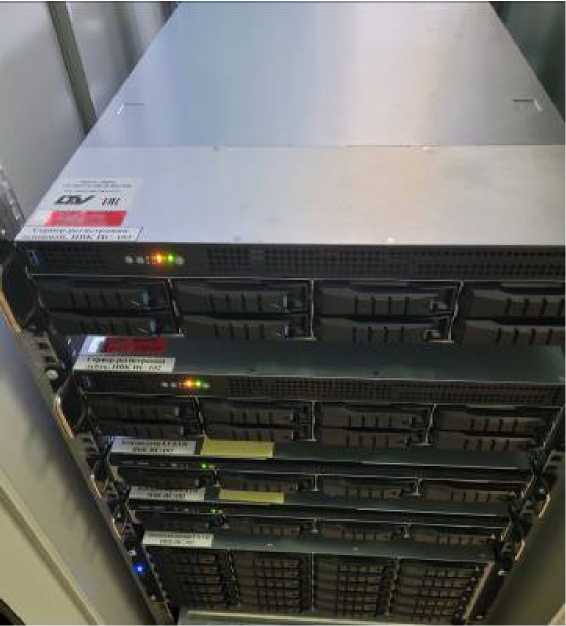

Рисунок 4 - Общий вид СХТИ
\

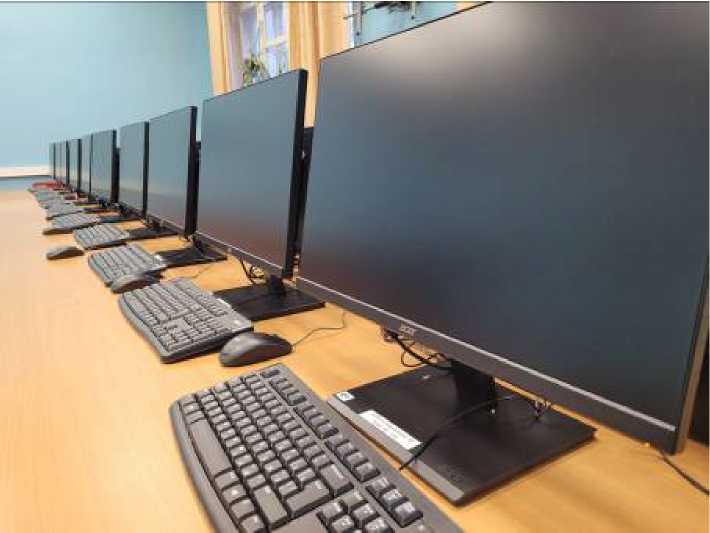

Рисунок 5 - общий вид системы обработки и отображения информации ИС-102
Программное обеспечение (далее - ПО) комплекса является внешним.
Конструкция комплекса исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО комплекса подразделяется на метрологически значимую и незначимую части.
Метрологически значимой частью является метрологический модуль «MeasurementClasses.dll», входящий в состав программы «MeasurementSystem.exe.».
Метрологические характеристики комплекса нормированы с учетом влияния метрологически значимой части ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО комплекса приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Measurementclasses. dll |
| Номер версии (идентификационный номер ПО) | Версия 1.0.0 |
| Цифровой идентификатор ПО | 759D0043 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Диапазон измерений/ воспроизведений | Частота опроса | Наименование (количество) измерительных каналов | Пределы допускаемой абсолютной (А)/ относительной (6)/ приведенной к полному диапазону измерений (у)/ воспроизведений погрешности измерений/ воспроизведений |
| Измерение напряжения постоянного тока | от 0 до +10 В | до 50000 Гц | ИК10 (192) | Y = ±0,05 % |
| от 0 до +10 В | до 200000 Гц | ИК10 (64) | Y = ±0,05 % | |
| от 0 до +10 В | до 10000 Гц | ИК1-ИК2 (448) | Y = ±0,1 % | |
| от -60 до +60 мВ | до 200 Гц | ИК9 (64) | Y = ±0,05 % | |
| Измерение силы постоянного тока | от 0 до 20 мА | до 100 Гц | ИК3 (128) | Y =±0,07 % |
| Измерение электрического сопротивления постоянному току | от 0 до 400 Ом | до 100 Гц | ИК8 (928) | А = ±0,12 Ом |
| от 5 до 235 Ом | до 200 Гц | ИК4 (128) | Y = ±0,5 % | |
| Измерение частоты переменного тока | от 1 до 10000 Гц | до 100 Гц | ИК5 (20) | 6 = ±0,02 % |
| Воспроизведение напряжения постоянного тока | от 0 до +16 В | - | -(128) | Y = ±0,1 % |
| Формирование шкалы времени* | - | 10 кГц | - | А = ±1 мс |
| Синхронизация измерительных данных относительно команды «Старт» | - | 1 МГц | - | А = ±1 мкс |
каждые 10000 с
| Наименование характеристики | Значение |
| Длина линии связи от датчико-преобразующей аппаратуры до входа измерительного модуля, м, не более | 140 |
| Параметры электрического питания: - напряжение переменного тока, В | от 187 до 242 |
| - частота переменного тока, Гц | 50+1 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более: 1. СИ БМП в составе: - шкаф напольный КТТТБ; | 1200х1800х800 |
| - стойка БМП 2. СИ ММП в составе: - шкаф напольный ККШ (5 секций) в составе: | 800x2282x1200 |
| -секция №1; | 1200x1800x800 |
| -секция №2; | 1200x1800x800 |
| -секция №3; | 1200x1800x800 |
| -секция №4; | 1200x1800x800 |
| -секция №5; | 600x1800x800 |
| - стойка ММП № 1; | 800x2060x800 |
| - стойка ММП №2. 3. ПСТИ-2 в составе: | 800x2060x800 |
| - шкаф кроссировочный стандарта Евромеханика (2 секции); | 1200x2105x400 |
| - стойка преобразования 19" (2 стойки) | 800x2100x1000 |
| Масса, кг, не более: 1. СИ БМП в составе: - шкаф напольный КТТТБ; | 262,4 |
| - стойка БМП 2. СИ ММП в составе: - шкаф напольный ККШ (5 секций) в составе: | 320 |
| -секция №1; | 270 |
| -секция №2; | 255 |
| -секция №3; | 290 |
| -секция №4; | 235 |
| -секция №5; | 200 |
| - стойка ММП № 1; | 320 |
| - стойка ММП №2 3. ПСТИ-2 в составе: | 320 |
| - шкаф кроссировочный стандарта Евромеханика (2 секции); | 200 |
| - стойка преобразования 19" (2 стойки). | 150 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность окружающего воздуха без конденсации | от +5 до +35 |
| при температуре окружающего воздуха +25 °С, %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Средняя наработка до отказа, ч | 20000 |
| Средний срок службы, лет | 15 |
наносится на маркировочную наклейку СИ ММП комплекса любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс измерения и обработки телеметрической информации | ИВК ИС-102 ОИ-310 | 1 шт. |
| Руководства по эксплуатации | ТРЕД.411730.000 РЭ | 1 экз. |
| ТРЕД.411730.001 РЭ | 1 экз. | |
| ТРЕД.411730.002 РЭ | 1 экз. | |
| ТРЕД.411730.003 РЭ | 1 экз. | |
| Формуляр | ТРЕД.411730.000 ФО | 1 экз. |
изложены в разделе 4 «Методы измерений» руководства по эксплуатации ТРЕД.411730.000 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
