| Номер в госреестре | 90417-23 |
| Наименование СИ | Динамометры универсальные |
| Обозначение типа СИ | ДО |
| Изготовитель | Акционерное общество "Нижегородский завод 70-летия Победы" (АО "НЗ 70-летия Победы"), г. Нижний Новгород |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Динамометры универсальные ДО (далее по тексту - динамометры), предназначены для измерений силы при поверке и калибровке силоизмерителей и испытательных машин в режиме статического нагружения.
Принцип действия динамометров заключается в определении значения силы по величине деформации упругого элемента при помощи отсчетного устройства. Фактическое значение величины деформации устанавливается по условной шкале динамометра и градуировочной таблице (характеристике).
Динамометры универсальные ДО изготовлены в трех исполнениях ДО (Р/С/СМ):
- ДОР предназначены для измерения статической силы при растяжении;
- ДОС и ДОСМ для измерения статической силы при сжатии;
Конструктивно динамометры состоят из упругого элемента, отсчетного устройства и рычажного механизма.
Упругий элемент состоит из скобы и центрирующего устройства приложения нагрузки.
Отсчетное (механическое) устройство представляет собой индикатор часового типа.
Рычажный механизм выполнен в виде блока особой конструкции сопряженными с упругим элементом и механизмом крепления отсчетного устройства, предназначенный для передачи деформации упругого элемента на отсчетное устройство.
К динамометрам данного типа относятся динамометры универсальные ДО модификаций:
ДОР-0,3 зав. № р 416, ДОР-0,5 зав. № р 388, ДОР-1 зав. № р 207, ДОР-3 зав. № р 321, ДОР-10 зав. № р 1622, ДОР-20 зав. № р 305, ДОР-50 зав. № 27, ДОСМ-3-0,5У зав. № 153, ДОСМ-3-2У зав. № 491, ДОСМ-3-1 зав. № 598, ДОСМ-3-30У зав. № 97, ДОСМ-3-5 зав. № 1024, ДОСМ-3-200У зав. № 438, ДОС-50 зав. № с 414, ДОС-100 зав. № с 142. Количество модификаций - 15, отличающихся диапазоном измерений, геометрией упругого элемента и рычажного устройства.
На боковой поверхности упругого элемента динамометра при помощи гравировки нанесена информация об изготовителе, заводском номере (в виде цифрового кода), модификации и предельно допустимой нагрузки.
Пломбирование динамометров не предусмотрено, ограничение доступа к метрологически значимым функциям обеспечивается конструкцией.

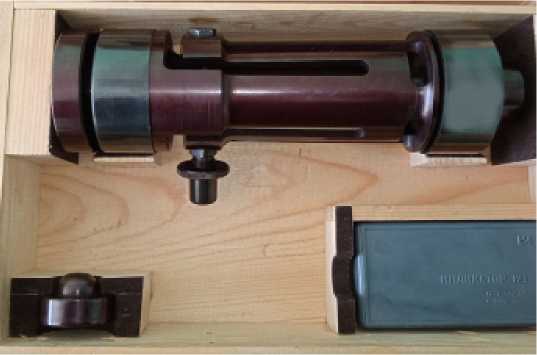

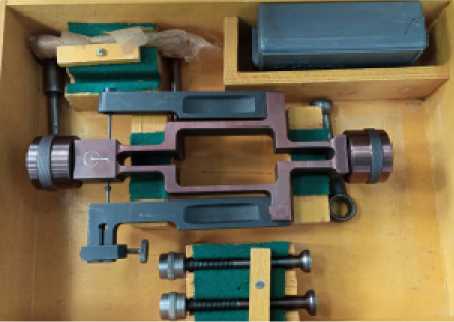

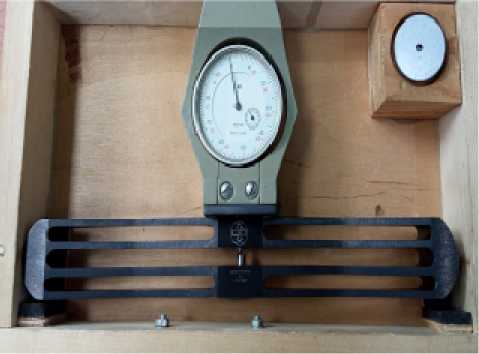

Общий вид динамометров, представлены на рисунках 1-3, на рисунке 4 представлен образец маркировки динамометра.
Рисунок 2. Динамометры ДОС
Рисунок 1. Динамометры ДОСМ
Рисунок 3. Динамометры ДОР
Рисунок 4. Маркировка динамометра
Таблица 1 - Метрологические характеристики
| Модификация динамометра | Диапазон измерений, кН (кгс) | Пределы допускаемой относительной погрешности измерений силы, % | Вид измеряемой нагрузки |
| ДОР-0,3 | от 0,6 до 3 (от 60 до 300) | ±0,24 | растяжение |
| ДОР-0,5 | от 1,0 до 5 (от 100 до 500) | ||
| ДОР-1 | от 2 до 10 (от 200 до 1000) | ||
| ДОР-3 | от 6 до 30 (от 600 до 3000) | ||
| ДОР-10 | от 20 до 100 (от 2000 до 10000) | ||
| ДОР-20 | от 40 до 200 (от 4000 до 20000) | ||
| ДОР-50 | от 100 до 500 (от 10000 до 50000) |
Продолжение таблицы 1.
| Модификация динамометра | Диапазон измерений, кН (кгс) | Пределы допускаемой относительной погрешности измерений силы, % | Вид измеряемой нагрузки |
| ДОСМ-3-0,5У | от 0,1 до 0,5 (от 10 до 50) | ±0,24 | сжатие |
| ДОСМ-3-2У | от 0,8 до 2 (от 80 до 200) | ||
| ДОСМ-3-1 | от 2 до 10 (от 20 до 1000) | ||
| ДОСМ-3-30У | от 6 до 30 (от 600 до 3000) | ||
| ДОСМ-3-5 | от 10 до 50 (от 1000 до 5000) | ||
| ДОСМ-3-200У | от 40 до 200 (от 4000 до 20000) | ||
| ДОС-50 | от 100 до 500 (от 10000 до 50000) | ||
| ДОС-100 | от 200 до 1000 (от 20000 до 100000) |
| Модификация динамометра | Г абаритные размеры, длина, ширина, высота, мм, не более | Масса, кг, не более |
| ДОР-0,3 | 200х220х40 | 2,0 |
| ДОР-0,5 | 200x220x40 | 2,0 |
| ДОР-1 | 205x225x40 | 2,0 |
| ДОР-3 | 208x250x60 | 4,0 |
| ДОР-10 | 204x414x50 | 6.0 |
| ДОР-20 | 204x450x50 | 6.0 |
| ДОР-50 | 232x510x70 | 12,0 |
| ДОСМ-3-0,5У | 200x220x40 | 2,0 |
| ДОСМ-3-2У | 200x220x40 | 2,0 |
| ДОСМ-3-1 | 205x225x40 | 2,0 |
| ДОСМ-3-30У | 208x250x60 | 4,0 |
| ДОСМ-3-5 | 230x500x60 | 6,0 |
| ДОСМ-3-200У | 230x500x65 | 6,0 |
| ДОС-50 | 232x510x70 | 12,0 |
| ДОС-100 | 238x590x145 | 19,0 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С от +15 до + 35 - относительная влажность воздуха, %, не более 80 | ||
Знак утверждения типа наносится типографским способом на титульные листы эксплуатационной документации.
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Динамометр универсальный | ДО (Р/С/СМ) - Х* | 1 шт. |
| Паспорт | НМЗ - ПС | 15 экз. |
| Руководство по эксплуатации | НМЗ - РЭ | 1 экз. |
| * предельная нагрузка кН | ||
Руководство по эксплуатации ДО - РЭ «Динамометры универсальные ДО» Раздел 2 -использование по назначению.
Приказ Росстандарта от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы».
| Зарегистрировано поверок | 7 |
| Поверителей | 1 |
| Актуальность данных | 27.11.2024 |
