| Номер в госреестре | 90430-23 |
| Наименование СИ | Анализаторы жидкости |
| Обозначение типа СИ | ЭКОСТАБ 100 |
| Изготовитель | "Adwa Instruments", Венгрия, производственная площадка фирма "ADWA", Румыния |
| Год регистрации | 2023 |
| Срок свидетельства | 10.11.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы жидкости ЭКОСТАБ 100 (далее - анализаторы), предназначены для автоматических измерений электродвижущей силы электродных систем (далее - ЭДС), рН, температуры, окислительно-восстановительного потенциала (далее - ОВП), удельной электрической проводимости (далее - УЭП), общей минерализации (условно по NaCl) водных растворов.
Принцип действия канала измерения рН, ОВП- потенциометрический, основанный на измерении разности потенциалов измерительного электрода и электрода сравнения, при погружении их в анализируемый водный раствор.
Принцип действия измерительного канала УЭП и общей минерализации (условно по NaCl) - индуктивный, основанный на изменении напряжения вторичной обмотки измерительного трансформатора кондуктометрического а пропорционально электрической проводимости жидкостного витка анализируемого раствора.
Принцип действия измерительного канала температуры основан на преобразовании электрического сигнала от датчика, сопротивление которого изменяется при изменении температуры водных растворов, пропорционально измеряемой температуре.
Принцип действия измерительного канала ЭДС основан на измерении разности потенциалов между электродами в датчике, возникающем при погружении в анализируемую среду.
В анализаторах предусмотрена автоматическая термокомпенсация результатов измерений.
Анализаторы жидкости ЭКОСТАБ выпускаются в двадцати четырех модификациях: ЕС101, ЕС102, ЕС103, ЕС104, РН101, РН102, РН103, MLT131, РН131, РН132, РН133, РН134, РН135, РН121, РН122, РН123, РН111, РН112, ЕС121, ЕС122, ЕС123, ЕС131, ЕС111, TDS111. Модификации отличаются конструкцией, внешним видом и измерительными каналами.
Анализаторы модификаций ЕС101, ЕС102, ЕС103, ЕС104, РН101, РН102, РН103 конструктивно представляют собой портативные приборы со встроенными датчиками, на лицевой панели которых расположены органы управления и жидкокристаллический дисплей, отображающий измерительную информацию.
Анализаторы модификаций MLT131, РН131, РН132, РН133, РН134, РН135, РН121, РН122, РН123, РН111, РН112, ЕС121, ЕС122, ЕС123, ЕС131, ЕС111, TDS111 состоят из микропроцессорного блока и подключаемых к нему датчиков. На лицевой панели микропроцессорного блока расположены органы управления и жидкокристаллический дисплей, отображающий измерительную информацию. На торце микропроцессорного блока расположены разъемы для подключения датчиков и адаптера переменного тока. Количество измерительных каналов для анализаторов модификаций MLT131, РН131, РН132, РН133, РН134, РН135, ЕС131 - от одного до шести, для анализаторов модификаций РН121, РН122, РН123, РН111, РН112, ЕС122, ЕС121, ЕС123, ЕС111, TDS111 - от одного до трех
Заводской номер анализатора, состоящий из набора одиннадцати арабских цифр наносится методом гравировки на задней панели анализатора или микропроцессорного блока анализатора в зависимости от модификации. Внешний вид задней панели анализатора с указанием места и формата нанесения заводского номера приведен на рисунках 2а - 2г. Заводской номер датчиков наносится на корпус или на провод датчика методом шелкографии или на провод в виде запаянной этикетки.
Заводской номер, однозначно идентифицирующий экземпляр средства измерений присваивается по номеру микропроцессорного блока. Сведения о заводских номерах датчиков, входящих в состав средства измерений, указываются в паспорте.
Общий вид анализаторов жидкости ЭКОСТАБ 100 представлен на рисунках 1а - 1и.
Нанесение знака поверки на анализаторы не предусмотрено.
Пломбирование анализаторов не предусмотрено.
Место нанесения
знака
утверждения типа
б) модификации ЕС101, ЕС102, ЕС103, ЕС104

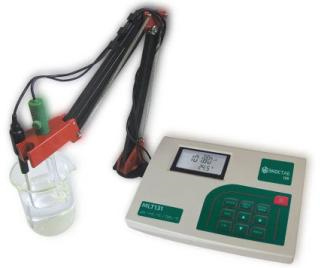

a) модификация MLT131
г) модификации РН121, РН122, РН123

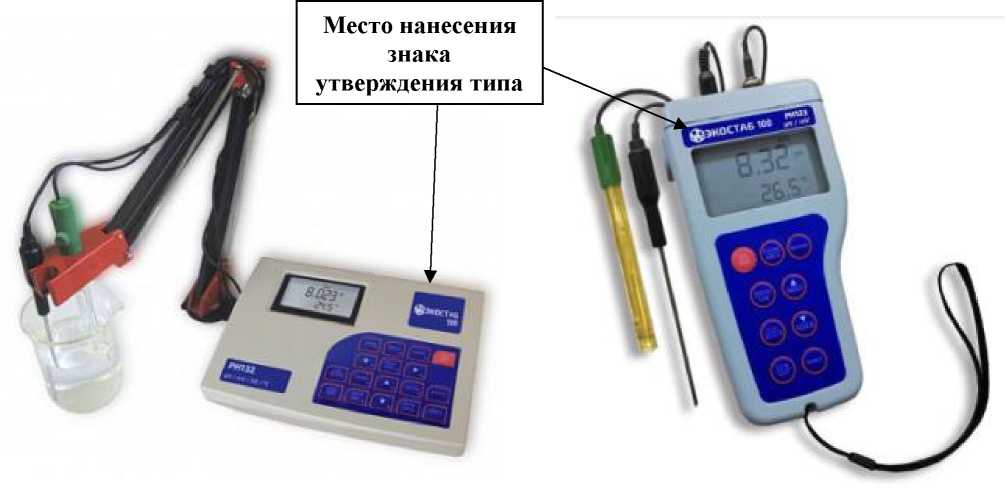

в) модификации РН131, РН132, РН133, РН134, РН135

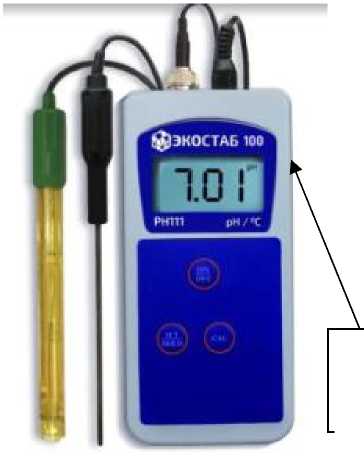

д) модификации РН111, РН112
Место нанесения знака утверждения типа
е) модификации РН101, РН102, РН103
Место нанесения
знака утверждения типа

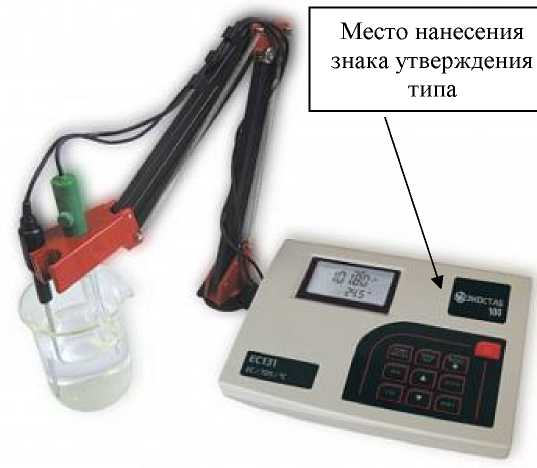

ж) модификация ЕС131

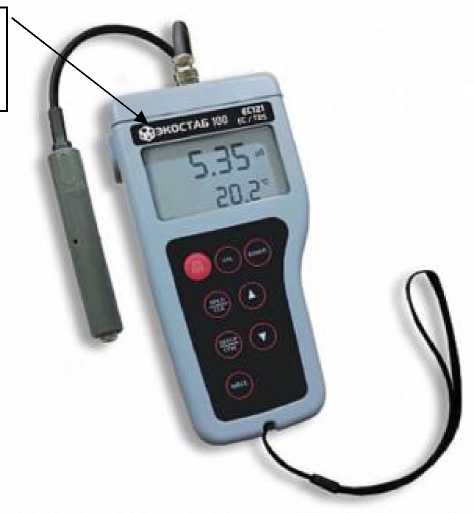

з) модификации ЕС122, ЕС121, ЕС123
Место нанесения знака утверждения типа

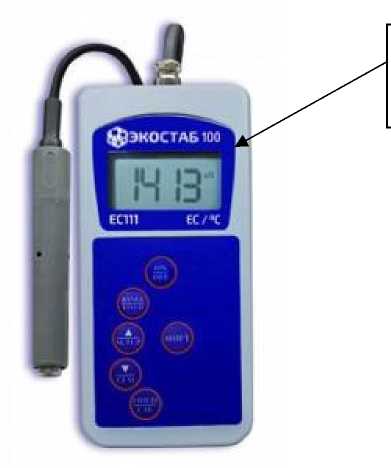

и) модификации ЕС111, TDS111
Рисунок 1 Общий вид анализаторов жидкости ЭКОСТАБ 100 с указанием места нанесения знака утверждения типа

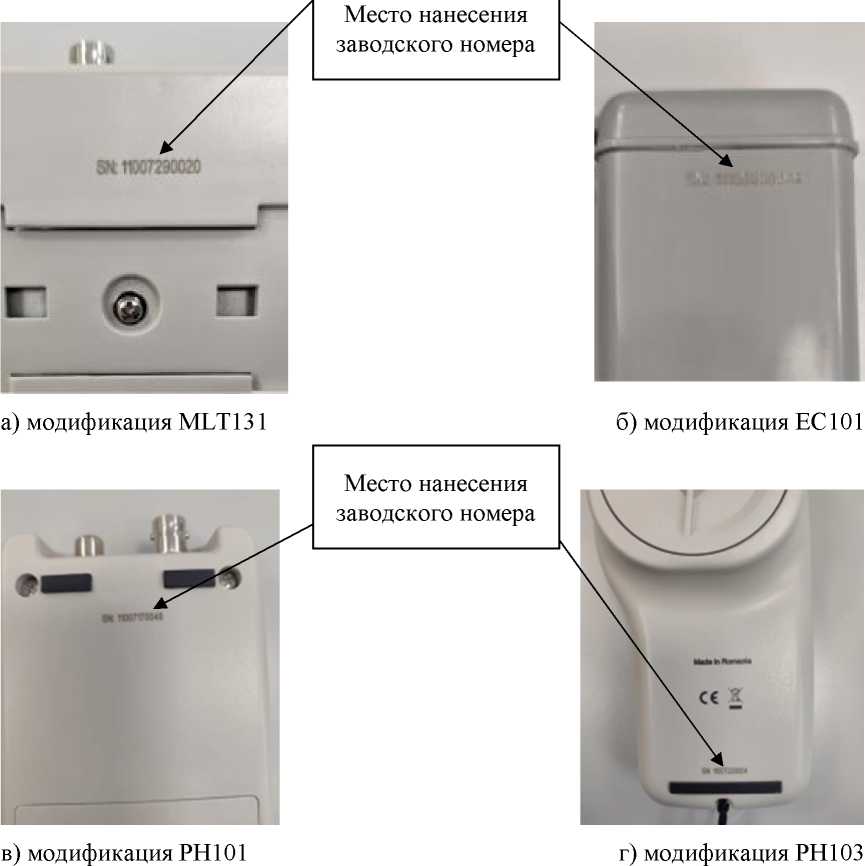

Рисунок 2 Внешний вид задних панелей анализаторов жидкости ЭКОСТАБ 100 с указанием места нанесения и формата заводского номера
Анализаторы имеют встроенное программное обеспечение, предназначенное для их настройки, обработки, хранения и визуализации результатов измерений, диагностики состояния датчиков.
Программное обеспечение устанавливается на анализаторы в процессе его производства и защищено от доступа и изменениям пользователем, не подлежит изменению на протяжении всего времени функционирования изделия.
Уровень защиты программного обеспечения «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | - |
| Номер версии (идентификационный номер), не ниже | 1.01 |
Таблица 2 -Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °C -модификации PH131, PH132, PH133, PH134, PH135, PH121, PH122, PH123, MLT131, EC131 EC121, EC122, EC123, EC111, TDS111 -модификации PH111, PH112, PH101, PH102, PH103, EC101, EC102, EC103, EC104 | от 0 до +100 от 0 до +50 |
| Пределы допускаемой абсолютной погрешности измерительного канала температуры, °C | ±1 |
| Диапазон измерений pH -модификации PH131, PH132, PH133, PH134, PH135, MLT131 -модификации PH121, PH122, PH123, PH111, PH112, PH101, PH102, PH103 | от 1 до 14 от 1 до 12 |
| Пределы допускаемой абсолютной погрешности измерительного канала pH -модификации PH131, PH132, PH133, PH134, PH135, MLT131 -модификации PH121, PH122, PH123, PH111, PH112, PH101, PH102, PH103 | ±0,03 ±0,05 |
| Диапазон измерений ОВП, мВ - модификации PH131, PH132, PH133, PH134, PH135, PH121, PH122, PH123, MLT131 - модификации PH112, PH103 | от -128 до 1272 от -128 до 999 |
| Пределы допускаемой абсолютной погрешности измерительного канала ОВП, мВ | ±10 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Диапазоны измерений УЭП, мкСм/см -модификации MLT131, EC131, EC121, EC122, EC123, EC111 -модификация EC 101 -модификация EC102 -модификация EC103 -модификация EC104 | от 0,8 до 20 включ. св. 20,0 до 200 включ. св. 200 до 2000 включ. св. 2000 до 20000 включ. св. 20000 до 200000 от 0,8 до 4000 от 0,8 до 20000 от 0,8 до 2000 от 0,8 до 200 |
| Пределы приведенной1 погрешности измерительного канала УЭП, % | ±2 |
| Диапазоны измерений общей минерализации (условно по NaCl), мг/дм3 - модификации MLT131, EC121, EC123, TD S111 | от 1 до 10 включ. св. 10 до 100 включ. св. 100 до 1000 включ. св. 1000 до 10000 включ. св.10000 до 100000 |
| -модификация ЕС101 -модификация ЕС102 | от 0 до 2000 от 0 до 10000 |
| Пределы приведенной1 погрешности измерительного канала общей минерализации (условно по NaCl), % | ±2 |
| Диапазон измерений ЭДС, мВ -модификации PH131, PH132, PH133, PH134, PH135, PH121, PH122, PH123, MLT131 -модификации PH112, PH103 | от -2000 до 2000 от -1000 до 1000 |
| Пределы допускаемой абсолютной погрешности измерений ЭДС, мВ | ±2 |
| 1 Нормирующее значение приведенной погрешности - разность между максимальным и минимальным (верхним и нижним) значениями диапазона измерений | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электропитание: | |
| напряжение, В | |
| от адаптера (модификации EC131, MLT131, PH131, PH132, PH133, PH134, PH135) от батарей (модификации PH112, PH121, PH122, PH123, PH111, | 12 |
| EC111, EC121, EC122, EC123, TDS111, EC101, EC102, EC103, EC104, PH101, PH102, PH103) | 6 |
| Потребляемая мощность, В^А, не более | 10 |
| Габаритные размеры, мм, не более модификации EC131, MLT 131, PH131, PH132, PH133, PH134, PH135 | |
| -длина | 230 |
| -ширина | 50 |
| -высота | 180 |
| модификации PH111, PH112, EC111, EC121, EC122, EC123, TDS111 | |
| -длина | 70 |
| -ширина | 26 |
| -высота | 145 |
| модификации PH121, PH122, PH123 | |
| -длина | 188 |
| -ширина | 70 |
| -высота | 96 |
| модификации EC101, EC102, EC103, EC104, PH101, PH102, PH103 | |
| -длина | 175,5 |
| -ширина | 23 |
| -высота | 39 |
| Масса, кг, не более модификации EC131, MLT 131, PH131, PH132, PH133, PH134, PH135 | 1,8 |
| модификации PH111, PH112, EC111, EC121, EC122, EC123, TDS111 | 0,2 |
| модификации PH121, PH122, PH123 модификации EC101, EC102, EC103, EC104, PH101, | 0,46 |
| PH102, PH103 | 0,1 |
| Габаритные размеры датчиков, мм, не более | |
| -длина | 100 |
| -диаметр | 50 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Масса датчиков, кг, не более | 0,1 |
| Средний срок службы, лет | 15 |
| Средняя наработка до отказа, ч, не менее | 5000 |
| Условия эксплуатации (нормальные условия): -температура окружающей среды, °С -относительная влажность воздуха, % -атмосферное давление, кПа -диапазон температур анализируемой среды, °С | от +15 до +25 от 30 до 80 от 84 до 106 от 0 до +50 |
наносится на титульный лист Руководства по эксплуатации типографским способом и на переднюю панель анализатора в виде наклейки.
Таблица 4 - Комплектность анализатора
| Наименование | Обозначение | Количество |
| Анализатор жидкости | ЭКОСТАБ 100 (модификации ЕС 101, ЕС102, ЕС103, ЕС104, РН101, РН102, РН103, MLT131, РН131, РН132, РН133, РН134, РН135, РН121, РН122, РН123, РН111, РН112, ЕС121, ЕС122, ЕС123, ЕС131, ЕС111, TDS111)* | 1 шт. |
| Датчики** | ADxxxx | 1 компл. |
| Соединительные кабели для датчиков | _ | 1 компл. |
| Руководство по эксплуатации | _ | 1 экз. |
| Паспорт | _ | 1 экз. |
| * одна из указанных в зависимости от заказа; * * для модификаций MLT131, РН131, РН132, РН121, РН122, РН123, РН111, РН112, ЕС121, ЕС122, ЕС123, ЕС131, ЕС111, TDS111 | ||
приведены в разделе «Подготовка к эксплуатации» документов «Анализаторы жидкости ЭКОСТАБ 100. Модификация MLT131. Руководство по эксплуатации», «Анализаторы жидкости ЭКОСТАБ 100. Модификации EC111 и TDS111. Руководство по эксплуатации», «Анализаторы жидкости ЭКОСТАБ 100. Модификации EC122 и ЕС123. Руководство по эксплуатации», «Анализаторы жидкости ЭКОСТАБ 100. Модификация EC131. Руководство по эксплуатации», «Анализаторы жидкости ЭКОСТАБ 100. Модификация EC121. Руководство по эксплуатации», «Анализаторы жидкости ЭКОСТАБ 100. Модификация PH121. Руководство по эксплуатации», «Анализаторы жидкости ЭКОСТАБ 100. Модификации PH122 и PH123. Руководство по эксплуатации», «Анализаторы жидкости ЭКОСТАБ 100. Модификации PH131 и PH132. Руководство по эксплуатации», «Анализаторы жидкости ЭКОСТАБ 100. Модификации PH133, PH134 и PH135. Руководство по эксплуатации», разделе «Проведение измерений и калибровка» документов «Анализаторы жидкости ЭКОСТАБ 100.
Модификации ЕС101, ЕС102. Руководство по эксплуатации», «Анализаторы жидкости ЭКОСТАБ 100. Модификации Ed03, Ed04. Руководство по эксплуатации», «Анализаторы жидкости ЭКОСТАБ 100. Модификации PH101 и PH102. Руководство по эксплуатации», «Анализаторы жидкости ЭКОСТАБ 100. Модификация PH103. Руководство по эксплуатации», разделе «Измерения» документов «Анализаторы жидкости ЭКОСТАБ 100. Модификации PH111 и PH112. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2771;
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253;
Государственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148;
Государственная поверочная схема для средств измерений показателя pH активности ионов водорода в водных растворах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 9 февраля 2022 г. № 324;
Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457;
Стандарт предприятия фирмы «Adwa Instruments», Венгрия
| Зарегистрировано поверок | 56 |
| Поверителей | 6 |
| Актуальность данных | 02.10.2024 |
