| Номер в госреестре | 90432-23 |
| Наименование СИ | Меры угловые многогранные |
| Обозначение типа СИ | МУСЛ |
| Изготовитель | Общество с ограниченной ответственностью "Энергоавтоматика" (ООО "Энергоавтоматика"), г. Волгоград |
| Год регистрации | 2023 |
| Срок свидетельства | 10.11.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры угловые многогранные МУСЛ (далее - меры) предназначены для измерений плоского угла и применения в качестве рабочих эталонов 2 разряда при передаче единицы плоского угла средствам измерений плоского угла в соответствии с Государственной поверочной схемой для средств измерений плоского угла, утвержденной приказом Росстандарта от 26 ноября 2018 г. № 2482.
Меры представляют собой неправильный многогранник с шестью гранями, одна из которых является основанием. Грани, расположенные под углом 90° к основанию, являются боковыми. Три грани, которые образуют углы 15°, 30° и 45° к основанию меры, являются рабочими. Меры изготовлены путем механической обработки цельной заготовки из стали марки ШХ-15 по ГОСТ 801, с последующей доводкой ее основных геометрических размеров.
Меры выпускают исполнений 0, 1 и 2, которые отличаются метрологическими характеристиками.
Заводской номер в виде цифрового обозначения наносится на боковой стороне мер гравировкой.
Нанесение знака поверки на меры не предусмотрено.
Пломбирование мер не предусмотрено.

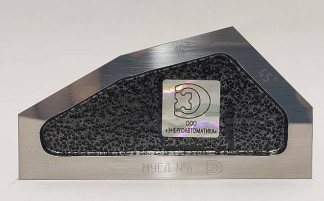

Общий вид мер с указанием мест нанесения знака утверждения типа и заводского номера приведен на рисунке 1.
Место нанесения
знака утверждения типа
Место нанесения заводского номера
‘ЭНЕРГО АВТОМАТИКА»
Рисунок 1 - Общий вид мер с указанием мест нанесения знака утверждения типа и заводского номера
Метрологические и основные технические характеристики приведены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения рабочих углов | 15°, 30°, 45° |
| Допускаемые отклонения рабочих углов от номинальных значений: | |
| - исполнение 0; | ±2" |
| - исполнение 1; | ±5" |
| - исполнение 2 | ±10" |
| Допускаемая пирамидальность шести граней, не более | 3" |
| Допускаемое отклонение от параллельности боковых сторон, не более | 2" |
| Параметр шероховатости Rа по ГОСТ 2789, мкм: | |
| - измерительных поверхностей; | 0,010-0,036 |
| - боковых сторон, не более | 0,100 |
| Допускаемое отклонение от плоскостности, мкм, не более: | |
| - измерительных поверхностей; | 0,15 |
| - остальных поверхностей | 0,30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Твердость измерительных поверхностей, HRC, не менее | 61 |
| Габаритные размеры, мм, не более: - длина; | 102 |
| - ширина; | 25 |
| - высота | 55 |
| Масса, кг, не более: - без футляра; | 0,7 |
| - с футляром | 2,0 |
| Условия эксплуатации: - температура окружающего воздуха, °С; | от +17 до +23 |
| - изменение температуры в течение часа, °С, не более; | 0,5 |
| - относительная влажность окружающего воздуха, % | от 38 до 78 |
| Средний срок службы, лет | 5 |
| Средняя наработка до отказа, ч, не менее | 2000 |
на титульный лист руководства по эксплуатации и паспорта типографским способом и в виде гравировки или методом химической печати на боковую сторону мер, как на рисунке 1.
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Мера угловая многогранная | МУСЛ | 1 шт. |
| Укладочный ящик (футляр) | Э 908.07.001.00 Ф | 1 шт. |
| Паспорт | Э 908.07.001.00 ПС | 1 экз. |
| Руководство по эксплуатации | РЭ 26.51.33-005-87265912-2022 | 1 экз. |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Государственная поверочная схема для средств измерений плоского угла, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482;
ТУ 26.51.33-005-87265912-2022 «Меры угловые многогранные МУСЛ. Технические условия».
