| Номер в госреестре | 90437-23 |
| Наименование СИ | Фотометры для микропланшетов |
| Обозначение типа СИ | AMR |
| Изготовитель | Hangzhou Allsheng Instruments Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 10.11.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Фотометры для микропланшетов AMR (далее по тексту-фотометры) предназначены для измерений оптической плотности жидких проб в 96-луночном планшете.
Принцип действия фотометров основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект, к интенсивности излучения, упавшего на его поверхность, на основании которого рассчитывается оптическая плотность.
Фотометры представляют собой стационарные настольные лабораторные приборы, состоящие из оптико-механического и электронного узлов, установленных в общем корпусе.
Оптическая схема фотометра - с вертикальным расположением оптической оси фотометрического канала и сменными светофильтрами, выделяющими рабочие длины волн.
В качестве источника света в приборе используется галогенная лампа. На лицевой панели расположен выдвижной слот, в который устанавливается микропланшет с анализируемыми пробами. На верхней панели расположен сенсорный экран, используемый для управления фотометром и отображения результатов измерений.
Фотометр выпускается в двух модификациях: AMR-100 и AMR-100T. Модель AMR-100Т оснащена термостатом зоны расположения микропланшета в фотометре.
Серийный номер в цифровом формате, идентифицирующий каждый экземпляр фотометра, и обозначение модели наносятся на информационною табличку (шильд), расположенную на задней панели фотометра, методом печати при её изготовлении. Нанесение знака поверки и пломбирование фотометров не предусмотрено.
Общий вид фотометров приведен на рисунке 1. Вид таблички (шильда) приведен на рисунке 2.
Место нанесения знака утверждения типа

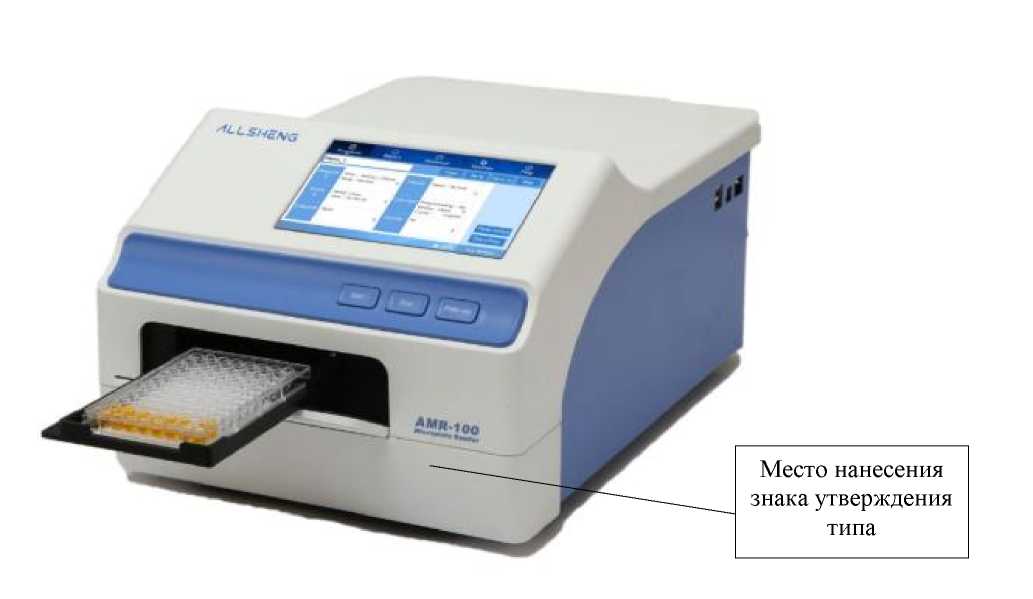

Рисунок 1 - Обший вид фотометров для микропланшетов AMR
HANGtHOU ALLSHENG INSTRUMENTS CO, HP. /LLSHtNG wwwJ>l»fl*i4*eent Microplate Reader £ £ MODEL: AMR-100
INPUT: AC100V-2411V 2A 5O'00Hz SERIAL NO.: 112-10104-21030002 MANUFACTURE DATE: Mer. 2021
Hade In China
Рисунок 2 - Вид информационной таблички с обозначением модификации и серийным номером
Фотометры оснащаются встроенным программным обеспечением. Идентификационные данные ПО приведены в таблице 1.
ПО является полностью метрологически значимым и выполняет следующие функции:
- управление фотометром;
- настройка режимов работы;
- контроль, сбор, обработка, хранение и защита результатов измерений;
- создание отчетов;
- проведение диагностических проверок фотометра;
- идентификация, регламентация и контроль учетных записей и прав доступа.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО, не ниже | 1.1.11) |
| Цифровой идентификатор ПО | - |
| 1) - версия ПО может содержать дополнительные цифровые или буквенные суффиксы | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочая длина волны, нм | 405 |
| Диапазон измерений оптической плотности, Б | от 0,02 до 4,0 |
| Пределы допускаемой абсолютной погрешности измерений оптической плотности, Б: в диапазоне от 0,02 до 2,0 включ. в диапазоне св. 2,0 до 3,0 включ. в диапазоне св. 3,0 до 4,0 | ±0,012 ±0,03 ±0,06 |
Таблица 3- Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ДхШхВ), мм, не более | 295x440x225 |
| Масса, кг, не более | 10 |
| Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Г ц | 220±22 50±1 |
| Потребляемая мощность, Вт, не более | 60 |
| Средняя наработка до отказа, ч, не менее | 10000 |
| Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность воздуха, %, не более | от 17 до 28 75 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на правую часть лицевой панели корпуса фотометра в виде наклейки.
Таблица 4- Комплектность фотометра
| Наименование | Обозначение | Количество |
| Фотометр для микропланшетов AMR | _ | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
приведены в главе № 5 «Указания по эксплуатации» документа «Фотометры для микропланшетов AMR. Руководство по эксплуатации».
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 28 сентября 2018 г. № 2085 «Об утверждении Государственной поверочной схемы для средств измерений оптической плотности»;
Стандарт предприятия Hangzhou Allsheng Instruments Co., Ltd., Китай «Фотометры для микропланшетов AMR».
| Зарегистрировано поверок | 7 |
| Поверителей | 3 |
| Актуальность данных | 17.09.2024 |
