| Номер в госреестре | 90442-23 |
| Наименование СИ | Измерители перемещений (деформаций) навесные |
| Обозначение типа СИ | SANTAM |
| Изготовитель | "SANTAM Engineering & Design Co. Ltd.", Иран |
| Год регистрации | 2023 |
| Срок свидетельства | 10.11.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители перемещений (деформаций) навесные SANTAM (далее по тексту - измерители) предназначены для измерений перемещения продольной деформации образцов и изделий из различных материалов (металлов, пластмасс, композитов и др.) в процессе испытания их на растяжение статической силой.
Принцип действия измерителей основан на преобразовании удлинения испытываемого образца в процессе нагружения в перемещение упругого элемента первичного преобразователя, установленного на образце. При этом деформация упругого элемента преобразуется в электрический сигнал, пропорциональный деформации образца. Полученный сигнал обрабатывается и результаты измерений перемещений (деформации) выводятся на экран устройства ввода-вывода.
Конструктивно измерители состоят из первичного преобразователя, оснащенного зажимными элементами для крепления его на образце во время испытаний, соединительного кабеля и устройства ввода-вывода.
Контроль деформаций производится путем измерения перемещений на фиксированной длине (базовой длине).
Измеритель имеет порт подключения к испытательным машинам.
В качестве устройства ввода-вывода результатов измерений перемещений (деформаций) выступает персональный компьютер со специализированным программным обеспечением и(или) пульт оператора (опционально) или прочее для визуального отображения информации. Устройство ввода-вывода может иметь принадлежность к испытательной машине или представлять собой отдельно расположенное периферийное устройство.
Измерители перемещений (деформаций) навесные SANTAM выпускаются в двух сериях EHR и ECF. В каждой серии выпускаются модификации, которые отличаются друг от друга диапазоном измерений, базовой длиной, габаритными размерами и массой. Цвет внешнего вида измерителей может определяться требованием заказчика.
Модификации измерителей имеют обозначение:
EHR - Х - Y
Базовая длина
Наибольший предел измерений (далее - НПИ)
ECF - Х - Y
Базовая длина
------------------ Наибольший предел измерений (далее - НИИ)
Общий вид измерителей представлен на рисунке 1 - 3.
Идентификация измерителей осуществляется методом визуального осмотра маркировочной таблички, прикреплённой к корпусу измерителя и отображающей информацию об изготовителе, наименовании, заводском номере, дате изготовления, а также изучением нормативнотехнической документации (руководства по эксплуатации), которая входит в обязательный комплект поставки измерителя и содержит информацию о метрологических и технических характеристиках.
Иломбировка от несанкционированного доступа не предусмотрена.
Заводской номер в числовом формате наносится на маркировочную табличку металлографическим способом, прикрепляемую на корпус измерителя. Место нанесения маркировочной таблички представлено на рисунке 4.

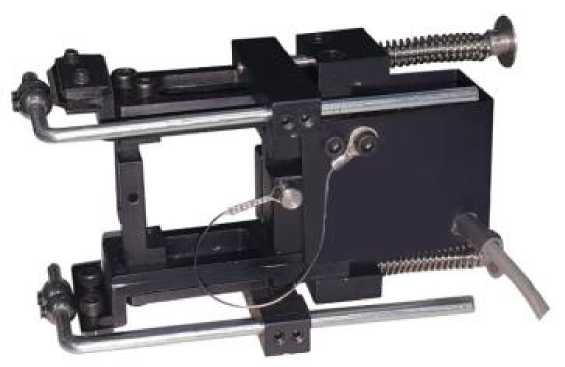

Рисунок 1 - Общий вид измерителей серии EHR

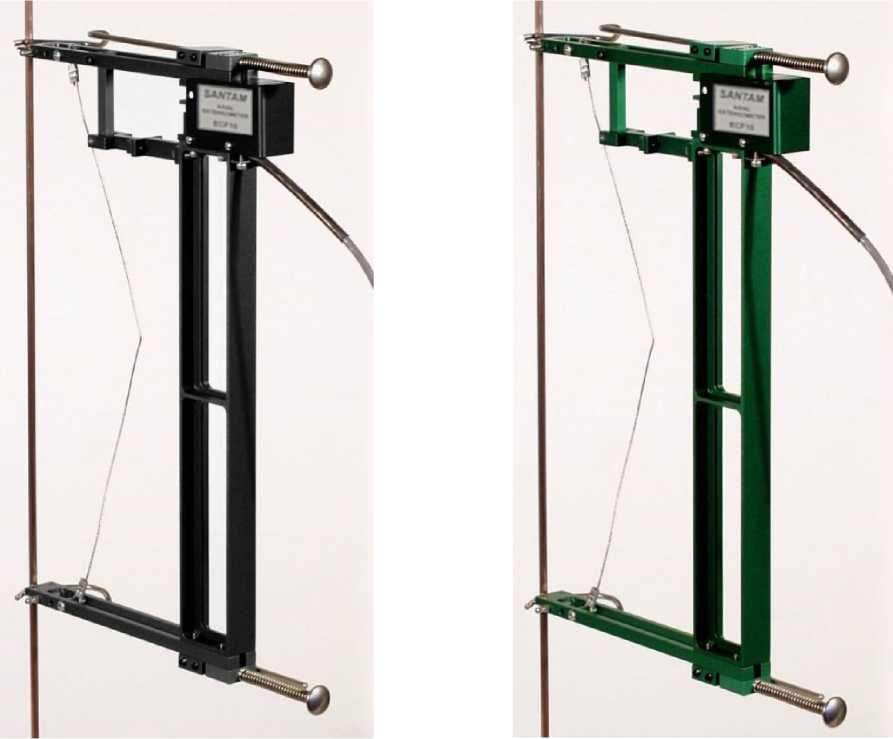

Рисунок 2 - Общий вид измерителей серии ECF
Рисунок 3 - Общий вид измерителей серии ECF

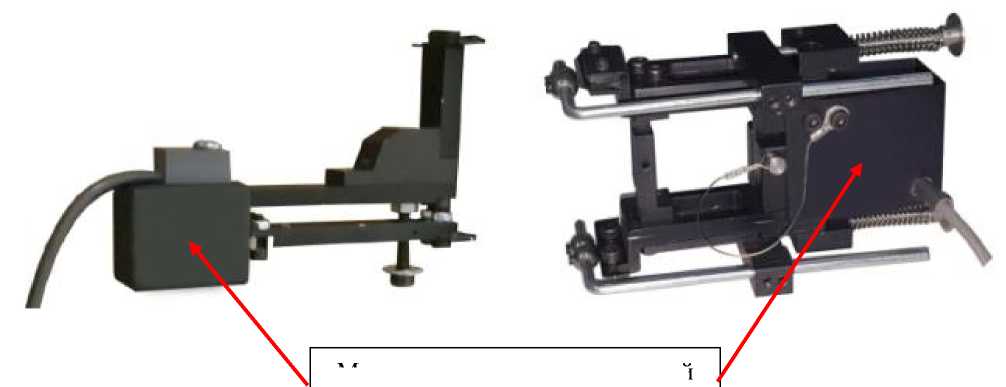

Место нанесения маркировочной таблички
Рисунок 4 - Место нанесения маркировочной таблички

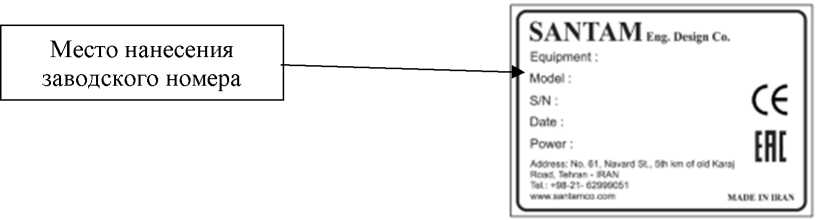

Обозначение места нанесения заводского номера на маркировочной табличке представлено на рисунке 5.
Рисунок 5 - Обозначение места нанесения заводского номера на маркировочной табличке
Нанесение знака поверки на измерители не предусмотрено.
Для работы с измерителями используется метрологически значимое программное обеспечение (далее - ПО) «STM Controller», «Jadoo» и (или) «TOVMC», устанавливаемое на персональный компьютер и служит для управления их функциональными возможностями, а также для обработки, отображения и хранения результатов измерений. Доступ к ПО ограничен паролями. Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1 -Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | STM Controller | Jadoo | TOVMC |
| Номер версии (идентификационный номер) ПО | не ниже 4.06 | не ниже 1.0.0.1 | не ниже 1.0.1.1 |
| Цифровой идентификатор ПО | отсутствует | отсутствует | отсутствует |
Уровень защиты ПО - «Средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений перемещений (деформаций), мм | от 0 до 25* |
| Пределы допускаемой абсолютной погрешности измерений перемещений (деформаций) в диапазоне от 0 до 1 мм включ., мм | ±0,005 |
| Пределы допускаемой относительной погрешности измерений перемещений (деформаций) в диапазоне св. 1 мм до наибольшего предела измерений, % | ±0,5 |
| * Указан максимально возможный диапазон измерений. Фактическое значение диапазона измерений приведено в эксплуатационной документации и указано в обозначении модификации. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Базовая длина, мм | от 25 до 360 |
| Габаритные размеры, мм, не более: | |
| - длина | 130 |
| - глубина | 40 |
| - высота | 400 |
| Масса, кг, не более | 0,5 |
| Напряжение питания постоянного тока, В | ±5 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность воздуха (без конденсации), % | от 10 до 90 |
наносится на титульный лист эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель перемещений (деформаций) навесной SANTAM | в соответствии с договором поставки | 1 шт. |
| Программное обеспечение на флэш носителе | тип ПО в соответствии с договором поставки | 1 шт. |
| *Устройство ввода-вывода | в соответствии с договором поставки | 1 шт. |
| Соединительные кабели и линии связи для подключения | - | 1 компл. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
| * Наличие в зависимости от договора поставки. | ||
приведены в разделе 1.3.2 «Проведение испытаний» руководства по эксплуатации.
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 октября 2018 г. № 2840;
Стандарт предприятия «SANTAM Engineering & Design Co. Ltd.», Иран.
