| Номер в госреестре | 90449-23 |
| Наименование СИ | Хромато-масс-спектрометры жидкостные |
| Обозначение типа СИ | EXPEC 5210 |
| Изготовитель | Hangzhou PuYu Technology Development Co., Ltd., Китай |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хромато-масс-спектрометры жидкостные EXPEC 5210 (далее - хромато-масс-спектрометры) предназначены для измерений содержания компонентов, входящих в состав органических и неорганических смесей веществ различной природы в соответствии с аттестованными методиками (методами) измерений.
Принцип действия хромато-масс-спектрометров основан на разделении компонентов пробы, поступающей из жидкостного хроматографа, их ионизации и регистрации аналитического сигнала от компонента с помощью масс-спектрометрического детектора.
Хромато-масс-спектрометры представляют собой настольный прибор,
предназначенный для получения масс-спектров для качественного анализа или идентификации неизвестных соединений, а также для проведения количественного анализа, в том числе измерений содержания следовых количеств веществ в режимах мониторинг выбранных ионов (SIM), мониторинг множественных реакций (MRM), сканирование ион-продуктов (Product ion), сканирование ион-предшественников (Precursor ion) и сканирование нейтральных потерь (Neutral Loss).
Хромато-масс-спектрометры состоят из жидкостного хроматографа, состоящего из двухканального насоса сверхвысокого давления, модуля автоматического пробоотборника, термостата колонок и трехквадрупольного масс-спектрометра, включающего в себя ионный источник ионизации электроспреем (ESI), турбомолекулярный насос для поддержания постоянного уровня вакуума, два квадрупольных масс-фильтра (MS1 и MS2), ячейку соударений и детектор.
Принцип работы масс-спектрометрического детектора: после предварительного разделения компонентов исследуемых веществ посредством жидкостного хроматографа, целевые соединения, которые необходимо проанализировать, под действием источника ионов преобразуются в заряженные ионы. Заряженные ионы проходят через конус для отбора проб и электрод пропускания под действием потока газа и электрического поля, проходят через электрод пропускания под управлением высокочастотного напряжения, входят в квадруполь MS1, который отсеивает целевые ионы. Ионы, оставшиеся после отсеивания, поступают в реакционно-столкновительную ячейку, вступают в реакцию с реакционным газом, а затем преобразуются в ионные осколки. Ионные осколки поступают в квадруполь MS2, в котором выполняется их отсеивание. Субионы, оставшиеся после отсеивания, поступают в детектор и формируют итоговый сигнал обнаружения.
Общий вид хромато-масс-спектрометров жидкостных представлен на рисунке 1. Общий вид информационной таблички (шильдика) представлен на рисунке 2.
Заводской номер хромато-масс-спектрометров в буквенно-цифровом формате, состоящем из арабских цифр и букв латинского алфавита, наносится на металлическую пластинку (шильдик), расположенную на задней панели масс-спектрометрического детектора, способом гравировки.
Пломбирование хромато-масс-спектрометров не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

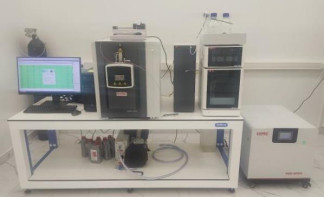

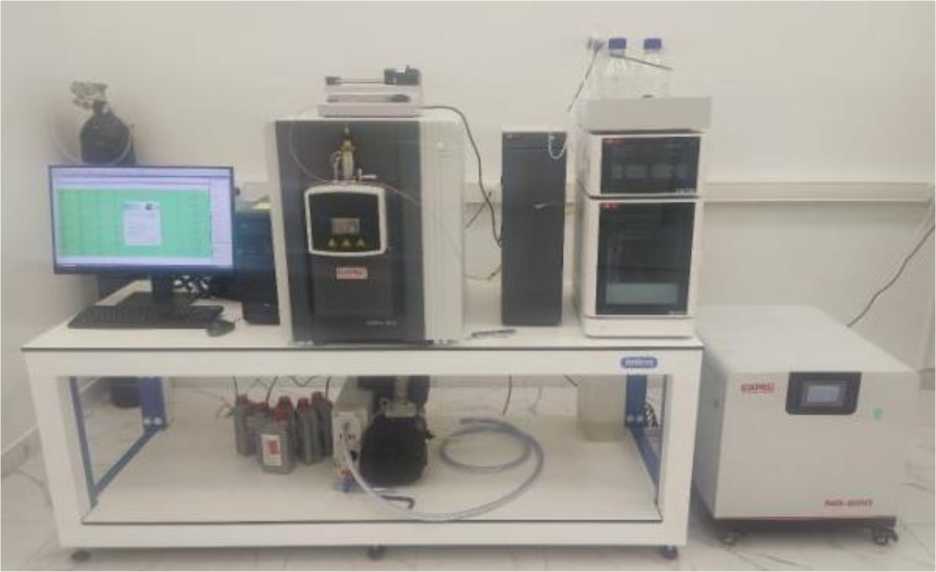

Рисунок 1 - Общий вид хромато-масс-спектрометров жидкостных EXPEC 5210
Рисунок 2 - Общий вид информационной таблички (шильдика)
Хромато-масс-спектрометры оснащены автономным программным обеспечением Mass Expert. Идентификационные данные программного обеспечения приведены в таблице 1.
Программное обеспечение Mass Expert осуществляет следующие функции:
- управление жидкостным хроматографом и масс-спектрометром;
- автоматическая настройка хромато-масс-спектрометра путем выполнения автотюнинга;
- создание методов анализа;
- получение данных работы прибора с помощью графиков в режиме реального времени;
- обработка данных качественного анализа, включающая отображение и обработку масс-спектра, а также поиск по библиотекам;
- обработка данных количественного анализа, включающая создание таблиц соединений, калибровочных кривых и расчета концентрации;
- последовательное получение данных и обработка серий анализов.
У ровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.
Влияние программного обеспечения хромато-масс-спектрометров учтено при нормировании метрологических характеристик. Метрологически значимой является подпрограмма Analyse software.
Таблица 1 - Идентификационные данные программного обеспечения.
| Идентификационные данные (признаки) | Значение |
| Наименование программного обеспечения | Analyse software |
| Идентификационное наименование ПО | Analyse |
| Номер версии (идентификационный номер) ПО | P004.V005.002 и выше |
| Цифровой идентификатор ПО | D4A3DA687CF7040182F977323E5B530F |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 2 - Метрологические характеристики хромато-масс-спектрометров
| Наименование характеристики | Значение |
| Чувствительность (отношение сигнал/шум) в режиме ионизации электроспреем при отслеживании множественных реакций (MRM, переход m/z 321 ^ 152) при дозировании 10 пг левомицетина, не менее | 500:1 |
| Предел допускаемого относительного среднего квадратичного отклонения (ОСКО) выходного сигнала при дозировании 100 пг левомицетина, %: - по площади пика - времени удержания | 10 1,5 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение питания переменного тока, В - частота переменного тока, Гц Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от 220 до 240 от 50 до 60 от 18 до 25 от 20 до 60 |
| - атмосферное давление, кПа | от 84,0 до 106,0 |
| Потребляемая мощность двухканального насоса сверхвысокого давления ULC 510, Вт, не более | 800 |
| Габаритные размеры двухканального насоса сверхвысокого давления ULC 510, мм, не более: - высота - ширина - длина | 180 330 550 |
| Масса двухканального насоса сверхвысокого давления ULC 510, кг, не менее | 15 |
| Потребляемая мощность модуля автоматического пробоотборника AS 510C, Вт, не более | 800 |
| Габаритные размеры модуля автоматического пробоотборника AS 510C, мм, не более: - высота - ширина - длина | 360 330 600 |
| Масса модуля автоматического пробоотборника AS 510C , кг, не менее | 20 |
| Потребляемая мощность термостата колонок CH 520, Вт, не более | 2200 |
| Габаритные размеры термостата колонок CH 520, мм, не более: - высота (без подставки) - ширина - длина | 604 330 383 |
| Масса термостата колонок CH 520, кг, не менее | 19 |
| Потребляемая мощность масс-спектрометра EXPEC 5210, Вт, не более | 2200 |
| Габаритные размеры масс-спектрометра EXPEC 5210, мм, не более: - высота - ширина - длина | 648 526 998 |
| Масса масс-спектрометра EXPEC 5210, кг, не менее | 115 |
| Средняя наработка до отказа, ч | 10000 |
| Срок службы, лет | 7 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Хромато-масс-спектрометр | ||
| жидкостный зав. № 250P22A0004, зав. | EXPEC 5210 | |
| № 250P2270001 и зав. № 250P2280005 в | ||
| составе: | ||
| насос сверхвысокого давления; | ULC 510 | 1 шт. |
| автоматический пробоотборник | AS 510C | 1 шт. |
| термостат колонок | CH 520 | 1 шт. |
| масс-спектрометрический детектор | EXPEC 5210 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в главе 4 «Ежедневная эксплуатация прибора» документа «Хромато-масс-спектрометры жидкостные EXPEC 5210. Руководство по эксплуатации».
Техническая документация фирмы-изготовителя Hangzhou PuYu Technology Development Co., Ltd., Китай.
