| Номер в госреестре | 90450-23 |
| Наименование СИ | Весы неавтоматического действия |
| Обозначение типа СИ | ВЛИ |
| Изготовитель | Общество с ограниченной ответственностью "Интертех" (ООО "Интертех"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 14.11.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы неавтоматического действия ВЛИ (далее по тексту - весы) предназначены для статических измерений массы.
Принцип действия весов основан на использовании электромагнитной компенсации. Сила тяжести объекта измерений вызывает смещение чувствительного элемента весов из положения, соответствующего нулевой нагрузке. Это смещение компенсируется с помощью электромагнитной силы, возвращающей чувствительный элемент в положение, соответствующее нулевой нагрузке. Электрический сигнал, соответствующий этой электромагнитной силе и пропорциональный массе объекта измерений, подвергается аналогоцифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений.
Конструктивно весы состоят из взвешивающего модуля и модуля терминала, расположенных в одном корпусе. Взвешивающий модуль включает в себя грузоприемную платформу, грузопередающее устройство, систему электромагнитной компенсации и устройство обработки цифровых данных. Модуль терминала оснащен дисплеем для отображения результатов измерений и управления весами. Модуль терминала, в зависимости от модификации весов, может быть оснащен ЖК-дисплеем с кнопочным управлением или цветным экраном с сенсорной панелью управления.
Взвешивающий модуль весов I (специального) и II (высокого) классов точности с круглой чашей оснащается ветрозащитной стеклянной витриной.
Весы имеют последовательный защищенный интерфейс передачи данных RS-232 и USB.
Весы выпускаются в 102 различных модификациях (в соответствии с таблицей 2), которые отличаются значениями максимальной и минимальной нагрузки, действительной ценой деления, классом точности, значением поверочного интервала и габаритными размерами.
Весы оснащены следующими устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):
- устройство установки по уровню (Т.2.7.1);
- устройство установки на нуль (Т.2.7.2);
- устройство слежения за нулем (Т.2.7.3);
- устройство взвешивания тары (Т.2.7.4.2).
На весы прикрепляется маркировочная табличка в виде не срываемой наклейки, расположенной сбоку на нижней части весов, содержащая следующую информацию:
- товарный знак и/или логотип изготовителя;
- наименование изготовителя;
- класс точности, обозначенный римской цифрой в овале по ГОСТ OIML R 76-1-2011;
- значение максимальной нагрузки (Мах), г;
- значение минимальной нагрузки (Min), г;
- значение поверочного интервала (е), г;
- заводской номер;
- знак утверждения типа;
- действительная цена деления шкалы (d), г;
- границы диапазона рабочих температур, °С;

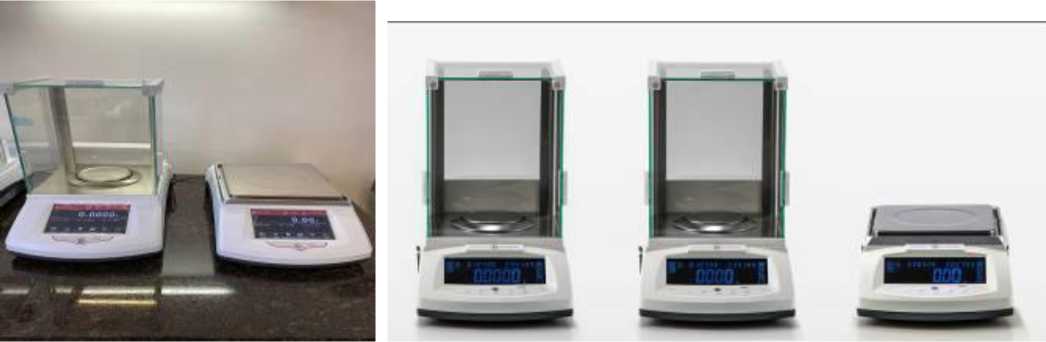

В нешний вид весов представлен на рисунке 1.
а) Весы, оснащенные цветным Б) весы, оснащенные ЖК-дисплеем с кнопочным
экраном с сенсорным управлением.
управлением.
Рисунок 1 - Общий вид весов
Знак утверждения типа и заводской номер, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом термотрансфертной печати на не срываемую наклейку, размещенную на корпусе весов в соответствии с рисунком 2.
утверждения типа
Место нанесения заводского номера
Место нанесения знака
Рисунок 2 - Место нанесения знака утверждения типа и заводского номера

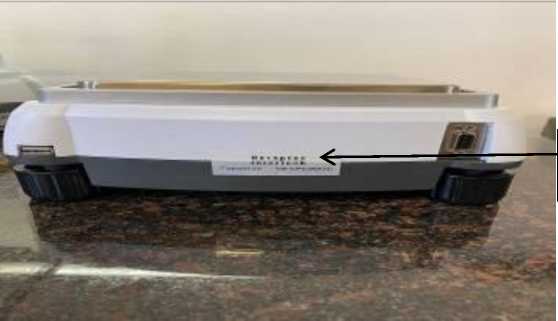

Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Пломба в виде наклейки
Рисунок 3 - Схема пломбировки от несанкционированного доступа
Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечение весов (далее по тексту - ПО) является встроенным и привязано к электрической схеме весов, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным обеспечением» в части устройств со встроенным ПО.
ПО загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без нарушения защитной пломбы.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов или по запросу через меню.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | BASE |
| Номер версии (идентификационный номер) ПО | 2.хх* |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | ** - |
| * - обозначения «х», принимает значения от 0 до 9, не относится к метрологически значимой части ПО * * - данные недоступны, т.к. данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |
Значения максимальной нагрузки (Мах), значение минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), интервалов нагрузки (m) и пределов допускаемой погрешности при первичной поверке (mpe) и классы точности для весов приведены в таблице 2.
Таблица 2 - Метрологические характеристики
| Модификация | Мах, г | Min, г | d, г | е, г | n | m, г | mpe, мг | Класс точности по ГОСТ OIML R 76-1-2011 |
| ВЛИ35С ВЛИ35А | 30 | 0,001 | 0,00001 | 0,001 | 30000 | От Min до Мах | ±0,5 | I (Специальный) |
| ВЛИ45С ВЛИ45А | 40 | 0,001 | 0,00001 | 0,001 | 40000 | От Min до Мах | ±0,5 | I (Специальный) |
| ВЛИ55С ВЛИ55А | 50 | 0,001 | 0,00001 | 0,001 | 50000 | От Min до 50 включ. св. 50 до Мах | ±0,5 ±1,0 | I (Специальный) |
| ВЛИ85С ВЛИ85А | 80 | 0,001 | 0,00001 | 0,001 | 80000 | От Min до 50 включ. св. 50 до Мах | ±0,5 ±1,0 | I (Специальный) |
| ВЛИ105С | 100 | 0,001 | 0,00001 | 0,001 | 100000 | От Min до 50 включ. св. 50 до Мах | ±0,5 ±1,0 | I (Специальный) |
| ВЛИ64С ВЛИ64А | 60 | 0,01 | 0,0001 | 0,001 | 60000 | От Min до 50 включ. св. 50 до Мах | ±0,5 ±1,0 | I (Специальный) |
| ВЛИ124С ВЛИ124А | 120 | 0,01 | 0,0001 | 0,001 | 120000 | От Min до 50 включ. св. 50 до Мах | ±0,5 ±1,0 | I (Специальный) |
| ВЛИ164С ВЛИ164А | 160 | 0,01 | 0,0001 | 0,001 | 160000 | От Min до 50 включ. св. 50 до Мах | ±0,5 ±1,0 | I (Специальный) |
| ВЛИ224С ВЛИ224А | 220 | 0,01 | 0,0001 | 0,001 | 220000 | От Min до 50 включ. св. 50 до 200 включ. св. 200 до Мах | ±0,5 ±1,0 ±1,5 | I (Специальный) |
| ВЛИ324С ВЛИ324А | 320 | 0,01 | 0,0001 | 0,001 | 320000 | От Min до 50 включ. св. 50 до 200 включ. св. 200 до Мах | ±0,5 ±1,0 ±1,5 | I (Специальный) |
| ВЛИ404С ВЛИ404А | 400 | 0,01 | 0,0001 | 0,001 | 400000 | От Min до 50 включ. св. 50 до 200 включ. св. 200 до Мах | ±0,5 ±1,0 ±1,5 | I (Специальный) |
Продолжение таблицы 2
| Модификация | Мах, г | Min, г | d, г | е, г | n | m, г | mpe, мг | Класс точности по ГОСТ OIML R 76-1-2011 |
| ВЛИ623С-1 ВЛИ623А-1 | 620 | 0,1 | 0,001 | 0,01 | 62000 | От Min до 500 включ. св. 500 до Мах | ±5,0 ±10,0 | I (Специальный) |
| ВЛИ823С-1 ВЛИ823А-1 | 820 | 0,1 | 0,001 | 0,01 | 82000 | От Min до 500 включ. св. 500 до Мах | ±5,0 ±10,0 | I (Специальный) |
| ВЛИ1203С-1 ВЛИ1203А-1 | 1200 | 0,1 | 0,001 | 0,01 | 120000 | От Min до 500 включ. св. 500 до Мах | ±5,0 ±10,0 | I (Специальный) |
| ВЛИ1503С-1 ВЛИ1503А-1 | 1500 | 0,1 | 0,001 | 0,01 | 150000 | От Min до 500 включ. св. 500 до Мах | ±5,0 ±10,0 | I (Специальный) |
| ВЛИ2203С-1 ВЛИ2203А-1 | 2200 | 0,1 | 0,001 | 0,01 | 220000 | От Min до 500 включ. св. 500 до 2000 включ. св. 2000 до Мах | ±5,0 ±10,0 ±15,0 | I (Специальный) |
| ВЛИ123С ВЛИ123А | 120 | 0,02 | 0,001 | 0,01 | 12000 | От Min до 50 включ. св. 50 до Мах | ±5,0 ±10,0 | II (Высокий) |
| ВЛИ223С ВЛИ223А | 220 | 0,02 | 0,001 | 0,01 | 22000 | От Min до 50 включ. св. 50 до 200 включ. св. 200 до Мах | ±5,0 ±10,0 ±15,0 | II (Высокий) |
| ВЛИ323С ВЛИ323А | 320 | 0,02 | 0,001 | 0,01 | 32000 | От Min до 50 включ. св. 50 до 200 включ. св. 200 до Мах | ±5,0 ±10,0 ±15,0 | II (Высокий) |
| ВЛИ423С ВЛИ423А | 420 | 0,02 | 0,001 | 0,01 | 42000 | От Min до 50 включ. св. 50 до 200 включ. св. 200 до Мах | ±5,0 ±10,0 ±15,0 | II (Высокий) |
| ВЛИ523С ВЛИ523А | 520 | 0,02 | 0,001 | 0,01 | 52000 | От Min до 50 включ. св. 50 до 200 включ. св. 200 до Мах | ±5,0 ±10,0 ±15,0 | II (Высокий) |
Продолжение таблицы 2
| Модификация | Мах, г | Min, г | d, г | е, г | n | m, г | mpe, мг | Класс точности по ГОСТ OIML R 76-1-2011 |
| ВЛИ623С ВЛИ623А | 620 | 0,02 | 0,001 | 0,01 | 62000 | От Min до 50 включ. св. 50 до 200 включ. св. 200 до Мах | ±5,0 ±10,0 ±15,0 | II (Высокий) |
| ВЛИ823С ВЛИ823А | 820 | 0,02 | 0,001 | 0,01 | 82000 | От Min до 50 включ. св. 50 до 200 включ. св. 200 до Мах | ±5,0 ±10,0 ±15,0 | II (Высокий) |
| ВЛИ222С ВЛИ222А | 220 | 0,2 | 0,01 | 0,02 | 11000 | От Min до 100 включ. св. 100 до Мах | ±10,0 ±20,0 | II (Высокий) |
| ВЛИ322С ВЛИ322А | 320 | 0,2 | 0,01 | 0,02 | 16000 | От Min до 100 включ. св. 100 до Мах | ±10,0 ±20,0 | II (Высокий) |
| ВЛИ422С ВЛИ422А | 420 | 0,2 | 0,01 | 0,02 | 21000 | От Min до 100 включ. св. 100 до 400 включ. св. 400 до Мах | ±10,0 ±20,0 ±30,0 | II (Высокий) |
| ВЛИ522С ВЛИ522А | 520 | 0,5 | 0,01 | 0,1 | 5200 | От Min до 500 включ. св. 500 до Мах | ±50,0 ±100,0 | II (Высокий) |
| ВЛИ622С ВЛИ622А | 620 | 0,5 | 0,01 | 0,1 | 6200 | От Min до 500 включ. св. 500 до Мах | ±50,0 ±100,0 | II (Высокий) |
| ВЛИ822С ВЛИ822А | 820 | 0,5 | 0,01 | 0,1 | 8200 | От Min до 500 включ. св. 500 до Мах | ±50,0 ±100,0 | II (Высокий) |
| ВЛИ1202А | 1200 | 0,5 | 0,01 | 0,1 | 12000 | От Min до 500 включ. св. 500 до Мах | ±50,0 ±100,0 | II (Высокий) |
| ВЛИ1502С | 1500 | 0,5 | 0,01 | 0,1 | 15000 | От Min до 500 включ. св. 500 до Мах | ±50,0 ±100,0 | II (Высокий) |
| ВЛИ2202А | 2200 | 0,5 | 0,01 | 0,1 | 22000 | От Min до 500 включ. св. 500 до 2000 включ. св. 2000 до Мах | ±50,0 ±100,0 ±150,0 | II (Высокий) |
Продолжение таблицы 2
| Модификация | Мах, г | Min, г | d, г | е, г | n | m, г | mpe, мг | Класс точности по ГОСТ OIML R 76-1-2011 |
| ВЛИ2502С | 2500 | 0,5 | 0,01 | 0,1 | 25000 | От Min до 500 включ. св. 500 до 2000 включ. св. 2000 до Мах | ±50,0 ±100,0 ±150,0 | II (Высокий) |
| ВЛИ3202А | 3200 | 0,5 | 0,01 | 0,1 | 32000 | От Min до 500 включ. св. 500 до 2000 включ. св. 2000 до Мах | ±50,0 ±100,0 ±150,0 | II (Высокий) |
| ВЛИ3502С | 3500 | 0,5 | 0,01 | 0,1 | 35000 | От Min до 500 включ. св. 500 до 2000 включ. св. 2000 до Мах | ±50,0 ±100,0 ±150,0 | II (Высокий) |
| ВЛИ4202А | 4200 | 0,5 | 0,01 | 0,1 | 42000 | От Min до 500 включ. св. 500 до 2000 включ. св. 2000 до Мах | ±50,0 ±100,0 ±150,0 | II (Высокий) |
| ВЛИ4502С | 4500 | 0,5 | 0,01 | 0,1 | 45000 | От Min до 500 включ. св. 500 до 2000 включ. св. 2000 до Мах | ±50,0 ±100,0 ±150,0 | II (Высокий) |
| ВЛИ5202А | 5200 | 0,5 | 0,01 | 0,1 | 52000 | От Min до 500 включ. св. 500 до 2000 включ. св. 2000 до Мах | ±50,0 ±100,0 ±150,0 | II (Высокий) |
| ВЛИ5502С | 5500 | 0,5 | 0,01 | 0,1 | 55000 | От Min до 500 включ. св. 500 до 2000 включ. св. 2000 до Мах | ±50,0 ±100,0 ±150,0 | II (Высокий) |
| ВЛИ6202С ВЛИ6202А | 6200 | 0,5 | 0,01 | 0,1 | 62000 | От Min до 500 включ. св. 500 до 2000 включ. св. 2000 до Мах | ±50,0 ±100,0 ±150,0 | II (Высокий) |
| ВЛИ35СД ВЛИ35АД | 30/100 | 0,001 | 0,00001/0,0001 | 0,001 | 100000 | От Min до 50 включ. св. 50 до Мах | ±0,5 ±1,0 | I (Специальный) |
Продолжение таблицы 2
| Модификация | Мах, г | Min, г | d, г | е, г | n | m, г | mpe, мг | Класс точности по ГОСТ OIML R 76-1-2011 |
| ВЛИ45СД ВЛИ45АД | 40/100 | 0,001 | 0,00001/0,0001 | 0,001 | 100000 | От Min до 50 включ. св. 50 до Мах | ±0,5 ±1,0 | I (Специальный) |
| ВЛИ55СД ВЛИ55АД | 50/100 | 0,001 | 0,00001/0,0001 | 0,001 | 100000 | От Min до 50 включ. св. 50 до Мах | ±0,5 ±1,0 | I (Специальный) |
| ВЛИ65СД ВЛИ65АД | 60/120 | 0,001 | 0,00001/0,0001 | 0,001 | 120000 | От Min до 50 включ. св. 50 до Мах | ±0,5 ±1,0 | I (Специальный) |
| ВЛИ85СД ВЛИ85АД | 80/120 | 0,001 | 0,00001/0,0001 | 0,001 | 120000 | От Min до 50 включ. св. 50 до Мах | ±0,5 ±1,0 | I (Специальный) |
| ВЛИ105АД | 99/120 | 0,001 | 0,00001/0,0001 | 0,001 | 120000 | От 0 до 50 включ. св. 50 до Мах | ±0,5 ±1,0 | I (Специальный) |
| ВЛИ105СД | 100/120 | 0,001 | 0,00001/0,0001 | 0,001 | 120000 | От 0 до 50 включ. св. 50 до Мах | ±0,5 ±1,0 | I (Специальный) |
| ВЛИ64СД | 60/120 | 0,01 | 0,0001/0,001 | 0,001/0,002 | 60000/60000 | От Min до 50 включ. св. 50 до 100 включ. св. 100 до Мах | ±0,5 ±1,0 ±2,0 | I (Специальный) |
| ВЛИ124СД | 120/220 | 0,01 | 0,0001/0,001 | 0,001/0,002 | 120000/110000 | От Min до 50 включ. св. 50 до 120 включ. св. 120 до Мах | ±0,5 ±1,0 ±2,0 | I (Специальный) |
| ВЛИ164СД | 160/220 | 0,01 | 0,0001/0,001 | 0,001/0,002 | 160000/110000 | От Min до 50 включ. св. 50 до 160 включ. св. 160 до Мах | ±0,5 ±1,0 ±2,0 | I (Специальный) |
| ВЛИ224СД | 220/320 | 0,01 | 0,0001/0,001 | 0,001/0,002 | 220000/160000 | От Min до 50 включ. св. 50 до 200 включ. св. 200 до 220 включ. св. 220 до Мах | ±0,5 ±1,0 ±1,5 ±2,0 | I (Специальный) |
Продолжение таблицы 2
| Модификация | Мах, г | Min, г | d, г | е, г | n | m, г | mpe, мг | Класс точности по ГОСТ OIML R 76-1-2011 |
| ВЛИ324СД | 320/420 | 0,01 | 0,0001/0,001 | 0,001/0,002 | 320000/210000 | От Min до 50 включ. св. 50 до 200 включ. св. 200 до 320 включ. св. 320 до 400 включ. св. 400 до Мах | ±0,5 ±1,0 ±1,5 ±2,0 ±3,0 | I (Специальный) |
| ВЛИ1503СД | 1500/2200 | 0,1 | 0,001/0,002 | 0,005/0,01 | 300000/220000 | От Min до 250 включ. св. 250 до 1000 включ. св. 1000 до 1500 включ. св. 1500 до 2000 включ. св. 2000 до Мах | ±2,5 ±5,0 ±7,5 ±10,0 ±15,0 | I (Специальный) |
| ВЛИ123СД | 120/220 | 0,02 | 0,001/0,002 | 0,005/0,01 | 24000/22000 | От Min до 25 включ. св. 25 до 100 включ. св. 100 до 120 включ. св. 120 до 200 включ св. 200 до Мах | ±2,5 ±5,0 ±7,5 ±10,0 ±15,0 | II (Высокий) |
| ВЛИ223СД | 220/320 | 0,02 | 0,001/0,002 | 0,005/0,01 | 44000/32000 | От Min до 25 включ. св. 25 до 100 включ. св. 100 до 220 включ. св. 220 до Мах | ±2,5 ±5,0 ±7,5 ±15,0 | II (Высокий) |
| ВЛИ323СД | 320/420 | 0,02 | 0,001/0,002 | 0,005/0,01 | 64000/42000 | От Min до 25 включ. св. 25 до 100 включ. св. 100 до 320 включ. св. 320 до Мах | ±2,5 ±5,0 ±7,5 ±15,0 | II (Высокий) |
Продолжение таблицы 2
| Модификация | Мах, г | Min, г | d, г | е, г | n | m, г | mpe, мг | Класс точности по ГОСТ OIML R 76-1-2011 |
| ВЛИ423СД | 420/520 | 0,02 | 0,001/0,002 | 0,005/0,01 | 84000/52000 | От Min до 25 включ. св. 25 до 100 включ. св. 100 до 420 включ. св. 420 до Мах | ±2,5 ±5,0 ±7,5 ±15,0 | II (Высокий) |
| ВЛИ523СД | 520/620 | 0,02 | 0,001/0,002 | 0,01 | 62000 | От Min до 50 включ. св. 50 до 200 включ. св. 200 до Мах | ±5,0 ±10,0 ±15,0 | II (Высокий) |
| ВЛИ623СД | 620/820 | 0,02 | 0,001/0,002 | 0,01 | 82000 | От Min до 50 включ. св. 50 до 200 включ. св. 200 до Мах | ±5,0 ±10,0 ±15,0 | II (Высокий) |
| ВЛИ222СД | 220/320 | 0,2 | 0,01/0,02 | 0,02/0,05 | 11000/6400 | От Min до 100 включ. св. 100 до 220 включ. св. 220 до 250 включ. св. 250 до Мах | ±10,0 ±20,0 ±25,0 ±50,0 | II (Высокий) |
| ВЛИ322СД | 320/420 | 0,2 | 0,01/0,02 | 0,02/0,05 | 16000/8400 | От Min до 100 включ. св. 100 до 320 включ. св. 320 до Мах | ±10,0 ±20,0 ±50,0 | II (Высокий) |
| ВЛИ422СД | 420/520 | 0,2 | 0,01/0,02 | 0,02/0,05 | 21000/10400 | От Min до 100 включ. св. 100 до 400 включ. св. 400 до 420 включ. св. 420 до Мах | ±10,0 ±20,0 ±30,0 ±50,0 | II (Высокий) |
| ВЛИ522СД | 520/620 | 0,2 | 0,01/0,02 | 0,05/0,1 | 10400/6200 | От Min до 250 включ. св. 250 до 520 включ. св. 520 до Мах | ±25,0 ±50,0 ±100,0 | II (Высокий) |
Окончание таблицы 2
| Модификация | Мах, г | Min, г | d, г | е, г | n | m, г | mpe, мг | Класс точности по ГОСТ OIML R 76-1-2011 |
| ВЛИ622СД | 620/820 | 0,2 | 0,01/0,02 | 0,05/0,1 | 12400/8200 | От Min до 250 включ. св. 250 до 620 включ. св. 620 до Мах | ±25,0 ±50,0 ±100,0 | II (Высокий) |
| ВЛИ2502СД | 2500/3500 | 0,2 | 0,01/0,02 | 0,05/0,1 | 50000/35000 | От Min до 250 включ. св. 250 до 1000 включ. св. 1000 до 2500 включ св. 2500 до Мах | ±25,0 ±50,0 ±75,0 ±150,0 | II (Высокий) |
| ВЛИ3202СД | 3200/4200 | 0,2 | 0,01/0,02 | 0,05/0,1 | 64000/42000 | От Min до 250 включ. св. 250 до 1000 включ. св. 1000 до 3200 включ св. 3200 до Мах | ±25,0 ±50,0 ±75,0 ±150,0 | II (Высокий) |
| ВЛИ4502СД | 4500/5500 | 0,2 | 0,01/0,02 | 0,05/0,1 | 90000/55000 | От Min до 250 включ. св. 250 до 1000 включ. св. 1000 до 4500 включ св. 4500 до Мах | ±25,0 ±50,0 ±75,0 ±150,0 | II (Высокий) |
| ВЛИ5502СД | 5500/6200 | 0,5 | 0,01/0,02 | 0,1 | 62000 | От Min до 500 включ. св. 500 до 2000 включ. св. 2000 до Мах | ±50,0 ±100,0 ±150,0 | II (Высокий) |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке. Значения погрешности весов после выборки массы тары по абсолютному значению не превышают, указанных в таблице 2 пределов погрешности в интервалах взвешивания для массы нетто.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон устройства выборки массы тары, г | от 0 до Мах |
| Верхняя граница диапазона устройства первоначальной установку нуля, % от Мах, не более | 20 |
| Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, % от Мах | от 0 до 4 |
| Погрешность устройства установки на нуль, не более | ±0,25е |
| Повторяемость (размах) показаний, не более | |mPe| |
| Наименование характеристики | Значение |
| Параметры электрического питания: 1) от сети переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц 2) автономное от аккумуляторной батареи напряжением, В - для всех модификаций, кроме ВЛИ6202А, ВЛИ6202С, ВЛИ5502СД - для модификаций ВЛИ6202А, ВЛИ6202С, ВЛИ5502СД | от 187 до 242 от 49 до 51 от 11,25 до 13,75 от 13,77 до 16,83 |
| Условия эксплуатации: - диапазоны особых температур, °С: - для весов I (специального) класса точности - для весов II (высокого) класса точности - относительная влажность воздуха %, не более, без конденсации влаги | от +15 до +25 от +10 до +30 75 |
Таблица 5 - Основные технические характеристики
| Обозначение модификации | Размеры ГПУ весов (диаметр или длина; ширина), мм, не более | Габаритные размеры весов (длина; ширина; высота), мм, не более | Масса, кг, не более |
| ВЛИ35СД, ВЛИ35АД, ВЛИ35С, ВЛИ35А, ВЛИ45СД, ВЛИ45АД, ВЛИ45С, ВЛИ45А, ВЛИ55СД, ВЛИ55АД, ВЛИ55С, ВЛИ55А, ВЛИ65СД, ВЛИ65АД, ВЛИ85СД, ВЛИ85АД, ВЛИ85С, ВЛИ85А, ВЛИ105СД, ВЛИ105АД, ВЛИ105С, ВЛИ64С, ВЛИ64А, ВЛИ64СД, ВЛИ124С, ВЛИ124А, ВЛИ124СД, ВЛИ164С, ВЛИ164А, ВЛИ164СД, ВЛИ224С, ВЛИ224А, ВЛИ224СД, ВЛИ324С, ВЛИ324А, ВЛИ324СД, ВЛИ404С, ВЛИ404А, ВЛИ123С, ВЛИ123А, ВЛИ123СД, ВЛИ223С, ВЛИ223А, ВЛИ223СД, ВЛИ323С, ВЛИ323А, ВЛИ323СД, ВЛИ423С, ВЛИ423А, ВЛИ222С, ВЛИ222А, ВЛИ222СД, ВЛИ322С, ВЛИ322А, ВЛИ322СД, ВЛИ422С, ВЛИ422А | 90 | 345; 223; 331 | 5,6 |
Продолжение таблицы 5
| Обозначение модификации | Размеры ГПУ весов(диаметр или длина; ширина), мм, не более | Габаритные размеры весов (длина; ширина; высота), мм, не более | Масса, кг, не более |
| ВЛИ423СД, ВЛИ523С, ВЛИ523А, ВЛИ523СД, ВЛИ623С-1 ВЛИ623А-1, ВЛИ623С, ВЛИ623А, ВЛИ623СД, ВЛИ823С-1, ВЛИ823А-1 ВЛИ823С, ВЛИ823А | 108 | 345; 223; 331 | 5,6 |
| ВЛИ1203С-1, ВЛИ1203А-1, ВЛИ1503С-1, ВЛИ1503А-1, ВЛИ1503СД, ВЛИ2203С-1, ВЛИ2203А-1, ВЛИ422СД | 128 | ||
| ВЛИ522С, ВЛИ522А, ВЛИ522СД, ВЛИ622С, ВЛИ622А, ВЛИ622СД, ВЛИ822С, ВЛИ822А, ВЛИ1202А, ВЛИ1502С, ВЛИ2202А, ВЛИ2502С, ВЛИ2502СД, ВЛИ3202А, ВЛИ3502С, ВЛИ3202СД, ВЛИ4202А, ВЛИ4502С, ВЛИ4502СД, ВЛИ5202А, ВЛИ5502С, ВЛИ5502СД, ВЛИ6202С, ВЛИ6202А | 168; 190 | 345; 223; 110 | 3,8 |
наносится методом термотрансфертной печати на не срываемую наклейку, размещенную на корпусе весов и на титульные листы паспорта и руководства по эксплуатации типографическим способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы неавтоматического действия ВЛИ | - | 1 шт. |
| Руководство по эксплуатации | -* | 1 экз. |
| Паспорт | - | 1 шт. |
| * - обозначение может отличаться в зависимости от модификации | ||
приведены в разделе 2.3 «Использование весов». Руководства по эксплуатации.
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ 28.29.31-001-09680255-2022 «Весы неавтоматического действия ВЛИ.
Технические условия».
