| Номер в госреестре | 90458-23 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | Чжунцзи SDW9401GYY |
| Изготовитель | Автомобильная компания с ОО "Чжунцзи Дунюе", Китай |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцеп-цистерна Чжунцзи SDW9401GYY (далее - ППЦ) предназначена для измерений объема нефтепродуктов, нефти и других жидкостей за исключением пищевых.
Принцип действия ППЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоит из стальной сварной цистерны переменного сечения чемоданообразной формы. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из герметичных секций. Каждая секция является транспортной мерой полной вместимости. Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня налива;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводской номер (VIN) нанесен на заводскую табличку в виде буквенно-цифровых обозначений ударным методом.
О бщий вид ППЦ и место нанесения заводского номера представлены на рисунках 1 и 2.

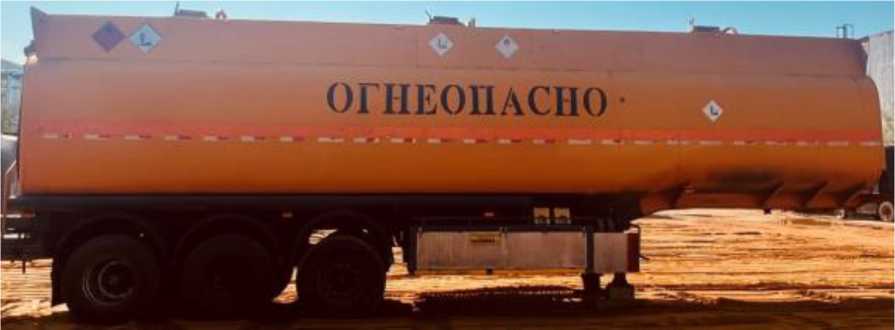

Рисунок 1 - Общий вид полуприцепа-цистерны Чжунцзи SDW9401GYY
Место нанесения заводского номера

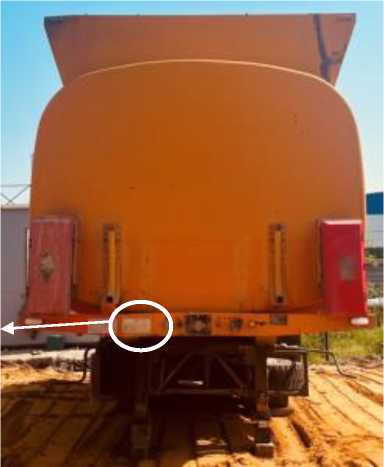

Рисунок 2 - Место нанесения заводского номера
Знак поверки наносится на заклепку, проходящую через боковую стеку горловины и указатель уровня, ударным методом, а также на свидетельство о поверке.
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 3.
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 46800 |
| Действительная вместимость 1 -й секции, дм3 | 16694 |
| Действительная вместимость 2-й секции, дм3 | 14624 |
| Действительная вместимость 3-й секции, дм3 | 15500 |
| Пределы допускаемой относительной погрешности, % | ±0,4 |
| Разность между номинальной и действительной вместимостью, %, не более | ±1,5 |
| Наименование характеристики | Значение |
| Снаряженная масса, кг, не более | 12000 |
| Длина, мм, не более | 12500 |
| Высота, мм, не более | 3950 |
| Ширина, мм, не более | 2500 |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +50 |
наносится на титульный лист руководства по эксплуатации печатным способом.
Таблица 3 - Комплектность средства измерений
| Комплектующие | Обозначение | Количество |
| Полуприцеп-цистерна зав. № LA993NGG4D0SDW935 | Чжунцзи SDW9401GYY | 1 шт. |
| Запасные части, инструменты и принадлежности | 1 шт. | |
| Руководство по эксплуатации | 1 экз. |
приведены в разделе 5 руководства по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
