| Номер в госреестре | 90460-23 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТОЛ-ЭЛТ |
| Изготовитель | Общество с ограниченной ответственностью "ЭЛТЕРА" (ООО "ЭЛТЕРА"), г. Чебоксары |
| Год регистрации | 2023 |
| Срок свидетельства | 14.11.2028 |
| МПИ (интервал между поверками) | 4 года - для трансформаторов с номинальным напряжением до 1 кВ; 8 лет - для остальных |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТОЛ-ЭЛТ (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем.
Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также сборные камеры одностороннего обслуживания (КСО) и являются комплектующими изделиями.
Трансформаторы тока ТОЛ-ЭЛТ по принципу конструкции - опорные, с литой изоляцией, по числу ступеней трансформации - одноступенчатые, с несколькими вторичными обмотками, с одним или несколькими коэффициентами трансформации, получаемыми путем изменения числа витков первичной (перемычки) или/и вторичной обмотки (ответвления).
Трансформаторы содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который формирует корпус трансформатора, является главной изоляцией и защищает его внутренние части от механических и климатических воздействий.
Вторичные обмотки намотаны на отдельных магнитопроводах.
Трансформаторы имеют ряд конструктивных исполнений, отличающихся номинальным напряжением, количеством обмоток, формой и размерами корпуса, массой, расположением выводов.
Выводы первичной обмотки выведены на верхнюю, боковую или нижнюю часть литого корпуса и выполнены в виде:
- контактных площадок с отверстиями для болтов;
- плоского штыревого наконечника;
- штепсельного разъема.
Выводы вторичных обмоток расположены в нижней части корпуса трансформатора и имеют варианты исполнения. Выводы выполнены в виде винтов и расположены в контактной коробке, размешенной в основании трансформатора и закрываемой съемной изоляционной пломбируемой крышкой для защиты от несанкционированного доступа.
Маркировка выводов первичной и вторичных обмоток - рельефная, выполняется эпоксидным компаундом при заливке трансформатора в форму.
По согласованию с заказчиком маркировка выводов вторичных обмоток может быть выполнена в виде липкой аппликации под защитную крышку.
Для крепления на месте установки трансформаторы имеют закладные гайки в основании корпуса (или металлическую площадку с отверстиями). На трансформаторах имеется табличка технических данных.
Рабочее положение трансформатора в пространстве - любое.
Расшифровка условного обозначения трансформаторов приведена на рисунке 1.
Климатическое исполнение и категория
размещения по ГОСТ 15150
Номинальный вторичный ток, А (при наличии у трансформатора нескольких вторичных токов указывают все значения через тире)
Номинальный первичный ток, А (при наличии у трансформатора нескольких первичных токов указывают все значения через тире)
Класс точности (при наличии у трансформатора нескольких вторичных обмоток указывают класс каждой из них в виде дроби)
Конструктивный вариант исполнения
Номинальное напряжение, кВ
Зарегистрированная товарная марка
Литая изоляция
Опорный трансформатор
Обозначение трансформатора
Рисунок 1 - Расшифровка условного обозначения трансформаторов

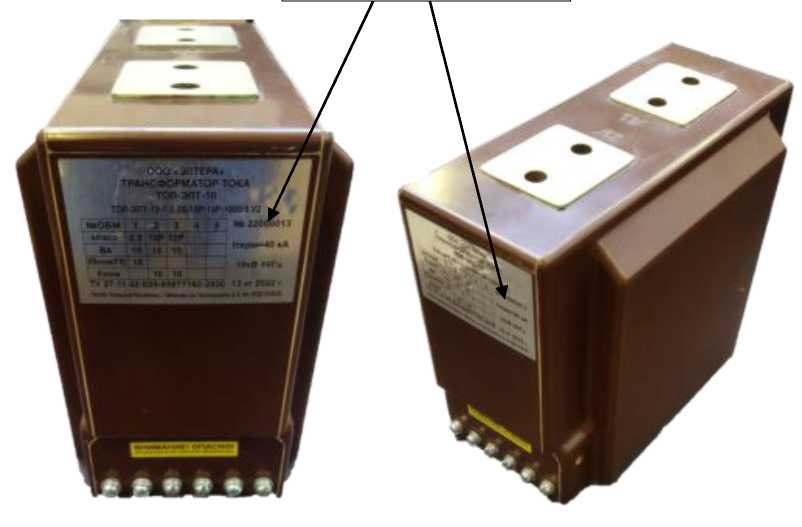

Общий вид трансформаторов и место нанесения заводского номера представлены на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения нанесен типографским способом на самоклеющуюся информационную табличку (шильд) на корпусе в месте, указанном на рисунке 2. Пломбирование трансформаторов не предусмотрено.

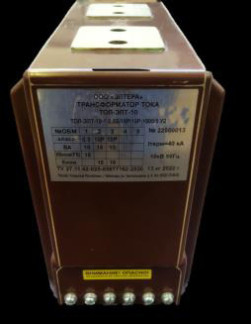

Место нанесения заводского номера
Рисунок 2 - Общий вид трансформаторов
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Номинальное напряжение трансформатора, кВ | 0,66; 3; 6; 10 |
| Наибольшее рабочее напряжение, кВ | 0,72; 3,6; 7,2; 12 |
| Номинальный первичный ток трансформатора, А | 1; 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000;1200;1500;1600;2000;3000; 4000 |
| Номинальный вторичный ток, А | 1; 2; 5 |
| Количество вторичных обмоток | От 1 до 6 |
| Номинальная частота, Гц | 50 |
| Номинальная вторичная нагрузка, В-А - для измерений и учета при cos ф2 = 1 - для измерений, учета и защиты с индуктивноактивным коэффициентом мощности при cos ф2 = 0,8 | 0,5; 1; 2; 2,5; 5 3; 5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100 |
| Класс точности вторичных обмоток: - для измерений и учета - для защиты | 0,1; 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10 5Р;10Р |
| Номинальный коэффициент безопасности приборов Кбном (FS) вторичных обмоток для измерений | От 5 до 35 |
| Номинальная предельная кратность Кном вторичной обмотки для защиты | От 5 до 35 |
| Наименование параметра | Значение параметра |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У2, УХЛ1, УХЛ2 |
| Габаритные размеры, мм: - высота, не более - ширина, не более - глубина, не более | От 232 до 520 От 148 до 250 От 224 до 440 |
| Масса, кг, не более | От 13 до 101 |
| Средний срок службы, лет | 30 |
| Средняя наработка до отказа, ч | 4405 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТОЛ-ЭЛТ | 1 шт. |
| Паспорт | - | 1 шт. |
| Руководство по эксплуатации | ЕЛТР.670112.001 РЭ | 1 экз. |
приведены в разделе 3 документа «Трансформаторы тока ТОЛ-ЭЛТ-(6-35). Руководство по эксплуатации. ЕЛТР.670112.001 РЭ».
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. №2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ТУ 27.11.42-025-65677162-2020 «Трансформаторы тока ТОЛ-ЭЛТ. Технические условия».
