| Номер в госреестре | 90465-23 |
| Наименование СИ | Газоанализаторы портативные |
| Обозначение типа СИ | Лидер 041М |
| Изготовитель | Общество с ограниченной ответственностью "ЛидерГазДетектор" (ООО "ЛидерГазДетектор"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 13.11.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы портативные Лидер 041М (далее по тексту - газоанализаторы) предназначены для непрерывных автоматических измерений объемной доли кислорода, углекислого газа, горючих газов и паров, массовой концентрации вредных веществ, в том числе паров нефти и нефтепродуктов, довзрывоопасной концентрации горючих газов и паров в воздухе рабочей зоны.
Газоанализаторы представляют собой автоматические многоканальные приборы непрерывного действия.
Способ отбора пробы - диффузионный. Допускается эксплуатация газоанализаторов с внешними и встраиваемыми побудителями расхода (насосами для отбора проб), а также ручным пробоотборным зондом (грушей).
Принцип действия газоанализаторов определяется типом используемого сенсора:
- электрохимический (ЭХ) - основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента;
- термокаталитический (ТК) - основанный на определении теплового эффекта реакции определяемого газа с другими веществами, протекающей при участии катализатора;
- инфракрасный (ИК) - основанный на селективном поглощении молекулами определяемого компонента электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащий определяемый компонент;
- фотоионизационный (ФИ) - основанный на ионизации молекул органических и неорганических веществ фотонами высокой энергии и измерении возникающего при этом тока между измерительными пластинами.
Газоанализаторы обеспечивают непрерывное измерение и отображение измеренных значений на дисплее: объемной доли кислорода, углекислого газа, горючих газов и паров, массовой концентрации токсичных газов, довзрывоопасной концентрации и массовой концентрации горючих газов и паров (углеводороды предельные и непредельные (С1 - С10), пары горючих жидкостей и их совокупность, в том числе пары (испарения) нефти, керосина, бензина и дизельного топлива) в воздухе рабочей зоны, а также выдачу сигнализации о достижении содержания определяемых компонентов установленных пороговых значений.
Конструктивно газоанализаторы выполнены в одноблочном пластмассовом ударопрочном корпусе.
Газоанализаторы имеют жидкокристаллический цифровой монохромный дисплей с подсветкой, обеспечивающий отображение:
- результатов измерений содержания определяемых компонентов;
- единиц измерений;
- уровня заряда аккумулятора;
- информацию о срабатывании сигнализации;
- меню пользователя.
Питание газоанализаторов осуществляется от встроенного литий-ионного аккумулятора.
Газоанализаторы обеспечивают срабатывание сигнализации по двум порогам для каждого измерительного канала:
- звуковым сигналом;
- световым индикатором;
- вибрационным сигналом тревоги.
Газоанализаторы сохраняют в памяти результаты измерений и обеспечивают вывод данных на персональный компьютер при помощи USB-порта.
Заводские уставки порогов срабатывания сигнализации могут быть изменены пользователем в процессе эксплуатации в режиме настройки газоанализатора.
Нанесение знака поверки на корпус газоанализаторов не предусмотрено.
Пломбирование газоанализаторов не предусмотрено. Защита от несанкционированного доступа к настройкам газоанализаторов осуществляется посредством введения секретного кода (пароля).
Газоанализаторы имеют серийные номера, обеспечивающие идентификацию каждого экземпляра.
Серийный номер в виде буквенно-цифрового обозначения, состоящий из букв латинского алфавита и арабских цифр, наносится методом лазерной гравировки на идентификационную табличку - шильд, расположенную на тыльной стороне корпуса газоанализатора.

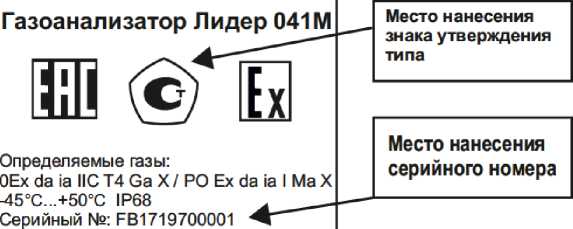

Общий вид газоанализатора с указанием мест нанесения знака утверждения типа, серийного номера представлен на рисунке 1.
ООО «ЛидерГазДетектор»
ТУ 4215-050-11732172-2014
ОС АНО ДПО «ИПБ» (RA.RU.1inB98) ЕАЭС RU C-RU.nb98.В.00000/23
Не заряжать во взрывоопасной зоне Не разбирать во взрывоопасной зоне
Сделано в России

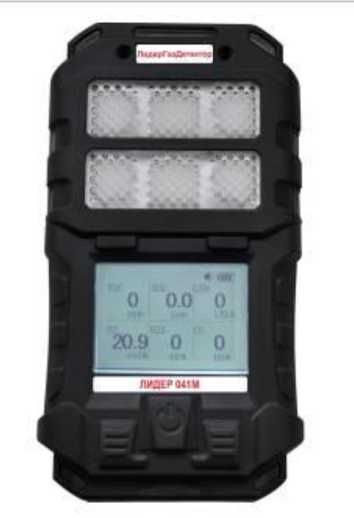

Рисунок 1 - Общий вид газоанализатора
с указанием мест нанесения знака утверждения типа и серийного номера
Программное обеспечение (ПО) газоанализаторов идентифицируется при включении путем вывода на дисплей номера версии.
Идентификационные данные ПО приведены в Таблице 1.
Защиты ПО от несанкционированного доступа не требуется, поскольку память EEPROM не может быть перепрограммирована.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Лидер 041M-Main 20042361 |
| Номер версии (идентификационный номер) ПО | не ниже V1.04 |
| Цифровой идентификатор ПО | Недоступен, вследствие защиты встроенного ПО от чтения и записи |
Метрологические характеристики газоанализаторов приведены в таблицах 2-5, дополнительные метрологические характеристики приведены в таблице 6, основные технические характеристики приведены в таблице 7.
Таблица 2 - Метрологические характеристики газоанализаторов по каналам с электрохимическими сенсорами.
| Определяемый компонент | Диапазон показаний массовой концентрации, мг/м3 | Диапазон измерений массовой концентрации, мг/м3 | Пределы допускаемой основной погрешности, % | Наименьший разряд индикации дисплея | Предел времени установления показаний, T0,9, с | Время срабаты вания сигнализации, с | |
| Приведенной | Относительной | ||||||
| Сероводород (H2S) | от 0 до 100 | от 0 до 10 включ. | ±15 | - | 0,1 | 15 | 15 |
| св. 10 до 100 | - | ±15 | 20 | ||||
| Оксид углерода (CO) | от 0 до 1000 | от 0 до 50 включ. | ±15 | - | 1,0 | 15 | 15 |
| св. 50 до 1000 | - | ±15 | 20 | ||||
| Оксид углерода (CO) | от 0 до 2000 | от 0 до 50 включ. | ±15 | - | 1,0 | 15 | 15 |
| св. 50 до 1000 включ. | - | ±15 | 20 | ||||
| св. 1000 до 2000 | - | ±20 | 30 | ||||
| Определяемый компонент | Диапазон показаний массовой концентрации, мг/м3 | Диапазон измерений массовой концентрации, мг/м3 | Пределы допускаемой основной погрешности, % | Наименьший разряд индикации дисплея | Предел времени установления показаний, T0,9, с | Время срабаты вания сигнализации, с | |
| Приведенной | Относительной | ||||||
| Аммиак (NH3) | от 0 до 100 | от 0 до 20 включ. | ±20 | - | 0,1 | 40 | - |
| св. 20 до 100 | ±20 | 60 | |||||
| Диоксид серы (SO2) | от 0 до 100 | от 0 до 20 включ. | ±15 | 0,1 | 15 | - | |
| св. 20 до 100 | ±15 | 20 | |||||
| Водород (Н2) | от 0 до 100 | от 0 до 20 включ. | ±15 | 0,1 | 20 | - | |
| св. 20 до 100 | ±15 | 20 | |||||
| Оксид азота (NO) | от 0 до 100 | от 0 до 20 включ. | ±15 | - | 0,1 | 60 | - |
| св. 20 до 100 | - | ±15 | |||||
| Диоксид азота (NG2) | от 0 до 100 | от 0 до 20 включ. | ±15 | - | 0,1 | 60 | - |
| св. 20 до 100 | - | ±15 | |||||
| Хлористый | от 0 до 30 | от 0 до 5 | ±25 | - | 0,1 | 70 | - |
| Определяемый компонент | Диапазон показаний массовой концентрации, мг/м3 | Диапазон измерений массовой концентрации, мг/м3 | Пределы допускаемой основной погрешности, % | Наименьший разряд индикации дисплея | Предел времени установления показаний, T0,9, с | Время срабаты вания сигнализации, с | |
| Приведенной | Относительной | ||||||
| водород (HCl) | включ. | ||||||
| св. 5 до 30 | - | ±25 | |||||
| Цианистый водород (HCN) | от 0 до 100 | от 0 до 20 включ. | ±25 | - | 0,1 | 60 | - |
| св. 20 до 100 | - | ±25 | |||||
| Фтористый водород (HF) | от 0 до 10 | от 0 до 2 включ. | ±15 | - | 0,01 | 90 | - |
| св. 2 до 10 | - | ±15 | |||||
| Метанол (CH3OH) | от 0 до 100 | от 0 до 20 включ. | ±25 | - | 0,1 | 120 | - |
| св. 20 до 100 | - | ±25 | |||||
| Фосфин (РНз) | от 0 до 30 | от 0 до 5 включ. | ±30 | - | 0,1 | 60 | - |
| св. 5 до 30 | - | ±30 | |||||
Примечания:
1. Основная погрешность нормирована при условиях:
| Определяемый компонент | Диапазон показаний массовой концентрации, мг/м3 | Диапазон измерений массовой концентрации, мг/м3 | Пределы допускаемой основной погрешности, % | Наименьший разряд индикации дисплея | Предел времени установления показаний, To,9, с | Время срабаты вания сигнализации, с | |
| Приведенной | Относительной | ||||||
| - температура окружающей среды: (20 ± 5) °С; - диапазон атмосферного давления: (101,3 ± 4) кПа; - относительная влажность окружающей среды: от 30 % до 80 %. 2. Нормирующее значение приведенной погрешности - верхний предел диапазона измерений. 3. Время срабатывания сигнализации при содержании поверочного компонента, в 1,6 раз превышающего пороговое значение. 4. Программное обеспечение газоанализаторов имеет возможность отображения результатов измерений по измерительным каналам токсичных газов (ЭХД) в единицах измерений объемной доли, млн-1. Пересчет значений содержания определяемого компонента, выраженных в единицах массовой концентрации, мг/м3, в единицы объемной доли, млн-1 выполняется автоматически для условий 20°С и 760 мм рт. ст. | |||||||
Таблица 2а - Метрологические характеристики газоанализаторов по каналам с электрохимическими сенсорами.
| Определяемый компонент | Диапазон показаний объемной доли,% | Диапазон измерений объемной доли, % | Пределы допускаемой основной приведенной погрешности, % | Наименьший разряд индикации дисплея | Предел времени установления показаний, T0,9, с | Время срабаты вания сигнализации, с |
| Кислород (О2) | от 0 до 30 | от 0 до 30 | ±5 | 0,1 | 15 | 10 |
| Определяемый компонент | Диапазон показаний объемной доли,% | Диапазон измерений объемной доли, % | Пределы допускаемой основной приведенной погрешности, % | Наименьший разряд индикации дисплея | Предел времени установления показаний, To,9, с | Время срабаты вания сигнализации, с |
| Примечания: 1. Основная погрешность нормирована при условиях: - температура окружающей среды: (20 ± 5) °С; - диапазон атмосферного давления: (101,3 ± 4) кПа; - относительная влажность окружающей среды: от 30 % до 80 %. 2. Нормирующее значение приведенной погрешности - верхний предел диапазона измерений. 3. Время срабатывания сигнализации при содержании поверочного компонента, в 1,6 раз превышающего пороговое значение. | ||||||
Таблица 3 - Метрологические характеристики газоанализаторов по каналам с термокаталитическими сенсорами.
| Определяемый компо нент | Диапазон показаний | Диапазон измерений | Пределы допускаемой абсолютной основной погрешности | Наименьший разряд индикации дисплея | Предел времени установления показаний, T0,9, с | Время срабатывания сигнализации, с | ||
| довзрыво-опасной концентрации определяемого компонента, % НКПР | объемной доли определяемого компонента, % | довзрыво-опасной концентрации определяемого компонента, % НКПР | объемной доли определяемого компонента, % | |||||
| Углеводородные горючие газы и пары (С1 -С10) (по CH4) | от 0 до 100 | от 0 до 50 | ±5 % НКПР | 0,1 | 15 | 15 | ||
| Углеводородные горючие газы и пары (С1 -С10) (по CH4) | от 0 до 4,4 | от 0 до 2,2 | ±0,22 % | 0,01 | 15 | 15 | ||
| Углеводородные горючие газы и пары (С1 -С10) (по C3H8) | от 0 до 100 | от 0 до 50 | ±5 % НКПР | 0,1 | 15 | 15 | ||
| Определяемый компо нент | Диапазон показаний | Диапазон измерений | Пределы допускаемой абсолютной основной погрешности | Наименьший разряд индикации дисплея | Предел времени установления показаний, T0,9, с | Время срабатывания сигнализации, с | ||
| довзрыво-опасной концентрации определяемого компонента, % НКПР | объемной доли определяемого компонента, % | довзрыво-опасной концентрации определяемого компонента, % НКПР | объемной доли определяемого компонента, % | |||||
| Углеводородные горючие газы и пары (С1 -С10) (по C3H8) | от 0 до 1,7 | от 0 до 0,85 | ±0,085 % | 0,01 | 15 | 15 | ||
| Определяемый компо нент | Диапазон показаний | Диапазон измерений | Пределы допускаемой абсолютной основной погрешности | Наименьший разряд индикации дисплея | Предел времени установления показаний, T0,9, с | Время срабатывания сигнализации, с | ||
| довзрыво-опасной концентрации определяемого компонента, % НКПР | объемной доли определяемого компонента, % | довзрыво-опасной концентрации определяемого компонента, % НКПР | объемной доли определяемого компонента, % | |||||
| Углеводородные горючие газы и пары (С1 -С10) (по СбН14) | от 0 до 100 | от 0 до 50 | ±5 % НКПР | 0,1 | 15 | 15 | ||
| Углеводородные горючие газы и пары (С1 -С10) (по СбН14) | от 0 до 1,0 | от 0 до 0,5 | ±0,05 % | 0,01 | 15 | 15 | ||
| Г орючие газы и пары (по H2) | от 0 до 100 | от 0 до 50 | ±5 % НКПР | 0,1 | 15 | 15 | ||
| Г орючие газы и пары | от 0 до 4,0 | от 0 до 2,0 | ±0,2 % | 0,01 | 15 | 15 | ||
| Определяемый компо нент | Диапазон показаний | Диапазон измерений | Пределы допускаемой абсолютной основной погрешности | Наименьший разряд индикации дисплея | Предел времени установления показаний, T0,9, с | Время срабатывания сигнализации, с | ||
| довзрыво-опасной концентрации определяемого компонента, % НКПР | объемной доли определяемого компонента, % | довзрыво-опасной концентрации определяемого компонента, % НКПР | объемной доли определяемого компонента, % | |||||
| (по H2) | ||||||||
| Примечания: 1. Основная погрешность нормирована при условиях: - температура окружающей среды: (20 ± 5) °С; - диапазон атмосферного давления: (101,3 ± 4) кПа; - относительная влажность окружающей среды: от 30 % до 80 %. 2. Значения НКПР для определяемых компонентов по ГОСТ 31610.20-1-2020 (ISO/IEC 80079-20-1:2017) 3. Время срабатывания сигнализации при содержании поверочного компонента, в 1,6 раз превышающего пороговое значение. | ||||||||
Таблица 4 - Метрологические характеристики газоанализаторов по каналам с инфракрасными сенсорами.
| Определяемый компо- | Диапазон измерений | Пределы допускаемой | Наимень- | Предел | Время | |
| нент | довзрывоопасной | объемной | основной погрешности | ший раз- | времени | срабаты- |
| концентрации определяемого компонента, % НКПР | доли определяемого компонента, % | абсолютной | относительной | ряд индикации дисплея | установления показаний, T0,9, с | вания сигнализации, с | |
| Углеводородные горючие газы и пары (С1 -С10) (по СН4) | от 0 до 50 включ. | ±5 % НКПР | 0,1 | 20 | 15 | ||
| св. 50 до 100 | ±10 % | ||||||
| Углеводородные горючие газы и пары (С1 -С10) (по СН4) | от 0 до 2,2 включ. | ±0,22 % | 0,01 | 20 | 15 | ||
| св. 2,2 до 4,4 | ±10 % | ||||||
| Углеводородные горючие газы и пары (С1 -С10) (по СзН8) | от 0 до 50 включ. | ±5 % НКПР | 0,1 | 30 | 20 | ||
| св. 50 до 100 | ±10 % | ||||||
| Углеводородные горючие газы и пары (С1 -С10) (по СзН8) | от 0 до 0,85 включ. | ±0,085 % | 0,01 | 30 | 20 | ||
| св. 0,85 до 1,7 | ±10 % | ||||||
| Диоксид углерода (СО2) | от 0 до 0,5 включ. | ±0,1 % | 0,01 | 30 | - | ||
| св. 0,5 до 5,0 | ±20 % |
Примечания:
1. Основная погрешность нормирована при условиях:
- температура окружающей среды: (20 ± 5) °С;
- диапазон атмосферного давления: (101,3 ± 4) кПа;
- относительная влажность окружающей среды: от 30 % до 80 %.
2. Значения НКПР для определяемых компонентов по ГОСТ 31610.20-1-2020 (ISO/IEC 80079-20-1:2017)
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | Наименьший разряд индикации дисплея | Предел времени установления показаний, To,9, с | Время срабатывания сигнализации, с | ||
| довзрывоопасной концентрации определяемого компонента, % НКПР | объемной доли определяемого компонента, % | ||||||
| абсолютной | относительной | ||||||
3. Время срабатывания сигнализации при содержании поверочного компонента, в 1,6 раз превышающего пороговое значение.
Таблица 5 - Метрологические характеристики газоанализаторов по каналам с фотоионизационными сенсорами.
| Определяемый компонент | Диапазон показаний массовой концентрации, мг/м3 | Диапазон измерений массовой концентрации, мг/м3 | Пределы допускаемой основной погрешности, % | Наименьший разряд индикации дис плея | Предел времени установления показаний, T0,9, с | Время срабатывания сигнализации, с | |
| Приведенной | Относительной | ||||||
| Углеводородные горючие газы и пары (С1 - С10) (по i-C4H8) | от 0 до 4000 | от 0 до 300 включ. | ±15 | - | 1,0 | 15 | 10 |
| св. 300 до 4000 | - | ±15 | |||||
| Углеводородные горючие газы и пары (С1 - С10) (по СбН14) | от 0 до 4000 | от 0 до 300 включ. | ±15 | - | 1,0 | 15 | 10 |
| св. 300 до 4000 | - | ±15 | |||||
| Изобутилен (1-С4Н0 | от 0 до 4000 | от 0 до 300 включ. | ±15 | - | 1,0 | 15 | 10 |
| св. 300 до 4000 | - | ±15 | |||||
| Гексан (СбН14) | от 0 до 4000 | от 0 до 300 включ. | ±15 | - | 1,0 | 15 | 10 |
| св. 300 до 4000 | - | ±15 | |||||
| Углеводороды нефти (по i-C4H8) | от 0 до 4000 | от 0 до 300 включ. | ±15 | - | 1,0 | 15 | 10 |
| св. 300 до 4000 | - | ±15 | |||||
| Пары бензина (по | от 0 до 4000 | от 0 до 300 | ±15 | - | 1,0 | 15 | 10 |
| Определяемый компонент | Диапазон показаний массовой концентрации, мг/м3 | Диапазон измерений массовой концентрации, мг/м3 | Пределы допускаемой основной погрешности, % | Наименьший разряд индикации дис плея | Предел времени установления показаний, T0,9, с | Время срабатывания сигнализации, с | |
| Приведенной | Относительной | ||||||
| i-C4H8) | включ. | ||||||
| св. 300 до 4000 | - | ±15 | |||||
| Пары керосина (по i-C4H8) | от 0 до 4000 | от 0 до 300 включ. | ±15 | - | 1,0 | 15 | 10 |
| св. 300 до 4000 | - | ±15 | |||||
| Пары дизельного топлива (по i-C4H8) | от 0 до 4000 | от 0 до 300 включ. | ±15 | - | 1,0 | 15 | 10 |
| св. 300 до 4000 | - | ±15 | |||||
| Метанол (СНзОН) | от 0 до 4000 | от 0 до 300 включ. | ±15 | - | 1,0 | 15 | 10 |
| св. 300 до 4000 | - | ±15 | |||||
Примечания:
1. Основная погрешность нормирована при условиях:
- температура окружающей среды: (20 ± 5) °С;
- диапазон атмосферного давления: (101,3 ± 4) кПа;
- относительная влажность окружающей среды: от 30 % до 80 %.
2. Нормирующее значение приведенной погрешности - верхний предел диапазона измерений.
3. Время срабатывания сигнализации при содержании поверочного компонента, в 1,6 раз превышающего пороговое значение.
4. Программное обеспечение газоанализаторов имеет возможность отображения результатов измерений по измерительным каналам
| Определяемый компонент | Диапазон показаний массовой концентрации, мг/м3 | Диапазон измерений массовой концентрации, мг/м3 | Пределы допускаемой основной погрешности, % | Наименьший разряд индикации дис плея | Предел времени установления показаний, To,9, с | Время срабатывания сигнализации, с | |
| Приведенной | Относительной | ||||||
токсичных газов (ФИД) в единицах измерений объемной доли, млн-1. Пересчет значений содержания определяемого компонента, выраженных в единицах массовой концентрации, мг/м3, в единицы объемной доли, млн-1 выполняется автоматически для условий 20°С и 760 мм рт. ст.
Таблица 6 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности | ±1,0 |
| Пределы допускаемой дополнительной погрешности газоанализатора от влияния изменения относительной влажности анализируемой среды в диапазоне рабочих условий, на каждые 10 %, в долях от пределов допускаемой основной погрешности | ±0,5 |
| Пределы допускаемой дополнительной погрешности газоанализатора от влияния изменения атмосферного давления в диапазоне рабочих условий, на каждые 3,3 кПа, в долях от пределов допускаемой основной погрешности | ±0,3 |
| Наименование характеристики | Значение |
| Условия эксплуатации: Диапазон рабочих температур, оС Диапазон относительной влажности воздуха (без конденсации), % Диапазон атмосферного давления, кПа | от - 45 до + 50 от 5 до 95 от 70 до 130 |
| Напряжение постоянного тока, В | 3,6 |
| Маркировка взрывозащиты | 0Ex da ia IIC T4 Ga X / РО Ex da ia I Ma X |
| Габаритные размеры, мм, не более - высота - ширина - длина | 168 45 91 |
| Масса, г, не более | 520 |
| Средняя наработка до отказа, ч, не менее | 40000 |
| Срок службы газоанализатора, без учета срока службы датчиков, лет, не менее | 15 |
наносится методом лазерной гравировки на идентификационную табличку - шильд на задней поверхности корпуса газоанализатора и типографским способом на титульный лист паспорта и руководства по эксплуатации.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Газоанализатор портативный | Лидер 041М | 1 шт. |
| Калибровочный адаптер | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Коммуникационный кабель USB | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | - | 1 экз. на партию |
приведены в Руководстве по эксплуатации «Газоанализаторы портативные Лидер 041М. Руководство по эксплуатации»: раздел 4 «Инструкция по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1 Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие
санитарно-гигиенические требования к воздуху рабочей зоны;
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности;
ТУ 4215-050-11732172-2014 Газоанализаторы портативные Лидер. Технические условия.
| Зарегистрировано поверок | 20 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
