| Номер в госреестре | 90466-23 |
| Наименование СИ | ЯМР-релаксометр |
| Обозначение типа СИ | GeoSpec+2/53 |
| Изготовитель | "Oxford Instruments Magnetic Resonance", Великобритания |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
ЯМР-релаксометр GeoSpec+2/53 (далее - ЯМР-релаксометр) предназначен для измерений открытой пористости образцов керна.
Принцип действия ЯМР-релаксометра основан на определении открытой пористости путем регистрации сигнала ядерного магнитного резонанса (далее - ЯМР) от атомов водорода водородсодержащей жидкости, насыщающей поровое пространство исследуемых образцов. Исследуемый образец, насыщенный водородсодержащей жидкостью, помещается в постоянное однородное магнитное поле. При этом магнитные моменты ядер водорода ориентируются вдоль направления приложенного поля, в результате возникает намагниченность. Затем к образцу прикладывается последовательность радиочастотных импульсов электромагнитного поля, которая вызывает ЯМР-сигнал. По полученным данным строится зависимость ЯМР-сигнала от времени, которая используется для определения времен ЯМР-релаксации (спин-спиновой или спин-решеточной). Амплитуда ЯМР-сигнала прямо пропорциональная открытой пористости, а время релаксации связано с размерами пор и природой жидкости, заполняющей поры.
Конструктивно ЯМР-релаксометр состоит из шкафа электроники, магнитного блока и персонального компьютера.
Корпус блоков ЯМР-релаксометра изготовлен из металла, цвета корпусов блоков представлены на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено. На заднюю панель магнитного блока ЯМР-релаксометра нанесена несъемная этикетка с обозначением и серийными номерами ЯМР-релаксометра (GEO2-53-1008) и магнитного блока (MAG2-53-104) в буквенно-цифровом формате, нанесенными типографским способом. Общий вид ЯМР-релаксометра и место нанесения серийных номеров представлены на рисунке 1. Внешний вид несъемной этикетки с обозначением серийного номера приведен на рисунке 2.
Пломбирование ЯМР-релаксометра не предусмотрено. Конструкция ЯМР-релаксометра обеспечивает ограничение доступа к частям ЯМР-релаксометра, несущим первичную измерительную информацию, и местам настройки (регулировки).
Место нанесения
серийного номера

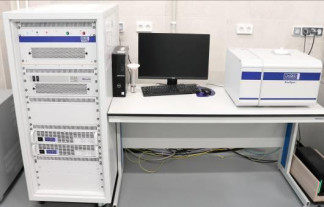

Рисунок 1 - Общий вид ЯМР-релаксометра GeoSpec+2/53, обозначение места нанесения серийного номера
Рисунок 2 - Внешний вид несъемной этикетки с обозначением серийных номеров ЯМР-релаксометра и магнитного блока
ЯМР-релаксометр оснащен программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GITSystems Basic |
| Номер версии (идентификационный номер) ПО, не ниже | v. 10.9.1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений открытой пористости, % | от 3 до 45 |
| Пределы допускаемой абсолютной погрешности измерений открытой пористости в поддиапазоне от 3 % до 5 % включ., % | ±1 |
| Пределы допускаемой относительной погрешности измерений открытой пористости в поддиапазоне св.5 % до 45% включ., % | ±5 |
| Наименование характеристики | Значение |
| Рабочая частота, МГц | 2,38 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220 ± 22 |
| - частота переменного тока, Гц | 50 ± 1 |
| Габаритные размеры шкафа электроники, мм, не более | |
| - высота | 1350 |
| - ширина | 600 |
| - длина | 820 |
| Масса шкафа электроники, кг, не более | 140 |
| Габаритные размеры магнитного блока, мм, не более | |
| - высота | 350 |
| - ширина | 490 |
| - длина | 550 |
| Масса магнитного блока, кг, не более | 70 |
| Условия эксплуатации: | |
| - температура окружающей среды, оС | от +19 до +25 |
| - относительная влажность, %, не более | 95 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| ЯМР-релаксометр | GeoSpec+2/53 | 1 шт. |
| Калибровочный образец | - | 1 шт. |
| Персональный компьютер с установленным программным обеспечением | - | 1 шт. |
| Чиллер для охлаждения | - | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Руководство пользователя GIT App Builder | РП | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в руководстве по эксплуатации Глава 4 «Эксплуатация ЯМР-релаксометров GeoSpec+».
При использовании в сфере государственного регулирования обеспечения единства измерений измерения открытой пористости проводятся в соответствии с аттестованными методиками (методами) измерений.
Техническая документация изготовителя «Oxford Instruments Magnetic Resonance», Великобритания;
Приказ Росстандарта от 15 марта 2021 г. № 315 «Об утверждении Государственной поверочной схемы для средств измерений удельной адсорбции газов, удельной поверхности, удельного объема пор, размера пор, открытой пористости и коэффициента газопроницаемости твердых веществ и материалов».
