| Номер в госреестре | 90468-23 |
| Наименование СИ | Анализаторы концентрации паров этанола в выдыхаемом воздухе |
| Обозначение типа СИ | АЛКОПРО |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственная фирма "МЕТА" (ООО НПФ "МЕТА"), Самарская область, г. Жигулевск |
| Год регистрации | 2023 |
| Срок свидетельства | 13.11.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы концентрации паров этанола в выдыхаемом воздухе АЛКОПРО (далее -анализаторы) предназначены для экспрессного измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха.
Принцип действия анализаторов основан на применении электрохимического датчика, предназначенного для измерений массовой концентрации паров этанола в анализируемом воздухе.
Анализаторы представляют собой автоматические приборы циклического действия.
Встроенный микропроцессор управляет всеми процессами измерений и преобразует выходные сигналы измерительного датчика в показания на жидкокристаллическом дисплее.
Анализаторы выпускаются в восьми модификациях, отличающихся конструктивными особенностями, техническими характеристиками и функциональными возможностями: АЛКОПРО-01, АЛКОПРО-01-01, АЛКОПРО-01-02, АЛКОПРО-01-03, АЛКОПРО-02, АЛКОПРО-02-01, АЛКОПРО-03, АЛКОПРО-03-01.
Конструктивно анализаторы модификации АЛКОПРО-01, АЛКОПРО-01-01, АЛКОПРО-01-02, АЛКОПРО-01-03, АЛКОПРО-02, АЛКОПРО-02-01 выполнены в виде измерительного блока, зарядного устройства и кабеля связи. Анализаторы модификации АЛКОПРО-03, АЛКОПРО-03-01 состоят из портативного анализатора, блока сигнализации несанкционированного движения, подключаемого к бортовой сети автомобиля, и коммуникационной панели, предназначенной для соединения частей блокиратора между собой.
На передней панели измерительного блока анализаторов (модификации АЛКОПРО-01, АЛКОПРО-01-01, АЛКОПРО-02, АЛКОПРО-02-01) расположены жидкокристаллический дисплей, кнопки управления, алфавитно-цифровая клавиатура (для модификации АЛКОПРО-01-01, АЛКОПРО-02, АЛКОПРО-02-01), выключатель питания. На передней панели измерительного блока анализаторов (модификации АЛКОПРО-01-02, АЛКОПРО-01-03) расположены сенсорный жидкокристаллический дисплей, кнопка С и кнопка выключения питания Включ.
На дисплее анализаторов (за исключением модификаций АЛКОПРО-03, АЛКОПРО-03-01) отображаются текущие время и дата, индикатор заряда аккумуляторной батареи, сообщения о режимах работы, результаты измерений, знак наличия сигнала GPS, ГЛОНАСС (для анализаторов модификации АЛКОПРО-02-01) и вспомогательная информация.
Одновременно результаты измерений могут быть распечатаны в зависимости от модификации анализаторов на встроенном (для модификации АЛКОПРО-02, АЛКОПРО-02-01) или внешнем принтере в виде протокола на внешнем носителе.
Информация, содержащаяся в распечатанном протоколе измерения, приведена в таблице 1.
В анализаторах используется автоматический режим отбора пробы. Для отбора проб выдыхаемого воздуха используются сменные мундштуки. Для исключения конденсации паров этанола и воды на стенках газового тракта анализаторов предусмотрено его термостатирование, для модификации АЛКОПРО-03, АЛКОПРО-03-01 дополнительное термостатирование при температуре окружающего воздуха ниже минус 10 °C обеспечивается за счет термостататируемого чехла, который поставляется по требованию потребителя.
В фискальной памяти анализаторов сохраняются результаты последних измерений. Максимально возможное количество сохраненных результатов зависит от модификации анализаторов.
Анализаторы модификации АЛКОПРО-03, АЛКОПРО-03-01 имеют дополнительные функции: фоторегистрация водителя и анализатора в зоне контроля в процессе тестирования (для исполнения АЛКОПРО-03-01); передача результатов теста и нарушений порядка тестирования в блок управления и сигнализации по помехозащищенному протоколу RS485.
Все модификации анализаторов имеют звуковую сигнализацию, информирующую об этапах подготовки и забора проб воздуха.
Таблица 1 - Информация, содержащаяся в распечатанном протоколе измерения
| № п/п | Надпись в протоколе | Содержание протокола |
| 1 | АЛКОПРО мод. АЛКОПРО-01, АЛКОПРО-01-01, АЛКОПРО-01-02, алкопро-01-03, АЛКОПРО-02, АЛКОПРО-02-01, АЛКОПРО-03, АЛКОПРО-03-01 № ХХХХХ | Модификация анализатора и заводской номер анализатора |
| 2 | Поверен: ДД/ММ/ГГГГ г. | Дата проведения последней поверки анализатора (день/месяц/год) |
| 3 | Измерение: № ХХХХ | Номер измерения (по внутренней нумерации анализатора) |
| 4 | Дата: ДД/ММ/ГГГГ г. | Дата выполнения измерения (день/месяц/год) |
| 5 | Время: ЧЧ:ММ | Время выполнения измерения (часы/минуты) |
| 6 | Алкоголь в воздухе: Х.ХХХ мг/л | Результат измерения массовой концентрации паров этанола в воздухе, числовое значение и обозначение единицы измерения «мг/л» |
| 7 | Обследуемый: Ф.И.О. | Данные обследуемого лица1) |
| 8 | Номер АТС: | Государственный номер автотранспортного средства1) |
| 9 | Алкоголь в выдохе: X.XXX мг/л | Результат измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха: числовое значение и обозначение единицы измерения «мг/л»2) |
| 10 | Отбор пробы: Автомат. | Режим отбора пробы3) |
| № п/п | Надпись в протоколе | Содержание протокола |
| 11 | Подпись | Подпись обследуемого лица1) |
| 12 | Инспектор: Ф.И.О. | Данные инспектора1) |
| 13 | Нагрудный знак: | Номер нагрудного знака инспектора1) |
| 14 | Координаты: | Координаты места измерения4) |
| 14 | Подпись | Подпись инспектора1) |
| 15 | Понятые: Подпись Подпись | Подписи понятых1) |
| 1) Данные вводятся с клавиатуры перед измерением или вписываются от руки в распечатанный протокол измерения. 2) При прерывании выдоха в строке 9 протокола измерения вместо результата измерения выводится надпись «ВЫДОХ ПРЕРВАН!». При этом информация о режиме отбора пробы воздуха в протокол не выводится. 3) При ручном режиме отбора пробы воздуха выводится надпись «Отбор пробы: Ручной». 4) Данные распечатываются в протоколе при наличии сигнала системы позиционирования (только для модификации АЛКОПРО-02-01). | ||
Общий вид анализаторов приведен на рисунках 1 - 5.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения и знак утверждения типа наносится на идентификационную табличку (этикетку) (рисунок 6), расположенную на задней панели анализаторов, методом термотрансферной печати.
Пломбирование корпуса анализаторов от несанкционированного доступа производится изготовителем на крепежном винте на задней панели анализаторов, в местах, указанных на рисунке 7.

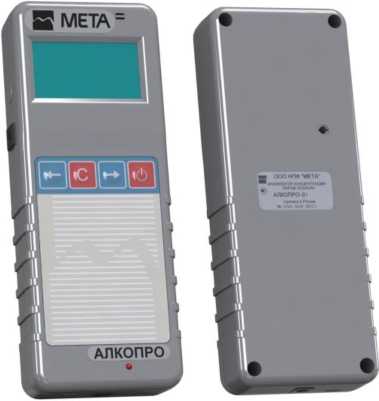

Рисунок 1 - Общий вид анализаторов модификации АЛКОПРО-01

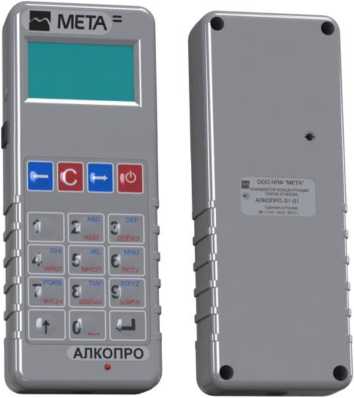

Рисунок 2 - Общий вид анализаторов модификации АЛКОПРО-01-01
Рисунок 3 - Общий вид анализаторов модификаций АЛКОПРО-01-02, АЛКОПРО-01-03
Рисунок 4 - Общий вид анализаторов модификаций АЛКОПРО-02, АЛКОПРО-02-01
Рисунок 5 - Общий вид анализаторов модификаций АЛКОПРО-03, АЛКОПРО-03-01

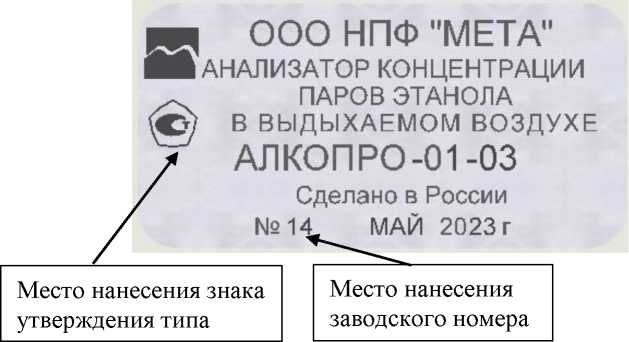

Рисунок 6 - Идентификационная табличка (этикетка) анализаторов

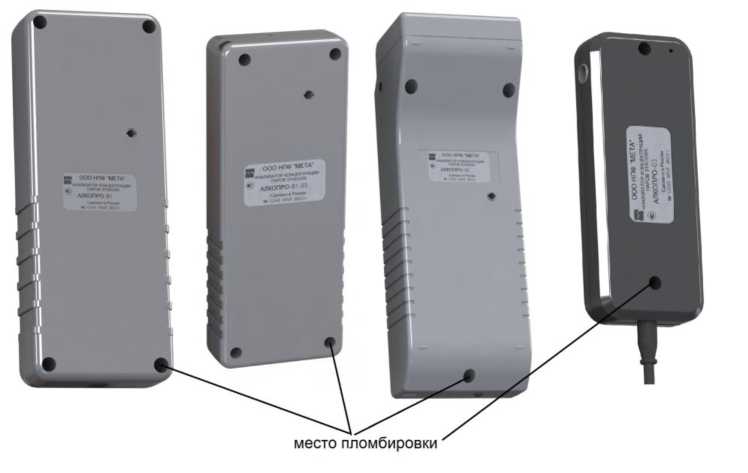

Рисунок 7 - Места пломбирования корпуса анализаторов от несанкционированного доступа
Внешний вид специального принтера и пример распечатанного протокола измерения представлены на рисунках 8 - 9.
АлкоПро-01-01 I* 3518
Поверен: 10/11/2022 г
Измерение: № 135
Рисунок 8 - Внешний вид принтера
Дата: 05/02/2022 г.
Время: 11:12
Алкоголь в воздухе:
О,000 мг/л Обследуемый ♦ . Иванов И. Ивам О Иванович
Место проведения;
Тольятти Номер АТС: Р865ИУ Алкоголь в выдохе 0.000 мг/л
Отбор пробы. Антона г.
Подпись........... .
Инспектор:
♦. Петров и. петр О. Петрович Нагрудный знак: 5374
Отдел:
Жигулёвск
Подпись , .. . .....
Понятые: Подпись, .........
Подпись...... .......
Рисунок 9 - Пример распечатанного протокола проверки
Анализаторы имеют встроенное программное обеспечение.
Анализаторы могут работать с автономным программным обеспечением «АКПЭ».
Встроенное программное обеспечение анализаторов разработано изготовителем специально для решения задачи измерения массовой концентрации паров этанола в выдыхаемом воздухе. Идентификация встроенного программного обеспечения производится путем вывода версии на дисплей анализаторов.
Влияние встроенного программного обеспечения на метрологические характеристики анализаторов учтено при их нормировании. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077—2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО АЛКОПРО-01 | alcopro-01.bin |
| АЛКОПРО-01-01 | alcopro-01-01.bin |
| АЛКОПРО-01-02 | alcopro-01-02.bin |
| АЛКОПРО-01-03 | alcopro-01-03.bin |
| АЛКОПРО-02 | alcopro-02.bin |
| АЛКОПРО-02-01 | alcopro-02-01.bin |
| АЛКОПРО-03 | alcopro-03.bin |
| Идентификационные данные (признаки) | Значение |
| АЛКОПРО-03-01 | alcopro-03-01.bin |
| Номер версии (идентификационный номер) ПО | 1.00 |
| Цифровой идентификатор ПО | _ |
| Алгоритм получения цифрового идентификатора | MD5 |
| Примечание - Номер версии ПО анализаторов должен быть не ниже указанного в таблице. | |
Метрологические и основные технические характеристики анализаторов приведены в таблицах 3 - 5.
Таблица 3 - Метрологические характеристики при температуре окружающего воздуха (20±5) °C
| Диапазон измерений массовой концентрации этанола, мг/л | Пределы допускаемой погрешности при температуре окружающего воздуха (20±5) °C | |
| абсолютной | относительной | |
| от 0 до 0,200 включ. | ±0,020 мг/л | _ |
| св. 0,200 до 2,000 | _ | ±10 % |
| Примечание - В анализаторах программным способом установлен минимальный интервал показаний, которые выводятся на индикатор анализатора и бумажный носитель в виде нулевых показаний: от 0,000 до 0,020 мг/л. | ||
Таблица 4 - Метрологические характеристики при температуре окружающего воздуха, соответствующей условиям эксплуатации
| Температура окружающего воздуха | Пределы допускаемой погрешности в условиях эксплуатации | ||
| абсолютной, мг/л (в диапазоне измерений от 0,000 до 0,200 мг/л включ.) | относительной, % (в диапазоне измерений) | ||
| св. 0,200 до 1,200 мг/л включ. | св. 0,200 до 1,200 мг/л включ. | ||
| от - 10,0 °С до 0,0 °С включ. | ± 0,025 | ± 14 | ± 14 |
| св. 0,0 °С до + 15,0 °С включ. | ± 0,020 | ± 10 | ± 10 |
| св. + 15,0 °С до + 25,0 °С включ. | ± 0,020 | ± 10 | ± 10 |
| св. + 25,0 °С до + 50,0 °С включ. | ± 0,020 | ± 10 | ± 15 |
| Наименование характеристики | Значение |
| Диапазон показаний, мг/л | от 0,000 до 2,500 |
| Цена младшего разряда шкалы, мг/л | 0,001 |
| Дополнительная погрешность от наличия неизмеряемых компонентов | отсутствует |
| Наименование характеристики | Значение |
| Время подготовки к работе после включения при температуре окружающего воздуха (20±5) °С, с, не более: для модификаций АЛКОПРО-01, АЛКОПРО-01-01, АЛКОПРО-01-02, АЛКОПРО-01-03, АЛКОПРО-02, АЛКОПРО-02-01 | 5 |
| для модификаций АЛКОПРО-03, АЛКОПРО-03-01 | 30 |
| Время измерения после отбора пробы, с, не более | 10 |
| Время подготовки к работе после измерения при температуре окружающего воздуха (20±5) °С, с, не более | 10 |
| Время отбора пробы при ручном режиме, с, не более | 3 |
| Параметры анализируемой газовой смеси при подаче пробы на вход анализаторов (автоматический режим отбора пробы): - расход анализируемой газовой смеси, л/мин, не менее - объем пробы анализируемой газовой смеси, л, не менее | 8 1,2 |
| Параметры электрического питания: Напряжение питания постоянного тока от бортовой сети автомобиля, В | от 10,6 до 14,6 |
| Напряжение питания постоянного тока от встроенной аккумуляторной батареи (для модификаций АЛКОПРО-01, АЛКОПРО-01-01, АЛКОПРО-01-02, АЛКОПРО-01-03, АЛКОПРО-02, АЛКОПРО-02-01), В | от 3,4 до 4,2 |
| Напряжение питания постоянного тока от сетевого блока питания и зарядки (для модификаций АЛКОПРО-01, АЛКОПРО-01-01, АЛКОПРО-01-02, АЛКОПРО-01-03, АЛКОПРО-02, АЛКОПРО-02-01), В | от 4,75 до 5,25 |
| Потребляемая мощность в режиме прогрева/в рабочем режиме, В^А, не более | 10/2,5 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -10 до +50 от -40 до +601) |
| - относительная влажность окружающего воздуха при температуре 25 °C, %, не более - атмосферное давление, кПа | 98 от 84,0 до 106,7 |
| Габаритные размеры (длинахвысотахширина), мм, не более для модификаций АЛКОПРО-01, АЛКОПРО-01-01 для модификаций АЛКОПРО-01-02, АЛКОПРО-01-03 для модификаций АЛКОПРО-02, АЛКОПРО-02-01 для модификаций АЛКОПРО-032), АЛКОПРО-03-012) | 192х34х75 155x62x26 225x68x80 115x21x46 |
| Масса, кг, не более для модификаций АЛКОПРО-01, АЛКОПРО-01-01, АЛКОПРО-02, АЛКОПРО-02-01 для модификаций АЛКОПРО-01-02, АЛКОПРО-01-03 для модификаций АЛКОПРО-032), АЛКОПРО-03-012) | 0,4 0,2 0,07 |
| Число измерений без подзарядки аккумулятора при температуре окружающего воздуха (20±5) °С (для модификаций АЛКОПРО-01, АЛКОПРО-01-01, АЛКОПРО-01-02, АЛКОПРО-01-03, АЛКОПРО-02, АЛКОПРО-02-01), не менее | 1000 |
| Интервал времени работы анализаторов без корректировки показаний, мес, не менее | 12 |
| Наименование характеристики | Значение |
| Срок службы электрохимического датчика, установленного в анализаторе, лет, не менее | 2 |
| Средний срок службы анализаторов, лет | 5 |
| Средняя наработка до отказа, ч | 8000 |
| 1) для анализаторов модификации АЛКОПРО-03 и АЛКОПРО-03-01 при использовании термостататируемого чехла 2) без кабеля | |
наносится на титульный лист Руководства по эксплуатации типографским методом и на идентификационную табличку (этикетку) методом термотрансферной печати.
Комплектность поставки анализаторов приведена в таблице 6.
Таблица 6 - Комплект поставки анализаторов
| Наименование | Обозначение | Количество |
| Анализатор концентрации паров этанола в выдыхаемом воздухе | АЛКОПРО (1) | 1 шт. |
| Комплект ЗИП (2) | - | - |
| Руководство по эксплуатации для модификаций АЛКОПРО-01, АЛКОПРО-01-01 для модификаций АЛКОПРО-01-02, АЛКОПРО-01-03 для модификаций АЛКОПРО-02, АЛКОПРО-02-01 для модификаций АЛКОПРО-03, АЛКОПРО-03-01 | М 310.000.00-01РЭ М 310.000.00-02РЭ М 310.000.00РЭ М 133.000.00-03РЭ | 1 экз. |
| Паспорт для модификаций АЛКОПРО-01, АЛКОПРО-01-01, АЛКОПРО-01-02, АЛКОПРО-01-03, АЛКОПРО-02, АЛКОПРО-02-01 для модификаций АЛКОПРО-03, АЛКОПРО-03-01 | М 310.000.00ПС М 133.000.00-03ПС | 1 экз. |
| 1) - модификация анализатора определяется при заказе в соответствии со спецификацией в руководстве по эксплуатации; 2) - состав определяется (опционально) при заказе в соответствии со спецификацией, представленной в руководстве по эксплуатации. | ||
приведены в руководстве по эксплуатации, раздел 2 «Использование по назначению».
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3452 «Об утверждении Государственной поверочной схемы для средств измерений содержания этанола в газовых средах»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ Р 54794-2011 Анализаторы паров этанола. Общие технические условия;
ТУ 26.60.12.124-310-21298618-2022 «Анализаторы концентрации паров этанола в выдыхаемом воздухе АЛКОПРО. Технические условия».
