| Номер в госреестре | 90472-23 |
| Наименование СИ | Система автоматизированная информационно-измерительная стенда № 184 |
| Обозначение типа СИ | ПАРУС-ГП1 |
| Изготовитель | Акционерное общество "ОДК-Авиадвигатель" (АО "ОДК-Авиадвигатель"), г. Пермь |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная стенда № 184 ПАРУС-ГП1 (далее - Система) предназначена для измерений частоты переменного тока, соответствующего частоте вращения роторов; массового расхода, избыточного давления, разрежения, перепада давлений и температуры газообразных сред; атмосферного давления, а также для отображения и архивирования результатов измерений.
Принцип действия Системы основан на преобразовании измеряемых физических величин, поступающих от первичных измерительных преобразователей (входящих или не входящих в состав Системы) в электрические сигналы или цифровой код, функционально связанные с измеряемыми величинами, с последующей передачей их по линиям связи либо во вторичные измерительные преобразователи для преобразования измеренных величин в цифровой код и далее - на автоматизированное рабочее место оператора (далее - АРМ), либо непосредственно на АРМ для отображения и архивирования значений физических величин.
Система состоит из совокупности измерительных каналов. Компоненты измерительных каналов Системы соединяются проводными линиями связи.
Конструктивно Система включает в себя стойки и шкафы с расположенными в них средствами измерений, оборудованием для монтажа проводных линий связи и сетевым оборудованием, а также одно АРМ.
Состав измерительных каналов Системы приведен в таблице 1.
Таблица 1 - Состав измерительных каналов Системы
| Наименование измерительного канала (обозначение измеряемого параметра) | Средства измерений в составе измерительного канала | Количество измерительных каналов |
| Измерительный канал частоты переменного тока, соответствующего частоте вращения ротора от 100 до 13000 об/мин (NIT, (ЖВД)) | Комплекс измерительновычислительный MIC-036 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 20859-09) | 1 |
| Наименование измерительного канала (обозначение измеряемого параметра) | Средства измерений в составе измерительного канала | Количество измерительных каналов |
| Измерительный канал расхода (массового) топлива (газа) (GUT) | Счетчик-расходомер массовый MicroMotion модификация CMF100 (рег. № 45115-10) | 1 |
| Измерительный канал полного давления газа за турбиной ГГ (РТ401.1) | Комплекс измерительновычислительный MIC-036 (рег. № 20859-09); Преобразователь давления измерительный АИР-10 (рег. № 31654-09) | 1 |
| Измерительный канал полного давления газа за турбиной ГГ/ТНД (РТ401, РТ402, РТ403, РТ404, РТ405, РТ406, РТ407, РТ408, РТ409, РТ410, РТ411, РТ412, РТ413, РТ414, РТ415) | Измеритель давления многоканальный MIC-170 (рег. № 70294-18) | 15 |
| Измерительный канал полного давления воздуха за компрессором ГГ (РК310, РК311, РК312) | Комплекс измерительновычислительный MIC-036 (рег. № 20859-09); Датчик давления МИДА-15 (рег. № 50730-17) | 3 |
| Измерительный канал давления воздуха за компрессором НД (РКНД200, РКНД201, РКНД202) | Измеритель давления многоканальный MIC-170 (рег. № 70294-18) | 3 |
| Измерительный канал перепада между полным давлением в РМК и атмосферным давлением (РВ120.1) | Комплекс измерительновычислительный MIC-036 (рег. № 20859-09); Преобразователь давления измерительный PR (рег. № 67276-17) | 1 |
| Измерительный канал перепада между полным давлением воздуха на входе в двигатель и атмосферным давлением (РВ120.) | Комплекс измерительновычислительный MIC-036 (рег. № 20859-09); Преобразователь давления измерительный PR (рег. № 67276-17) | 1 |
| Измерительный канал перепада между статическим давлением в РМК и атмосферным давлением (РС111, РС112) | Комплекс измерительновычислительный MIC-036 (рег. № 20859-09); Преобразователь давления измерительный PR (рег. № 67276-17) | 2 |
| Измерительный канал перепада между атмосферным давлением и статическим давлением воздуха на входе в компрессор (РС200.1, (РС150)) | Комплекс измерительновычислительный MIC-036 (рег. № 20859-09); Преобразователь давления измерительный PR (рег. № 67276-17) | 1 |
| Измерительный канал температуры воздуха на выходе из КНД (ТКНД 220, ТКНД 221, ТКНД 222) | Комплекс измерительный магистрально-модульный MIC-М (рег. № 46517-11) | 3 |
| Наименование измерительного канала (обозначение измеряемого параметра) | Средства измерений в составе измерительного канала | Количество измерительных каналов |
| Измерительный канал температуры воздуха на входе в двигатель (ТВ107, ТВ108, ТВ109, ТВ110, ТВ111, ТВ112, ТВ113, ТВ114, ТВ115, ТВ116, ТВ117, ТВ118) | Комплекс измерительный магистрально-модульный MIC-М (рег. № 46517-11) | 12 |
| Измерительный канал температуры воздуха за компрессором (ТК325, ТК326, ТК327) | Комплекс измерительный магистрально-модульный MIC-М (рег. № 46517-11) | 3 |
| Измерительный канал температуры газа за ТНД (ТТ468, ТТ469, ТТ470, ТТ471, ТТ472, ТТ473, ТТ474, ТТ475, ТТ476) | Комплекс измерительный магистрально-модульный MIC-М (рег. № 46517-11) | 9 |
| Измерительный канал температуры газа за ТВД на режиме (ТТ555-1, ТТ555-2, ТТ555-3, ТТ555-4, ТТ555-5, ТТ555-6, ТТ555-7, ТТ555-8, ТТ555-9, ТТ555-10, ТТ555-11, ТТ555-12) | Комплекс измерительный магистрально-модульный MIC-М (рег. № 46517-11) | 12 |
| Измерительный канал атмосферного давления (Рн) | Комплекс измерительновычислительный MIC-036 (рег. № 20859-09); Преобразователь давления измерительный 3051 (рег. № 14061-99) | 1 |
Система является средством измерений единичного производства. Заводской номер Системы: 043. Заводской номер нанесен на Систему методом типографской печати и защищен от внешних воздействий панелью из органического стекла, прикрепляемой винтами на боковую часть шкафа со средствами измерений. Также заводской номер указан в формуляре Системы.
Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунках 1 - 4.

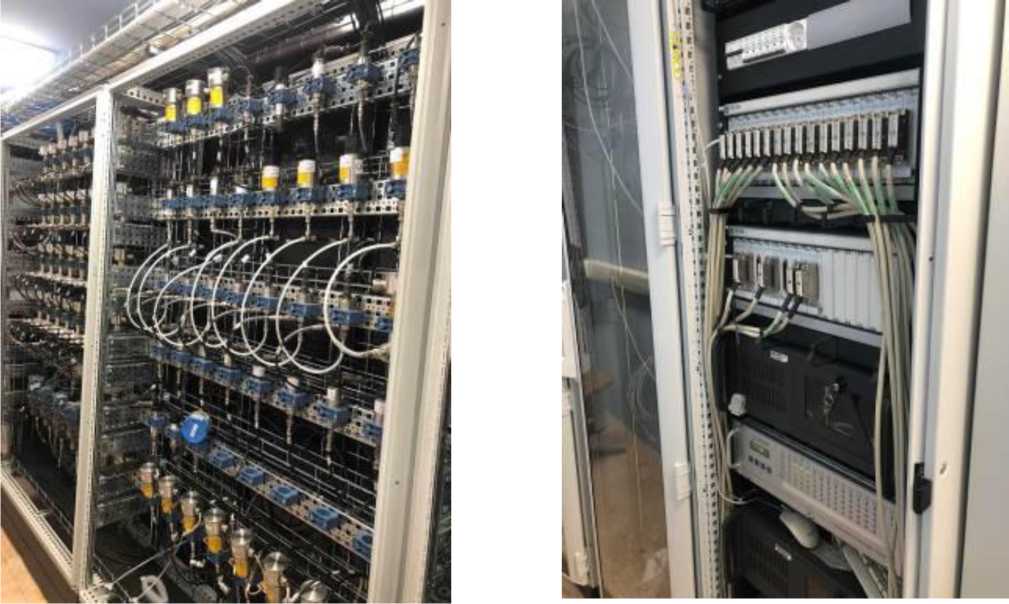

Рисунок 2 - Шкаф со средствами измерений
Рисунок 1 - Стойка со средствами измерений
Место нанесения заводского номера

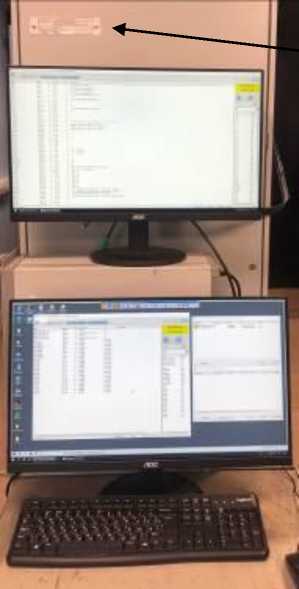

Рисунок 4 - Автоматизированное рабочее место оператора

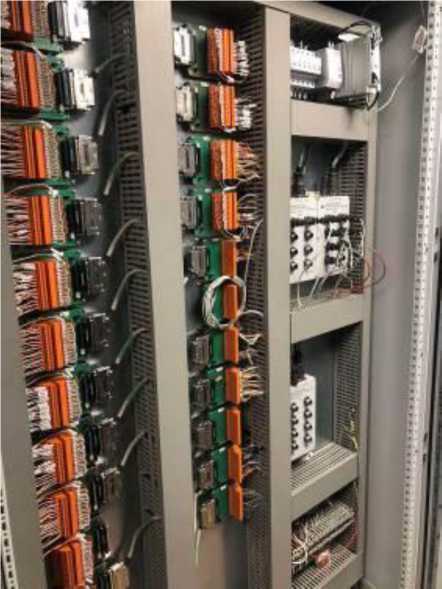

Рисунок 3 - Стойка с оборудованием для монтажа проводных линий связи
Пломбирование Системы не предусмотрено.
Программное обеспечение Системы включает общее программное обеспечение и специальное программное обеспечение.
В состав общего программного обеспечения (далее - ПО) входит операционная система MS Windows 10. Данное ПО устанавливается на жесткий диск компьютеров автоматизированного рабочего места оператора.
В состав специального программного обеспечения входит программное обеспечение, поставляемое с комплексами измерительно-вычислительными MIC, комплексами измерительными магистрально-модульными MIC-M, измерителями давления многоканальными MIC-170 - MERA Recorder. Вышеуказанное ПО предустановлено предприятием-изготовителем, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации модификации не подлежит.
Идентификационные данные специального ПО указаны в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MERA Recorder (scales.dll) |
| Номер версии (идентификационный номер ПО) | 1.0.0.8 |
| Цифровой идентификатор ПО | 24CBC163 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Уровень защиты программного обеспечения от преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Метрологические характеристики средства измерений приведены в таблице 3.
Таблица 3 - Метрологические характеристики средства измерений
| Наименование характеристики | Значение |
| Диапазон измерений частоты переменного тока, соответствующего частоте вращения ротора от 100 до 13000 об/мин, Гц | от 68 до 8892 |
| Пределы допускаемой приведенной1) погрешности измерений частоты переменного тока, соответствующего частоте вращения ротора от 100 до 13000 об/мин, % | ±0,1 |
| Диапазон измерений расхода (массового) топлива (газа), кг/ч | от 7,2 до 5300,0 |
| Пределы допускаемой приведенной1) погрешности измерений расхода (массового) топлива (газа), % | ±0,8 |
| Диапазоны измерений полного давления газа за турбиной ГГ, кгс/см2 | от 0 до 6 |
| Пределы допускаемой приведенной1) погрешности измерений полного давления газа за турбиной ГГ, % | ±0,3 |
| Диапазон измерений полного давления газа за турбиной ГГ/ТНД, кгс/см2 | от 0 до 6 |
| Пределы допускаемой приведенной1) погрешности измерений полного давления газа за турбиной ГГ/ТНД, % | ±0,3 |
| Диапазон измерений полного давления воздуха за компрессором ГГ, кгс/см2 | от 0 до 40 |
| Пределы допускаемой приведенной1) погрешности измерений полного давления воздуха за компрессором ГГ, % | ±0,3 |
| Наименование характеристики | Значение |
| Диапазон измерений давления воздуха за компрессором НД, кгс/см2 | от 0 до 2,5 |
| Пределы допускаемой приведенной1) погрешности измерений давления воздуха за компрессором НД, % | ±0,4 |
| Диапазон измерений перепада между полным давлением в РМК и атмосферным давлением, мм вод.ст. | от -250 до 0 |
| Пределы допускаемой приведенной1) погрешности измерений перепада между полным давлением в РМК и атмосферным давлением, % | ±0,4 |
| Диапазон измерений перепада между полным давлением воздуха на входе в двигатель и атмосферным давлением, мм вод.ст. | от -250 до 0 |
| Пределы допускаемой приведенной1) погрешности измерений перепада между полным давлением воздуха на входе в двигатель и атмосферным давлением, % | ±0,25 |
| Диапазон измерений перепада между статическим давлением в РМК и атмосферным давлением, мм вод.ст. | от -2500 до 0 |
| Пределы допускаемой приведенной1) погрешности измерений перепада между статическим давлением в РМК и атмосферным давлением, % | ±0,25 |
| Диапазон измерений перепада между атмосферным давлением и статическим давлением воздуха на входе в компрессор, мм вод.ст. | от -2500 до 0 |
| Пределы допускаемой приведенной1) погрешности измерений перепада между атмосферным давлением и статическим давлением воздуха на входе в компрессор, % | ±0,25 |
| Диапазон измерений температуры воздуха на выходе из КНД, °С | от -50 до +150 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха на выходе из КНД, °С | ±1,5 |
| Диапазон измерений температуры воздуха на входе в двигатель, °С | от -50 до +50 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха на входе в двигатель, °С | ±1,0 |
| Диапазон измерений температуры воздуха за компрессором, °С | от -50 до +600 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха за компрессором, °С | ±2,0 |
| Диапазон измерений температуры газа за ТНД, °С | от 0 до 900 |
| Пределы допускаемой абсолютной погрешности измерений температуры газа за ТНД, °С | ±6,0 |
| Диапазон измерений температуры газа за ТВД на режиме, °С | от 0 до 1200 |
| Пределы допускаемой абсолютной погрешности измерений температуры газа за ТВД на режиме, °С | ±4,5 |
| Диапазон измерений атмосферного давления, мм рт.ст. | от 700 до 800 |
| Пределы допускаемой абсолютной погрешности измерений атмосферного давления, мм рт.ст. | ±0,5 |
| 1) За нормирующее значение принимается значение диапазона измерений измерительного канала. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность воздуха при температуре +25 оС, не более, % - атмосферное давление, кПа | от +15 до +25 80 от 94 до 106 |
наносится типографским способом на титульный лист формуляра и руководства по эксплуатации Системы.
Комплектность средства измерений приведена в таблице 5.
Таблица 5 - Комплектность Системы
| Наименование | Обозначение | Количество, шт. |
| Система автоматизированная информационноизмерительная стенда № 184 | ПАРУС-ГП1 | 1 |
| «Система автоматизированная информационноизмерительная стенда № 184 ПАРУС-ГП1. Руководство по эксплуатации» | _ | 1 |
| «Система автоматизированная информационно-измерительная стенда № 184 ПАРУС-ГП1. Формуляр» | _ | 1 |
| «Г осударственная система обеспечения единства измерений. Система автоматизированная информационно-измерительная стенда № 184 ПАРУС-ГП1. Методика поверки» | _ | 1 |
приведены в разделе «1 Описание и работа» документа «Система автоматизированная информационно-измерительная стенда № 184 ПАРУС-ГП1. Руководство по эксплуатации».
Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1407 Па»;
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
