| Номер в госреестре | 90483-23 |
| Наименование СИ | Системы управления эксплуатацией скважин автоматизированные |
| Обозначение типа СИ | АСУ-ОРЭ |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственная фирма "Геоник" (ООО НПФ "Геоник"), г. Казань |
| Год регистрации | 2023 |
| Срок свидетельства | 16.11.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы управления эксплуатацией скважин автоматизированные АСУ-ОРЭ (далее - системы) предназначены для измерений массового (объемного) расхода скважинной жидкости.
Областью применения систем является дистанционный контроль параметров эксплуатации скважин (давление, температура, влагосодержание, расход) и регулирование притока (закачки) флюида в них. Системы состоят из наземной части - панели управления (далее - ПУ), в состав которой может входить модем для дистанционной передачи данных, и подземной части - блока раздельной подачи и учета (далее - БРПУ). В состав БРПУ могут входить:
- регулировочный электроклапан (далее - РЭК);
- первичные преобразователи расхода, давления, температуры и влагосодержания, размещенные в блоке телеметрии (далее - БТ).

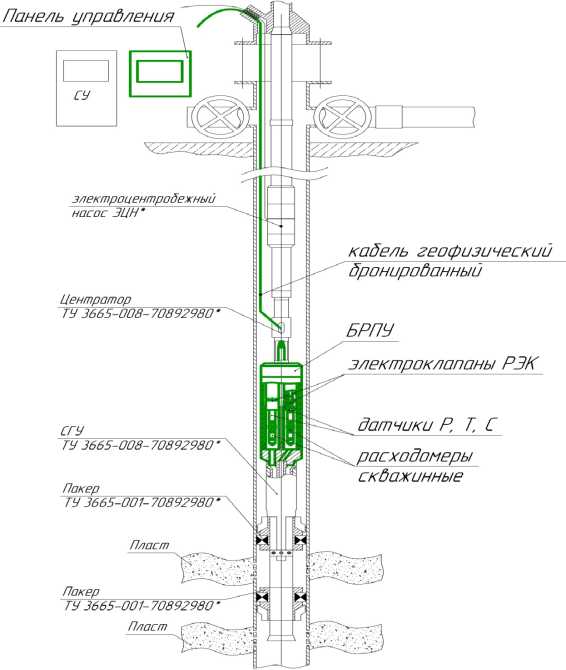

Схема монтажа элементов системы на скважине представлена на рисунке 1.
Рисунок 1 - Схема расположения элементов системы на скважине

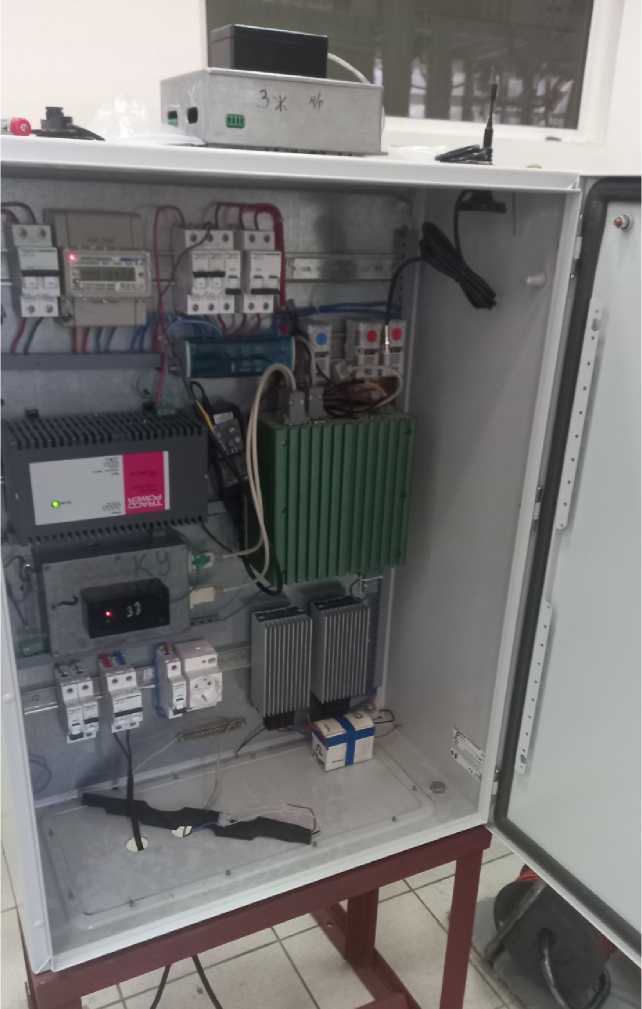

Общий вид шкафа ПУ представлен на рисунке 2.
Рисунок 2 - Шкаф ПУ с модемом
Заводской номер указывается в руководстве по эксплуатации системы типографским способом и на маркировочной табличке БРПУ методом лазерной гравировки или фотохимическим. Формат нанесения заводского номера - цифровой. Маркировочная табличка закрепляется на наружной поверхности корпуса БРПУ.
Пломбирование установки не предусмотрено.
Нанесение знака поверки на системы не предусмотрено.

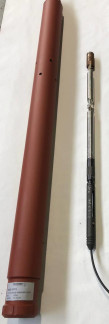

Подземная часть системы БРПУ с БТ представлена на рисунке 3.
Место нанесения заводского номера
Рисунок 3 - Корпус БРПУ с БТ
Уровень защиты программного обеспечения (далее - ПО) «средний» согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Plastreg |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0.1575 |
| Цифровой идентификатор ПО | _ |
Номер версии ПО в таблице 1 указан для базовой версии. Для последующих версий ПО номер версии указывается в руководстве по эксплуатации и/или в руководстве пользователя на новую версию ПО. На метрологически значимую часть ПО установлен пароль в режиме «Разработчик», который хранится на предприятии-изготовителе системы, и недоступен потребителю. При запуске ПО на персональном компьютере у потребителя автоматически открывается интерфейс «Пользователь». На шкаф панели управления устанавливается замок.
Метрологические и основные технические характеристики систем приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массового (объёмного) расхода скважинной жидкости, т/ч (м3/сут) | от 0,35 до 9,1 (от 12 до 168) |
| Пределы допускаемой относительной основной погрешности при измерениях массового (объёмного) расхода, % | ±2,5 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Параметры |
| Рабочая среда (скважинная жидкость) | пластовый флюид, закачиваемая вода |
| Максимальное давление герметичности БРПУ, МПа | 50 |
| Максимальное давление регулирования РЭК, МПа | 30 |
| Диапазон измерения температуры рабочей среды, °С | от -10 до +120 |
| Диапазон температуры окружающей среды, °С: - ПУ - БРПУ | от -35 (-60*) до +50 от -10 до +125 (до +150*) |
| Диапазон регулирования объемного расхода жидкости, м3/сут | от 0 до 200 |
| Максимальная глубина спуска, м, не более | 3000 |
| Максимальное содержание свободного газа для обеспечения показаний расходомера скважинного в пределах установленной погрешности, % | 0,8 |
| Максимальная объёмная доля воды в скважинной жидкости, % | 100 |
| Средняя потребляемая мощность, Вт, не более: - ПУ - БРПУ | 80 2 |
| Параметры электрического питания для подключения ПУ: - значение напряжения (диапазон), В - частота, Гц | 230+55 -60 50 ± 1 |
| Номинальное напряжение питания БРПУ, В, не более | 48 |
| Средняя наработка на отказ, ч, не менее | 9000 |
| Срок службы, лет, не менее | 3 |
| Примечание: * - по специальному заказу | |
наносится на наружной поверхности корпуса БРПУ методом лазерной гравировки или фотохимическим и на титульный лист руководства по эксплуатации систем типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система управления эксплуатацией скважин автоматизированная | АСУ-ОРЭ | 1 шт. |
| Руководство по эксплуатации | ГНК.17.СКПУЭС-2.РЭ | 1 экз. |
| Руководство пользователя программного обеспечения Flastreg | ГНК.17.РП | 1 экз. |
| Программное обеспечение | Plastreg | 1 диск |
| Кабель грузонесущий геофизический бронированный | КГ 3x15 | 3000 м |
приведены в руководстве по эксплуатации ГНК.17.СКПУЭС-2.РЭ п.3.5 «Методика измерений».
ГОСТ 8.637-2013 «ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков»;
ТУ 4318-001-70892980-2016 Технические условия. Системы управления эксплуатацией скважин автоматизированные АСУ-ОРЭ.
