| Номер в госреестре | 90484-23 |
| Наименование СИ | Шаблоны сварщика универсальные |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью научно-технический центр "Эксперт" (ООО НТЦ "Эксперт"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 16.11.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Шаблоны сварщика универсальные (далее по тексту - шаблоны) предназначены для измерений линейно-угловых размеров стыкуемых деталей, параметров стыковых и угловых швов, дефектов и измерений диаметров электродов и сварочной проволоки.
Принцип действия основан на совмещении измеряемых элементов с подвижными и неподвижными частями шаблона и снятия отсчета со шкал.
К средствам измерений данного типа относятся шаблоны моделей:
- УШС-4 - для измерений параметров дефектов, таких как забоины, зазоры, притупления, углы скоса и превышения кромок. Состоит из основания, соединенного осью с движком и закрепленного на движке указателя. На оборотной стороне шаблона привинчена измерительная планка;
- Ушерова-Маршака - для измерений скоса кромок при подготовке свариваемых соединений, измерения высоты валика усиления и катета углового шва, а также выпуклости корня шва и измерения зазоров при подготовке деталей к сварке. Состоит из основания, а также движущейся внутри него измерительной части. Шаблон может измерять угол скоса кромки при помощи четырёх шаблонов в диапазоне от 60 до 90 градусов.
Шаблоны отличаются между собой количеством измерительных шкал и метрологическими характеристиками.
Товарный знак наносится на лицевую сторону шаблона методом
лазерной гравировки и на титульный лист паспорта шаблонов типографским методом.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на лицевую или оборотную сторону шаблона методом лазерной гравировки в местах, указанных на рисунках 1-2.
Пломбирование шаблонов от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид шаблонов представлен на рисунках 1-2.
Место нанесения заводского номера
а) - лицевая сторона б) - оборотная сторона

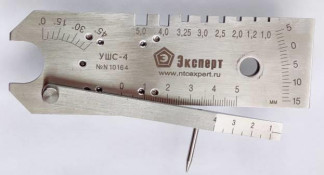

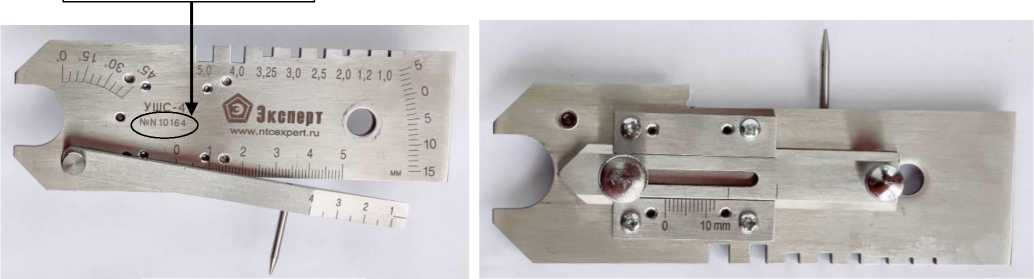

Рисунок 1 - Общий вид шаблонов модели УШС-4 с указанием места нанесения заводского номера

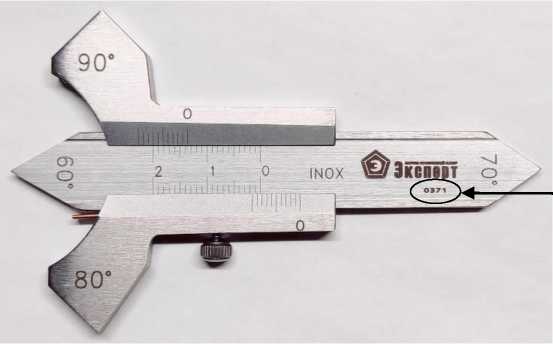

Рисунок 2 - Общий вид шаблонов модели Ушерова-Маршака с указанием места нанесения заводского номера
Место нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значения для моделей | |
| УШС-4 | Ушерова-Маршака | |
| Диапазон измерений при измерении: - притупления кромки, ширины шва, мм | От 0 до 50 | - |
| - толщины зазора в соединениях, мм | От 1 до 4 | - |
| - смещения кромок, подрезов, западаний между валиками, глубины вогнутости корня | От 0 до 15 | От 0 до 10 |
| шва, мм - смещения кромок, подрезов, высоты выпуклости корня шва, высоты усиления стыкового шва, мм | От 0 до 5 | От 0 до 10 |
| - высоты усиления углового шва, мм | От 0 до 12 | От 0 до 20 |
| Номинальные значения углов скоса кромки | - | 60°; 70°; 80°; 90° |
| Номинальные значения ширины паза для | 1,0; 1,2; 2,0; 2,5; | |
| измерений диаметров электродов, мм | 3,0; 3,25; 4,0; 5,0 | |
| Диапазон измерений углов разделки кромки | От 0° до 45° | - |
| Цена деления шкалы при измерении углов разделки кромки | 5° | - |
| Цена деления шкал при измерении: | ||
| - притупления кромки, ширины шва, мм | 1,0 | - |
| - толщины зазора в соединениях, мм | 0,5 | - |
| - смещения кромок, подрезов, западаний между валиками, глубины вогнутости и | 1,0 | 1,0 |
| высоты выпуклости корня шва, высоты усиления стыкового шва, мм - высоты усиления углового шва, мм | 1,0 | 1,0 |
| Пределы допускаемой абсолютной погрешности при измерении: - притупления кромки, ширины шва, мм | ±0,15 | - |
| - толщины зазора в соединениях, мм | ±0,25 | - |
| - смещения кромок, подрезов, западаний между валиками, глубины вогнутости и | ±0,50 | ±0,10 |
| высоты выпуклости корня шва, высоты усиления стыкового шва, мм - высоты усиления углового шва, мм | ±0,50 | ±0,10 |
| - углов разделки кромки | ±2,50° | - |
| Пределы допускаемых отклонений от номинальных значений углов скоса кромки | - | ±2,50° |
| Пределы допускаемых отклонений от номинальных значений ширины паза для измерений диаметров электродов, мм: - 1,0; 1,2; 2,0; 2,5; 3,0; 3,25 мм | ±0,10 | - |
| - 4,0; 5,0 мм | ±0,30 | |
Таблицы 2 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (Длина х Ширина х Высота), мм, не более, для шаблонов моделей: - УШС-4 - Ушерова-Маршака | 135х47х27 100х60х5 |
| Масса, кг, не более, для шаблонов моделей: - УШС-4 - Ушерова-Маршака | 0,250 0,075 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более | От -30 до +30 80 |
наносится на титульный лист паспорта типографским методом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Шаблон сварщика универсальный | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта шаблонов.
Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
Локальная поверочная схема для шаблонов сварщика универсальных в диапазоне измерений углов от 0 до 90°;
ТУ 26.51.33-005-61670358-2022 «Шаблоны сварщика универсальные. Технические условия».
| Зарегистрировано поверок | 344 |
| Поверителей | 14 |
| Актуальность данных | 17.11.2024 |
