| Номер в госреестре | 90485-23 |
| Наименование СИ | Танки стальные прямоугольные несамоходного наливного судна МН-2522 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Осетровская судоверфь, г. Усть-Кут (изготовлены в 1982 г.) |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Танки стальные прямоугольные несамоходного наливного судна МН - 2522 (далее -танки) предназначены для хранения и перевозки нефти и нефтепродуктов, проведения государственных учетных и торговых операций, взаимных расчетов между поставщиком и потребителем.
Танки стальные прямоугольные несамоходного наливного судна МН - 2522 представляют собой стальные сосуды прямоугольной формы с вертикальными, непроницаемыми продольными и поперечными переборками (стенками). Переборки представляют собой обшивку из листовой стали, подкрепленную силовым набором. Продольные и поперечные переборки образуют пояса танка.
Принцип действия танков основан на измерении объема нефтепродукта, в зависимости от уровня его наполнения.
Танки отделены от наружной обшивки наливного судна. Погрузка и выгрузка нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность притока или вывода жидкости произвольным образом.
Танки оборудованы носовым и кормовым замерными устройствами в виде измерительных труб с измерительными втулками, имеющих бронзовые пробки. Танки имеют газоотводную систему, состоящую из газоотводного стояка с верхним огневым предохранителем, гидравлического дыхательного клапана, а также системы водо-пенотушения и орошения.
Идентификация танков стальных прямоугольных несамоходного наливного судна МН - 2522 осуществляется по заводским номерам: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, нанесенным на верхние стенки танков и крышки люков-лазов, расположенных в верхних стенках танков, методом окраса. Пломбирование не предусмотрено. Нанесение знака поверки на средства измерений не предусмотрено.

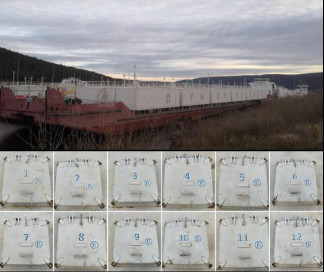

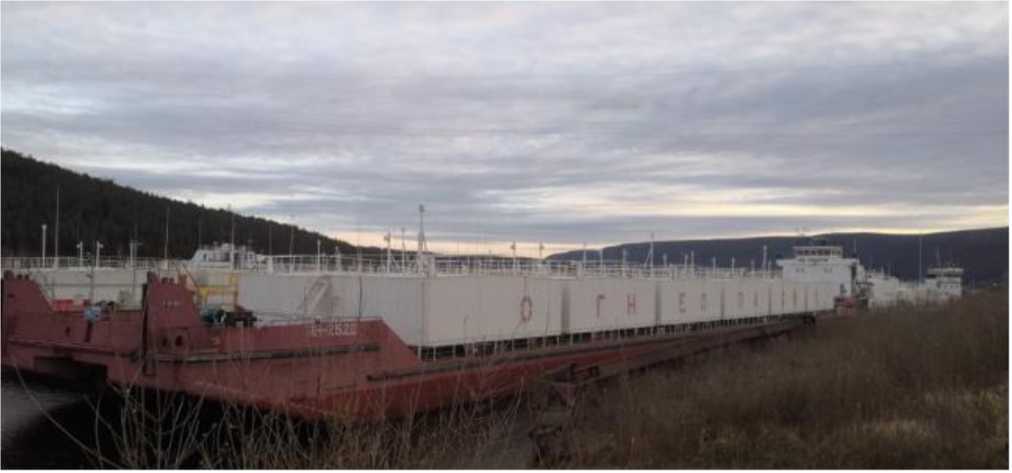

Общий вид несамоходного наливного судна МН - 2522 представлен на рисунке 1. Схематичное расположение танков на палубе несамоходного нефтеналивного судна МН-2522 представлено на рисунке 2. Фото заводских номеров, нанесенных на крышки люки-лазы методом окраса, представлены на рисунке 3.

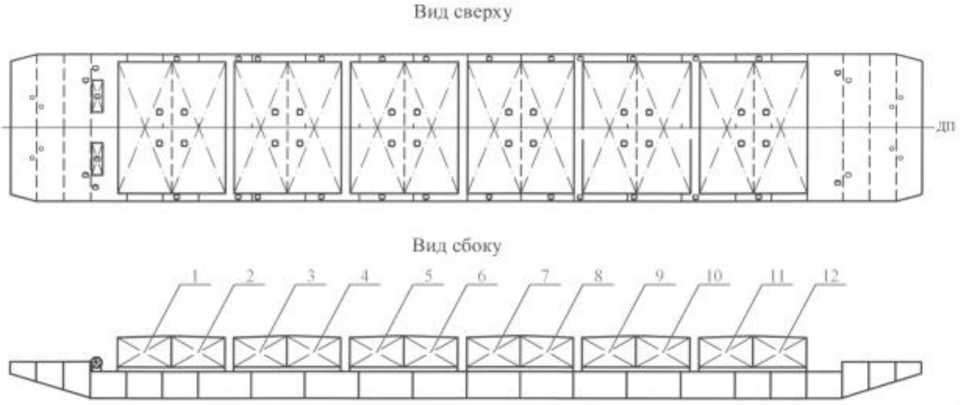

Рисунок '- - Схематичное расположение танков на палубе несамоходного наливного судна МН - 2522

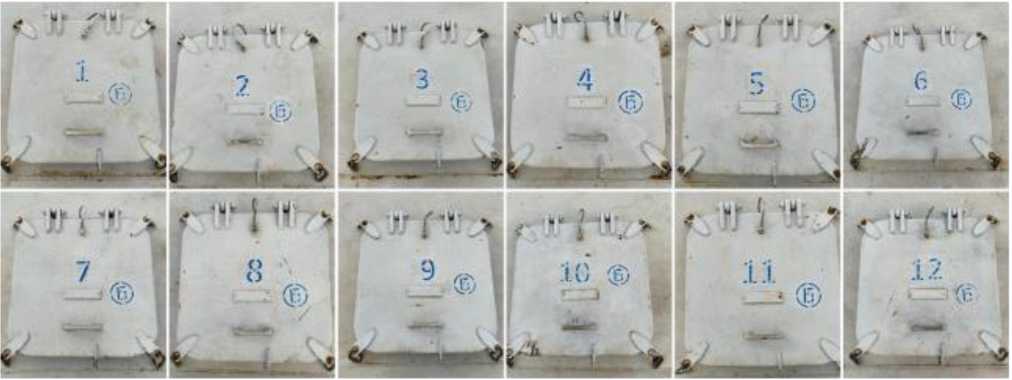

Рисунок 3 - Фото заводских номеров, нанесенных на крышки люки-лазы методом окраса
| Таблица 1 - Метрологические ха | рактеристики | |||||||||||
| Наименование характеристики | Значение | |||||||||||
| Заводской номер | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Номинальная вместимость, м3 | 287, 500 | |||||||||||
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ± 0,25 | |||||||||||
| Наименование характеристики | Значение | |||||||||||
| Заводской номер | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -10 до +40 от 84,0 до 106,7 | |||||||||||
| Средний срок службы, лет, не менее | 50 | |||||||||||
наносится на титульный лист паспорта каждого из резервуаров типографским способом.
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Несамоходное наливное судно | МН - 2522 | 1 шт. |
| Резервуары (танки) стальные прямоугольные | заводские №№ 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 | 8 шт. |
| Паспорта на танки стальные прямоугольные | - | 8 экз. |
| Градуировочная таблица | - | 8 экз. |
приведены в п. 4.3 паспорта на каждый из танков.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
