Мультиметры цифровые АКИП-2207 (далее - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости и частоты.
Мультиметры цифровые АКИП-2207 (далее - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости и частоты.
| Номер в госреестре | 90486-23 |
| Наименование СИ | Мультиметры цифровые |
| Обозначение типа СИ | АКИП-2207 |
| Изготовитель | RISHABH INSTRUMENTS PVT LTD., Индия |
| Год регистрации | 2023 |
| Срок свидетельства | 16.11.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Мультиметры цифровые АКИП-2207 (далее - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости и частоты.
Принцип действия мультиметров основан на аналого-цифровом преобразовании входных сигналов. Управление процессом измерения осуществляется с помощью встроенного микропроцессора. Включение прибора и выбор режима работы осуществляется центральным переключателем, выбор дополнительного режима или функции осуществляется с помощью функциональных кнопок.
Мультиметры исполняются в двух модификациях: АКИП-2207, АКИП-2207/1. Модификации различаются числом измеряемых величин, верхним значением диапазона измерений напряжения.
Конструктивно мультиметры выполнены в виде портативных многофункциональных измерительных приборов с батарейным питанием. На передней панели расположена группа функциональных кнопок, кнопок меню режимов и управления, измерительные разъемы. Измеренные значения отображаются на жидкокристаллическом дисплее, имеющем одну или две цифровые шкалы, а также линейную шкалу (в зависимости от модели), меню функций, индикаторы режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы. На задней панели мультиметров расположен отсек, закрытый съемной крышкой, для установки элементов питания. На мультиметр надет защитный чехол с упором-подставкой.
Нанесение знака поверки на мультиметры не предусмотрено.
Пломбирование мультиметров от несанкционированного доступа не предусмотрено.
Серийный (заводской) номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом печати на обратную сторону корпуса при помощи наклейки.

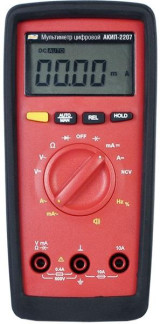

Общий вид мультиметров и место нанесения знака утверждения типа представлены на рисунке 1. Цветовая гамма корпуса мультиметров может быть изменена по решению Изготовителя в одностороннем порядке. Место нанесения серийного номера представлено на рисунке 2.
А

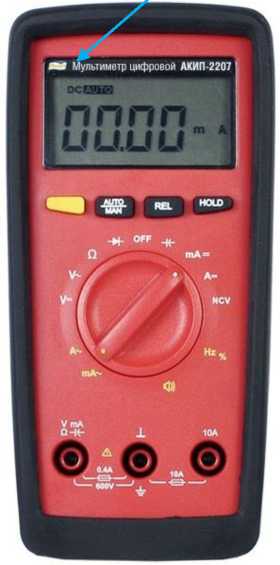

Модификация АКИП-2207

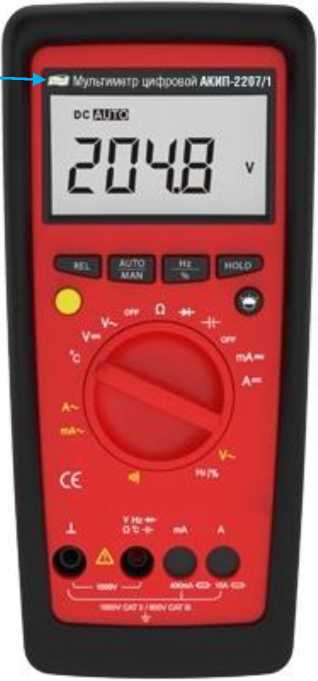

Модификация АКИП-2207/1
Рисунок 1 - Общий вид мультиметров и места нанесения знака утверждения типа (А)
Рисунок 2 -Место нанесения серийного номера (Б)
Таблица 1 - Метрологические характеристики мультиметров в режиме измерений напряжения
постоянного тока для модификации АКИП-2207
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности, В |
|
400,0 мВ |
0,1 мВ |
±(0,01-иизм+9-к) |
|
4,000 В |
1 мВ |
|
|
40,00 В |
10 мВ |
|
|
400,0 В |
100 мВ |
|
|
600 В |
1 В |
Примечание:
иизм - измеренное значение напряжения постоянного тока.
Таблица 2 - Метрологические характеристики мультиметров в режиме измерений напряжения постоянного тока для модификации АКИП-2207/1
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности, В |
|
400,0 мВ |
0,1 мВ |
±(0,0075 •|иизм|+2 •к) |
|
4,000 В |
1 мВ |
±(0,005-^1+2*) |
|
40,00 В |
10 мВ |
|
|
400,0 В |
100 мВ |
|
|
1000 В |
1 В |
Примечание:
иизм - измеренное значение напряжения постоянного тока.
Таблица 3 - Метрологические характеристики мультиметров в режиме измерений напряжения переменного тока для модификацииАКИП-2207
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда к |
Пределы допускаемой основной абсолютной погрешности, В, в диапазонах частот, Гц |
||
|
от 20 до 50 включ. |
св. 50 до 60 включ. |
св. 60 до 750 включ. |
||
|
400,0 мВ1) |
0,1 мВ |
±(0,035-0^+3*) |
±(0,02^0зм+9*) |
±(0,035-0зм+3*) |
|
4,000 В |
1 мВ |
±(0,015-0^+9*) |
||
|
40,00 В |
10 мВ |
|||
|
400, В 0 |
100 мВ |
|||
|
600 В1) |
1 В |
|||
Примечания:
1) - измерение напряжения в диапазоне от 20 до 500 Гц. иизм - измеренное значение напряжения переменного тока.
Таблица 4 - Метрологические характеристики мультиметров в режиме измерений напряжения переменного тока для модификации АКИП-2207/1
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда к |
Пределы допускаемой основной абсолютной погрешности, В, в диапазонах частот, Гц |
||
|
от 20 до 50 включ. |
св. 50 до 60 включ. |
св. 60 до 1000 включ. |
||
|
400,0 мВ1) |
0,1 мВ |
±(0,02-0зм+3*) |
±(0,015-0зм+5*) |
±(0,02-0зм+3*) |
|
4,000 В |
1 мВ |
±(0,01-ииам+5-к) |
||
|
40,00 В |
10 мВ |
|||
|
400,0 В |
100 мВ |
|||
|
1000 В1) |
1 В |
±(0,01-иИЗм+10-к) |
||
Примечания:
1) - измерение напряжения в диапазоне от 20 до 500 Гц. иизм - измеренное значение напряжения переменного тока.
Таблица 5 - Метрологические характеристики мультиметров в режиме измерений силы
постоянного тока для модификации АКИП-2207
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности, А |
|
40,00 мА |
10 мкА |
±(0,015-|1изм|+9-к) |
|
400,0 мА |
100 мкА |
|
|
4,000 А |
1 мА |
±(0,02-|1шм+5-к) |
|
10,00 А |
10 мА |
|
|
Примечание: 1изм - измеренное значение силы постоянного тока. |
||
Таблица 6 - Метрологические характеристики мультиметров в режиме измерений силы постоянного тока для модификации АКИП-2207/1_______________________________________
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда к |
Пределы допускаемой абсолютной погрешности, А |
|
40,00 мА |
10 мкА |
±(0,008-|1изм|+2'к) |
|
400,0 мА |
100 мкА |
|
|
10,00 А |
10 мА |
±(0,015-|1изм|+5-к) |
|
Примечания: 1изм - измеренное значение силы постоянного тока; На пределе 10 А длительность измерений не должна превышать 30 с. |
||
Таблица 7 - Метрологические характеристики мультиметров в режиме измерений силы переменного тока для модификации АКИП-2207 ______________________________________
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда к |
Пределы допускаемой основной абсолютной погрешности, А, в диапазонах частот от 20 до 750 Гц |
|
40,00 мА |
10 мкА |
±(0,015Низм+9А) |
|
400,0 мА |
100 мкА |
|
|
4,000 А |
1 мА |
±(0,025<1изм+9^к) |
|
10,00 А |
10 мА |
|
|
Примечания: 1изм - измеренное значение силы переменного тока; На пределе 10 А длительность измерений не должна превышать 30 с. |
||
Таблица 8 - Метрологические характеристики мультиметров в режиме измерений силы переменного тока для модификации АКИП-2207/1_______________________________________
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда к |
Пределы допускаемой основной абсолютной погрешности, А, в диапазонах частот от 20 до 1000 Гц |
|
40,00 мА |
10 мкА |
±(0,01-1изм+5-к) |
|
400,0 мА |
100 мкА |
|
|
10,00 А |
10 мА |
±(0,02-Ь,зм+5-к) |
|
Примечания: 1изм - измеренное значение силы переменного тока; На пределе 10 А длительность измерений не должна превышать 30 с. |
||
Таблица 9 - Метрологические характеристики мультиметров в режиме измерений
сопротивления постоянному току для модификации АКИП-2207
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности, Ом |
|
400,0 Ом |
0,1 Ом |
±(0,01^Яизм+5^к) |
|
4,000 кОм |
1 Ом |
|
|
40,00 кОм |
10 Ом |
|
|
400,0 кОм |
100 Ом |
±(0,015-Киам+5-к) |
|
4,000 МОм |
1 кОм |
±(0,02 ^+5^) |
|
40,00 МОм |
10 кОм |
±(0,025-Киам+5-к) |
|
Примечание: R-изм - измеренное значение сопротивления. |
||
Таблица 10 - Метрологические характеристики мультиметров в режиме измерений сопротивления постоянному току для модификации АКИП-2207/1__________________________
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности, Ом |
|
400,0 Ом |
0,1 Ом |
±(0,008^+5*) |
|
4,000 кОм |
1 Ом |
±(0,008-Е.изм+2-к) |
|
40,00 кОм |
10 Ом |
|
|
400,0 кОм |
100 Ом |
|
|
4,000 МОм |
1 кОм |
±(0,01^Яизм+5^к) |
|
40,00 МОм |
10 кОм |
±(0,02 ^+5^) |
Примечание:
R-изм - измеренное значение сопротивления.
Таблица 11 - Метрологические характеристики мультиметров в режиме измерений электрической емкости для модификации АКИП-2207____________________________________
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
5,000 нФ |
1 пФ |
±(0,05-Сизм+40-к)1) |
|
50,00 нФ |
10 пФ |
±(0МСизм+10^)1) |
|
500,0 нФ |
100 пФ |
±(0,015-Сизм+10-к)1) |
|
5,000 мкФ |
1 нФ |
±(0,02^Сизм+10^к)1) |
|
50,00 мкФ |
10 нФ |
|
|
200,0 мкФ |
100 нФ |
±(0,05^Сизм+40^к)2) |
|
Примечание: Сизм - измеренное значение емкости. 1) - с регулировкой нуля с помощью кнопки «REL». 2) - при времени измерения не менее 60 с. |
||
Таблица 12 - Метрологические характеристики мультиметров в режиме измерений
электрической емкости для модификации АКИП-2207/1
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
5,000 нФ |
1 пФ |
±(0,05-СИЗм+40-к)1) |
|
50,00 нФ |
10 пФ |
±(0ЖСизм+10^)1) |
|
500,0 нФ |
100 пФ |
±(0,005-СИЗм+3'к)1) |
|
5,000 мкФ |
1 нФ |
±(0,01-Сизм+2-к)1) |
|
50,00 мкФ |
10 нФ |
±(0,015*Сизм+2-к)1> |
|
200,0 мкФ |
100 нФ |
±(0,05^Сизм+10\к)2) |
|
Примечание: Сизм - измеренное значение емкости. 1) - с регулировкой нуля с помощью кнопки «REL». 2) - при времени измерения не менее 60 с. |
||
Таблица 13 - Метрологические характеристики мультиметров в режиме измерений частоты для модификации АКИП-2207______________________________________________________
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда к |
Пределы допускаемой абсолютной погрешности, Гц |
|
9,999 Гц1) |
0,001 Гц |
±(0,005Тизм+5^к) |
|
99,99 Гц1) |
0,01 Гц |
|
|
999,9 Гц1) |
0,1 Гц |
|
|
9,999 кГц1) |
1 Гц |
|
|
99,99 кГц1) |
10 Гц |
|
|
500,0 кГц1) |
100 Гц |
|
|
Примечания: 1) - измерение частоты от 9 Гц. F^ - измеренное значение частоты. |
||
Таблица 14 - Метрологические характеристики мультиметров в режиме измерений частоты для модификации АКИП-2207/1 ___________________________________________________
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда к |
Пределы допускаемой абсолютной погрешности, Г ц |
|
9,999 Гц1) |
0,001 Гц |
±(0,002Тизм+2^к) |
|
99,99 Гц1) |
0,01 Гц |
|
|
999,9 Гц1) |
0,1 Гц |
|
|
9,999 кГц1) |
1 Гц |
|
|
99,99 кГц1) |
10 Гц |
|
|
500,0 кГц1) |
100 Гц |
|
|
Примечания: 1) - измерение частоты от 1 Гц. 2) - измерение частоты от 10 Гц. 3) - измерение частоты от 100 Гц. F^ - измеренное значение частоты. |
||
Таблица 15 - Технические характеристики мультиметров
|
Наименование характеристики |
Значение |
|
Масса, кг, не более - модификация АКИП-2207 - модификация АКИП-2207/1 |
0,350 0,480 |
|
Габаритные размеры (ширинахвысотахглубина), мм - модификация АКИП-2207 - модификация АКИП-2207/1 |
74x154x47 86x188x53 |
|
Питание - модификация АКИП-2207 - модификация АКИП-2207/1 |
3 В (две батареи типа ААА) 3 В (две батареи типа АА) |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +18 до +28 75 от 84,0 до 106,7 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от 0 до +50 75 от 84,0 до 106,7 |
наносится на переднюю панель мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 10 - Комплектность
|
Наименование |
Обозначение |
Количество, шт. |
|
Мультиметр |
- |
1 |
|
Измерительные провода |
- |
2 |
|
Батареи питания |
- |
2 |
|
Защитный чехол |
- |
1 |
|
Руководство по эксплуатации |
- |
1 экз. |
приведены в разделе «Порядок выполнения измерений» руководства по эксплуатации
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от К10-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1А0-8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Стандарт предприятия на мультиметры цифровые АКИП-2207.
