Мультиметры цифровые АКИП-2208, 90487-23

Назначение

Мультиметры цифровые АКИП-2208 (далее - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости и частоты.

Описание

Принцип действия мультиметров основан на аналого-цифровом преобразовании входных сигналов. Управление процессом измерения осуществляется с помощью встроенного микропроцессора. Включение прибора и выбор режима работы осуществляется центральным переключателем, выбор дополнительного режима или функции осуществляется с помощью функциональных кнопок.

Мультиметры исполняются в четырех модификациях: АКИП-2208/1, АКИП-2208/2, АКИП-2208/3, АКИП-2208/4. Модификации различаются числом измеряемых величин, верхним значением диапазона измерений силы тока, наличием функции измерения СКЗ сигналов произвольной формы (модификация АКИП-2208/4).

Конструктивно мультиметры выполнены в виде портативных многофункциональных измерительных приборов с батарейным питанием. На передней панели расположена группа функциональных кнопок, кнопок меню режимов и управления, измерительные разъемы. Измеренные значения отображаются на жидкокристаллическом дисплее, имеющем одну или две цифровые шкалы, а также линейную шкалу (в зависимости от модели), меню функций, индикаторы режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы. На задней панели мультиметров расположен отсек, закрытый съемной крышкой, для установки элементов питания. На мультиметр надет защитный чехол с упором-подставкой.

Нанесение знака поверки на мультиметры не предусмотрено.

Пломбирование мультиметров от несанкционированного доступа не предусмотрено.

Серийный (заводской) номер, идентифицирующий каждый экземпляр мультиметров, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.

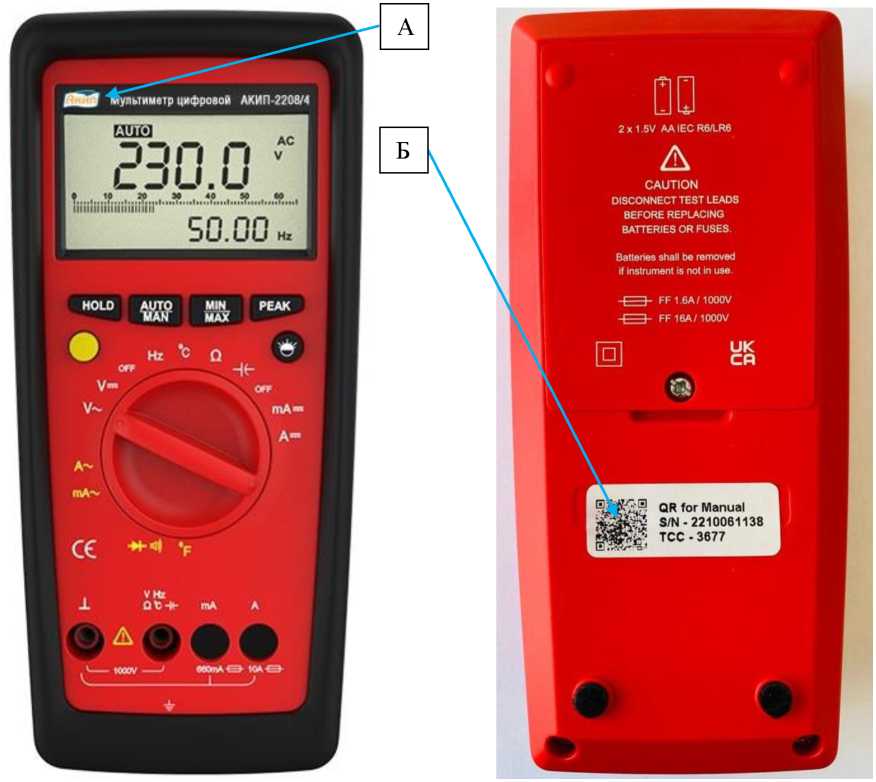

Общий вид мультиметров и место нанесения знака утверждения типа представлены на рисунке 1. Цветовая гамма корпуса мультиметров может быть изменена по решению Изготовителя в одностороннем порядке. Место нанесения заводского номера представлено на рисунке 1.

Рисунок 1 - Общий вид мультиметров, места нанесения знака утверждения типа (А) и серийного номера (Б)

Технические характеристики

Таблица 1 - Метрологические характеристики мультиметров в режиме измерений напряжения

постоянного тока для модификаций АКИП-2208/1, АКИП-2208/2, АКИП-2208/3, АКИП-2208/4

Примечание:

иизм - измеренное значение напряжения постоянного тока

Таблица 2 - Метрологические характеристики мультиметров в режиме измерений напряжения переменного тока для модификаций АКИП-2208/1, АКИП-2208/2, АКИП-2208/3, АКИП-2208/4

Примечание:

иизм - измеренное значение напряжения переменного тока

Таблица 3 - Метрологические характеристики мультиметров в режиме измерений силы постоянного тока для модификаций АКИП-2208/1, АКИП-2208/2, АКИП-2208/3, АКИП-2208/4

Примечания:

1изм - измеренное значение силы постоянного тока

На пределе 10 А/16 А длительность измерений не должна превышать 30 с

Таблица 4 - Метрологические характеристики мультиметров в режиме измерений силы переменного тока для модификаций АКИП-2208/1, АКИП-2208/2, АКИП-2208/3, АКИП-2208/4

Примечания:

1изм - измеренное значение силы переменного тока

На пределе 10 А/16 А длительность измерений не должна превышать 30 с

Таблица 5 - Метрологические характеристики мультиметров в режиме измерений силы переменного тока при помощи токовых клещей

Примечание:

1изм - измеренное значение силы переменного тока

Таблица 6 - Метрологические характеристики мультиметров в режиме измерений сопротивления постоянному току для модификаций АКИП-2208/1, АКИП-2208/2, АКИП-2208/3, АКИП-2208/4

Примечание:

Сизм - измеренное значение емкости

Таблица 8 - Метрологические характеристики мультиметров в режиме измерений частоты1) для

модификаций АКИП-2208/3, АКИП-2208/4

Примечания:

1) - измерение частоты от 10 Гц Fизм - измеренное значение частоты

Таблица 9 - Технические характеристики мультиметров

Знак утверждения типа

наносится на переднюю панель мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 10 - Комплектность

Сведения о методах измерений

приведены в разделе «Порядок выполнения измерений» руководства по эксплуатации/

Нормативные документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1А0-16 до 100 А»;

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1А0-8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;

Стандарт предприятия на мультиметры цифровые АКИП-2208.
