| Номер в госреестре | 90491-23 |
| Наименование СИ | Уровнемеры микроволновые |
| Обозначение типа СИ | MicroTREK H |
| Изготовитель | NIVELCO Process Control Co., Венгрия |
| Год регистрации | 2023 |
| Срок свидетельства | 16.11.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры микроволновые MicroTREK H (далее - уровнемеры) предназначены для измерений уровня жидкости (уровня раздела жидкостей) и сыпучих материалов.
Принцип действия уровнемеров основан на измерении времени распространения микроволнового импульса между его излучением и приемом обратного импульса, отраженного от поверхности продукта. Время прохождения микроволнового импульса пропорционально расстоянию от уровнемера до поверхности продукта (уровня, уровня раздела). Уровнемеры вычисляют уровень на основе измеренного расстояния до поверхности продукта и положения точки, принятой за начало отсчета.
Уровнемеры состоят из корпуса и зонда. Внутри корпуса, изготавливаемого из пластика, алюминия или нержавеющей стали, расположены приемник-излучатель, плата с процессором и устройство формирования выходного сигнала. Опционально на корпусе размещается дисплей. Зонды уровнемеров: стержневой, двухстержневой, троссовый, двухтроссовый или коаксиальный.
Заводской номер, состоящий из букв латинского алфавита и арабских цифр, наносится методом лазерной гравировки на маркировочную табличку, расположенную на корпусе уровнемеров.
Нанесение знака поверки на уровнемеры не предусмотрено.
Пломбирование уровнемеров не предусмотрено.

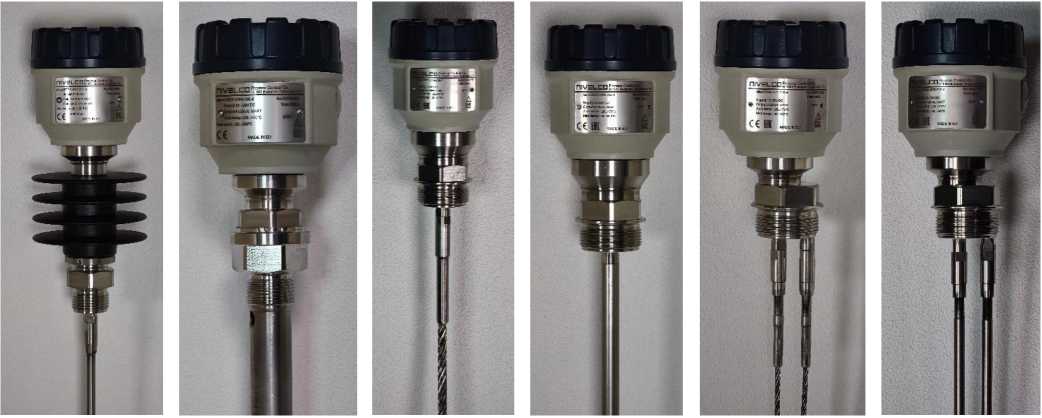

Рисунок 1 - Общий вид уровнемеров

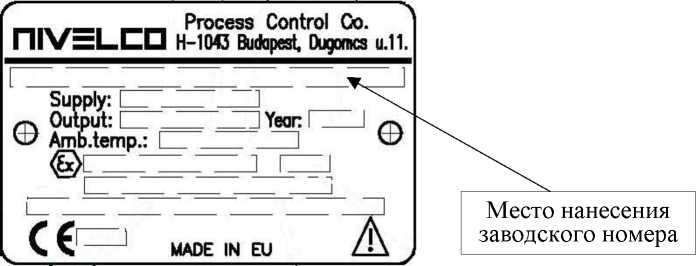

Рисунок 2 - Общий вид (схема) маркировочной таблички
Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО используется для вычисления уровня и преобразования значений в выходной сигнал. ПО устанавливается в уровнемеры на заводе-изготовителе и не подлежит изменению в процессе эксплуатации.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | _ |
| Номер версии (идентификационный номер) ПО, не ниже | 0:3.XX (4.X) * |
| Цифровой идентификатор ПО | _ |
| * «X» не относятся к метрологически значимой части ПО и принимают значения от 0 до 9. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений расстояния до продукта (уровня, уровня раздела), м | от 0 до 301) |
| Пределы допускаемой погрешности измерений расстояния до поверхности жидкости (уровня, уровня раздела) по дисплею или цифровому сигналу: - абсолютной (при L<10000 мм), мм - приведенной (при L>10000 мм), % от L | ±5 ±0,05 |
| Пределы допускаемой погрешности измерений расстояния до поверхности сыпучих материалов (уровня) по дисплею или цифровому сигналу: - абсолютной (при L<10000 мм), мм - приведенной (при L>10000 мм), % от L | ±20 ±0,2 |
| Пределы допускаемой приведенной погрешности воспроизведения токового выходного сигнала от 4 до 20 мА, % диапазона воспроизведения2) - основной - дополнительной, вызванной изменением температуры окружающей среды от температуры (20±5) °С на каждый 1 °С | ±0,05 ±0,002 |
| 1) Диапазон измерений зависит от длины и типа зонда и диэлектрической проницаемости измеряемой среды. Фактические значения диапазона измерений указываются в паспорте. 2) При использовании токового выходного сигнала погрешность воспроизведения токового сигнала от 4 до 20 мА арифметически суммируется с погрешностью измерений расстояния до поверхности продукта (уровня) по дисплею или цифровому сигналу. Примечание - Принято следующее обозначение: L - длина зонда, мм. | |
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 12 до 36 |
| Выходной сигнал | от 4 до 20 мА + HART |
| Условия эксплуатации: - температура окружающей среды для уровнемера с дисплеем, °С - температура окружающей среды для уровнемера без дисплея, °С | от -20 до +65 от -30 до +65 |
| Параметры продукта1): - температура, °С - избыточное давление, бар | от -30 до 200 от -1 до 40 |
| Габаритные размеры корпуса, мм, не более: - высота - ширина - толщина | 223 140 100 |
| Длина зонда, мм, не более | 30000 |
| Масса корпуса, кг, не более | 3,9 |
| Средний срок службы, лет, не менее | 10 |
| Наработка на отказ, ч, не менее | 125000 |
| Степень защиты от внешних воздействий | IP67 |
Окончание таблицы 3
| Маркировка взрывозащиты | 0Ex iaIIB T6...T4 Ga, 0Ex ia IIB T6...T3 Ga X, 0Ex ia IIC T6...T4 Ga X, 0Ex ia IIC T6...T3 Ga X, 0Ex ia IIB T6...T4 Ga X, 0Ex ia IIB T6...T3 Ga X, Ex ia IIIC T85°C.T110°C Da X, Ex ia IIIC T85°C.T180°C Da X, Ex ta IIIC T105°C Da X, Ex ta/tb IIIC T85°C...T110°C Da/Db X, Ex ta/tb IIIC T85°C...T180°C Da/Db |
| 1) Фактические диапазоны указаны в руководстве по эксплуатации. | |
наносится на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество, шт./экз. |
| Уровнемер микроволновый | MicroTREK H | 1 |
| Руководство по эксплуатации | _ | 1 |
| Паспорт | _ | 1 |
приведены в разделе 1 «Введение» руководства по эксплуатации
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Уровнемеры микроволновые MicroTREK H. Стандарт предприятия NIVELCO Process Control Co.
