| Номер в госреестре | 90492-23 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | JDZX11-35R |
| Изготовитель | "Dalian No.1 Instrument Transformer Co., Ltd.", Китай |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения JDZX11-35R (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Трансформаторы относятся к классу измерительных преобразователей. Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы являются однофазными трансформаторами опорного типа, выполненные из специального компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Трансформаторы имеют один изолированный вывод первичной обмотки на верхней поверхности трансформатора. У трансформаторов имеются одна или две основных вторичных обмотки и одна дополнительная вторичная обмотка. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Контактная коробка вторичных выводов снабжена изоляционной крышкой, которая пломбируются для предотвращения несанкционированного доступа. Трансформаторы могут устанавливаться в любом положении и крепятся четырьмя болтами М14 через отверстия в металлическом основании. На лицевой стороне трансформатора расположена таблица с техническими данными.
К трансформаторам данного типа относятся трансформаторы с зав. № 9222091125, 9222091126, 9222091127, 9222091128, 9222091129, 9222091130, 9222091131, 9222091132, 9222091133, 9222091134, 9222091135, 9222091136, 9222091137, 9222091138, 9222091139, 9222091140, 9222091141, 9222091142.
Общий вид трансформаторов с указанием мест пломбировки и заводского номера приведены на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер трансформатора в виде арабских цифр нанесен типографским способом на самоклеящуюся информационную табличку (шильд) на корпусе.

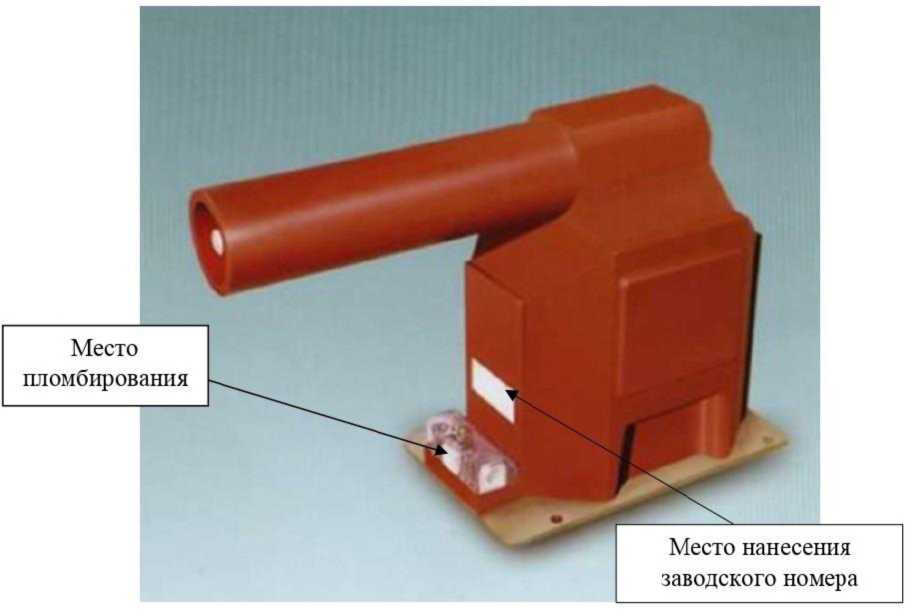

Рисунок 1 - Общий вид трансформатора напряжения JDZX11-35R, обозначение места пломбировки от несанкционированного доступа и места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение | |
| Заводские номера | 9222091128, 9222091129, 9222091130, 9222091131, 9222091132, 9222091133 | 9222091125, 9222091126, 9222091127, 9222091134, 9222091135, 9222091136, 9222091137, 9222091138, 9222091139, 9222091140, 9222091141, 9222091142 |
| Год выпуска | 2022 | |
| Номинальное напряжение первичной обмотки, кВ | 35/\3 | |
| Номинальное напряжение вторичных обмоток, В - основной 1а, 1n - основной 2а, 2n - дополнительной da, dn | 100/^3 100/^3 100/3 | 100/\3 100/3 |
Продолжение таблицы 1
| Класс точности вторичных обмоток по ГОСТ 1983-2015 - основной 1а, 1n | 0,5 | 0,5 |
| - основной 2а, 2n | 0,5 | _ |
| - дополнительной da, dn | 3P | 3P |
| Номинальная частота переменного тока, Гц | 50 | |
| Номинальные мощности вторичных обмоток, В •А - основной 1а, 1n | 50 | 50 |
| - основной 2а, 2n | 50 | _ |
| - дополнительной da, dn | 100 | 100 |
| Предельная мощность трансформатора, ВА | 600 | 600 |
Таблица 2 - Технические характеристики
| Наименование параметра | Значение |
| Срок службы до списания, лет, не менее | 30 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -5 до +40 |
| Габаритные размеры, мм: - высота, не более | 414 |
| - ширина, не более | 255 |
| - глубина, не более | 640 |
| Масса, кг, не более | 76 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Трансформатор напряжения | JDZX11-35R | 18 |
| Паспорт | - | 18 |
| Руководство по эксплуатации | - | 1 |
приведены в разделе 9 «Порядок установки, подготовка к работе и порядок работы» в руководстве по эксплуатации.
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
| Зарегистрировано поверок | 18 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
