| Номер в госреестре | 90493-23 |
| Наименование СИ | Приборы щитовые цифровые электроизмерительные |
| Обозначение типа СИ | ЦП |
| Изготовитель | Общество с ограниченной ответственностью "Торговый дом Морозова" (ООО "ТДМ"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 16.11.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы щитовые цифровые электроизмерительные ЦП (далее по тексту - приборы) предназначены для измерений электрических параметров в однофазных и трехфазных электрических сетях переменного тока с отображением результата измерений в цифровой форме.
Принцип действия приборов основан на измерениях мгновенных значений силы и напряжения переменного тока, преобразовании результатов измерений в цифровую форму, дальнейшей их обработке и отображении результатов измерений на дисплее.
Приборы могут работать с внешними трансформаторами напряжения и тока. Требуемые коэффициенты трансформации устанавливаются пользователем программно.
Основные узлы приборов: входные первичные преобразователи тока и напряжения, аналого-цифровой преобразователь (АЦП), дисплей.
Приборы изготавливаются в различных модификациях (исполнениях), отличающихся функциональным назначением, техническими характеристиками и конструкцией.
Функциональные отличия модификаций приборов представлены в таблице 1.
Таблица 1 - Функциональные отличия модификаций____________________________________
| Измеряемая физическая величина | Модификация | ||||
| ЦП-А | ЦП-В | ЦП-Ч | ЦП-АВЧ | ЦП-МИПС | |
| Сила переменного тока | + | + | + | ||
| Напряжение переменного тока | + | + | + | ||
| Частота | + | + | + | ||
| Коэффициент мощности | + | ||||
| Активная, реактивная, полная электрическая мощность | + | ||||
| Примечания: «+» функция присутствует. Приборы ЦП-МИПС дополнительно могут индицировать активную и реактивную электрическую энергию прямого и обратного направлений, а также напряжение и ток нулевой последовательности | |||||
Конструктивно приборы выполнены в диэлектрических пластиковых корпусах. На передней панели приборов расположены дисплей, индикаторы и кнопки управления, на задней панели: клеммы для включения в измерительную цепь и питания прибора.
Информация об исполнении прибора содержится в коде полного условного обозначения, приведенном на рисунке 1.
Приборы имеют исполнение для щитового монтажа или для установки на DIN-рейку.
Общий вид приборов представлен на рисунках 2- 15.
Пломбирование приборов щитовых цифровых электроизмерительных ЦП не предусмотрено.
Обозначение места нанесения знака утверждения типа представлено на рисунках 9 - 10.
Место нанесения заводских номеров - табличка на тыльной (боковой) панели корпуса; способ нанесения - типографская печать; формат - цифровой код, состоящий из арабских цифр. Обозначение места нанесения заводских номеров представлено на рисунках 9 - 10.
Нанесение знака поверки на приборы не предусмотрено.
Приборы производятся под торговой маркой TDM ELECTRIC.
ЦП- Х ХХ Х - Х Х - Х Х Х
Обозначение торговой марки приборов: TDM ELECTRIC_______
Страна производства: Р - Россия_______________________________
Класс точности: 0,5__________________________________________________
Диапазон измеряемой физической величины__________________________
Код дополнительных функций: Р - релейный выход_____________________
Код цепи: (х3) - трехфазная или с 3-мя дисплеями, при отсутствии значения - однофазная с 1 дисплеем__________________________
Код габаритных размеров лицевой панели прибора, мм: 72 - 72x72; 96 - 96x96
Код модификации: ЦП - цифровой прибор; А - амперметр, В - вольтметр, Ч - частотомер, АВЧ - амперметр, вольтметр, частотомер; МИПС -многофункциональный измеритель параметров сети
Рисунок 1 - Структура кода полного условного обозначения приборов ЦП

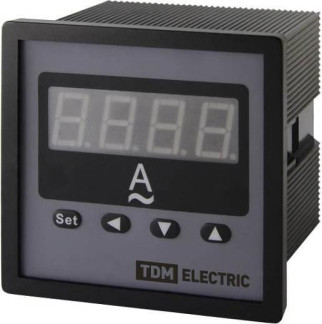

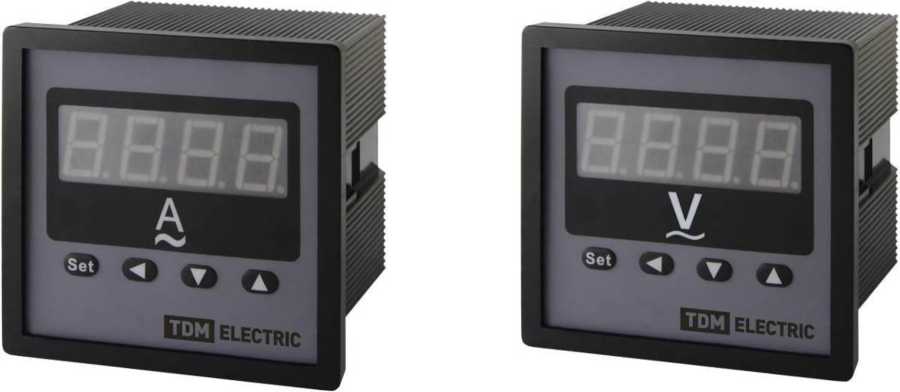

Рисунок 2 - Общий вид приборов ЦП-А72, Рисунок 3 - Общий вид приборов ЦП-В72,
ЦП-А96 ЦП-В96
Рисунок 4 - Общий вид приборов ЦП-А72*3

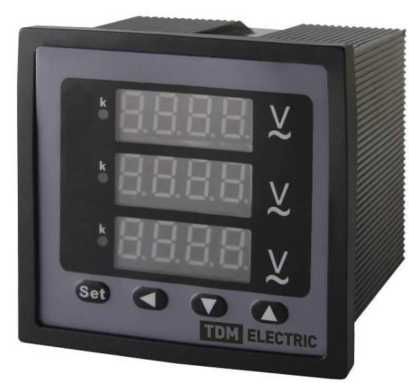

Рисунок 5 - Общий вид приборов ЦП-В72*3
Рисунок 6 - Общий вид приборов ЦП-Ч72

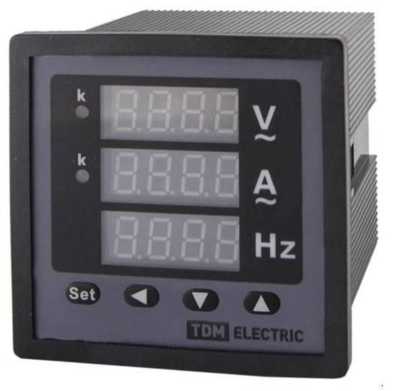

Рисунок 7 - Общий вид приборов ЦП-АВЧ72*3
Рисунок 8 - Общий вид приборов
ЦП-МИПС96
Место нанесения знака утверждения типа
Место нанесения заводских номеров
2103 | 011365
ЗАВОДСКОЙ
НОМЕР
|2OO6j 000217 I
9999 А - грвнсф включение! /5 * НАГРУЗКА
ЗАВОД* ХОИ HOMLP

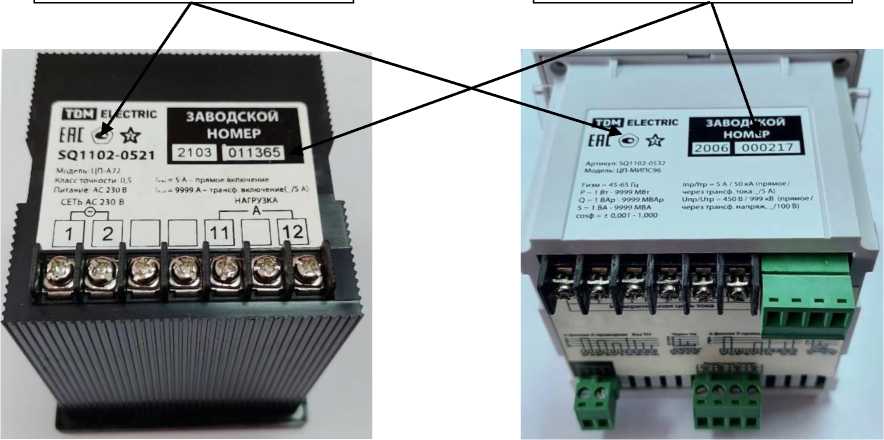

Рисунок 9 - Общий вид приборов
ЦП-А72. Вид сзади
Рисунок 10 - Общий вид приборов
ЦП-МИПС96. Вид сзади
Встроенное ПО (микропрограмма) приборов реализовано аппаратно. Метрологические характеристики приборов нормированы с учетом влияния метрологически значимой части встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение для модификаций | ||||
| ЦП-А | ЦП-В | ЦП-Ч | ЦП-АВЧ | ЦП-МИПС | |
| Идентификационное наименование ПО | _ | _ | _ | _ | _ |
| Номер версии (идентификационный номер ПО) | 1.Х | 1.Х | 1.Х | 1.Х | 1.Х |
| Цифровой идентификатор ПО | _ | _ | _ | _ | _ |
Примечание - Х - номер версии метрологически незначимой части встроенного ПО, «Х» может принимать целые значения в диапазоне от 0 до 9
Таблица 3 - Номинальные значения измеряемых входных сигналов для однофазных
модификаций приборов ЦП (ЦП-А, ЦП-В, ЦП-Ч, ЦП-АВЧ)
| Наименование характеристики | Значение |
| Номинальный ток, 1ном, А | 5 |
| Номинальное напряжение, ином, В | 400 |
| Частота, Гц | от 45 до 65 |
Таблица 4 - Метрологические характеристики однофазных модификаций приборов ЦП (ЦП-А,
ЦП-В, ЦП-Ч, ЦП-АВЧ)
| Измеряемая физическая величина | Диапазон измерений | Пределы допускаемой основной погрешности измерений 1 |
| Сила переменного тока, А | от 0,005-1ном до 1,2-!ном | Y = ±0,5 % |
| Напряжение переменного тока, В | от 0,01^ином до 1,2^ном | Y = ±0,5 % |
| Частота, Гц 2) | от 45 до 65 | А = ±0,1 |
| Примечания: 1 обозначение погрешностей: y — приведенная, %; А - абсолютная, Гц. 2 ) только для модификаций ЦП-Ч, ЦП-АВЧ. Нормирующее значение при определении приведенной погрешности принимается равным номинальному значению измеряемой физической величины | ||
Таблица 5 - Номинальные значения измеряемых входных сигналов для трехфазных модификаций приборов ЦП (ЦП-АхЗ, ЦП-ВхЗ) и ЦП-МИПС ________________________
| Наименование характеристики | Значение |
| Схема подключения к электрической сети | 3-фазная 3-проводная или 3-фазная 4-проводная |
| Номинальный фазный ток, 1ном, А | 5 |
| Номинальное напряжение (фазное/линейное), Пном.ф/Пном.л, В | 230/400 |
| Частота, Гц | от 45 до 65 |
Таблица 6 - Метрологические характеристики трехфазных модификаций приборов ЦП
(ЦП-АхЗ, ЦП-Вх3) (кроме ЦП-МИПС) ________*_________________________________
| Измеряемая физическая величина | Диапазон измерений | Пределы допускаемой основной погрешности измерений 1 |
| Сила переменного тока (фазный ток), А | от 0,02-!ном до 1,2-!ном | Y = ±0,5 % |
| Напряжение переменного тока (фазное/линейное), В | от 0,2-ином до 1,2-ином | Y = ±0,5 % |
| Примечания: 1 обозначение погрешностей: у — приведенная, %. Нормирующее значение при определении приведенной погрешности принимается равным номинальному значению измеряемой физической величины | ||
Таблица 7 - Метрологические характеристики модификации ЦП-МИПС
| Измеряемая физическая величина | Диапазон измерений | Пределы допускаемой основной погрешности измерений 1)1 |
| Сила переменного тока (фазный ток), А | от 0,02-!ном до 1,2-!ном | Y = ±0,5 % |
| Напряжение переменного тока (фазное/линейное), В | от 0,2-ином до 1,2-ином | Y = ±0,5 % |
| Частота, Гц | от 45 до 65 | А = ±0,01 |
| Коэффициент мощности | от -1 до +1 (от 0,8-ином до 1,2-ином и от 0,02<[ном до 1,2<!ном) | Y = ±1,0 % |
Продолжение таблицы 7
| Измеряемая физическая величина | Диапазон измерений | Пределы допускаемой основной погрешности измерений 1) |
| Активная электрическая мощность 2), Вт | от 0,8-ином до 1,2-ином и от 0,02 1ном до 1,2 1ном | Y = ±0,5 % |
| Реактивная электрическая мощность 3), вар | Y = ±1,0 % | |
| Полная электрическая мощность, В^А | Y = ±1,0 % | |
| Примечания 1 обозначение погрешностей: у — приведенная, %; Д - абсолютная, Гц. 2) при COS ф = 1 (ф = 0°). 3) при sin ф = 1 (ф = 90°). Нормирующие значения при определении приведенной погрешности приведены в таблице 8 | ||
Таблица 8 - Нормирующие значения при определении приведенной погрешности модификации
ЦП-МИПС
| Наименование характеристики | Нормирующее значение | |
| 3-фазная 3-проводная схема | 3-фазная 4-проводная схема | |
| Сила переменного тока (фазный ток), А | 1ном | |
| Напряжение переменного тока (фазное), В | _ | ином.ф |
| Напряжение переменного тока (линейное), В | ином.л | |
| Коэффициент мощности в фазе | 1 | |
| Суммарный коэффициент мощности | ||
| Активная электрическая мощность по фазе, Вт | _ | ином.ф^1ном |
| Реактивная электрическая мощность по фазе, вар | ||
| Полная электрическая мощность по фазе, В^А | ||
| Суммарная активная электрическая мощность, Вт | ^3^ином.л^1ном | 3^ином.ф^1ном |
| Суммарная реактивная электрическая мощность, вар | ||
| Суммарная полная электрическая мощность, В^А | ||
Таблица 9 - Дополнительные погрешности модификаций приборов ЦП (кроме ЦП-МИПС)
| Наименование влияющей величины | Диапазон значений влияющей величины | Пределы допускаемой дополнительной погрешности измерений 1) | |
| Сила и напряжение переменного тока | Частота | ||
| Изменение температуры окружающего воздуха | от -10 °С до +18 °С не включ.; св. +28 °С до +50 °С включ. | ±0,2 % (y)/10 °С | ±0,01 Гц (Д)/10 °С |
| Изменение относительной влажности воздуха | св. 80 % до 95 % (при температуре +35 °С) | ±0,5 % (у) | ±0,05 Гц (Д) |
Примечания:
1 обозначение погрешностей: у — приведенная, %; Д - абсолютная, Гц.
При изменении напряжения питания в заданных пределах погрешность измерений находится в пределах допускаемой основной погрешности измерений соответствующей физической
величины
Таблица 10 - Дополнительные погрешности модификации ЦП-МИПС
| Наименование влияющей величины | Диапазон значений влияющей величины | Пределы допускаемой дополнительной погрешности измерений 1) | |
| Сила и напряжение переменного тока, коэффициент мощности, активная, реактивная, полная мощность | Частота | ||
| Изменение температуры окружающего воздуха | от -10 °С до +18 °С не включ.; св. +28 °С до +55 °С включ | ±0,2 % (y)/10 °С | ±0,01 Гц (А)/10 °С |
| Изменение относительной влажности воздуха | св. 80 % до 95 % (при температуре +35 °С) | ±0,5 % (Y) | ±0,05 Гц (А) |
Примечания:
1) обозначение погрешностей: у — приведенная, %; А - абсолютная, Гц.
При изменении напряжения питания в заданных пределах погрешность измерений находится в пределах допускаемой основной погрешности измерений соответствующей физической величины
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 184 до 276 50 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +18 до +28 от 30 до 80 |
| Рабочие условия измерений: - температура окружающего воздуха, °С для приборов модификации ЦП-МИПС для остальных приборов - относительная влажность воздуха, % | от -10 до +55 от -10 до +50 95 при +35 °С |
| Средний срок службы, лет | 20 |
| Средняя наработка до отказа, ч | 150 000 |
Таблица 12 - Габаритные размеры и масса
| Модификация (исполнение) прибора | Габаритные размеры, мм, (ширинах высотах глубина) | Масса, кг |
| ЦП-А72, ЦП-В72, ЦП-А72*3, ЦП-В72х3, ЦП-Ч72, ЦП-АВЧ72х3 | 72x72x80 | 0,23 |
| ЦП-А96, ЦП-В96 | 96x96x80 | 0,3 |
| ЦП-МИПС96 | 96x96x93 | 0,46 |
наносится на тыльную панель приборов и на титульные листы руководств по эксплуатации и паспорта типографским способом.
Таблица 13 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор щитовой цифровой электроизмерительный | ЦП-А72 | 1 шт. |
| ЦП (модификация по заказу) | ЦП-В72 | 1 шт. |
| ЦП-А96 | 1 шт. | |
| ЦП-В96 | 1 шт. | |
| ЦП-А72 3 | 1 шт. | |
| ЦП-В72х3 | 1 шт. | |
| ЦП-Ч72 | 1 шт. | |
| ЦП-АВЧ72 | 1 шт. | |
| ЦП-МИПС96 | 1 шт. | |
| Набор крепежа | _ | 1 к-т |
| Руководство по эксплуатации. Паспорт | _ | 1 экз. |
| Упаковочная коробка | _ | 1 шт. |
приведены в руководстве по эксплуатации в разделе 2. «Основные характеристики».
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
ТУ 26.51.43-075-19229449-2023 «Приборы щитовые цифровые электроизмерительные ЦП. Технические условия».
