| Номер в госреестре | 90494-23 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-8 |
| Изготовитель | Куйбышевское районное управление Акционерного общества "Транснефть - Дружба" (КРУ АО "Транснефть - Дружба"), г. Брянск |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-8 (далее - резервуар) предназначен для измерений объема при приеме, хранении и отпуске нефти.
Принцип действия резервуаров основан на заполнении его нефтью до определенного уровня, соответствующего заданному значению объема согласно градуировочной таблице резервуара.
Резервуар представляет собой сварной цилиндрический сосуд в форме горизонтального цилиндра с усечено-коническими днищами подземного расположения, оборудованный приемораздаточными устройствами и люками.
Резервуар с заводским номером ЕП-8 расположен на территории ЛПДС «Лопатино» (СИКН № 36, ОБИК АСКН Д-1) КРУ АО «Транснефть-Дружба».
Заводской номер резервуара в виде цифробуквенного обозначения, состоящего из арабских цифр и латинских букв, нанесен типографским способом на информационную табличку резервуара и указан в паспорте резервуара.
Нанесение знака поверки на резервуар не предусмотрено.

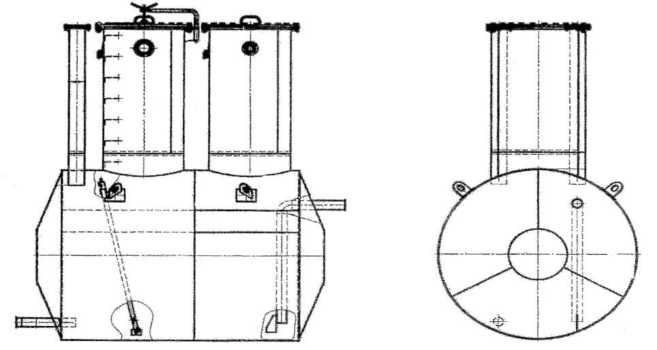

Эскиз общего вида резервуара представлен на рисунке 1.
Рисунок 1 - Эскиз резервуара стального горизонтального цилиндрического РГС-8

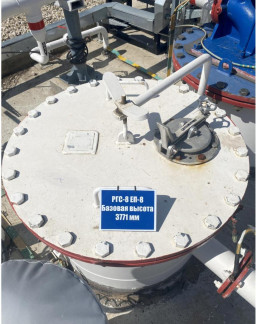

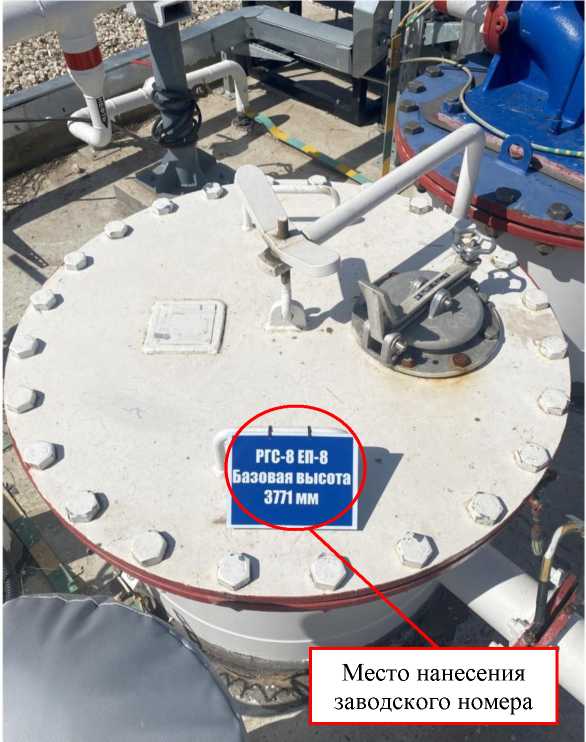

Общий вид надземной части резервуара представлен на рисунке 2.
РГС-8ЕП-8 разовая высота I 3771мм
Место нанесения заводского номера
Рисунок 2 - Общий вид надземной части резервуара РГС-8 № ЕП-8 с указанием места нанесения заводского номера
Пломбирование резервуара не предусмотрено.
Основные метрологические и технические характеристики приведены в таблицах 1 и 2 соответственно.
Таблица 1 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 8 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ± 0,25 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды при эксплуатации, °С - атмосферное давление, кПа | от - 50 до + 50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность поставки резервуаров приведена в таблице 3.
Таблица 3 - Комплектность поставки резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-8 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
ФР.1.29.2021.40086 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
