| Номер в госреестре | 90497-23 |
| Наименование СИ | Анализаторы частотных характеристик |
| Обозначение типа СИ | АЧХИ-102 |
| Изготовитель | Общество с ограниченной ответственностью "Челэнергоприбор" (ООО "Челэнергоприбор"), г. Челябинск |
| Год регистрации | 2023 |
| Срок свидетельства | 16.11.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы частотных характеристик АЧХИ-102 (далее по тексту - приборы) предназначены для воспроизведения частоты сигнала переменного тока, измерений ослабления электромагнитных колебаний и угла фазового сдвига между двумя электрическими напряжениями.
Приборы состоят из измерительно-вычислительного блока (далее по тексту - ИВБ) и внешнего персонального компьютера (далее по тексту - ПК). ИВБ выполнен в закрытых металлических корпусах. На передней панели ИВБ расположены BNC-разъёмы входов и выхода генератора, переключатели входных сопротивлений и индикатор питания. На задней панели - разъём питания, выключатель питания со световой индикацией и разъем последовательного интерфейса USB для связи с ПК.
Принцип действия приборов основан на методе анализа частотных характеристик (ЧХ). Прибором измеряются амплитуды сигналов изменяющейся частоты: зондирующего и прошедшего через исследуемое устройство. При этом определяются амплитудные и фазовые характеристики исследуемого устройства. В результате измерений происходит накопление массива данных и интерпретация этого массива данных в виде графиков и таблиц амплитуднофазовых ЧХ.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, имеющий цифровое обозначение, наносится на корпус ИВБ типографским способом.
Для предотвращения несанкционированного доступа к внутренним частям приборов корпус пломбируется бумажной наклейкой.
Общий вид ИВБ, место пломбировки от несанкционированного доступа и место нанесения заводского номера представлены на рисунках 1 и 2.

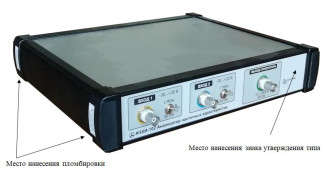

Место нанесения пломбировки

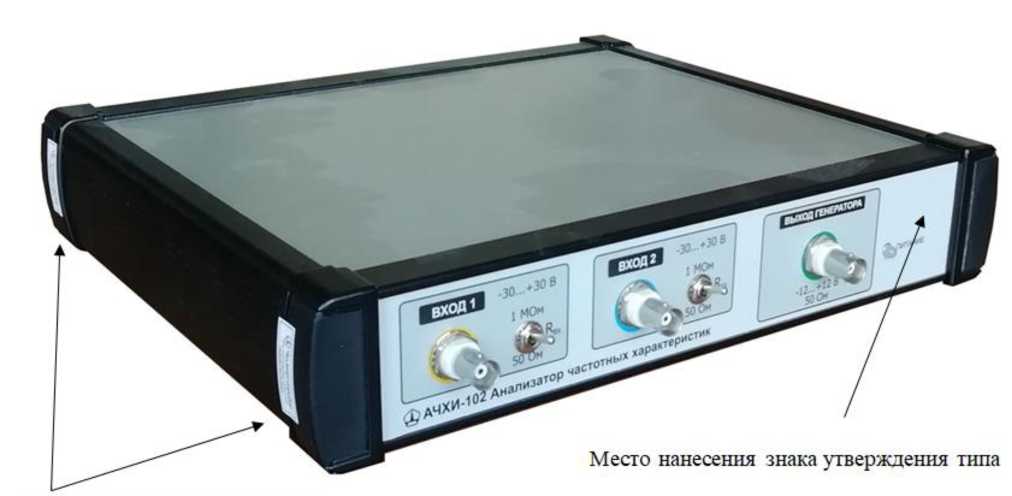

Рисунок 1 - Внешний вид ИВБ прибора со стороны лицевой панели

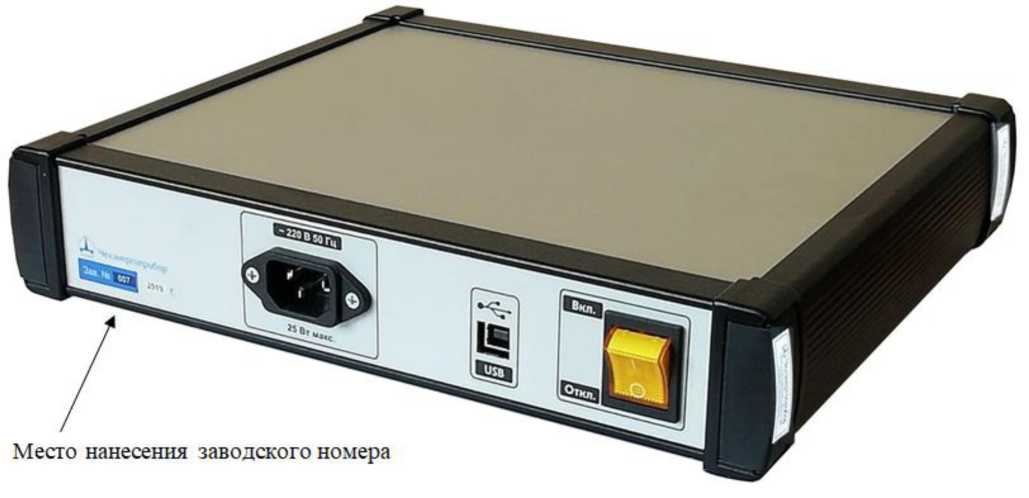

Рисунок 2 - Внешний вид ИВБ прибора сзади
Приборы имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблицах 1 и 2.
Встроенное ПО - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсами. Она реализована аппаратно и является метрологически значимой. Характеристики приборов нормированы с учётом влияния встроенного ПО. Программа записывается в программируемое постоянное запоминающее устройство приборов предприятием-изготовителем и недоступна для пользователя.
Внешнее ПО представляет собой программу, позволяющую управлять процессом измерения, сохранять установки и параметры измерений, проводить быструю оценку и сравнения результатов измерений, распечатывать отчёты; сохранять результаты измерений в памяти ПК, экспортировать результаты измерений в распространённые форматы - pdf, doc, xls и др. Внешнее ПО не является метрологически значимым.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АЧХИ-102 |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Идентификационные данные внешнего ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AFA |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Метрологические характеристики_____
| Наименование характеристики | Значение |
| Диапазон воспроизведения частоты сигнала переменного тока, Гц | от 20 до 2-106 |
| Пределы допускаемой основной относительной погрешности воспроизведения частоты сигнала переменного тока в диапазоне от 20 Гц до 2 МГц, % | ±0,01 |
| Диапазон измерений ослабления электромагнитных колебаний в диапазоне частот от 20 Гц до 2 МГц, дБ | от +20 до -80 дБ |
| Пределы допускаемой основной абсолютной погрешности измерений ослабления электромагнитных колебаний, дБ: - в диапазоне от +20 до -40 дБ включ., - в диапазоне св. -40 до -80 дБ | ±0,2 ±0,5 |
| Диапазон измерений угла фазового сдвига между двумя электрическими напряжениями, градус | от -180 до +180 |
| Пределы допускаемой основной абсолютной погрешности измерений угла фазового сдвига между двумя электрическими напряжениями, градус: - в диапазоне от +20 до -40 дБ, при частоте от 20 Гц до 200 кГц включ. - в диапазоне от +20 до -40 дБ, при частоте св. 200 кГц до 2 МГц | ±1 ±4 |
| Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающей среды на 1 °С в диапазоне температур от -20 °С до +15 °С и от +25 °С до +45 °С не более 0,05 пределов допускаемой основной погрешности | |
| Наименование характеристики | Значение |
| Выходное сопротивление генератора, Ом | 50±1 |
| Входное сопротивление измерительных каналов* | не менее 0,9 МОм, (50±1) Ом |
| Интервал времени установления рабочего режима, мин, не более | 30 |
| Максимальная амплитуда выходного напряжения генератора, включая постоянное смещение, В | 10±1 |
| Диапазон показаний ослабления электромагнитных колебаний в диапазоне частот от 20 Гц до 2 МГц при максимальной амплитуде выходного напряжения генератора и минимальном отношении сигнал/шум 6 дБ, дБ | от +100 до -100 |
| Частотный диапазон определения характеристик, Г ц | от 10-3 до 2-106 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность при +25 °C, % | от +15 до +25 от 30 до 80 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при +25 °C, % | от -20 до +45 от 30 до 80 |
| Параметры электрического питания ИВБ: - напряжение переменного тока, В - частота переменного тока, Гц | от 207 до 253 от 49 до 51 |
| Габаритные размеры ИВБ (длина х ширина х высота), мм, не более | 260x290x60 |
| Масса ИВБ без измерительных проводов и разъемов, кг, не более | 3 |
| * Примечание - В зависимости от положения переключателей входного сопротивления. | |
наносится на лицевую панель ИВБ, а также титульные листы руководства по эксплуатации, паспорта методом офсетной печати.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измерительно-вычислительный блок (ИВБ) | АЧХИ-102 | 1 шт. |
| Ноутбук | _ | 1 шт. |
| Сетевой шнур | _ | 1 шт. |
| Шнур USB для подключения ИВБ к ПК | _ | 1 шт. |
| Компакт-диск с программным обеспечением | _ | 1 шт. |
| Руководство по эксплуатации | ПТМР.411734.045 РЭ | 1 экз. |
| Паспорт | ПТМР.411734.045 ПС | 1 экз. |
приведены в разделе 3 «Методика проведения измерения» руководства по эксплуатации ПТМР.411734.045 РЭ.
Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;
Приказ Росстандарта от 30 декабря 2022 г. № 3345 «Об утверждении Государственной поверочной схемы для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот от 1-10’2 до 10-107 Гц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 26.51.43-020-71693739-2022 Анализатор частотных характеристик АЧХИ-102. Технические условия.
