Устройства электронные интеллектуальные малогабаритные cIED, 90499-23

90499-23
Устройства электронные интеллектуальные малогабаритные cIED (далее - устройства) предназначены для:
Карточка СИ

Назначение

Устройства электронные интеллектуальные малогабаритные cIED (далее - устройства) предназначены для:

- измерения и учета активной и реактивной электрической энергии в сетях переменного тока;

- измерения показателей качества электроэнергии (далее - ПКЭ) в соответствии с ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, ГОСТ 30804.4.7-2013, ГОСТ 51317.4.15-2012, ГОСТ Р 8.655-2009;

- измерения и регистрации электрических величин в электрических сетях и системах электроснабжения переменного тока с номинальной частотой 50 Гц.

Описание

Принцип действия устройств основан на приеме потоков цифровых данных о напряжении и силе переменного тока (в формате протокола электронных цифровых трансформаторов тока и напряжения по ГОСТ Р МЭК 60044-7 и ГОСТ Р МЭК 60044-8), и их последующей математической и алгоритмической обработке. Полученные результаты, включая результаты измерений электрических величин, количества и параметров качества электрической энергии сохраняются в устройстве и могут быть переданы через коммуникационные интерфейсы во внешние системы.

Устройства предназначены для использования в составе программно-аппаратного комплекса кластерной цифровой подстанции ПАК КЦПС DSC-01R (далее - ПАК КЦПС) или аналогичного. Устройства предназначены для работы в составе систем автоматизации технологических процессов и предусматривают, в дополнение к функциям, связанным с измерениями электрических величин, выполнение иных функций автоматизации, включая функции защиты, управления, регистрации аварийных событий, обработки и передачи данных и т.д.

В процессе работы производится непрерывное тестирование всех узлов устройств. При возникновении ошибки в журнал самотестирования заносится информация о сбое. Работоспособность устройств отображается при помощи светодиодных индикаторов, установленных на лицевой панели.

Устройства содержат встроенные календари и часы, работающие как от сети, так и от внутреннего источника питания, при этом обеспечивается ручная и автоматическая коррекция (синхронизация) времени, а так же обеспечивается возможность автоматического переключения на зимнее/летнее время.

В устройствах реализована защита энергонезависимой памяти от изменения с использованием алгоритма хеширования.

Установка (удаление) устройств в шасси может осуществляться без отключения питания («горячая замена»), при этом данная операция не влияет на функционирование других устройств, установленных в шасси.

Конструктивно устройства состоят из лицевой панели и системной печатной платы. На лицевой панели размещается линейка светодиодов, дополнительно могут размещаться до двух интерфейсов Ethernet. На системной печатной плате располагаются 2 слота для установки вычислительных модулей. Устройства могут выпускаться в модификациях, различающихся количеством интерфейсов Ethernet на лицевой панели (0, 1 или 2 интерфейса), количеством установленных вычислительных модулей (1 или 2 модуля), а также в специальном исполнении. Все модификации имеют одинаковые метрологические характеристики.

Внешний вид устройств с указанием места пломбировки и нанесения заводского номера представлен на рисунках 1, 2. Внешний вид ПАК КЦПС с установленными устройствами представлен на рисунке 3.

Знак поверки на устройства не наносится. Заводской (серийный) номер в формате цифрового обозначения указывается на поверхности печатной платы методом по ГОСТ 30668-2000.

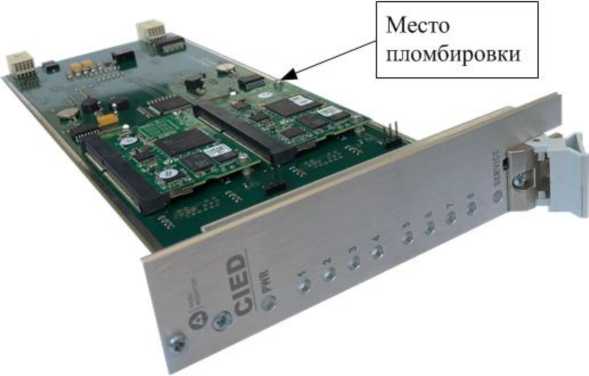

Рисунок 1 - Внешний вид устройств

Рисунок 2 - Внешний вид устройств с указанием места пломбировки и заводского номера

Место нанесения заводского номера

Место пломбировки

clED зав.№ 41149

Сделано в России 082021

Место пломбировки

Рисунок 3 - Внешний вид ПАК КЦПС с установленными устройствами с указанием места пломбировки

Программное обеспечение

Встроенное программное обеспечение устройства (далее - встроенное ПО) обеспечивает функционирование устройства, включая:

- вычисление электрических, электроэнергетических величин, ПКЭ;

- прием и передачу данных;

- фиксацию небаланса фазных токов и тока в нулевом проводе;

- контроль чередования фаз с указанием последовательности.

Для защиты от несанкционированного доступа встроенное ПО предусматривает наличие:

- идентификации и аутентификации, в том числе установки паролей различных уровней доступа, отличающихся набором разрешенных операций и объемом предоставляемых данных, включая разделение доступа к данным и операций по конфигурированию устройства, коррекции времени, настройки интерфейсов передачи данных, изменения параметров контролируемых сигналов, настройки параметров безопасности и регистрации событий информационной безопасности;

- контроля доступа,

- контроля целостности,

- регистрации событий безопасности с указанием даты и времени с сохранением в энергонезависимой памяти.

Встроенное ПО обеспечивает формирование сигналов отключения на основе настраиваемых режимов управления нагрузкой.

Встроенное ПО обеспечивает возможность:

- дистанционного считывания данных с метками времени;

- удаленного доступа и параметрирования, при этом устройство может выступать в качестве инициатора связи с уровнем ИВКЭ или ИВК.

Встроенное ПО обеспечивает передачу по защищенным протоколам показаний, информации о результатах измерений и учета, журналов событий, параметров настройки, результатов удаленного управления, не влияя при этом на результаты измерений и учета.

Встроенное ПО обеспечивает возможность программирования и изменения параметров фиксации индивидуальных показателей качества электроэнергии, состава и последовательности вывода информации и управляемых параметров, даты начала расчетного периода, параметров срабатывания по отключению, паролей доступа к параметрам, метрологически незначимой части встроенного ПО.

Встроенное ПО состоит из двух частей:

- метрологически значимая часть встроенного ПО;

- метрологически незначимая часть встроенного ПО.

Метрологически незначимая часть встроенного ПО допускает внесение изменений и дополнений, не влияющих на метрологически значимую часть встроенного ПО. Метрологически значимая часть встроенного ПО, калибровочные коэффициенты, а так же измеренные данные не доступны для изменения без вскрытия устройства (нарушения пломбировки).

Метрологически значимая часть встроенного ПО состоит из модулей двух типов. Это модуль функций учета электрической энергии и измерений показателей качества электрической энергии и модуль измерения электрических величин переменного тока. Характеристики типов модулей метрологически значимой части встроенного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Модуль функций учета электрической энергии и электрической эне

измерений показателей качества ргии

Идентификационное наименование ПО

pqi.tar

Номер версии (идентификационный номер) ПО

1.5 и выше

Цифровой идентификатор ПО (алгоритм md5)

97203f05d059dd3e1ced42224cbdb799

Модуль измерения электрических величин переменного тока

Идентификационное наименование ПО

tcc.tar

Номер версии (идентификационный номер) ПО

1.4 и выше

Цифровой идентификатор ПО (алгоритм md5)

5227a6036ff1438fee7420607cb4dd2e

Модули каждого типа метрологически значимой части встроенного ПО могут выполняться в нескольких экземплярах, в зависимости от пользовательской настройки устройства. При этом одновременно в работе могут участвовать не более четырех экземпляров модулей указанных типов.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Метрологические характеристики приведены в таблицах 2-5.

Таблица 2 - Метрологические характеристики (модуль встроенного ПО - tcc.tar)

Наименование характеристики

Диапазон измерений

Пределы допускаемой погрешности измерений: абсолютной (Л), приведенной1) ( у)

1

Частота переменного тока, Гц

от 42,5 до 57,5

±0,01 Гц (Л)

2

Среднеквадратическое (действующее) значение фазного напряжения переменного тока, В

(от 0,01 до 2) ином

±0,2 % (у)

3

Среднеквадратическое (действующее) значение межфазного напряжения переменного тока, В

(от 0,01 до 2) ином

±0,2 % (у)

4

Среднеквадратическое (действующее) значение силы переменного фазного тока, А

(от 0,01 до 2) Iном

±0,2 % (у)

5

Активная фазная и суммарная электрическая мощность, Вт

(от 0,2 до 2) ином (от 0,05 до 2) Iном

±0,5 % (у)

6

Реактивная фазная и суммарная электрическая мощность, вар

(от 0,2 до 2) ином (от 0,05 до 2) Iном

±0,5 % (у)

7

Полная фазная и суммарная электрическая мощность, В^А

(от 0,2 до 2) ином (от 0,05 до 2) Iном

±0,5 % (у)

8

Коэффициент мощности пофазно и суммарная величина

от -1 до +1

±0,5 % (у)2)

Примечания

1) указана погрешность, приведенная к верхнему пределу измерений;

2) указана погрешность, приведенная к модулю диапазона измерений.

Отклонение времени внутренних часов от всемирного координированного времени UTC при отсутствии внешней синхронизации не более ±1 с/сутки.

Отклонение времени внутренних часов от всемирного координированного времени UTC при наличии внешней синхронизации не более ±20 мс.

Пределы допускаемой основной погрешности измерений показателей качества электрической энергии (ПКЭ), электрических и электроэнергетических параметров (модуль встроенного ПО - pqi.tar) соответствуют значениям, приведенным в таблицах 3-5.

Измеряемые ПКЭ и характеристики напряжения относятся к фазным и межфазным напряжениям. Измеряемые характеристики мощности относятся к фазным и трехфазным мощностям.

Таблица 3 - Пределы допускаемой основной погрешности измерений показателей качества электрической энергии (ПКЭ), электрических и электроэнергетических параметров (модуль встроенного ПО - pqi.tar)_____________________________________________________________________

Наименование характеристики

Диапазон измерений

Пределы допускаемой погрешности измерений 1)

Дополнительные условия

Параметры частоты

1

Частота (f), Гц

от 42,5 до 57,5

А = ±0,01

2

Отклонение частоты (Дf), Г ц

от -7,5 до 7,5

А = ±0,01

Показатели качества электрической энергии

3

Установившееся отклонение напряжения, (6 Uy), % 2)

от -100 до +100

А = ±0,1

4

Коэффициент искажения синусоидальности кривой напряжения (Ки), %

от 0,1 до 30

А = ±0,05

Ки <1%

3 = ±5,0

Ки >1%

5

Коэффициент n-ой гармонической составляющей напряжения до 50 порядка (Ки(п)), %

от 0,05 до 30

А = ±0,05

Ки(п) < 1%

3 = ±5,0 %

Ки(п) >1%

6

Коэффициент несимметрии напряжений по обратной последовательности (К2и), %

от 0 до 20

А = ±0,15

Наименование характеристики

Диапазон измерений

Пределы допускаемой погрешности измерений 1)

Дополнительные условия

7

Коэффициент несимметрии напряжений по нулевой последовательности (Kо и), %

от 0 до 20

Л = ±0,15

8

Длительность провала напряжения (Д tп), с

от 0,02 до 60

Л = ±0,02

9

Длительность прерывания напряжения (Д tпрер), с

от 0,02 от 60

Л = ±0,02

10

Глубина провала напряжения (6 Uп), %

от 10 до 100

Л = ±0,2

11

Длительность временного перенапряжения (Д tпер и), с

от 0,02 до 60

Л = ±0,02

12

Коэффициент временного перенапряжения (Kпери), отн.ед.

от 1,01 до 2,0

Л = ±0,002

13

Кратковременная доза фликера (Pst), отн.ед.

от 0,2 до 10

3 = ±5 %

14

Длительная доза фликера (Pit), отн.ед.

от 0,2 до 10

3 = ±5 %

Параметры напряжения

15

Среднеквадратическое значение напряжения ( U), В

(от 0 до 2) ином

Y = ±0,1 %

16

Среднеквадратическое значение напряжения основной частоты (U(1)), В

(от 0 до 2) ином

Y = ±0,1 %

17

Среднеквадратическое значение n-ой гармонической составляющей подгруппы напряжения (для n от 2 до 50) ( Usg,(n)), В

(от 0 до 0,3)ином

Y = ±0,05 %

Usg,(n) <0,01 и1ном

3 = ±5 %

Usg,(n)>0,01 и1ном

18

Среднеквадратическое значение m-ой интергармонической центрированной подгруппы напряжения (до 50 порядка) (Uisg,(m)), В

(от 0 до 0,3)ином

Y = ±0,05 %

Uisg,(m)<0,01 ином

3 = ±5 %

Ui.sg,(m)>0,01 ином

19

Среднеквадратическое значение напряжения прямой последовательности (U1), В

(от 0 до 2) ином

Y = ±0,15 %

20

Среднеквадратическое значение напряжения нулевой последовательности ( U0), В

(от 0 до 2) ином

Y = ±0,15 %

21

Среднеквадратическое значение напряжения обратной последовательности ( U2), В

(от 0 до 2) ином

Y = ±0,15 %

Наименование характеристики

Диапазон измерений

Пределы допускаемой погрешности измерений 1)

Дополнительные условия

22

Отрицательное отклонение напряжения (6 U(_>), % 2)

от 0 до 100

Л = ±0,1

23

Положительное отклонение напряжения (6 U(+)), % 2)

от 0 до 100

Л = ±0,1

24

Напряжение, меньшее номинала, Um(-), В2)

(от 0 до 1,0)ином

Y = ±0,1 %

25

Напряжение, большее номинала, Uт(+),В2)

(от 1,0 до 2) ином

Y = ±0,1 %

Параметры тока

26

Среднеквадратическое значение фазного тока,

(I), А

(от 0 до 1,5)1ном

Y = ±0,1 %

27

Среднеквадратическое значение фазного тока основной частоты, (1(1)), А

(от 0 до 1,5)1ном

Y = ±0,1 %

28

Среднеквадратическое значение тока прямой последовательности (I1), А

(от 0 до 1,5)11ном

Y = ±0,15 %

29

Среднеквадратическое значение тока нулевой последовательности (10), А

(от 0 до 1,5)11ном

Y = ±0,15 %

30

Среднеквадратическое значение тока обратной последовательности (12), А

(от 0 до 1,5)11ном

Y = ±0,15 %

31

Среднеквадратическое значение n-ой гармонической подгруппы тока (до 50 порядка) (Isg(n)), А

(от 0 до 0,3)1ном

Y = ±0,15 %

Isg,(n) < 0,031ном

3 = ±5 %

Isg,(n) — 0, 031ном

32

Среднеквадратическое значение m -ой интергармонической подгруппы тока (до 50 порядка) (Iisg,(m)), А

(от 0 до 0,3)1ном

Y = ±0,15 %

I isg,(m) < 0,031ном

3 = ±5 %

I isg,(m)—0,031ном

33

Коэффициент искажения синусоидальности кривой фазного тока, Ki , %

0,1-3,0

Л = ±0,15

от 0,01 до 1,51ном

3,0-60

3 = ±5 %

34

Коэффициент n-ой гармонической составляющей тока до 50 порядка (Ki(n)), %

от 0,05 до 30

Л = ±0,15 %

KI(n) < 3,0 % 0,011ном < I < 1,51ном

3 = ±5,0 %

KI(n) > 3,0 % 0,011ном < I < 1,51ном

35

Коэффициент несимметрии тока по обратной последовательности, (K21), %

от 0 до 20

Л = ±0,15

36

Коэффициент несимметрии тока по нулевой последовательности, (Ko i), %

от 0 до 20

Л = ±0,15

Наименование характеристики

Диапазон измерений

Пределы допускаемой погрешности измерений 1)

Дополнительные условия

Параметры электрической мощности

37

Активная мощность (P), Вт

(от 0,01 до 1,5) !ном^^ном

3 = ±0,4 %

0,8ином < U< 1,2ином 0,011ном < I < 0,051ном Kр = 1

3 = ±0,2 %

0,8ином < U< 1,2ином 0,051ном < I < 1,51ном KР = 1

3 = ±0,5 %

0,8ином < U< 1,2ином 0,021ном < I < 0,11ном Кр = 0,5 (инд.) Кр = 0,8 (емк.)

3 = ±0,3 %

0,8ином < U< 1,2ином 0,11ном < I < 1,51ном Кр = 0,5 (инд.) Кр = 0,8 (емк.)

3 = ±0,5 %

0,8ином < U< 1,2ином 0,11ном < I < 1,51ном Кр = 0,25 (инд.) Кр = 0,5 (емк.)

38

Активная мощность основной частоты, (Pi), Вт

(от 0,05 до 1,5) Фомином

3 = ±0,4 %

0,8ином < U< 1,2ином 0,011ном < I < 0,051ном Kр = 1

3 = ±0,2 %

0,8ином < U< 1,2ином 0,051ном < I < 1,51ном KР = 1

3 = ±0,5 %

0,8ином < U< 1,2ином 0,021ном < I < 0,11ном Кр = 0,5 (инд.) Кр = 0,8 (емк.)

3 = ±0,3 %

0,8ином < U< 1,2ином 0,11ном < I < 1,51ном Кр = 0,5 (инд.) Кр = 0,8 (емк.)

3 = ±0,5 %

0,8ином < U< 1,2ином 0,11ном < I < 1,51ном

Кр = 0,25 (инд.) Кр = 0,5 (емк.)

39

Активная мощность прямой последовательности, (Р 1(1)), Вт

(от 0,05 до 1,5) Фомином

3 = ±0,5 %

40

Активная мощность обратной последовательности, (Р 2(1)), Вт

(от 0,05 до 1,5) Фомином

3 = ±0,5 %

41

Активная мощность нулевой последовательности, (Р 0(1)), Вт

(от 0,05 до 1,5) Фомином

3 = ±0,5 %

Наименование характеристики

Диапазон измерений

Пределы допускаемой погрешности измерений 1)

Дополнительные условия

42

Активная мощность n-й гармонической составляющей (до 50 порядка) (P(n)), Вт

(от 0,05 до 1,5) Тном^^ном

3 = ±5 %

Ki(n) > 5

Ku(n) > 5

43

Реактивная мощность (Q), вар

(от 0,05 до 1,5) Ци»

3 = ±1,0 %

44

Реактивная мощность основной частоты (Q (1)), вар

(от 0,05 до 1,5) Тномином

3 = ±1,0 %

45

Реактивная мощность прямой последовательности, (Q 1(1)), вар

(от 0,05 до 1,5) Тном^^ном

3 = ±0,5 %

46

Реактивная мощность обратной последовательности, (Q 2(1)), вар

(от 0,05 до 1,5) Тномином

3 = ±0,5 %

47

Реактивная мощность нулевой последовательности, (Q 0(1)), вар

(от 0,05 до 1,5) Тномином

3 = ±0,5 %

48

Реактивная мощность n-ой гармонической составляющей, (Q (n)), вар

(от 0,05 до 1,5) Тномином

3 = ±5 %

Ki(n) > 5

Ku(n) > 5

49

Полная мощность, S, В\Л

(от 0,05 до 1,5) Тномином

3 = ±1,5 %

0,01 Тном < Т<1,5 Тном

50

Полная мощность основной частоты, (S(1)), ВА

(от 0,05 до 1,5) Тномином

3 = ±1,5 %

0,01 Тном < Т<1,5 Тном

51

Полная мощность прямой последовательности, (S 1(1)), ВА

(от 0,05 до 1,5) Тномином

3 = ±1,5 %

0,01 Тном < Т<1,5 Тном

52

Полная мощность обратной последовательности, (S 2(1)), ВА

(от 0,05 до 1,5) Тномином

3 = ±1,5 %

0,01 Тном < Т<1,5 Тном

53

Полная мощность нулевой последовательности, (S 0(1)), В-А

(от 0,05 до 1,5) Тномином

3 = ±1,5 %

0,01 Тном < Т<1,5 Тном

54

Полная мощность n-й гармонической составляющей, (S(n)), В-А

(от 0,05 до 1,5) Тномином

3 = ±5 %

Ki(n) > 5

Ku(n) > 5

Параметры углов фазового сдвига

55

Угол фазового сдвига между фазным напряжением и одноименным током (фит), °

от -180° до 180°

А = ±0,5

0,8ином < U< 1,2ином 0,1Тном < I< 1,2Тном

А = ±5

0,8ином < U< 1,2ином 0,01Тном < I < 0,1Тном

56

Угол фазового сдвига между симметричными составляющими напряжения и одноименного тока прямой последовательности (фиш), °

от -180° до 180°

А = ±0,5

0,8ином < U< 1,2ином 0,1Тном < I< 1,2Тном

А = ±5

0,8ином < U< 1,2ином 0,01Тном < I < 0,1Тном

Наименование характеристики

Диапазон измерений

Пределы допускаемой погрешности измерений 1)

Дополнительные условия

57

Угол фазового сдвига между симметричными составляющими напряжения и одноименного тока нулевой последовательности (фи010), °

от -180° до 180°

Л = ±0,5

0,8Uhom < U< 1,2Uhom 0,1Ihom < I< 1,2Ihom

Л = ±5

0,8Uhom < U< 1,2Uhom 0,01Ihom < I < 0,1Ihom

58

Угол фазового сдвига между симметричными составляющими напряжения и одноименного тока обратной последовательности (фи212), °

от -180° до 180°

Л = ±0,5

0,8Uhom < U< 1,2Uhom 0,1Ihom < I< 1,2Ihom

Л = ±5

0,8Uhom < U< 1,2Uhom 0,01Ihom < I < 0,1Ihom

59

Угол фазового сдвига между n-ми гармоническими составляющими фазного напряжения и одноименного тока (до 50 порядка) (фит(п)), °

от -180° до 180°

Л = ±3

(0,5-1,2)Ihom

K(n) > 5, Ku(n) > 5

Л = ±5

(0,5-1,2)Ihom 1 < KI(n) < 5 1 < Ku(n) < 5

Л = ±5

(0,1-0,5)Ihom

KI(n) > 5

Ku(n) > 5

60

Угол фазового сдвига между 1-ой (составляющей основной частоты) и n-ой гармонической составляющей напряжения (до 50 порядка) fausg.(n)), °

от -180° до 180°

Л = ±1

Ku(n) > 5

Л = ±5

1 < Ku(n) < 5

Л = ±10

0,2 < Ku(n) < 1

61

Угол фазового сдвига между напряжениями (фи), °

от -180° до 180°

Л = ± 0,1

0,8Uhom < U < < 1,2Uhom

62

Угол фазового сдвига между фазными токами основной частоты (фх), °

от -180° до 180°

Л = ±0,5

0,01Ihom < I < 1,2Ihom

63

Коэффициент мощности, Кр (Кр =P/S), отн. ед.

от -1 до 1

Л = ±0,01

Примечания

1) Обозначение погрешностей: Л - абсолютная; 3, % - относительная; у, % — приведенная. В качестве нормирующего значения для приведенной погрешности используется номинальное значение измеряемой величины;

2) Относительно значения, равного номинальному Uhom или согласованному Ucoi-л значению напряжения по ГОСТ 32144-2013.

Пределы допускаемой основной относительной погрешности измерений активной электрической энергии прямого и обратного направления приведены в таблице 4.

Таблица 4 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии прямого и обратного направления_____________________

Значение силы тока

Коэффициент мощности (cos ф)

Пределы допускаемой относительной погрешности, %

0,01-!ном < I < 0,05-!ном

1,0

±0,2

0,05-]ном < I < 1макс

±0,1

0,02-!ном < I < 0,10-!ном

0,5 (инд)

0,8 (емк)

±0,25

±0,25

0,10’ 1ном < I < 1макс

0,5 (инд)

0,8 (емк)

±0,15

±0,15

0,10-]ном < I < Какс

0,25 (инд) 0,5 (емк) 0,25 (емк)

±0,25

Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии приведены в таблице 5.

Таблица 5 - Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии_________________________________________

Значение силы тока

Коэффициент sin ф (при индуктивной или емкостной нагрузке)

Пределы допускаемой относительной погрешности, %

0,02-Ьом < I < 0,05-им

1,0

±1,0

0,054ном < I < ^акс

±0,5

0,05<!ном < I < 0,10-!ном

0,5

±1,0

0,10^ Хном < I < ^акс

±0,5

0,10^ Хном < I < ^акс

0,25

±1,0

Дополнительная погрешность, вызываемая изменением влияющих величин по отношению к нормальным условиям, отсутствует.

Номинальные значения первичных фазных напряжений по ГОСТ 1983-2015 (от 230 до 750 00С)/\3 кВ).

Номинальные значения силы первичного тока по ГОСТ 7746-2015 (от 10 до 40 000 А).

Технические характеристики

Таблица 6 - Основные технические характеристики

Наименование характеристики

Значение

1

Поддерживаемые профили

Профиль 9-2 LE;

Корпоративный профиль ПАО «ФСК ЕЭС»

2

Количество тарифных зон

8

3

Количество одновременно принимаемых потоков цифровых данных (в формате протокола электронных цифровых трансформаторов тока и напряжения), не более

4

4

Время интегрирования при формировании профилей нагрузки (для активной и реактивной энергии прямого и обратного направления по ГОСТ Р МЭК 60044-7 и ГОСТ Р МЭК 60044-8), мин

1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60

Наименование характеристики

Значение

5

Глубина хранения профилей не менее, суток:

- для 30-минутных интервалов времени:

- для 60-минутных интервалов времени:

- значения потребленной активной и реактивной электрической энергии с нарастающим итогом суммарно и раздельно по тарифам, фиксированных на начало каждых суток с циклической перезаписью начиная с самого раннего значения:

90

180

123

6

Глубина хранения результатов измерений ПКЭ, суток, не менее

90

7

Количество программируемых расчетных периодов, со значениями активной (прием, отдача) и реактивной (положительная, отрицательная) электроэнергии с нарастающим итогом и запрограммированных параметров, не менее

36

8

Емкость журнала событий, суммарная, не менее,

1000

9

Дискретность записи событий, мс, не более

1

10

Хранение данных при отключении питания, лет, не менее

20

11

Срок службы встроенной батареи, лет, не менее

16

12

Класс характеристик измерений ПКЭ

А по ГОСТ30804.4.30

I по ГОСТ 30804.4.7

13

Стартовый ток (чувствительность) при учете активной энергии, А

0,001-Ьюм

14

Стартовый ток (чувствительность) при учете реактивной энергии, А

0,002-1ном

15

Шкала текущего времени

UTC SU

16

Условия эксплуатации (в составе ПАК КЦПС):

- нормальные условия (ГОСТ Р 8.655-2009):

- температура окружающей среды, °С

- относительная влажность воздуха, %

- атмосферное давление, кПа

- рабочие условия:

- диапазон рабочих температур, °С

- относительная влажность воздуха при 25 °С, %, не более

- атмосферное давление, кПа

20±5 от 30 до 80 от 70 до 106,7

от + 1 до + 45

80 от 70 до 106,7

17

Габаритные размеры (ШхВхГ), мм, не более:

30x130x315

18

Масса устройств, кг, не более

0,25

19

Срок службы, лет, не менее

25

20

Средняя наработка на отказ, ч, не менее

450 000

21

Электропитания cIED осуществляется от встроенного блока питания ПАК КЦПС стабилизированным напряжением постоянного тока, В

12±5 %

Знак утверждения типа

наносится вверху посередине титульного листа паспорта устройства типографским способом.

Комплектность

Таблица 7 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Устройство электронное интеллектуальное малогабаритное

cIED

1 шт.

Паспорт

ЕКМЯ.426469.008ПС

1 экз.

Руководство по эксплуатации

АБДМ.466539.001 РЭ

1 экз. на 1 шт. DSC-01R

Руководство по эксплуатации

46865053.00046-01 32 01

1 экз. на партию, но не менее 1 экз. на 12 устройств

Методика поверки

-

1 экз. на партию, но не менее 1 экз. на 12 устройств

Сведения о методах измерений

Методика (методы) измерений приведены в пункте 2.3 руководства по эксплуатации «Программно-аппаратный комплекс на базе кластерного принципа с функциональнодинамической архитектурой в соответствии с концепцией «Цифровая ПС» (ПАК ЦПС). Руководство по эксплуатации. 46865053.00046-01 32 01».

Нормативные документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;

ГОСТ IEC 61107-2011 «Обмен данными при считывании показаний счетчиков, тарификации и управлении нагрузкой. Прямой локальный обмен данными»;

ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»;

ГОСТ 30804.4.7-2013 «Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств»;

ГОСТ Р 51317.4.15-2012 «Совместимость технических средств электромагнитная. Фликерметр. Функциональные и конструктивные требования»;

ГОСТ Р 8.655-2009 «ГСИ. Средства измерений показателей качества электрической энергии. Общие технические требования»;

ГОСТ Р 8.689-2009 «ГСИ. Средства измерений показателей качества электрической энергии. Методы испытаний»;

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ 33073-2014 «Электрическая энергия. Совместимость технических средств электромагнитная. Контроль и мониторинг качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ Р МЭК 60044-7 «Трансформаторы измерительные. Часть 7. Электронные трансформаторы напряжения»;

ГОСТ Р МЭК 60044-8 «Трансформаторы измерительные. Часть 8. Электронные трансформаторы тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. №1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. №668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;

«Технические условия. Устройства электронные интеллектуальные малогабаритные cIED. АБДМ.426469.008 ТУ».

90499-23
Номер в ГРСИ РФ:
90499-23
Производитель / заявитель:
Акционерное общество "РУСАТОМ АВТОМАТИЗИРОВАННЫЕ СИСТЕМЫ УПРАВЛЕНИЯ" (АО "РАСУ"), г. Москва; Производственная площадка: Федеральное государственное унитарное предприятие "Приборостроительный завод имени К.А. Володина" (ФГУП &
Год регистрации:
2023
Cрок действия реестра:
16.11.2028
Похожие СИ
93725-24
93725-24
2024
Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп"), г. Челябинск
Срок действия реестра: 15.11.2029
93726-24
93726-24
2024
Общество с ограниченной ответственностью "Форт-Телеком" (ООО "Форт-Телеком"), г. Пермь
Срок действия реестра: 15.11.2029
93727-24
93727-24
2024
Общество с ограниченной ответственностью "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПСКОВ ЭКОЛОГИЯ" (ООО "ПО Псков Экология"), г. Псков
Срок действия реестра: 15.11.2029
93728-24
93728-24
2024
Shaanxi Far-Citech Instrument & Equipment Co., Ltd., Китай; производственная площадка Beijing NordTech Instrument & Meter Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93729-24
93729-24
2024
Акционерное общество "СИНТЭП" (АО "СИНТЭП"), г. Новосибирск
Срок действия реестра: 15.11.2029
93730-24
93730-24
2024
SHANGHAI UNI-STAR TOOLS COMPANY, КНР
Срок действия реестра: 15.11.2029
93733-24
93733-24
2024
Hitachi High-Tech Science Corporation, Япония
Срок действия реестра: 15.11.2029
93734-24
93734-24
2024
Chongqing Silian Measurement and Control Technology Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93753-24
93753-24
2024
Thermal Instrument India Pvt. Ltd., Индия
Срок действия реестра: 15.11.2029
93755-24
93755-24
2024
SHIJIAZHUANG HANDI TECHNOLOGY CO., LTD, Китай
Срок действия реестра: 15.11.2029
